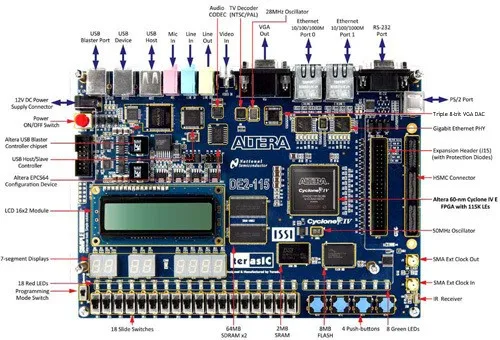

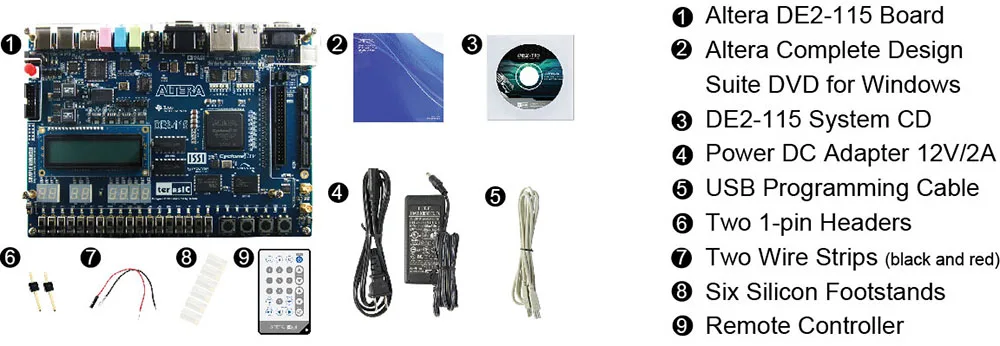

DE2-115 доска


Циклон IV EP4CE115


Логика 114480 элементов (LEs)


Встроенная память 3888 (Kbits)


18 встроенных 266x18 мультипликаторов


4 PLLs общего назначения


528 пользователей I/Os


Чип конфигурации и блок питания USB


Чип конфигурации EPCS64


Встроенный блок питания USB


Поддержка JTAG и AS mode


Память


128 Мб (32mx32 бит) SDRAM


2 МБ (1Mx16) SRAM


Вспышка (4Mx16) с 8-битным режимом 8 Мб


EEPROM 32 кбит


Скользящий переключатель и светодиодный индикатор


18 скользящих выключателей и 4 кнопки


9 зеленых светодиодов, 18 красных светодиодов


Семь 8 в корпусе с двурядным расположением выходов


Аудио


CD/24 бит кодер и декодер


Входной, выходной и входной разъем микрофона


Дисплей


ЖК-модуль 16x2


Монтажная схема на плате


3 50 МГц осциллятор часы вход


Разъем SMA (вход часов/внешний выход)


Гнездо для карты SD


Поддержка SD и 1-bit SD двух карт SPI режим чтения


2 гигабитных Интерфейса Ethernet


Высокоинтегрированный 10/100/1000 м микросхема сети


Поддерживает Промышленный Ethernet IP core


Высокоскоростная мезонинная карта 172-pin (HSMC)


Пользовательский настраиваемый стандарт ввода/вывода (стандарт напряжения: 3,3/2,5/1,8/1,5 V)


USB Type A и B


Поддержка USB 2 стандартного USB master / slave контроллера


Поддержка полной скорости и низкой скорости передачи данных


Сразу же доступен драйвер ПК


40 pin GPIO слот расширения


Пользовательский настраиваемый стандарт ввода/вывода (стандарт напряжения: 3,3/2,5/1,8/1,5 V)


Выход VGA


ЦАП VGA (скоростной тройной ЦАП высокий)


Серийный соединитель DB-9


Полнофункциональный RS-232 порт с передачей сигнала управления


Разъем PS/2


Обеспечивает PS/2 мышь и клавиатуру для подключения DE-115


Пульт дистанционного управления


Инфракрасный приемный модуль


Разъем TV-in


ТВ полноформатный декодер чип (NTSC/PAL/SECAM)


Мощность


Настольный адаптер постоянного тока


Импульсный режим регулятор напряжения чип LM3150MH

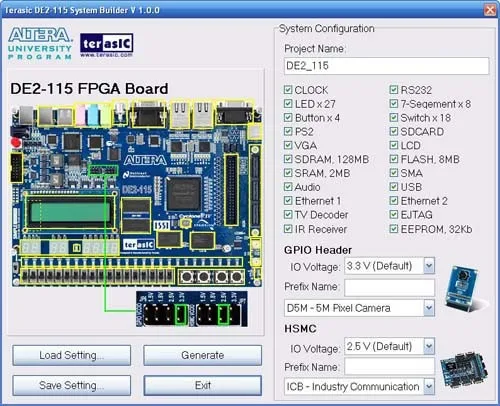

Строитель системы DE2-115


System Builder DE2-115-мощный программный инструмент, разработанный для DE2-115 development board. Этот инструмент поможет пользователям легко создать проект II Quartus, который соответствует DE2-115 development board. Пользователям нужно только сфокусироваться на собственном логическом дизайне, системном строителе DE2-115, который будет непосредственно на DE2-115 development board, чтобы создать соответствующий пин-код файла дизайна, настройка верхнего уровня и I/Ostandard. Кроме того, через de2-115 строитель системы разъемов GPIO и HSMC. Вы также можете выбрать варианты и de2-115 сочетание с дочкой.
