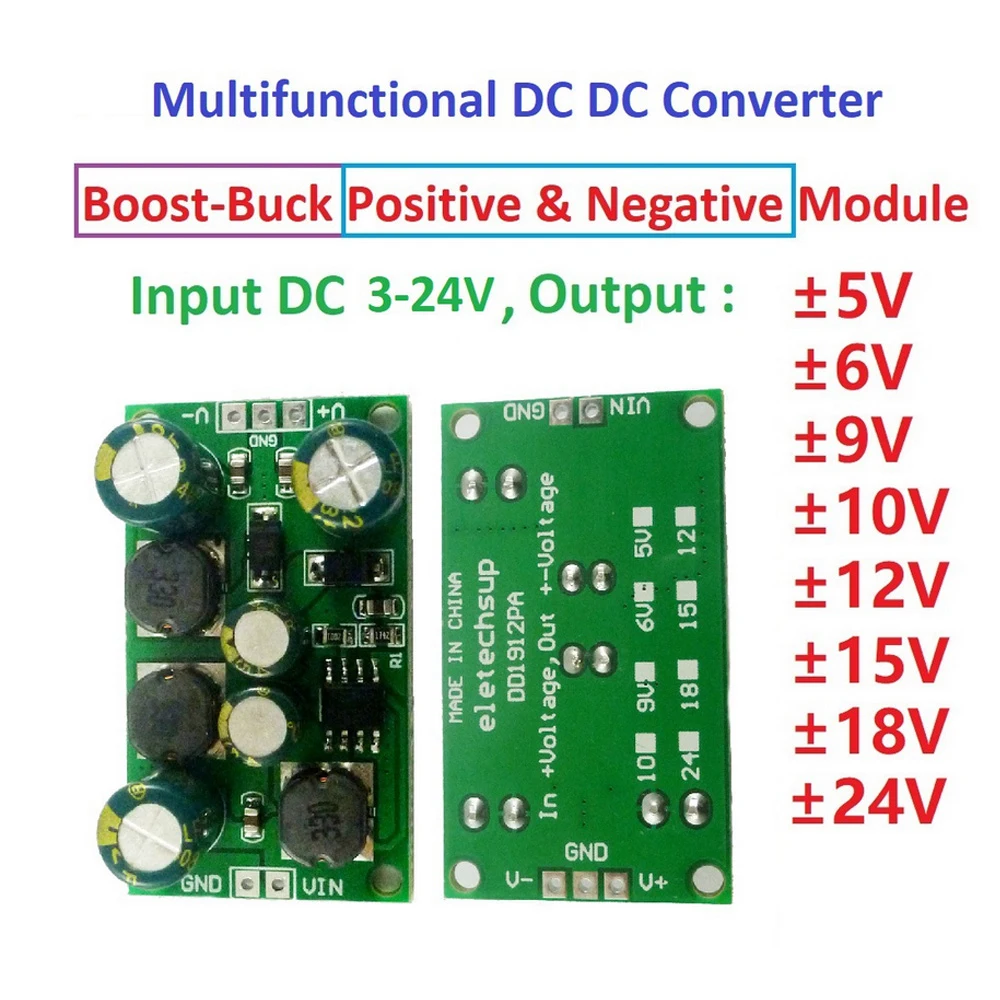

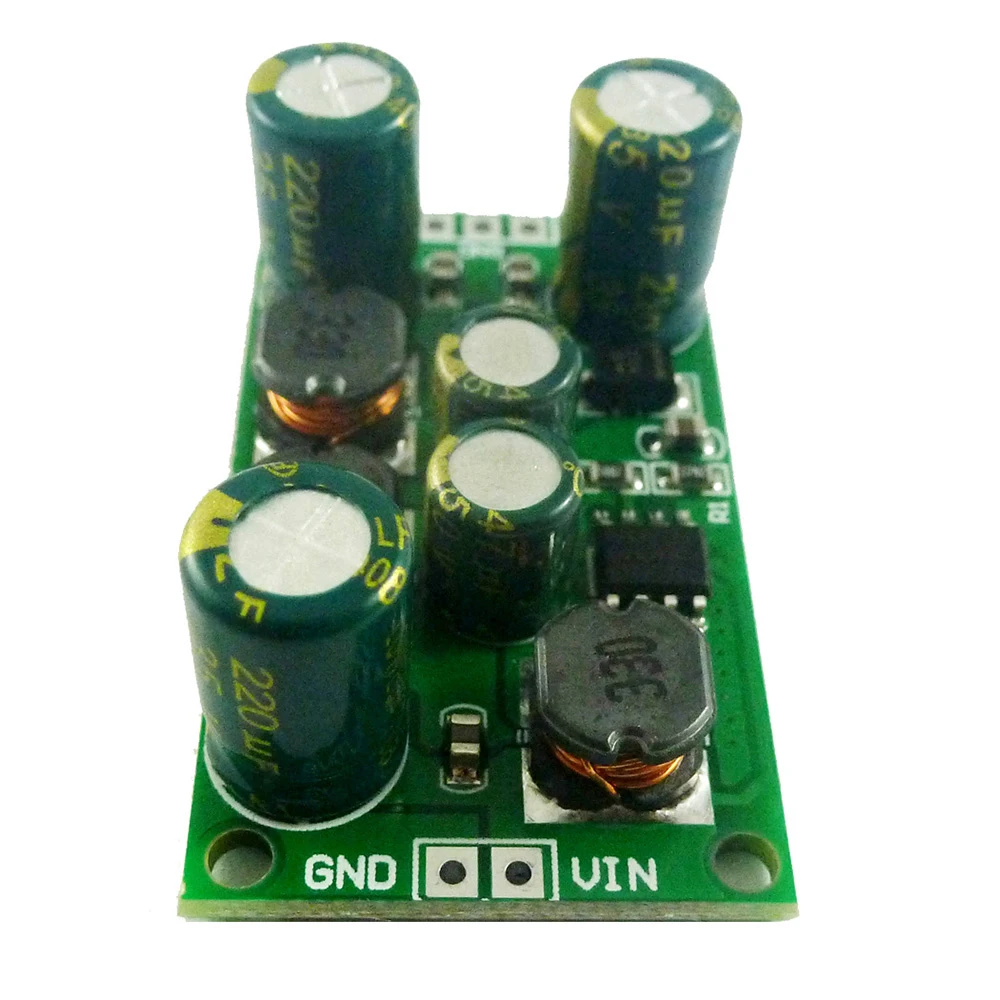

Повышающий/понижающий преобразователь 2 в 1 8 Вт, плата напряжения 400 кГц от 3-24 В до 5 В 6 в 9 в 10 в 12 В 15 в 18 в 24 В для ADC DAC LCD op-amp динамик

Описание товара:

1: несколько вариантов, дополнительный выход

2: широко используется

3: КПД преобразования: 70-90%

4: высокая эффективность

5: легко использовать

Иллюстрация:

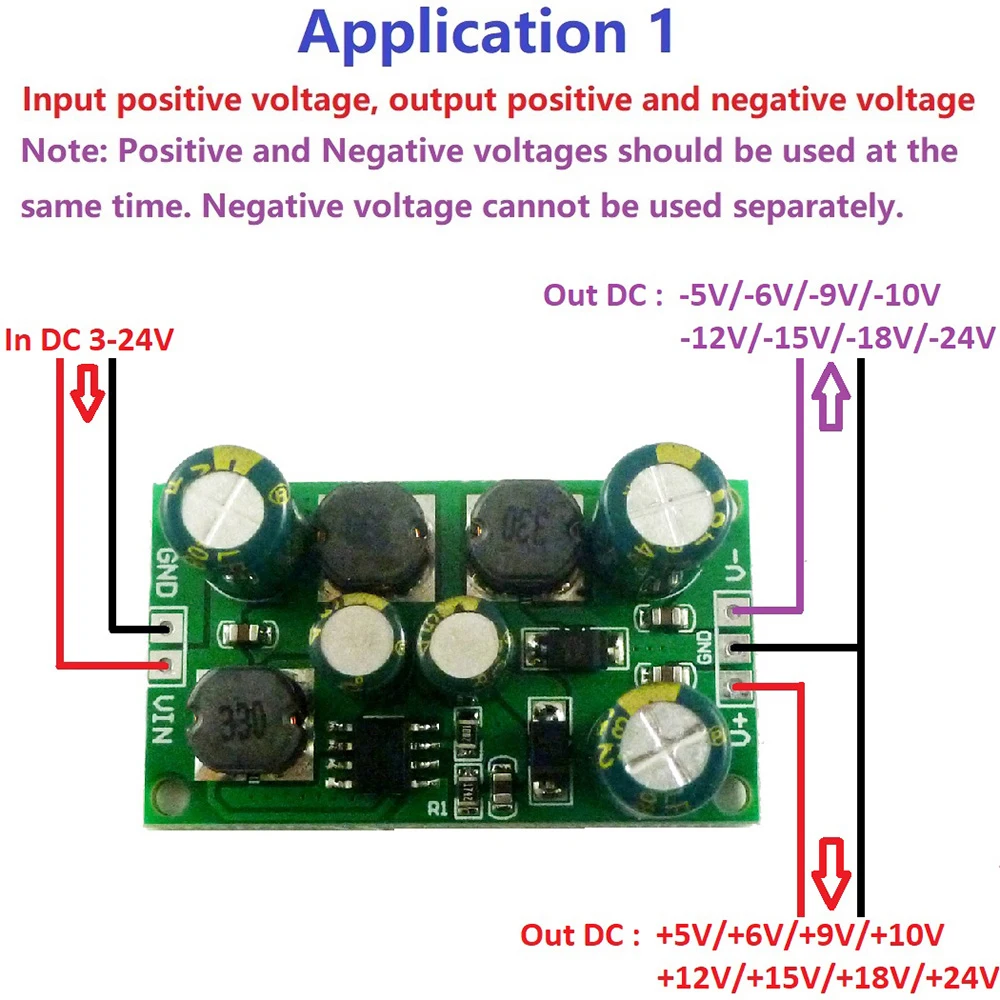

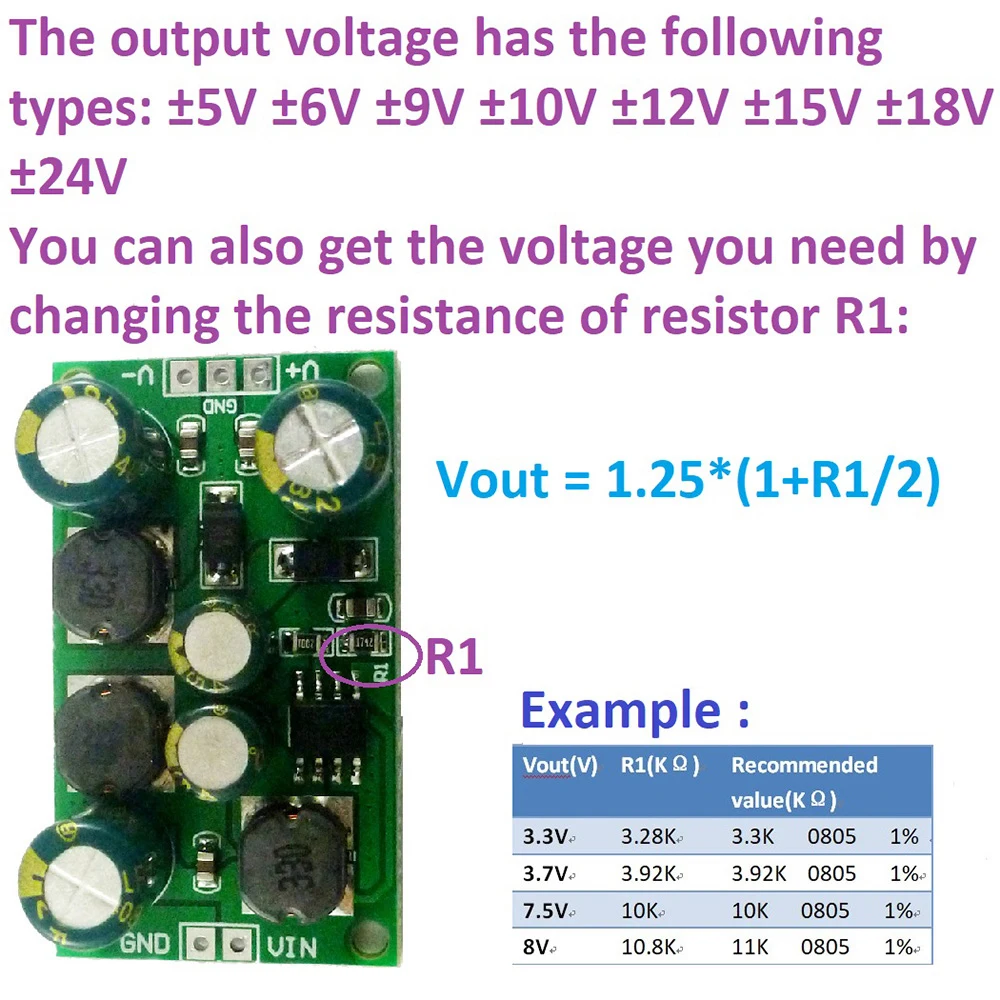

Входное напряжение 3 ~ 24 В, выход дополнительно ± 5 В/± 6 В/± 9 В/± 10 В/± 12 В/± 15 В/± 18 В ± 24 В

Максимальная выходная мощность: 1-8 Вт (подробности см. В описании внизу или обратитесь к нам).

КПД преобразования: 70-90%

Ток покоя: 3-4 мА

Точность: положительное напряжение ± 3%, отрицательное напряжение ± 5%

Рабочая частота повышающего понижающего преобразователя 8 Вт DC-DC составляет 400 кгц.

Температура рабочей среды: -40 ~ + 85 градусов по Цельсию

Размер: 42x24x15 мм

Вес: 10 г

Высокая Эффективность до 90%

Встроенная компенсация частоты

Встроенная функция плавного запуска

Встроенная функция теплового отключения

Встроенная функция ограничения тока

Примечание:

1. Чтобы получить более стабильное напряжение, рекомендуется выходная мощность более 10 мА.

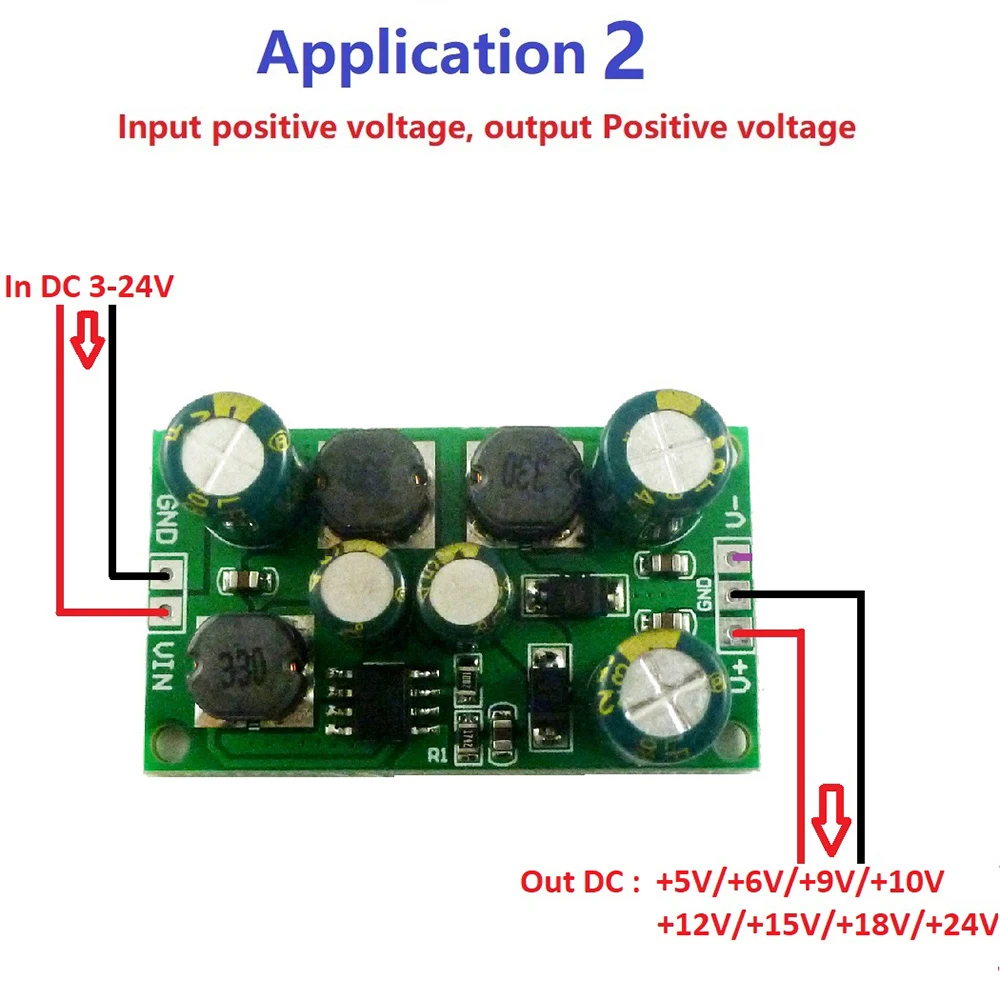

2 в-нельзя использовать отдельно, иначе нет выхода напряжения. Но вы можете использовать V +

Применение:

АЦП/ЦАП/рабочее напряжение усилителя

RS232 RS485 RS422 автобус

Аудиооборудование

Маломощный аудио источник питания

Автомобильный усилитель звука, двойной блок питания

ЖК-блок питания

Приборы

Внимание:

Это DC-DC модуль преобразователя Напряжения, вы должны обратить внимание на:

1. Входное напряжение не может быть больше максимального входного диапазона

2. Выходная мощность не может быть больше максимальной нагрузки в течение длительного времени

3. Входная мощность должна быть больше выходной, так как потребляемая мощность самого модуля

Вопрос и ответ:

В1: почему выходное напряжение ниже номинального

Максимальная выходная мощность может достигать 8 Вт, но максимальная мощность будет отличаться при различных условиях. Для получения подробной информации обратитесь к следующей таблице (наиболее надежная от 10 до 80% максимальной мощности):

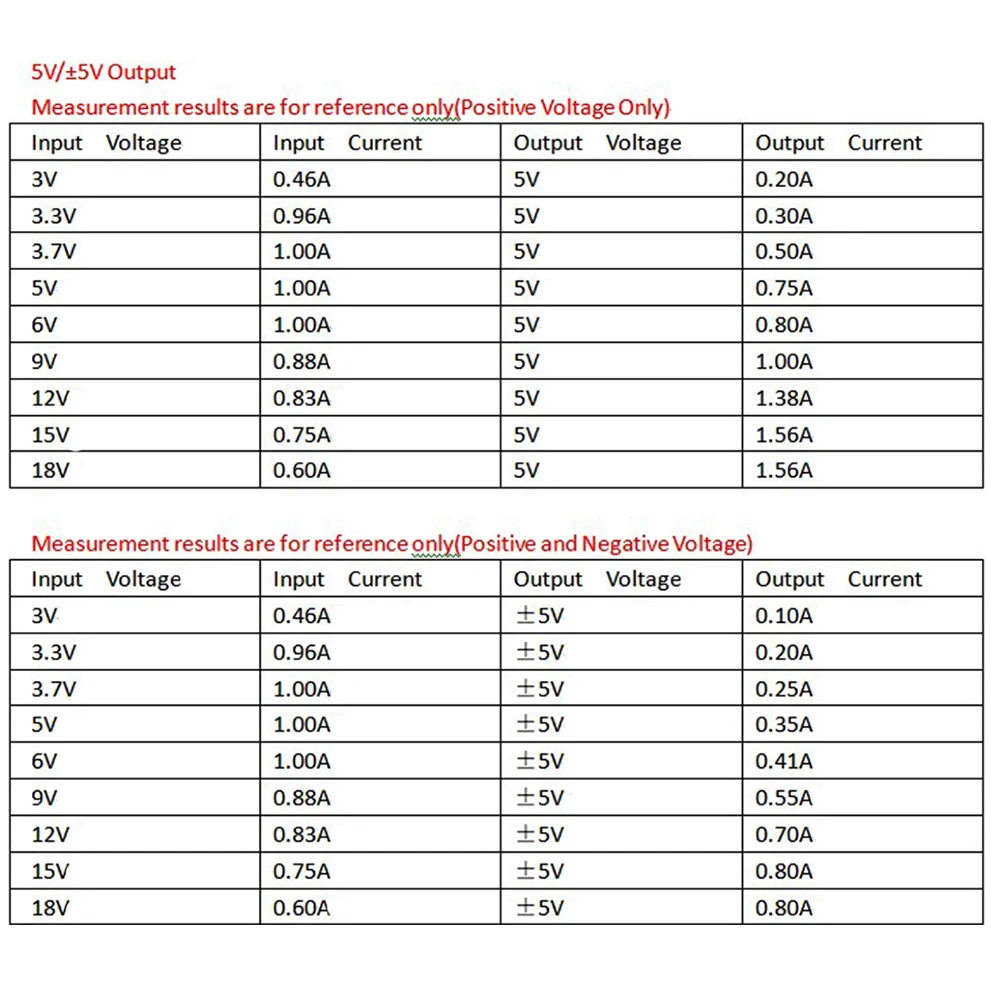

Вход постоянного тока 3-24 В, выход ± 5 В

Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в

Максимальный выходной ток: 0,1-0.8A

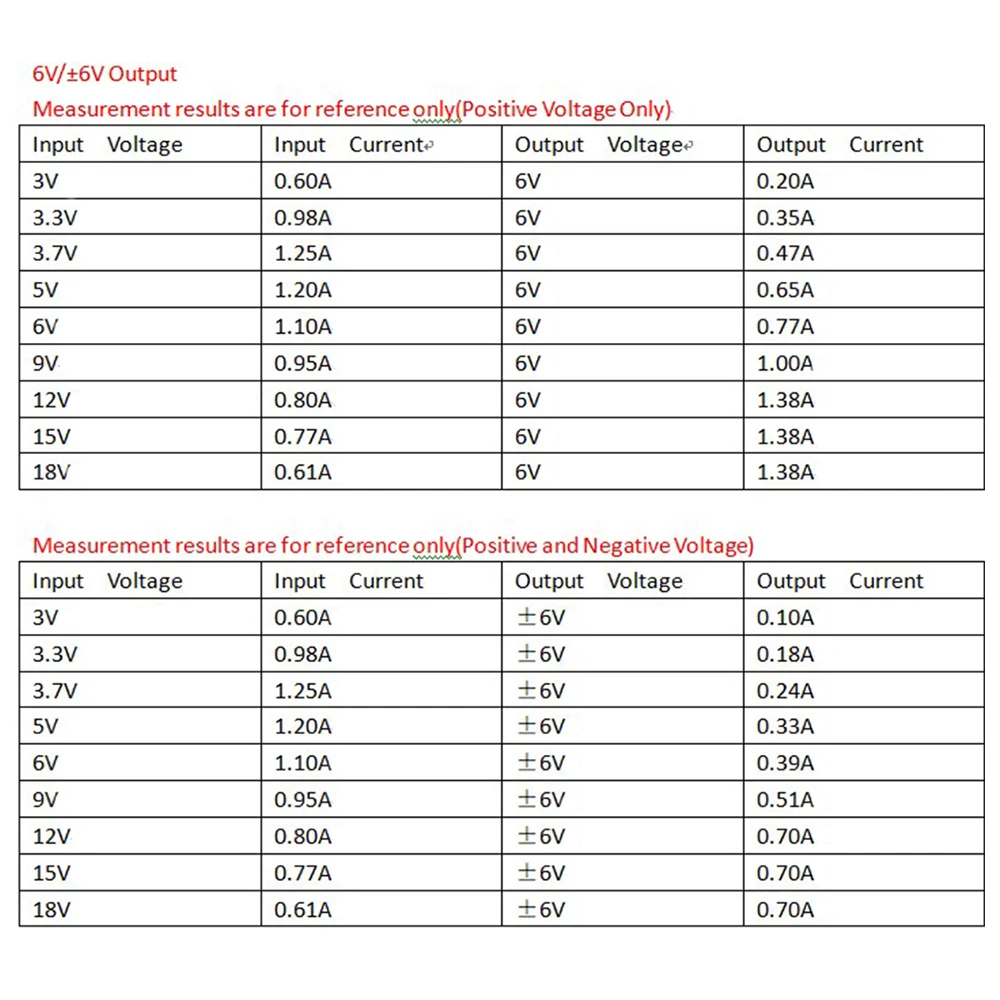

Вход постоянного тока 3-24 В, выход ± 6 в

Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в

Максимальный выходной ток: 0,1-0,7a

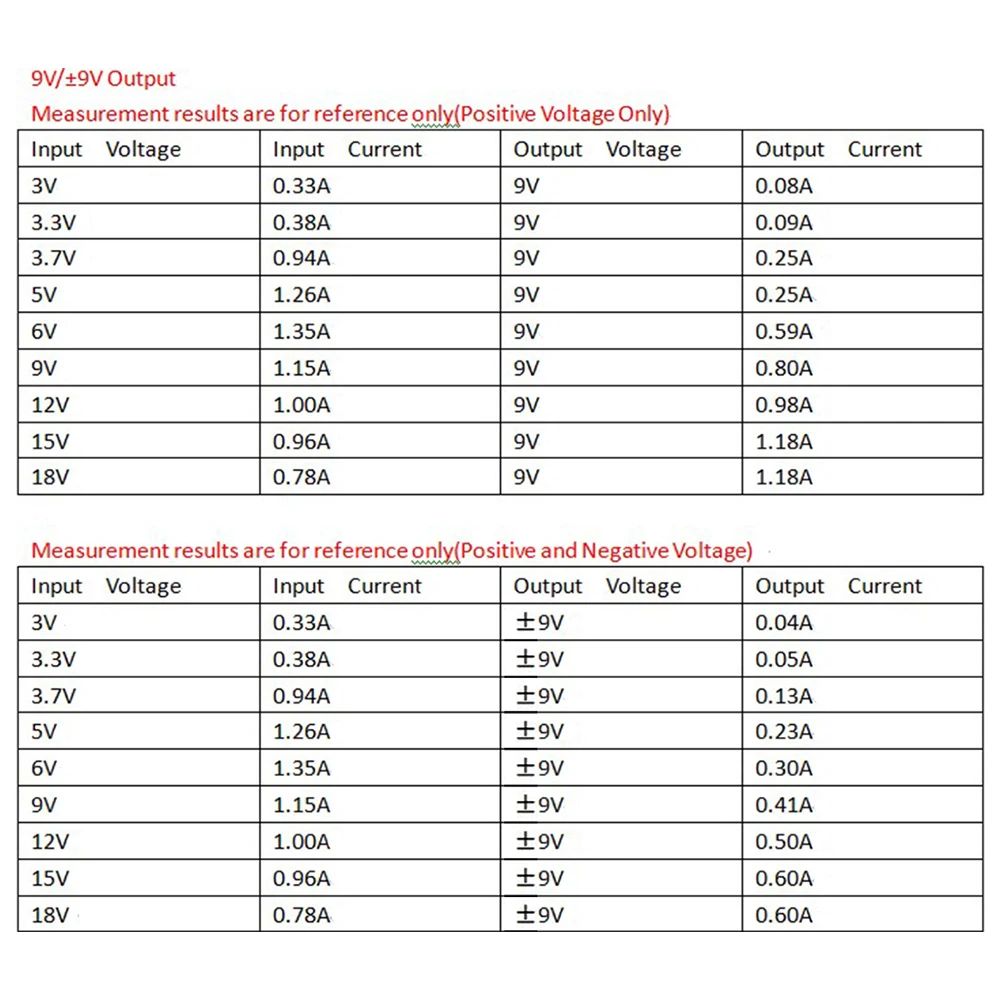

Вход постоянного тока 3-24 В, выход ± 9 в

Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в

Максимальный выходной ток: 0,04-0, 6 А

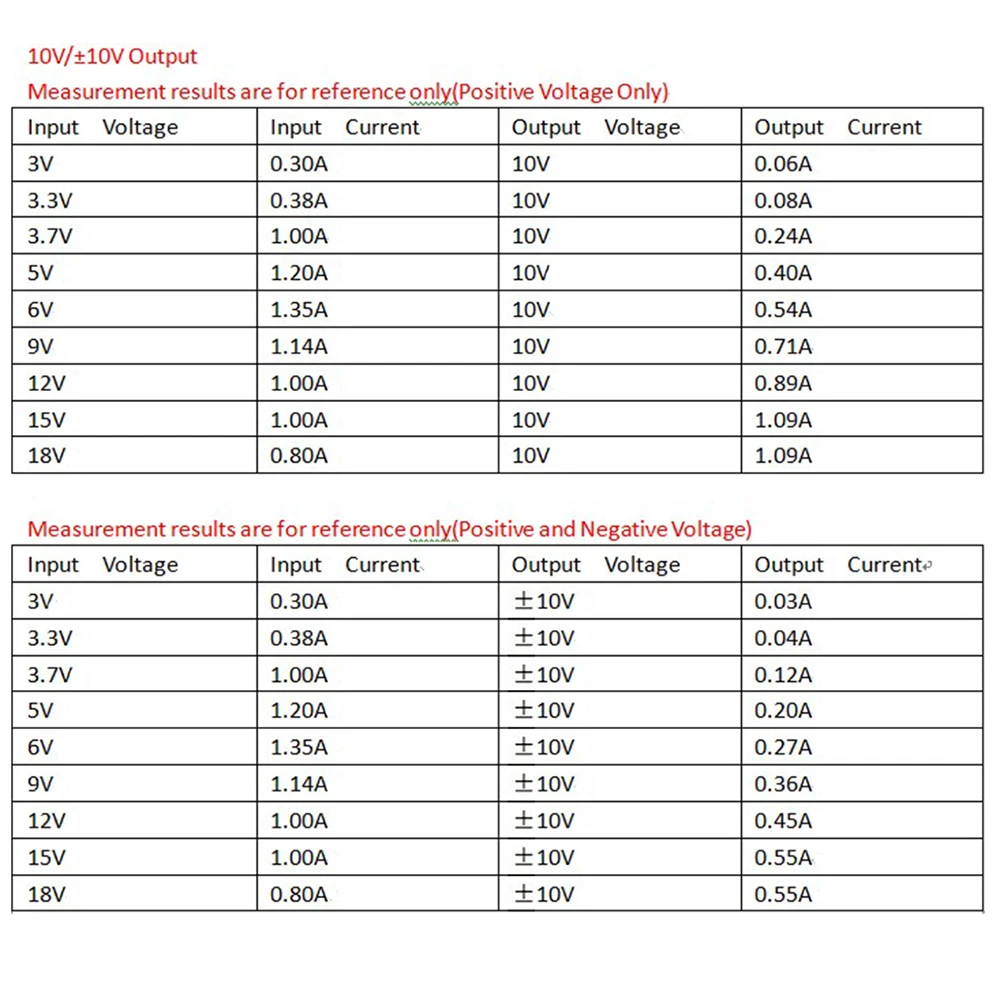

Вход постоянного тока 3-24 В, выход ± 10 В

Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в

Максимальный выходной ток: 0,03-0,55 А

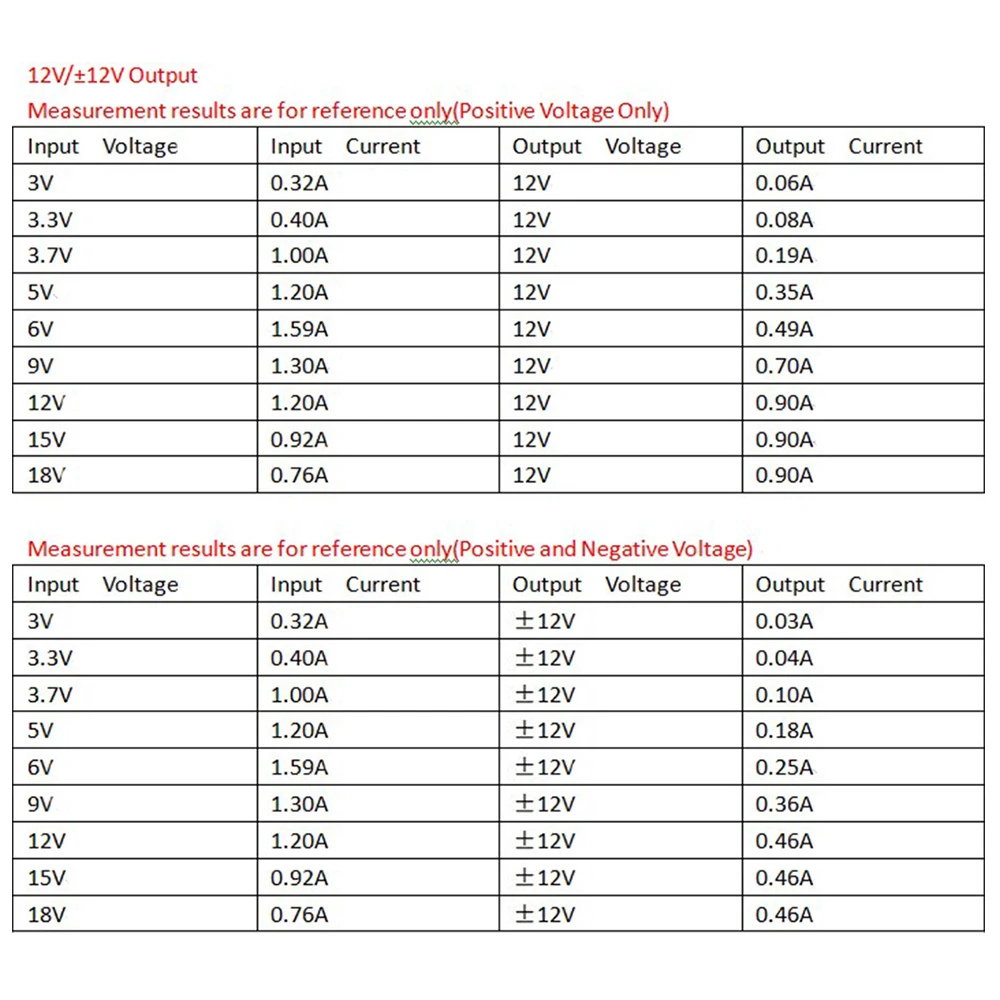

Вход постоянного тока 3-24 В, выход ± 12 В

Входное напряжение: 3 В/3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в

Максимальный выходной ток: 0,03-0,46 А

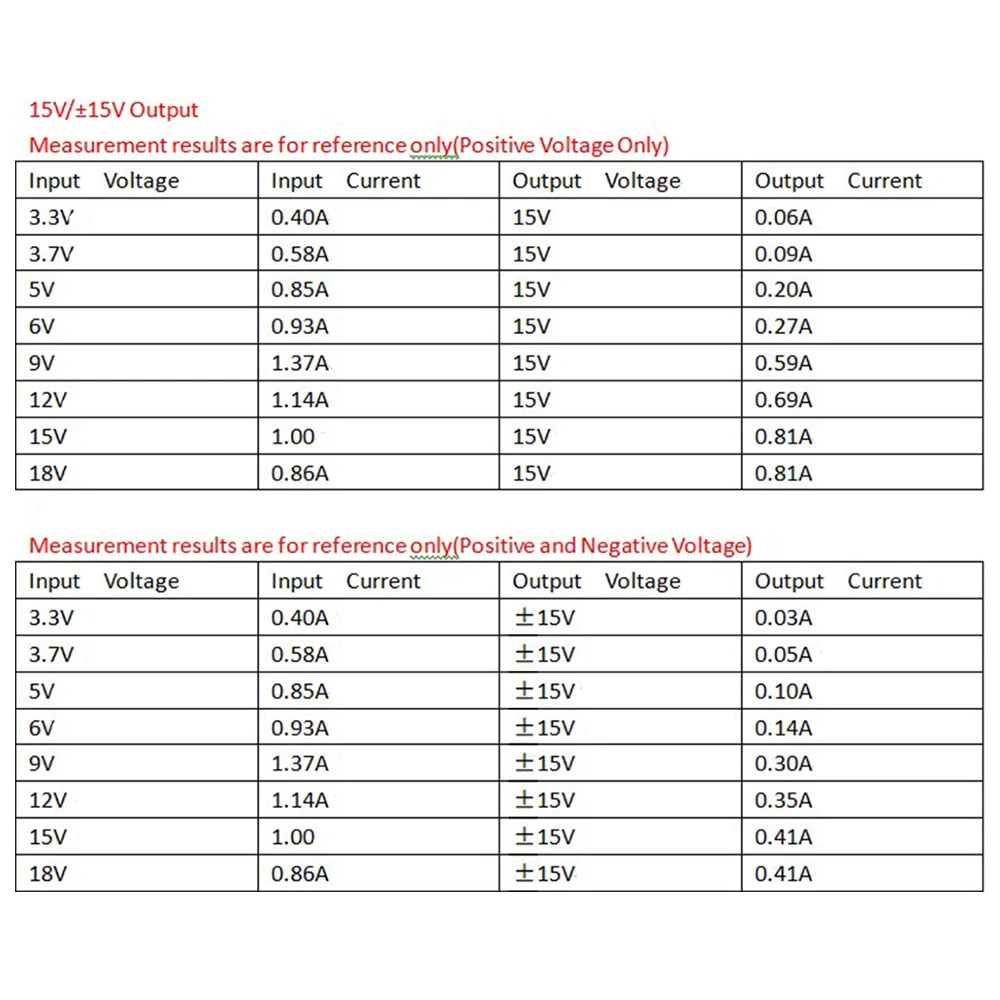

Вход постоянного тока 3,3-24 В, выход ± 15 в

Входное напряжение: 3,3 В/3,7 В/5 В/6 В/9 В/12 В/15 В/18 в

Максимальный выходной ток: 0,03-0,41 А

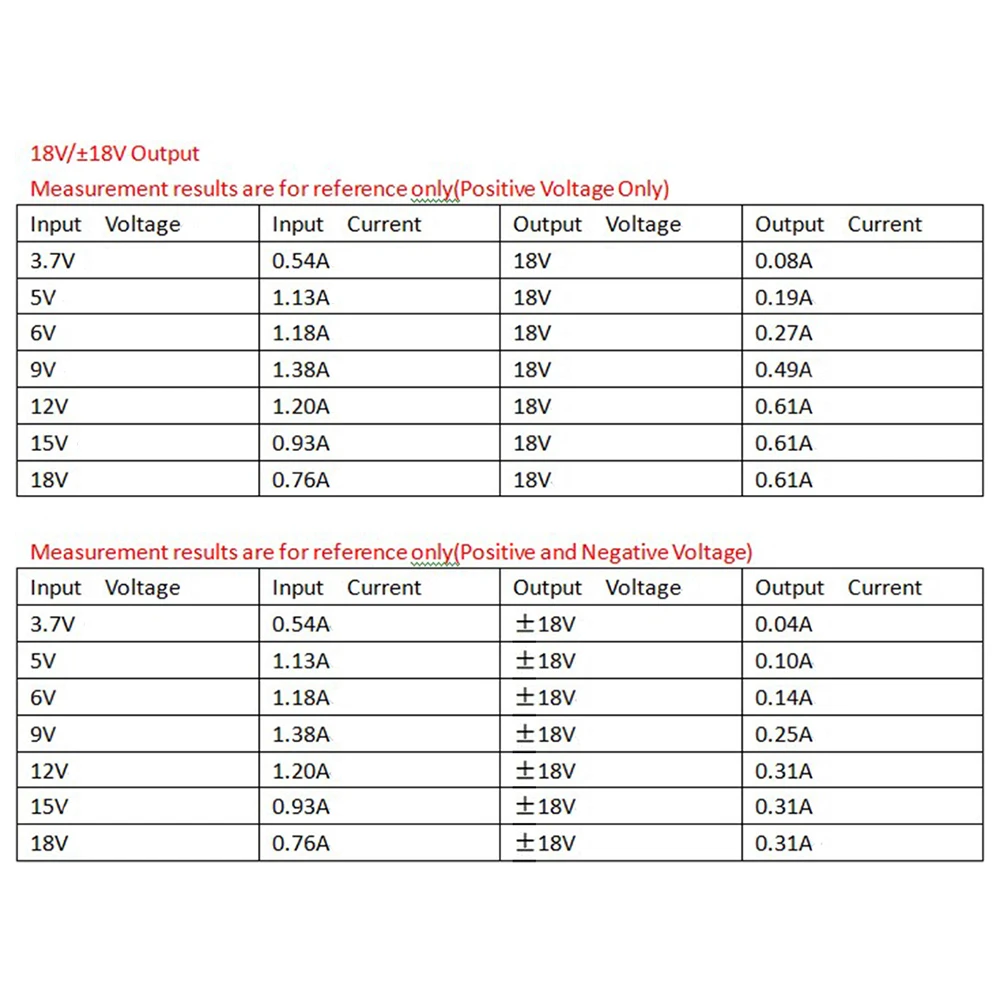

Вход постоянного тока 3,7-24 В, выход ± 18 в

Входное напряжение: 3,7 В/5 В/6 В/9 В/12 В/15 В/18 в

Максимальный выходной ток: 0,04-0,31 А

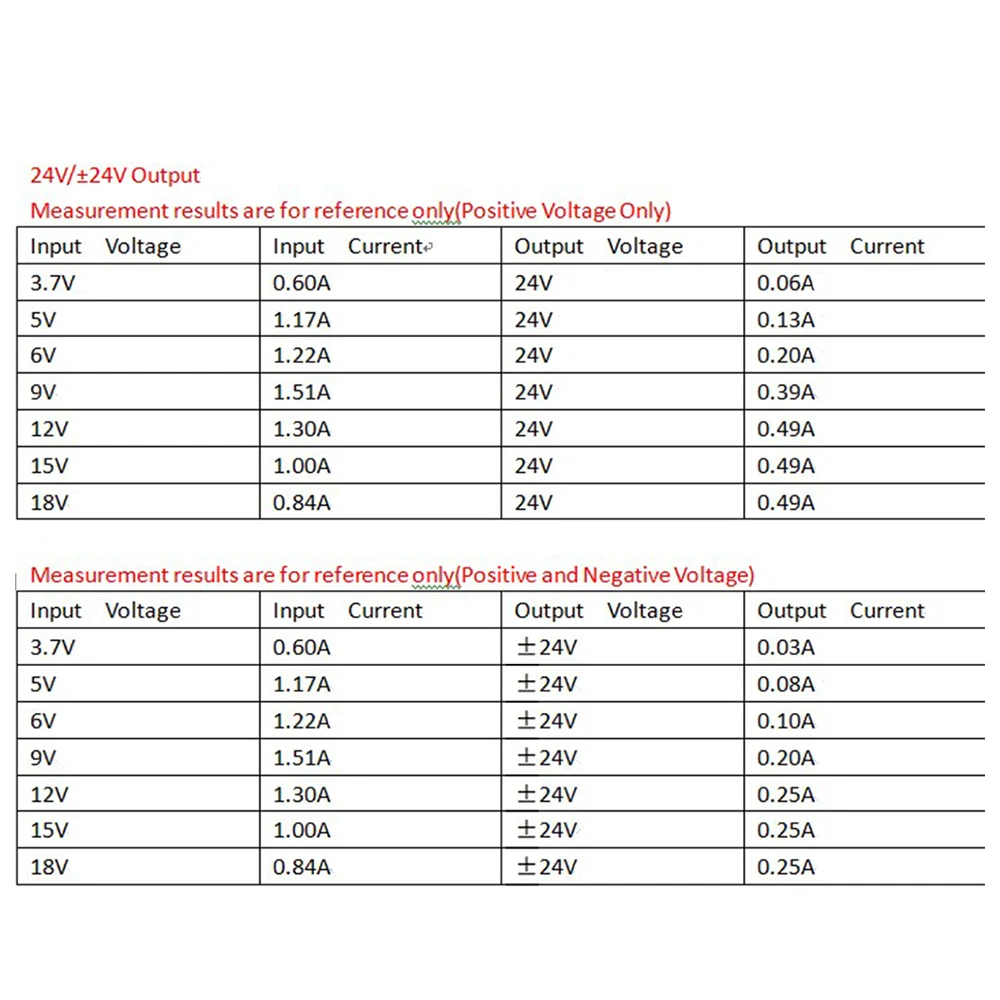

Вход постоянного тока 3,7-24 В, выход ± 24 В

Входное напряжение: 3,7 В/5 В/6 В/9 В/12 В/15 В/18 в

Максимальный выходной ток: 0,03-0,25 А

О1: входная мощность слишком низкая. Используйте мультиметр для проверки входного напряжения, в настоящее время входное напряжение очень низкое

В2: почему он не выдает отрицательное напряжение или выход слишком низкий?

О2: отрицательное напряжение нельзя использовать отдельно. При использовании отрицательного напряжения та же нагрузка должна быть подключена к клемме положительного напряжения.

Посылка:

1 * Модуль преобразователя
