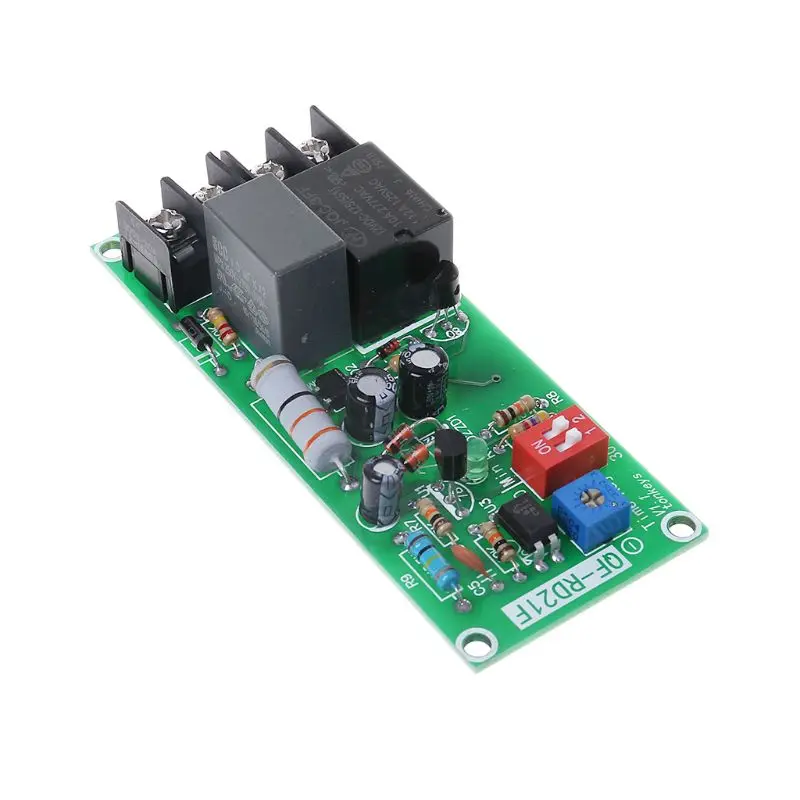

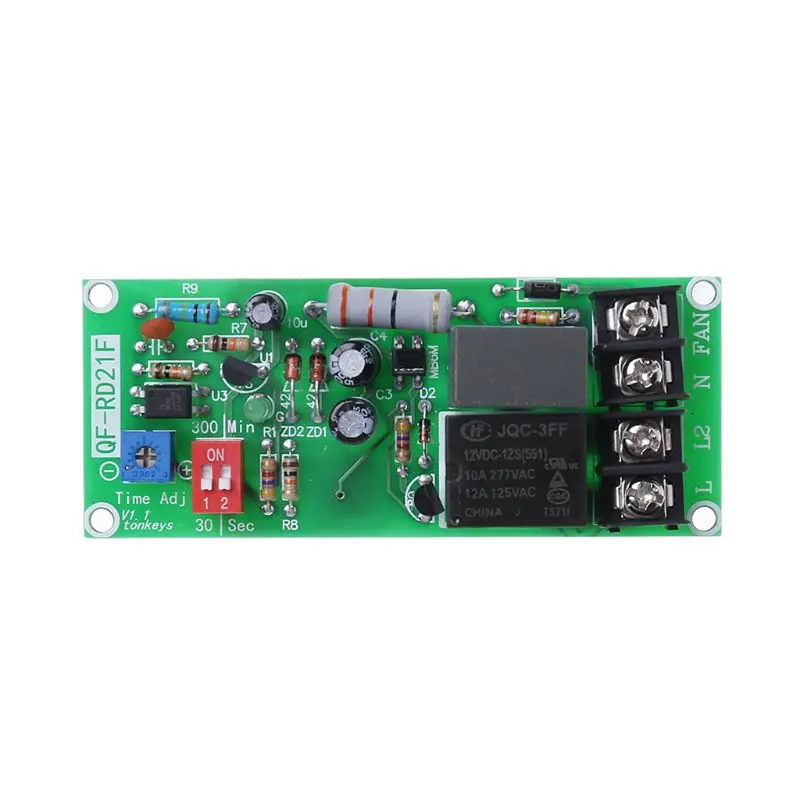

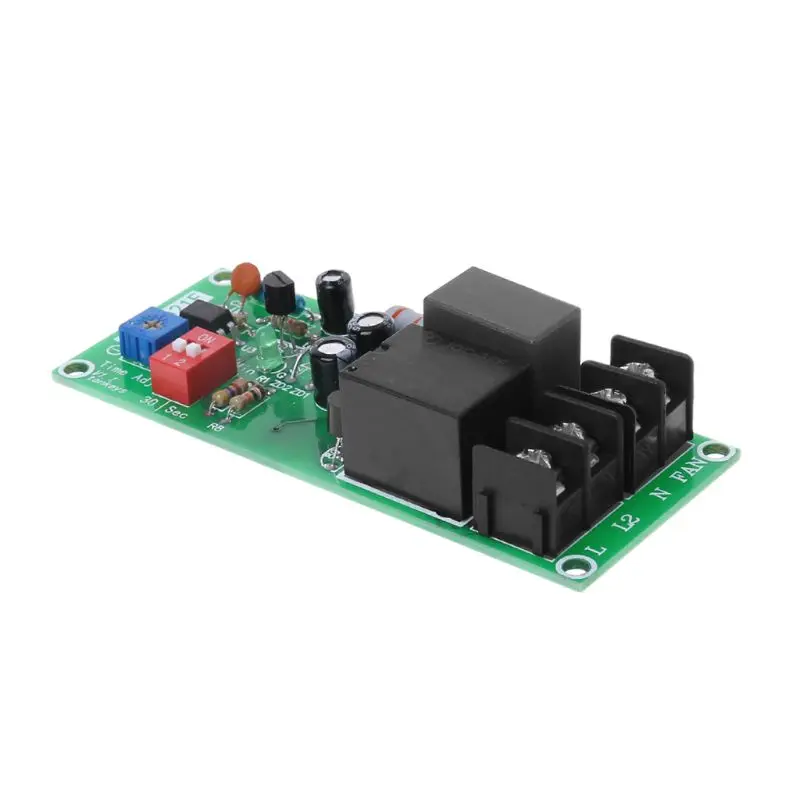

RD21F Φ Регулируемый релейный модуль управления таймером выключение

RD21F Φ Регулируемый релейный модуль управления таймером выключение

Особенности:

Это модуль реле таймера с высоким
Точность, Стабильная и надежная производительность.

Мощность Задержка включения/выключения отключения модуля,
Специально для задержки охлаждения вентилятора, вытяжного вентилятора и т. Д.

Функция: Включите выход, когда есть
Сигнал и выключить выход после того, как сигнал исчезнет.

Тонкая работа и хорошая производительность. Длинный
Срок службы.

Спецификация:

Напряжение: 100-220 В переменного тока

Мощность Потребляемая мощность: <1,0 Вт (в режиме ожидания zero
Потребляемая мощность)

Диапазон времени: (4 шестерни, выбранные переключателем)

Первая передача: диапазон 0,2-30 секунд, Точность:
0,1 секунд

Вторая передача: диапазон 0,2-300 секунд (5
Мин), высокая точность: 0,3 секунд

Третья передача: диапазон 0,2-30 минут, Точность:
1.8 секунд

Четвертой передачей: диапазон 0,2-300 минут (5
Часов), Точность: 18 секунд

Выход: выходное напряжение такое же, как
Входное напряжение и максимальная мощность источника питания 10 А.

Срок службы: 100000 движений

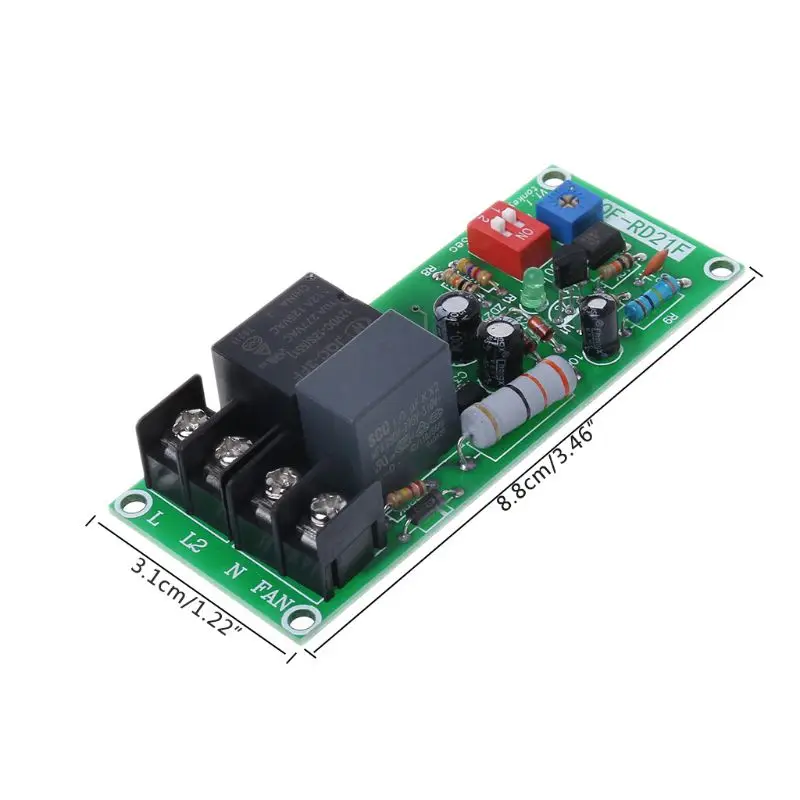

Размеры: 8.2x3.1 см/3.23x1.22 дюйма

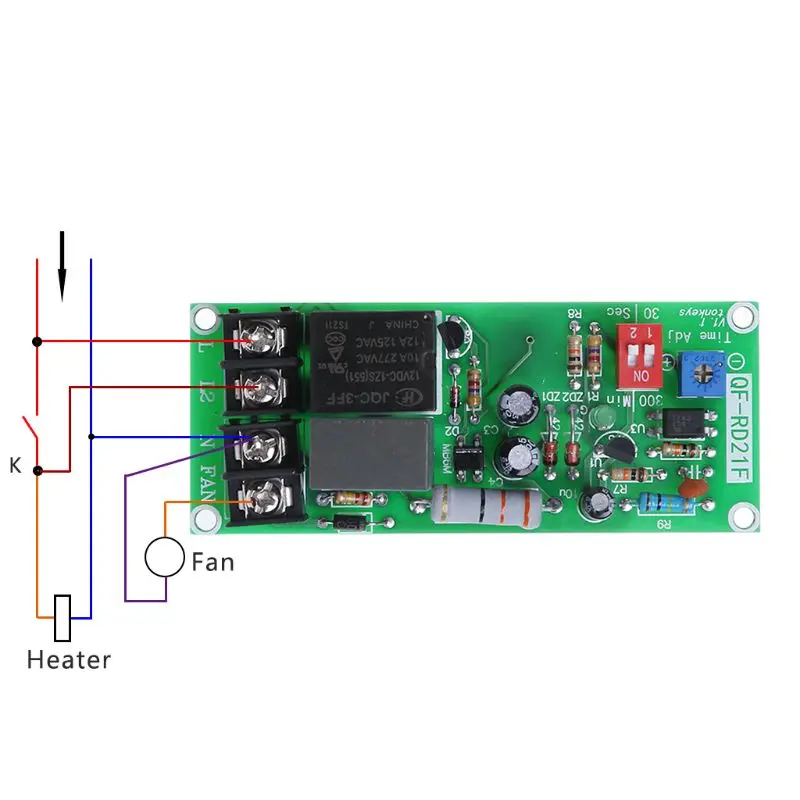

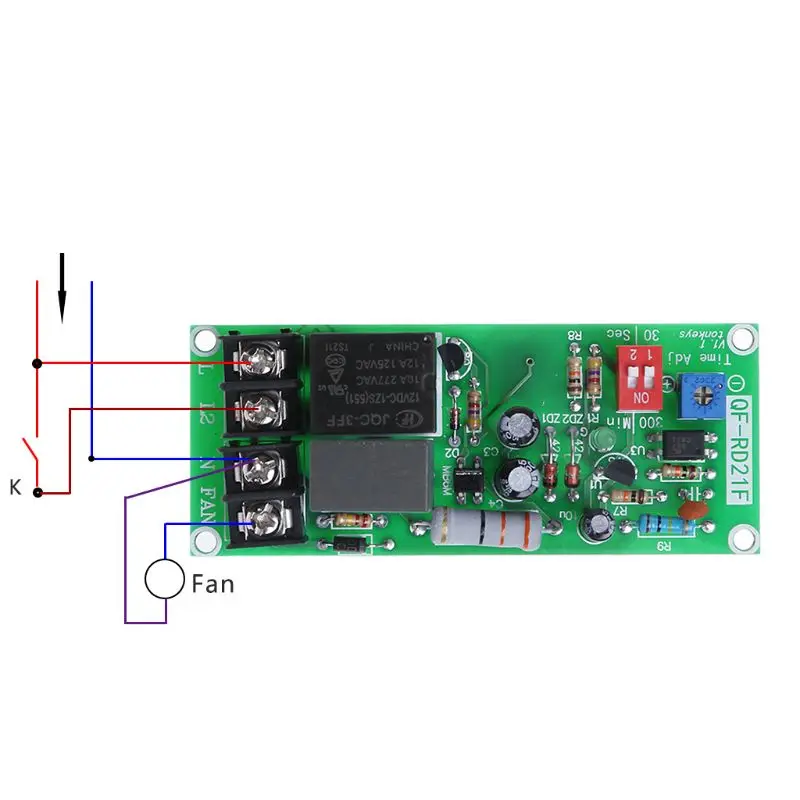

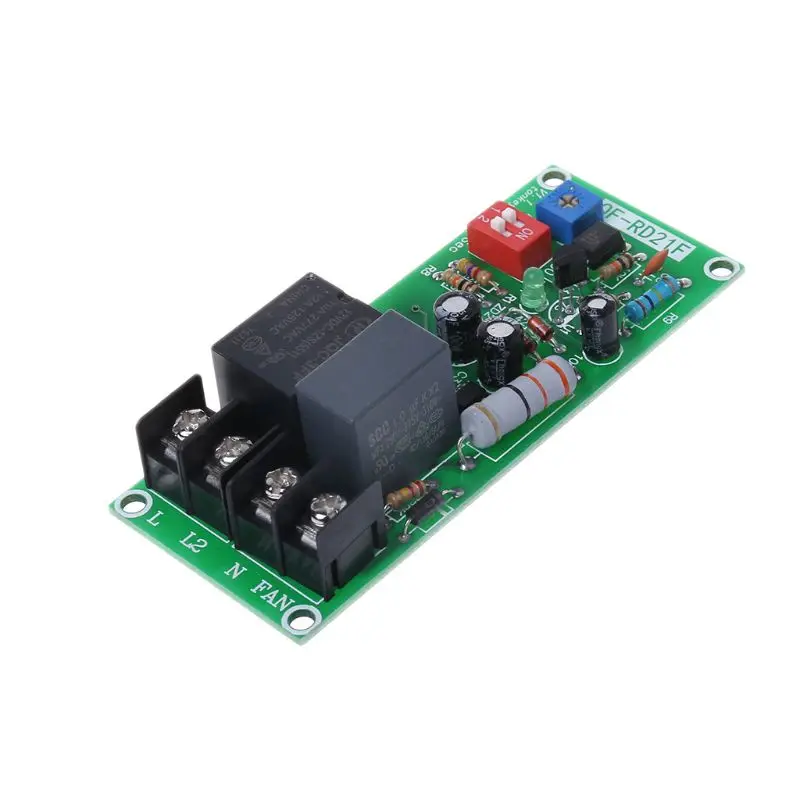

【Terminal】

L доступ к Firewire

L2 переключатель выходной боковой живой провод, взятый из живого провода нагревательного элемента

N нулевая линия (обычная)

Выход вентилятора, живой провод

【Инструкции 】

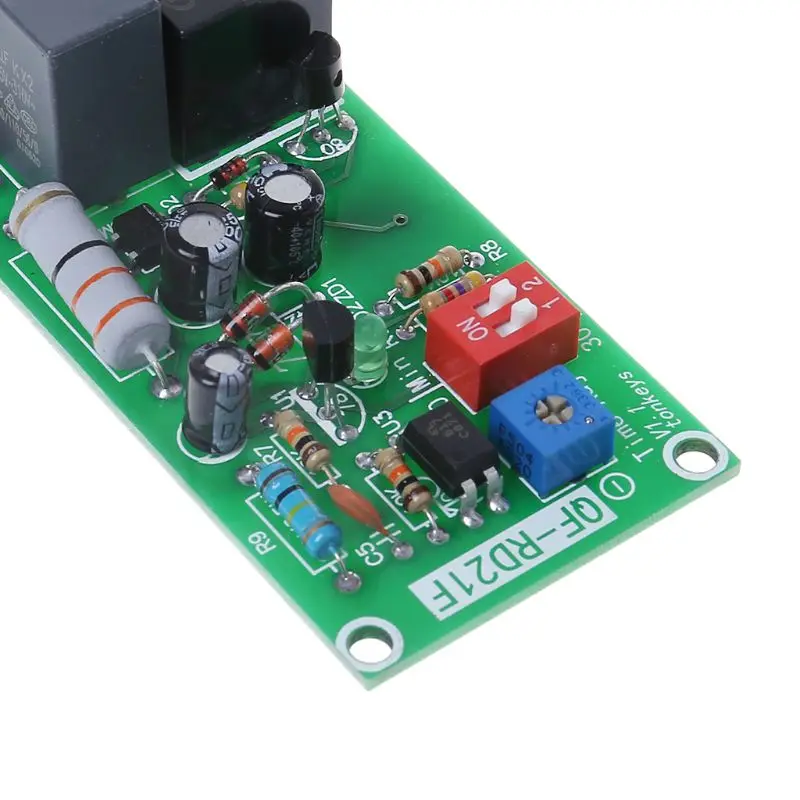

Настройка диапазона времени:

Когда переключатель находится в 30 положении, это означает, что 0-30 регулируется

Когда переключатель находится в положении 300, это означает, что 0-300 регулируется

Настройка значения времени:

Регулируемый резистор вращается против часовой стрелки до знака, чтобы уменьшить время, и вращается по часовой стрелке до знака +, чтобы увеличить время

Настройка единицы времени:

Когда переключатель селектора находится в положении сек, устройство: второе

Когда переключатель селектора помещается в минимальное положение, устройство: минуты

Пример:

Запросить задержку в 50 минут:

1. Диапазон находится на 300 позициях

2. Поместите устройство времени в минимальное положение

3. Настройте Регулируемое сопротивление в положении 50, и полная регулировка составляет 300, поэтому, если она регулируется до 1/5, это 50.

Примечание: Регулировка потенциометра также может быть быстро отрегулирована с помощью файла напряжения мультиметра. Например, если диапазон составляет 30, его нужно отрегулировать до 12, затем напряжение можно отрегулировать до 2.

T = Ut/5*30 = 2,0 V/5,0 V * 30 = 12

Ut-это напряжение, измеренное мультиметром, 30-диапазон, выбранный селекторным переключателем, а также может быть выбран до 300

Цвет: как показано

Количество: 1 шт.

Примечание: 1. Допускается погрешность в 0-1 см из-за
Ручное измерение. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.

2. Из-за разницы между различными мониторами изображение может не
Укажите фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 x релейный модуль
