Завеса USDX USDR HF QRP SDR в режиме SSB/приемопередатчик непрерывного действия 8-Band 5 Вт DSP SDR W/красный или черный корпус w/или без микрофона для Ham радио

Примечание: Поскольку партия продукции отличается, внешний вид продукта отличается, если вы возражаете, пожалуйста, не размещайте заказ, спасибо!

Внимание, пожалуйста:

Функции AM и FM не являются основными функциями, просто подарочные функции, некоторые страны не могут быть использованы, если вы возражаете, пожалуйста, не размещайте заказ

Описание:
USDR/uSDX-это карманная 8-band SSB/CW QRP трансивер. Разработан со встроенной литиевой батареей, встроенным микрофоном, кнопкой PTT и чрезвычайно низким потреблением тока RX, это хороший партнер для SOTA, POTA или любой другой портативной деятельности.

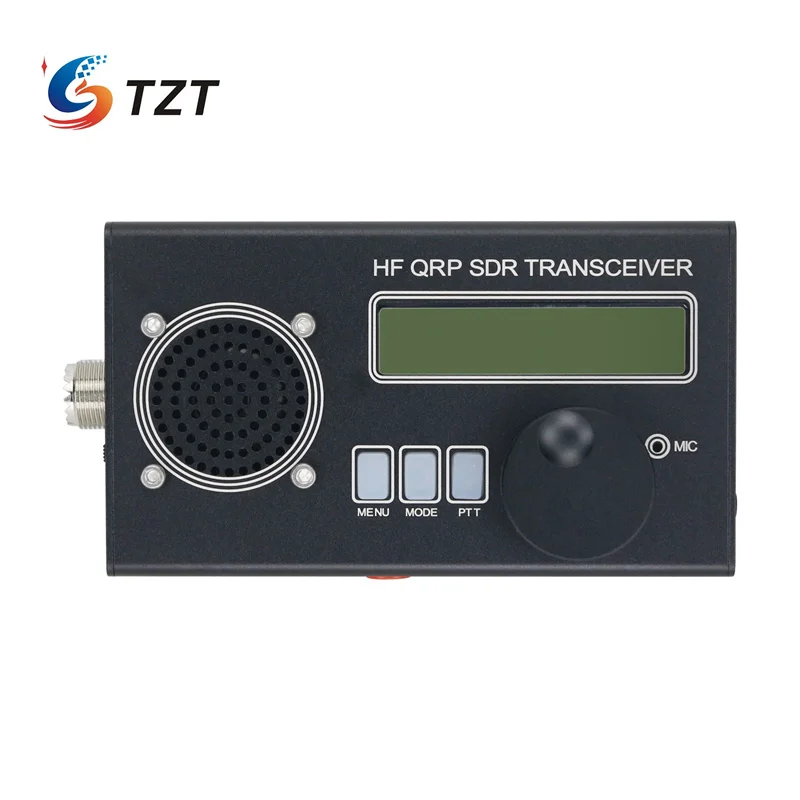

Этот коротковолновый трансивер QRP SSB/CW имеет экран 1602, встроенный аккумулятор, зарядное устройство, встроенный микрофон и динамик. Его можно подключить к автоматическим кнопкам. Он также может декодировать CW.

Особенности:
1. Использование прочной серии IRF передающей трубки
2. Может использоваться для подключения к антенне (инструментальное основание)
3. Алюминиевая лазерная маркировка оболочки, все алюминиевые кнопки, с полупрозрачными силиконовыми кнопками
4. Оригинальная схема qcx значительно упрощена, а установленные компоненты уменьшены на 50%. Никаких сложных обмоток трансформатора. Никаких процедур проводки. Самая Экономичная и простая конструкция

Список функций:
* Eer e-level управляет передачей ssb
* 13,8 в источник питания около 10 Вт ssb pep выход
* Поддержка всех режимов: usb, lsb, cw, am и fm-dsp
* Фильтр: 4000, 2500, 1700, 500, 200, 100, 50 Гц полоса пропускания
* Функция DSP: автоматическое управление коэффициентом усиления (agc), шумоподавление (nr), голосовой триггер, голосовой триггер xmit, аттенюатор rx (att), ворота шума tx, Управление приводом tx, регулятор громкости, И дБм/с-метр
* Ssb Реверсивный боковой диапазон/передача подавления перевозчика: лучше, чем-45dbc, imd3 (двойной тон) -33dbc; Прием: лучше, чем-50dbc
* Поддержка нескольких диапазонов. Непрерывно регулируется в диапазоне частот 160-10 м (потеря производительности 20 кГц) .. 99 МГц
* Прошивка с открытым исходным кодом, встроенная в ide; Позволяет экспериментировать, может добавлять новые функции, может делиться взносами через github, сложность программного обеспечения: 2000 строк кода
* V-образное программное обеспечение используется для быстрой и полной работы (qsk и semi-qsk), или вспомогательное выполнение в цифровом режиме (без интерфейса cat или ptt) для переключателя rx/tx, С контролем задержки tx/pa внешний выход ptt-Простая установка и модификация, 8 изменений компонентов и 8 линий
* Легкий, недорогой трансивер: благодаря электронному передатчику уровня жидкости eer он обладает высокой энергоэффективностью (нет необходимости в большом радиаторе) И простой дизайн (нет необходимости в сложных сбалансированных линейных усилителях мощности)
* Фаза передатчика SSB полностью основана на цифровом и программном обеспечении: Управляйте фазой si5351 PLL (через небольшие изменения частоты i2c более 800 кбит/с) И амплитуда па (через ШИМ до ШИМ) для тестирования входного микрофона и восстановления сигнала SSB. Цепь формирования ключа PA)
* Все-цифровой и программный SDR приемник этап (опционально): I/Q сигнал (комплекс) отбирается из квадратурного детектора выборки цифровой миксер, И выполнять 90 градусов точности фазового сдвига (хильбер преобразования) программное обеспечение и удалить сафей пппояс сафей, добавив
* Три переключаемых аналоговых контроллера не зависят от переднего приемника
* 0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ и-73 дБ
* Уровень шума приемника Mds: -135dbm (200 Гц bw) на 28 МГц
* Предприемник селективность: крутая регулировка частоты-45 дБ/десять раз сворачивается +/- 2 кГц
* Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб
* CW декодер, прямое/iambic-a/b keying-Vfo a/b + rit и деление частоты, и переключение соответствующего реле с фильтром через i2c-Cat поддержки (TS480 subset), которые можно передавать через передачу звука, нажатия клавиш и отображения текста

Описание интерфейса:
* Зарядка: встроенный порт для зарядки литиевой батареи, используйте только зарядное устройство в комплекте! Запрещено использовать зарядные устройства другими производителями
* Переключатель: выключен. Летучая мышь: встроенный источник питания батареи. 13,8: внешний источник питания
* DC13.8v/3a: внешний интерфейс питания
* Ключ: автоматическое соединение корпуса ключа (a, b, одиночный ключ)
* Pa: внешний усилитель мощности, ptt сигнал
* Микрофон: внешний микрофон
* Uart: серийная связь (TS-480 совместимая команда)
* Spk: внешние динамики

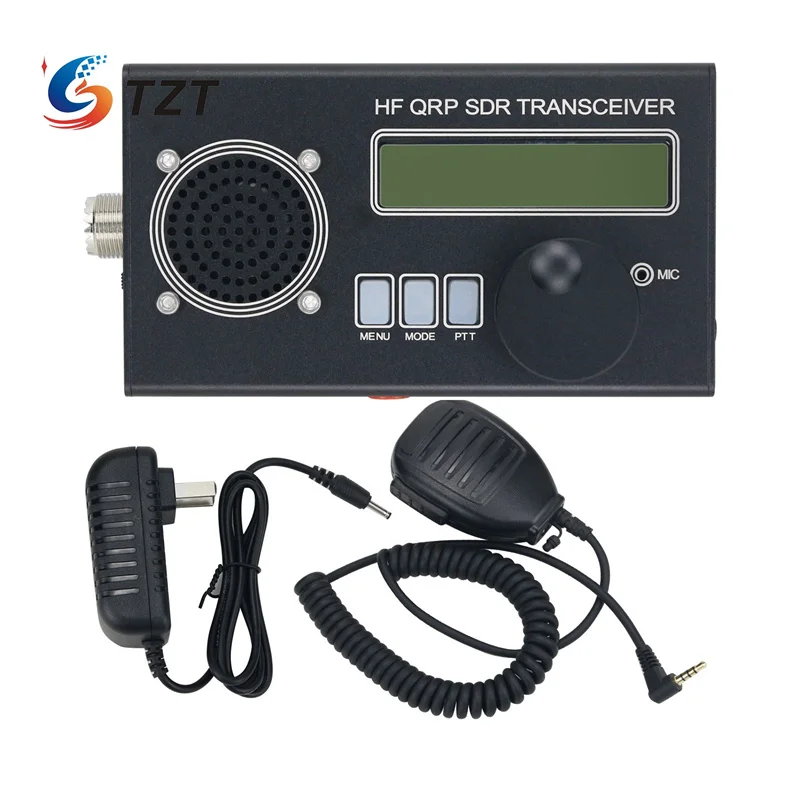

Посылка включает в себя:
* 1 приемопередатчик
* 1 х адаптер питания(ЕС, Австралия, США по желанию)

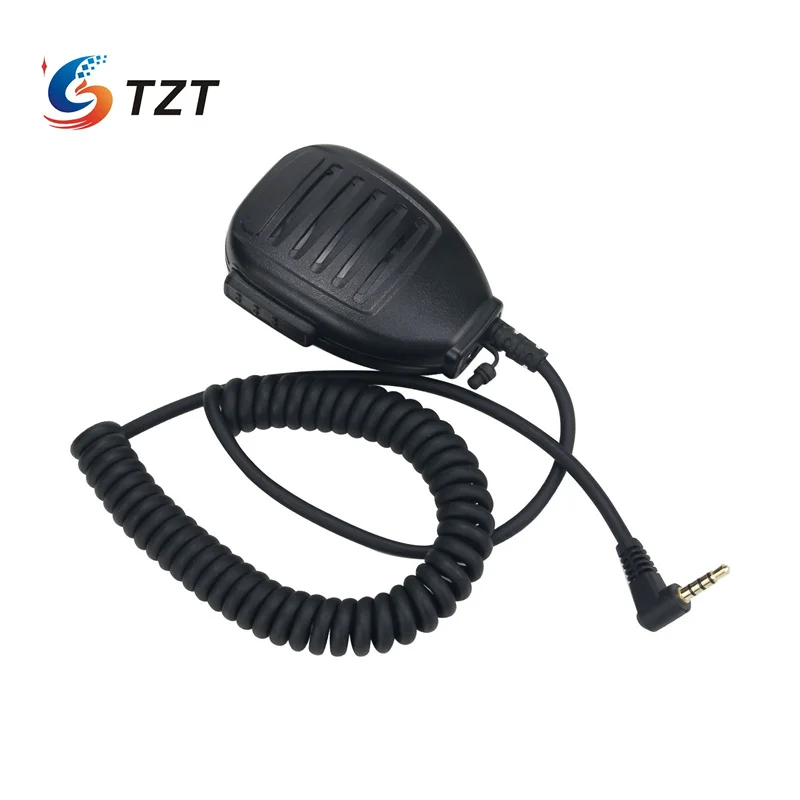

-1 микрофон (опционально)

USDX USDR HF QRP SDR трансивер SSB/приемопередатчик непрерывного действия 8-Band 5 Вт DSP SDR с красный или черный корпус без микрофона для Ham радио

Программное обеспечение:
//github.com/threeme3/QCX-SSB/tree/feature-rx-improved

Описание:
Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Он может похвастаться 1602 экраном, встроенным аккумулятором, оснащенным зарядным устройством, встроенным микрофоном, встроенным динамиком! Он может быть подключен к автоматической клавише и может быть декодирован cw.

Особенности:
-Использование IRF серии Запуск трубки, прочный
-Может использоваться при подключении антенны (сиденье M)
-8 полос. Мощный стоячий волновой цифровой дисплей! Внешняя 13,8 В максимальная мощность 10 Вт! Встроенный 12,6 v батарея
-Размеры: 76x46x130 мм/3x1,8x5,1"
-Предоставить разъем ft8 вариант позже
-Используйте TCXO для KDS. Точность 0,5 ppm (1ppm в год)
-Лазерная маркировка алюминиевой оболочки
-Полностью алюминиевые ручки! Полупрозрачная кнопка из силикагеля (зеленый, красный)

Список функций:
-Простой, интересный и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR
-Этап запуска EER E-level управляемый SSB
-Источник питания 13,8 В обеспечивает выход около 10 Вт PEP SSB
-Поддержка полного режима: USB, LSB, CW, AM, FM
-Фильтр DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц
-Функция DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), аттенюатор RX (ATT), ворота шума TX, управление драйвером TX, регулятор громкости, дБм/с-метр
-SSB Реверсивный боковой диапазон/передача подавления перевозчика: лучше, чем-45dBc, IMD3 (два тона) -33dBc, прием: лучше, чем-50dBc
-Многополосная поддержка, непрерывно регулируемая в частотном диапазоне 160-10 м (и потеря производительности от 20 кГц .. 99 МГц)
-Прошивка с открытым исходным кодом, встроенная для Arduino IDE; Позволяет экспериментировать, может добавлять новые функции, может делиться взносами через Github, сложность программного обеспечения: 2000 строк кода
-VOX на основе программного обеспечения может использоваться в качестве быстрой полной инвазивной (QSK и semi-QSK операции), или для помощи в работе в цифровом режиме (без интерфейса CAT или PTT) для переключения RX/TX, внешний выход PTT с контролем TX/PA-задержка
-Простая модификация установки с 8 сменными компонентами и 8 проводами
-Легкий, недорогой трансивер: благодаря электронному передатчику EER он обладает высокой энергоэффективностью (не требуется громоздкий радиатор), И простой дизайн (нет необходимости в сложных сбалансированных линейных усилителях мощности)
-Сцена передатчика SSB полностью основана на цифровом и программном обеспечении: контролируя фазу SI5351 PLL (с помощью крошечного изменения частоты I2C более 800 кбит/с) И амплитуда PA (через ШИМ) для образца входного микрофона и восстановления сигнала SSB. Цепь формирования ключа PA)
-Полностью цифровой и программный SDR приемник этап (опционально): образец I/Q (комплекс) сигнала от квадратурного детектора выборки цифровой миксер, И выполнить под углом 90 градусов; Точности фазового сдвига в программном обеспечении (хильбер преобразования) и исключают друг, добавив сафей пппояс сафей
-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)
-Уровень шума приемника MDS: -135 ДБм (200 Гц BW) на частоте 28 МГц
-Селективность приемника: частота крутой настройки-45 дБ/десять раз сворачивается +/- 2 кГц
-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб
-CW декодер, прямой/Iambic-A/B keyer
-VFO A/B + RIT и Split, и переключает соответствующий релейный ленточный фильтр через I2C
-Поддержка CAT (поднабор TS480), вы можете передавать аудио, нажимать кнопки и отображать текст через CAT
-Это, вероятно, самый экономичный и простой в построении автономный SDR/SSB трансивер. Большое упрощение упрощает оригинальную цепь QCX (то есть уменьшает компоненты установки на 50%, уменьшает компоненты установки на 50%, не требует сложных обмоток трансформатора и не требует процедур выравнивания), И является более универсальным

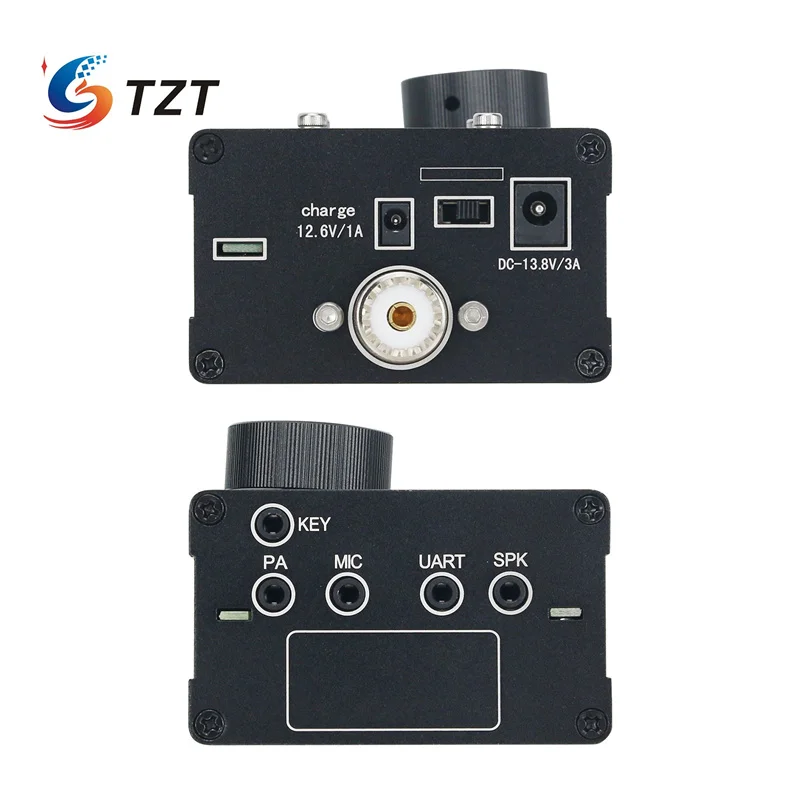

Введение порта:
-Зарядка: зарядный порт встроенного литиевого аккумулятора, и вы можете использовать только поставляемое зарядное устройство! Запрещено использовать другие зарядные устройства!
-Выключение: выключение. Летучая мышь: встроенный источник питания батареи. 13,8: внешний источник питания
-DC13.8V/3A: Порт внешнего источника питания
-Ключ: автоматическое соединение корпуса ключа (A, B, одиночный ключ)
-PA: внешний усилитель мощности, PTT сигнал
-Микрофон: внешний микрофон
-UART: порт последовательной связи (команда совместима с TS-480)
-SPK: внешний динамик

Посылка включает в себя:
-1 набор трансиверов
