Измеритель индуктивности частотной ёмкости ЖК-цифровой секомметр CF индуктор конденсатор тестер измеритель частоты DIY Kit

Примечание:

Это деталь DIY, она должна быть установлена самостоятельно

Размеры: 6,8*8,5 см;

Напряжение: 5 в пост. Тока или DC8-14V или от 7 до 10 В переменного тока (широкий диапазон мощности)

Описание объема каждого стенда:

Диапазон измерения индуктивности: 0.1μH -------- 1 ч

Малый диапазон измерения емкости: 1pF ------ 2.2μF (неполярная емкость)

Диапазон частот: 20 Гц ------ 400 кГц (малый сигнал может быть измерен)

Диапазон измерения электролитического конденсатора: 0.5μF-12000μF (электролитический конденсатор)

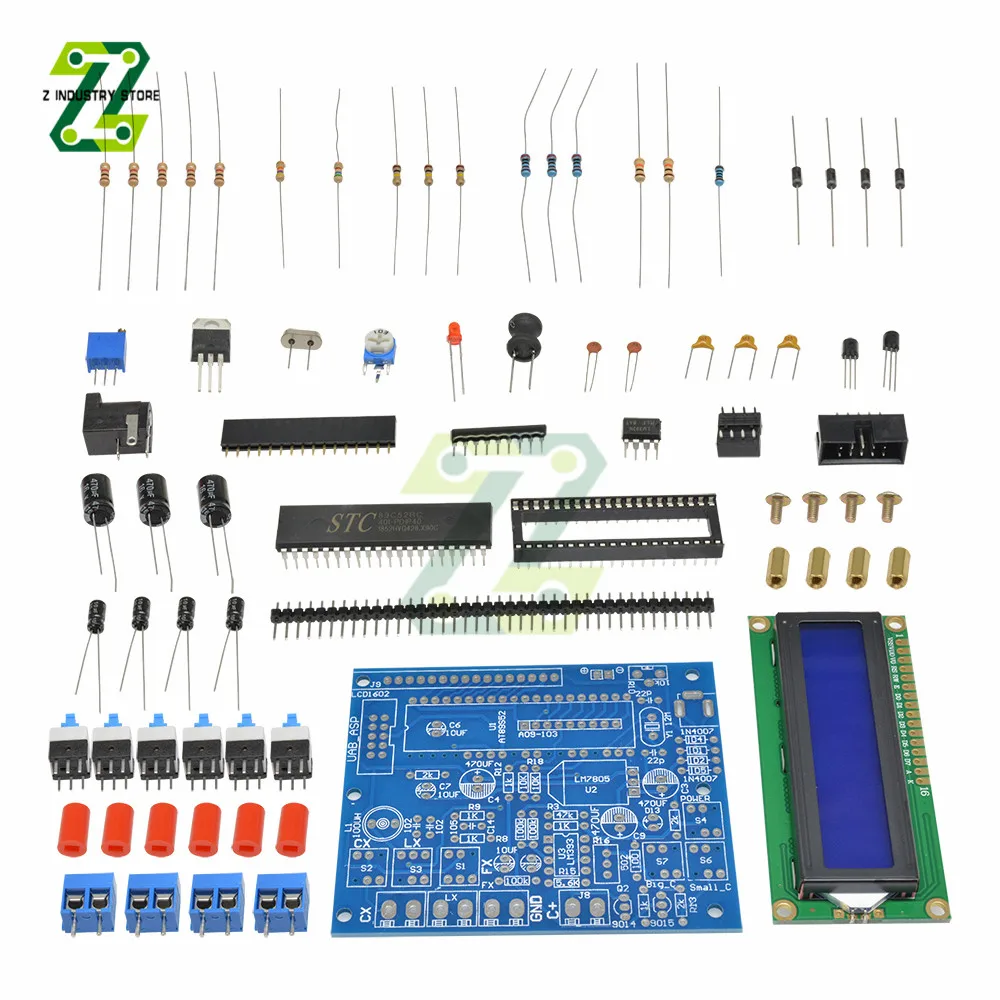

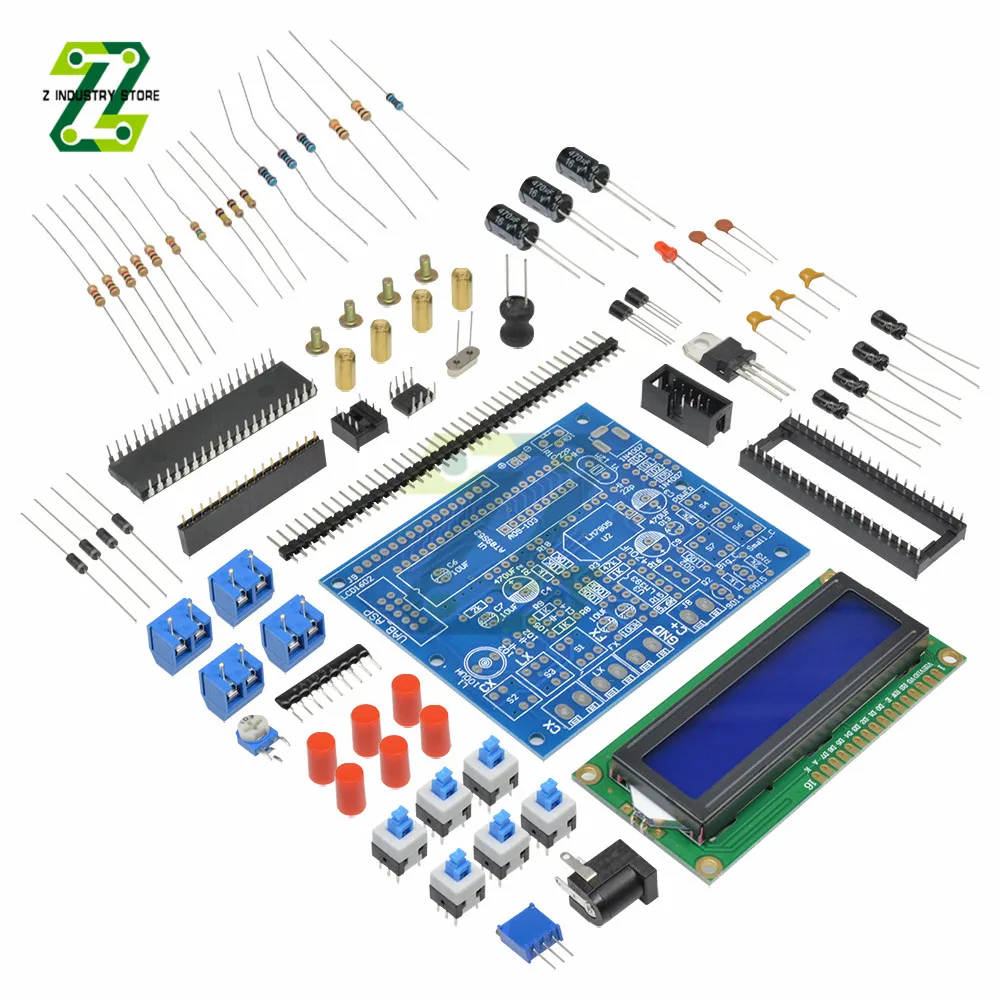

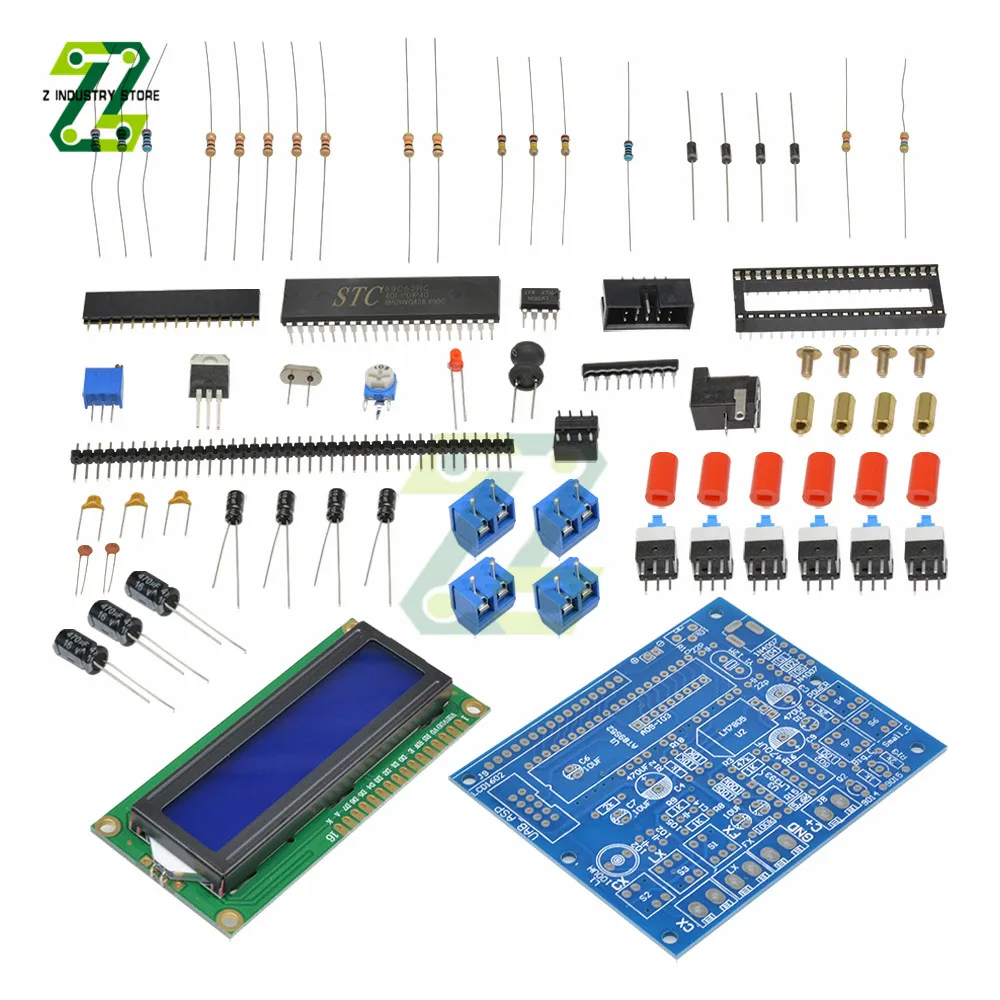

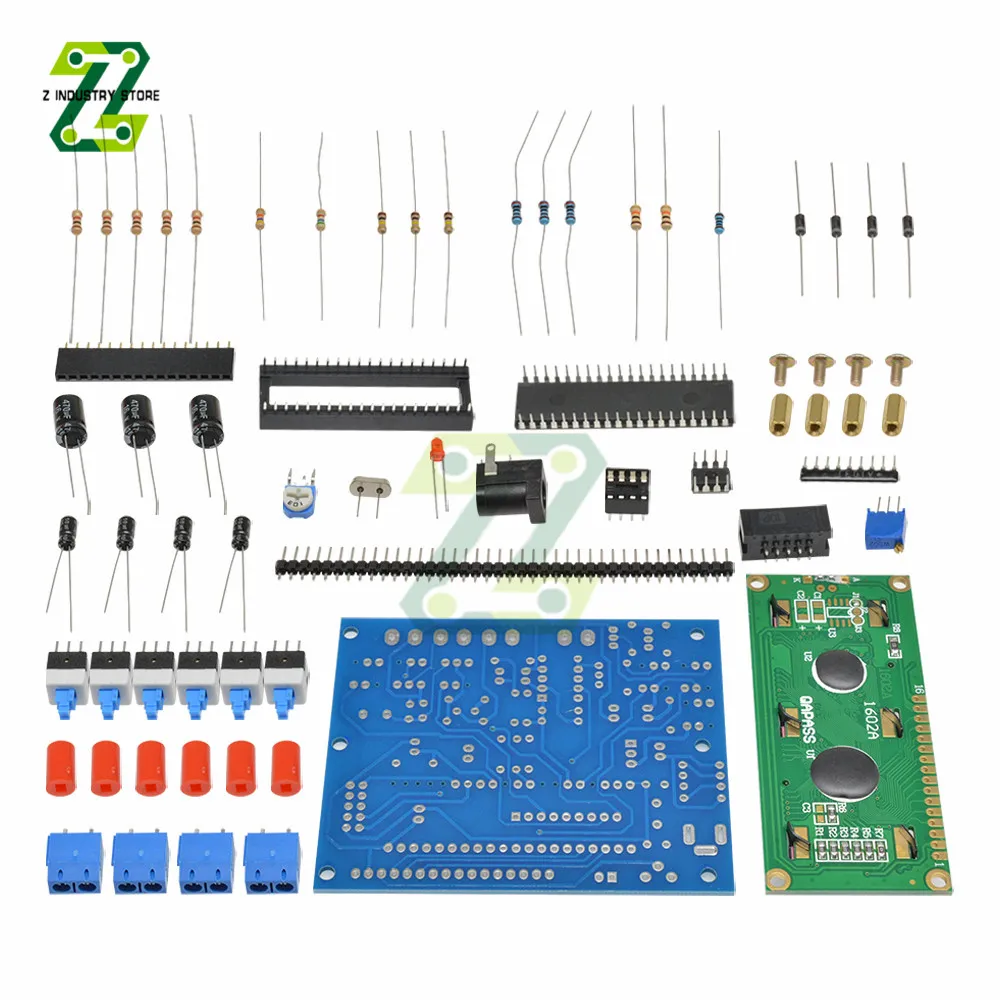

Список:

Печатная плата * 1

Болт-винт 1 см + 4 *

16P Женский * 1

40P игла прямая * 1

Изогнутая игла 2 иглы * 1

LCD1602 * 1

103 синий Потенциометр * 1

DC3-10 сиденье * 1

40P IC seat * 1

AT89S52 * 1

8P IC seat * 1

LM393 * 1

8 × 8 самоблокирующийся переключатель * 6

KF301-2P Клеммная колодка * 4

DC005 сиденье * 1

LM7805 * 1

A09-103 исключен * 1

3296-502 Потенциометр * 1

22P керамический конденсатор * 2

1N4007*4

12 м кристаллический осциллятор * 1

470 мкФ/16V конденсатор с алюминиевой крышкой * 3

10 мкФ/алюминиевая крышка, 25В конденсатор с алюминиевой крышкой * 4

3 мм светодиодный * 1

Индуктор 100UH * 1

102 монолитный конденсатор * 2

105 монолитный конденсатор * 1

Триод 9014*1

Триод 9015*1

Резистор 10K * 2

1K сопротивление * 5

100K резистор * 3

1% * 3 2K ошибка сопротивления

Резистор 47K * 1

5,6 K резистор * 1

Погрешность 100 Ом 1% * 1

Посылка включает в себя:

1 × набор для самостоятельной сборки, измерительный прибор, измеритель частоты, индуктивность/Емкость
