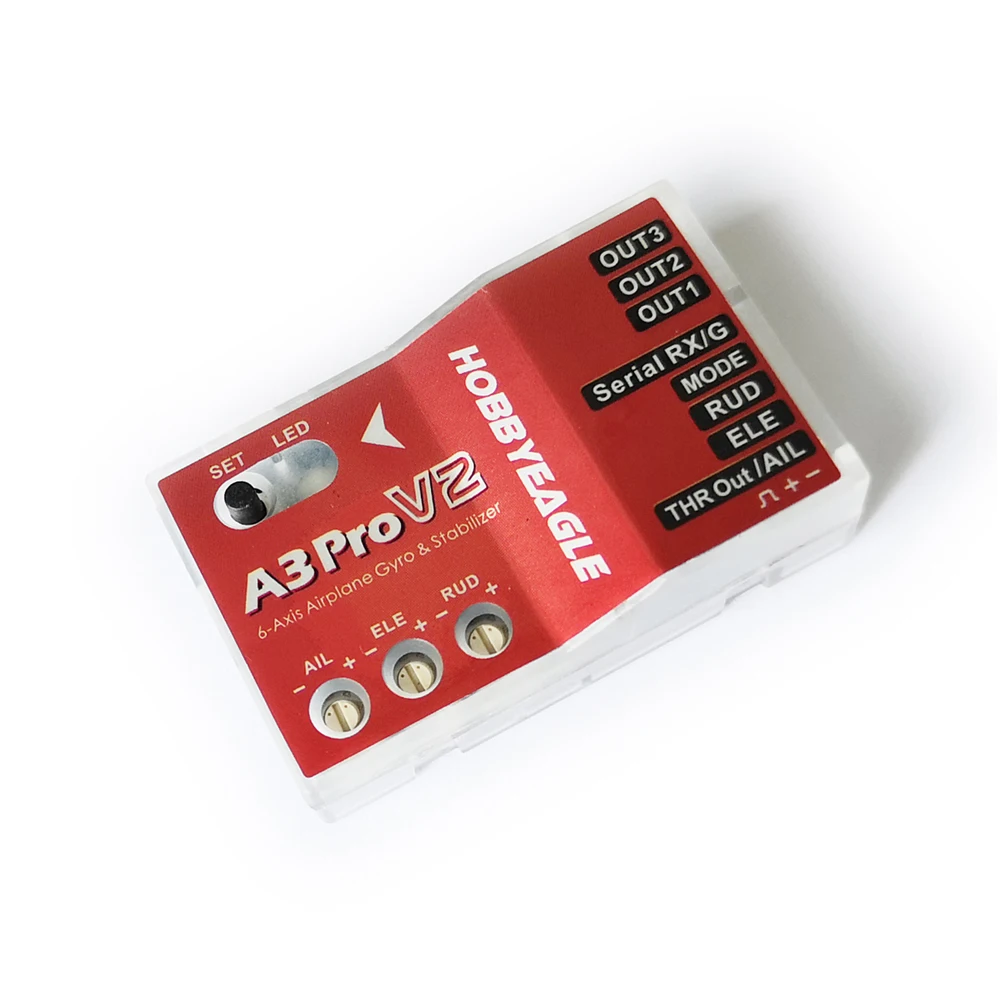

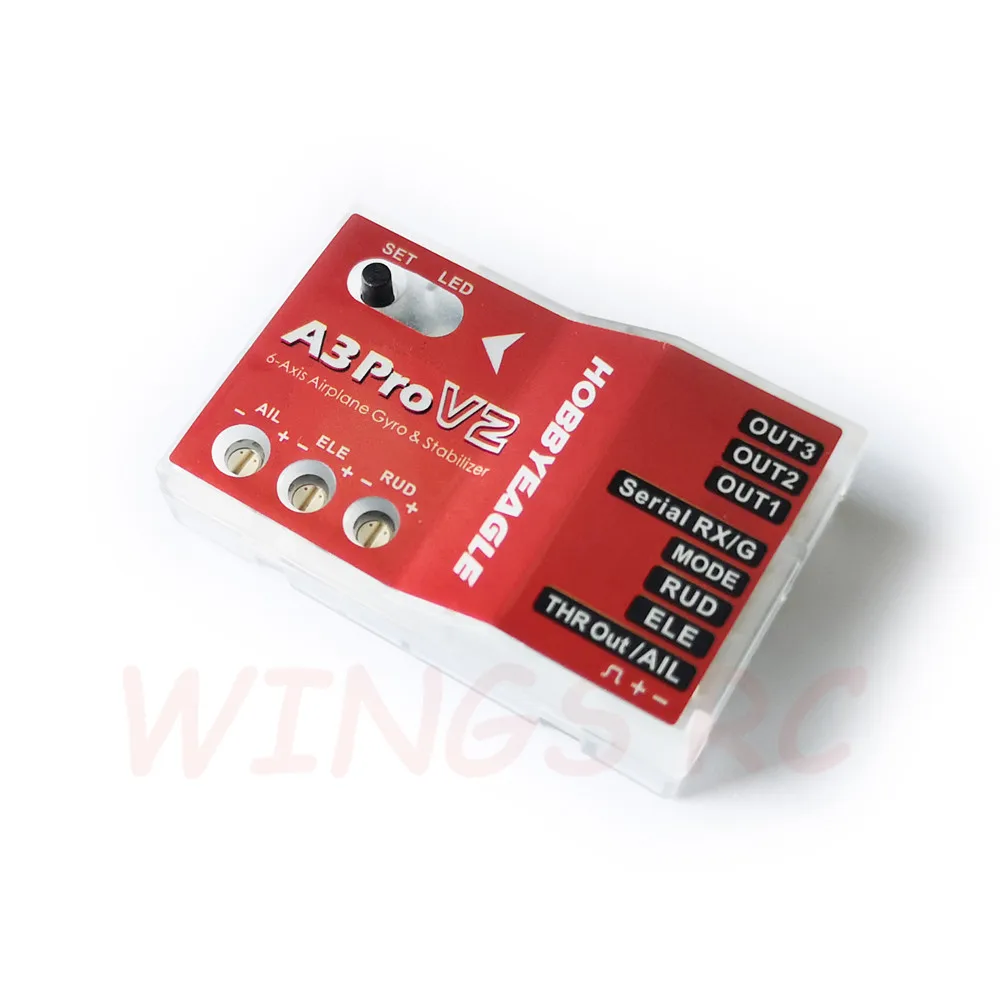

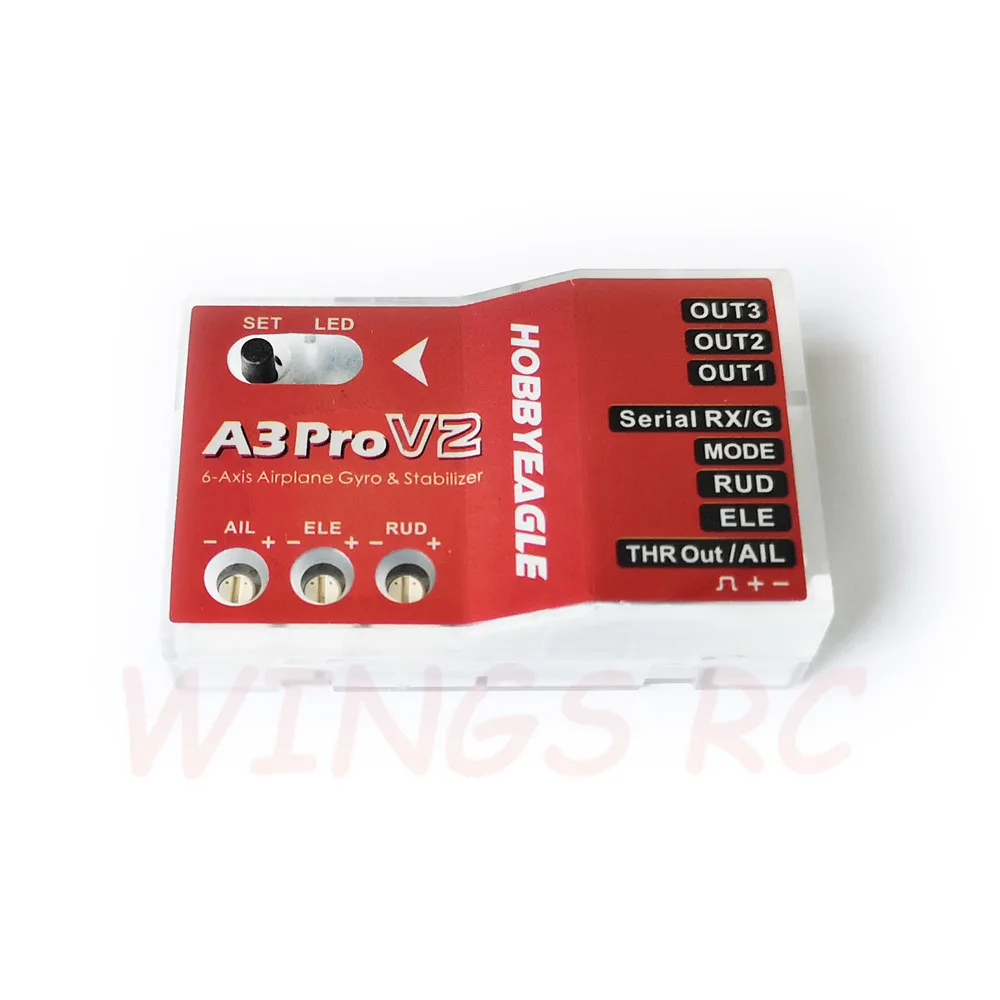

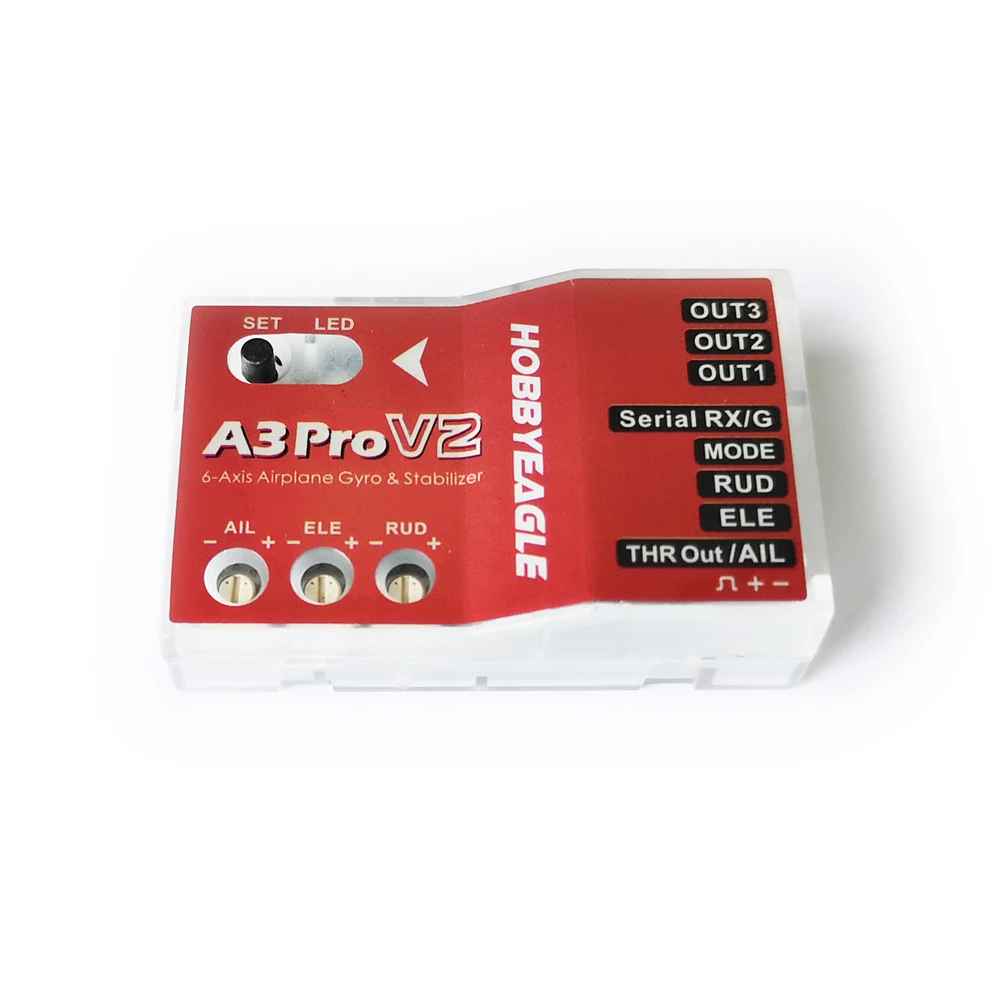

Контроллер полета HobbyEagle A3 Pro V2 6-осевая лампа со стабилизатором для

Контроллер полета HobbyEagle A3 Pro V2 6-осевая лампа со стабилизатором для

Технические характеристики

Главный контроллер: 32-бит MCU

Сенсор: Высокоточный MEMS 6-осевой Сенсор

Диапазон масштаба гироскопа: ± 2000 dps

Диапазон действия акселерометра: ± 4g

PWM Outpu t: от 920uS до 2120uS с 1520uS центральной длиной, от 50 Гц до 333 Гц

Вход Напряжение: 4,8 V до 8,4 V

Рабочая температура: от-10 ℃ до 50 ℃

Размер: 43x27x14мм

Вес: 10 г (без проводов)

Новый A3 Pro V2-это высокопроизводительный и функциональный 6 оси гироскопа и стабилизатора предназначена для самолетов R/C. С преимуществом поддержки последовательных приемников с несколькими протоколами, это позволяет упростить соединение приемника.

Совместим с большинством стандартных PWM приемников, PPM и мульти-протокол цифровых последовательных приемников.

32-битный MCU, высокоточный 6-axis MEMS датчик, улучшенная Аппаратная платформа и новая прошивка решение обеспечивает более надежную работу.

6 режимов полета, включая режим выключения гироскопа, нормальный режим, режим блокировки, Режим угла, режим уровня и режим наведения.

3 типа крыльев: стандартное фиксированное крыло, Дельта-крыло (летающее крыло), v-образный хвост.

Раздельная Базовая регулировка усиления для Aileron, лифта и руля.

Поддержка удаленного главного усиления.

Обновленная прошивка (требуется дополнительный кабель для передачи данных).

Приемник PPM

Futaba S.Bus (совместим с FrSky SBUS, RadioLink SBUS и WFLY WBUS)

Спутниковый ресивер Spektrum DSM/DSMX 1024

Спутниковый ресивер Spektrum DSM/DSMX 2048

Spektrum SRXL

Мультиплекс SRXL / JR XBUS Mode B

Graupner SUMD

FlySky iBus

Примечания:

[Режим] используется во время полета переключение режимов гироскутера, подключите его к 3-сторонний выход переключатель канал приемника, чтобы переключиться в режим полета в полете.

[Serial RX/G] используется для удаленного регулировки коэффициента усиления, подключите его к пропорциональному каналу громкости или скользящему рычагу передатчика, чтобы настроить главный коэффициент усиления в полете.

ESC или сервопривод дросселя подключается к каналу дроссельной заслонки приемника напрямую, не проходя через гироскоп.

Обратите внимание на полярность вилок. Оранжевая сигнальная линия всегда должна быть сверху, а коричневая внизу.

A3 Pro V2 поддерживает PPM и многопротокол цифровых серийных приемников, что позволяет подключить гироскоп к ресиверу с одним проводом. При использовании определенного типа этих приемников соответствующий тип распределения каналов приемника будет установлен в A3 Pro V2. Пожалуйста, проверьте, передает ли ваше Радио каналы в правильном порядке. Если это не чехол, вам нужно изменить отображение канала вМеню приемника. Если вы используете стандартный приемник PWM со стандартным макетом проводки, сопоставление канала не применяется.

Когда A3 Pro V2 работает в режиме однолинейного приемника, [THR Out/AIL] может использоваться в качестве выходного канала дроссельной заслонки для ESC или сервопривод дросселя, если используется мини-приемник, который не имеет дополнительных выходных разъемов.

Примечания:

Обратите внимание, что канал удаленного усиления отключен в однолинейном режиме по умолчанию. Укажите номер канала для усиления канала вМеню приемникаАктивировать эту функцию при необходимости.

Обратите внимание на полярность вилок. Оранжевая сигнальная линия всегда должна быть сверху, а коричневая внизу.

Вам нужно будет приобрести дополнительный адаптер, если вы используете спутниковый ресивер Spektrum.

Если вы собираетесь использовать спутник Spektrum DSM2/X для A3 Pro V2, требуется адаптер DSM [HEDSMADP] для подключения между спутником и гироскопом.

Соответствующая ссылка:Руководство по адаптеру Spektrum DSM2/X

Есть 2 меню для настройки A3 Pro V2, в том числе«Меню настройки»И«Меню приемника»:

Чтобы попасть вМеню настройкиНажмите и удерживайте кнопку около 2 секунд, пока светодиодный индикатор не начнет быстро мигать. ВМеню настройкиСодержит 10 функций настройки, которые обычно должны быть настроены только один раз после установки.

ВМеню настройкиСветодиодный индикатор будет мигать белым несколько раз каждые 3 секунды в цикле, и количество вспышек светодиодный индикатор показывает, на какой функции вы находитесь в настоящее время. Например, один белый мигание означает первую настройку «Тип крыла», после ожидания около 3 секунд, два раза белый мигание означает второй параметр «ориентация крепления» и так далее.

Когда вы достигнете функции, в которой вы хотите работать, нажмите кнопку, чтобы войти в нее. После входа, текущий выбранный вариант указан цветом светодиодный. При каждом коротком нажатии кнопки вы можете перейти к следующему значению. После того, как вы закончите делать свой выбор, просто подождите 5 секунд, пока светодиодный индикатор не начнет мигать быстро, что указывает на то, что модификация сохраняется, и тогда вы вернетесь кМеню настройкиУровень автоматически. Если вы не хотите ничего менять, просто подождите тайм-аут без какой-либо операции.

Чтобы выйти из меню, удерживайте кнопку нажатой в течение 2 секунд, пока светодиодный индикатор не начнет быстро мигать.

Чтобы попасть вМеню приемникаНажмите и удерживайте кнопку во время включения источника питания гироскопа, отпустите его, когда светодиодный индикатор загорится твердым фиолетовым светом.В меню приемникаВы можете изменить тип приемника и запрограммировать отображение канала для однолинейных приемников.

ВМеню приемникаСветодиодный фонарик будет мигать фиолетовый несколько раз каждые 3 секунды в цикле, и количество вспышек светодиодный индикатор показывает, на какой функции вы находитесь в настоящее время. Например, одно фиолетовое мигание означает первую настройку «Тип приемника», после ожидания около 3 секунд, два раза фиолетовое мигание означает второй параметр «Канал Aileron» и так далее.

Когда вы достигнете функции, в которой вы хотите работать, нажмите кнопку, чтобы войти в нее. После входа, текущий выбранный вариант указан цветом светодиодный. При каждом коротком нажатии кнопки вы можете перейти к следующему значению. После того, как вы закончите делать свой выбор, просто подождите 5 секунд, пока светодиодный индикатор не начнет мигать быстро, что указывает на то, что модификация сохраняется, и тогда вы вернетесь кМеню приемникаУровень автоматически. Если вы не хотите ничего менять, просто подождите тайм-аут без какой-либо операции.

Чтобы выйти из меню, просто удерживайте кнопку нажатой в течение 2 секунд, пока светодиодный индикатор не начнет быстро мигать фиолетовый цвет. После выхода из меню приемника, гироскоп начнет инициализацию нормально, поэтому новые настройки приемника будут действовать немедленно, не перезапуская гироскоп.
