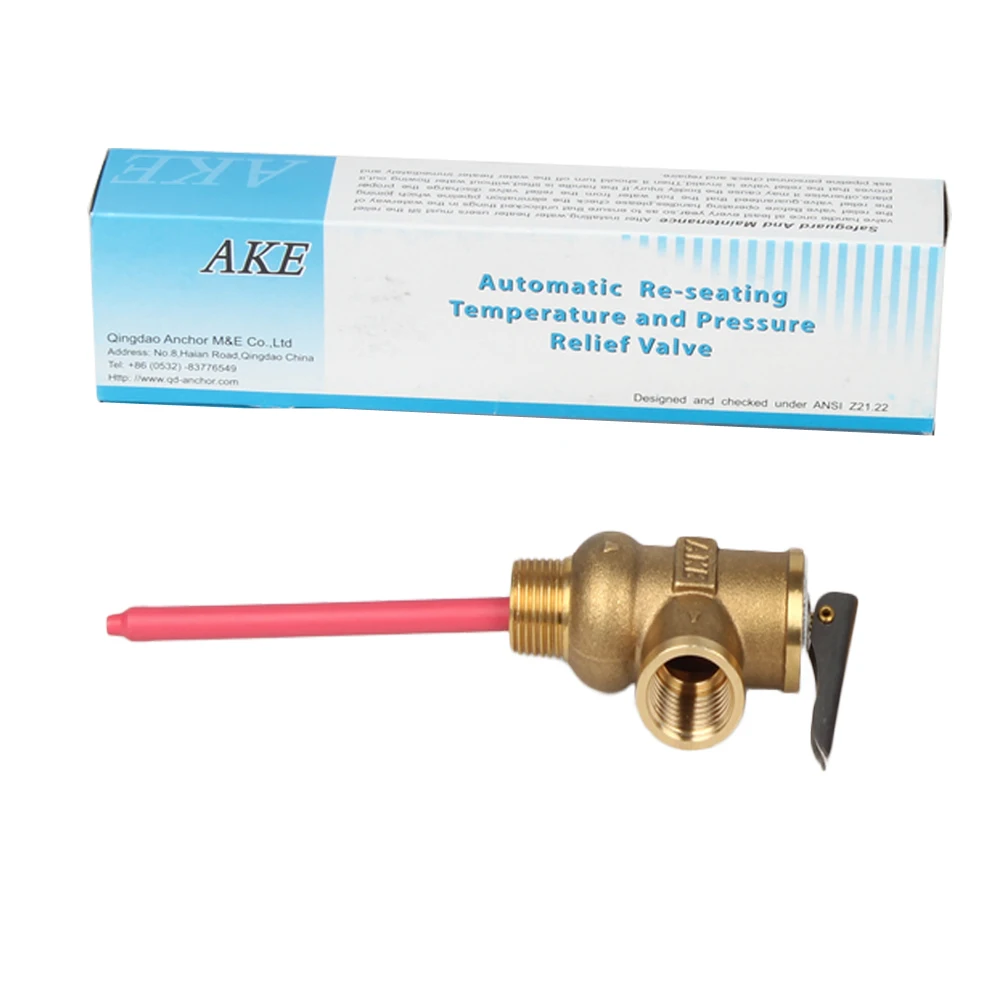

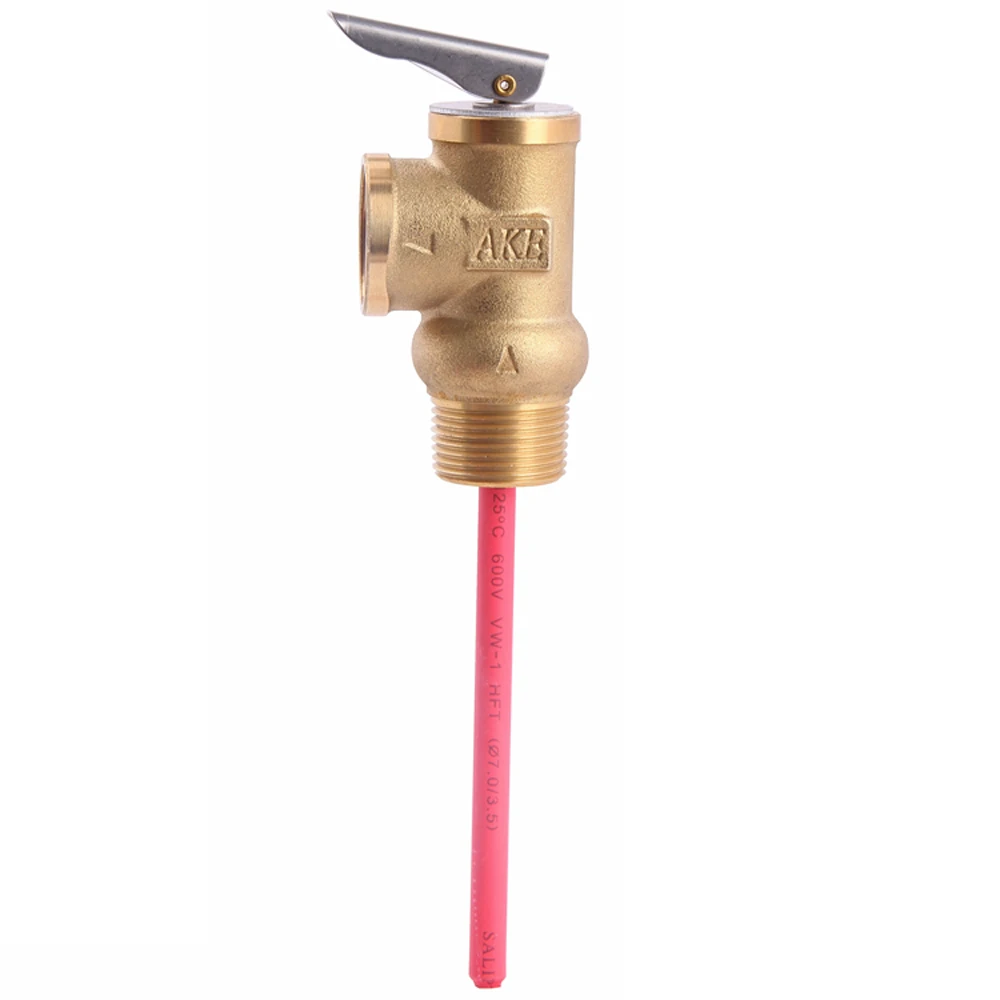

Предохранительный клапан AKE редуктор давления и температуры 6/ 7/8 бар 99 ℃ 210F -

Предохранительный клапан AKE редуктор давления и температуры 6/ 7/8 бар 99 ℃ 210F -

0.6Mpa = 87PSI;

0,7мпа = 101PSI;

0.8мпа = 116PSI;

1 МПа = 145PSI

1,T/P производственная единица клапана
2. Тп клапан для солнечного водонагревателя
3. Обеспечьте безопасность для нас

Функция
Предохранительный клапан TP контролирует и ограничивает температуру и давление
Горячей воды, содержащей в солнечном домашнем водонагревателе
И предотвращает его от достижения температуры выше
100 °C, с формированием пара.
При достижении настроек клапан сбрасывает достаточное количество
Воды в атмосферу, чтобы температура и давление
Возврат в пределах операционной системы.

Принцип работы
Клапан открывается на выходе при достижении настроек для:
-Температура: термостат внутри датчика температуры 1) погружен в горячую воду
Водонагреватель, расширяется по мере увеличения температуры. Это расширение вызывает нагрузку
Штифт для перемещения и действия на обтураторе 2) Открытие клапана. Клапан устанавливается для открытия
Температура более 99 °C.
-Давление: обтуратор, в отличие от заданной пружины, поднимается на достижение настройки давления и
Полностью открывает розетку. Установка давления выбирается в соответствии с максимальной
Допустимое давление в системе.
По мере снижения температуры и давления происходит обратное действие с клапаном
Возврат в пределах установленных допусков.

Установка
Перед установкой предохранительного клапана TP необходимо для определения размера
Выполняются правильно специализированным техническим персоналом в соответствии
С
Текущие правила для конкретных приложений. Любое использование, кроме предполагаемого, запрещено.
Предохранительные клапаны TP должны быть установлены квалифицированным техническим персоналом в соответствии с текущими правилами.
Предохранительные клапаны TP должны быть установлены, соблюдая направление потока, указанное стрелкой на корпусе клапана.

Материалы:
Корпус: латунь

Пружина: сталь EN 10270-1 SH
Ручка управления: PA6GF
Производительность
Номинальное давление: PN 10
Номинальная разрядка: - 1/2 ”Ø 15; 10 кВт
-3/4 "Ø 22; 25 кВт
Средняя: вода
Категория PED: IV
Настройки:-температура: 90,99
-Давление: 5-6 - 7 - 10 бар

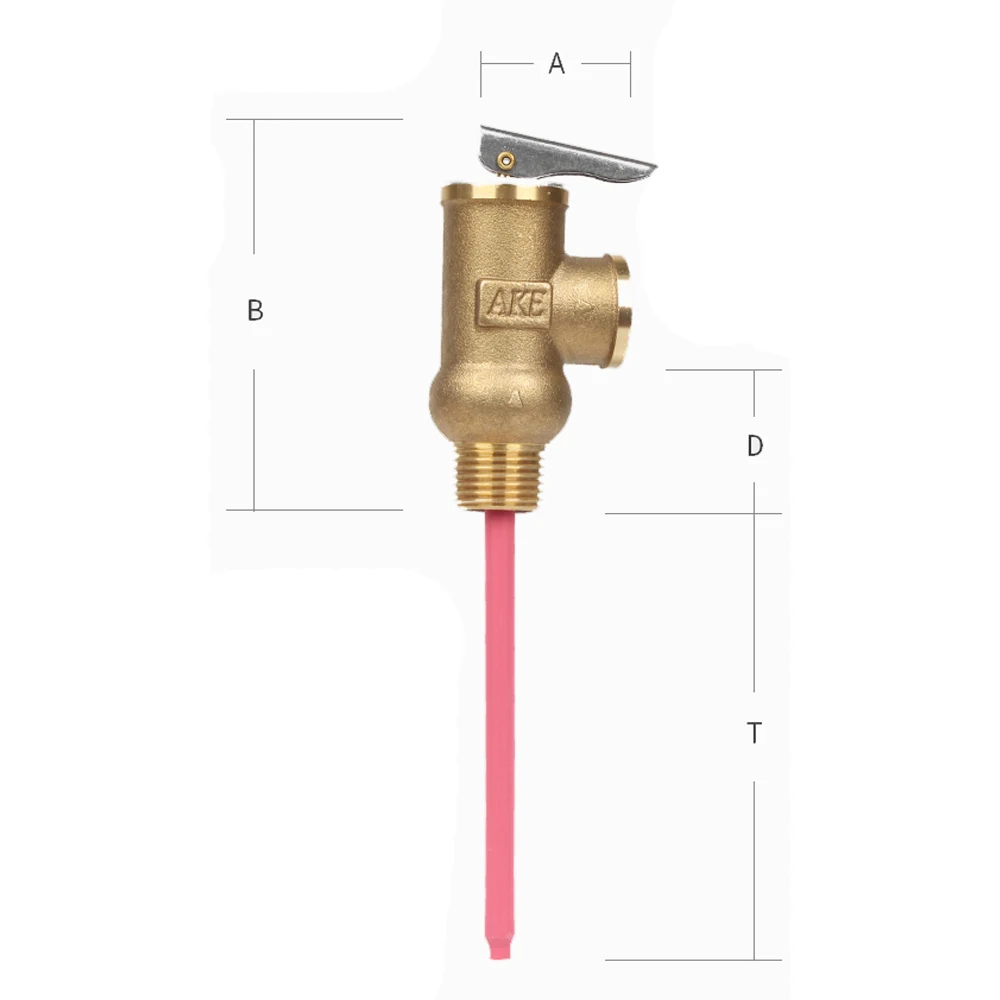

Модель

ImportxExport (in)

A

(Мм)

B

(Мм)

D

(Мм)

T

(Мм)

Вес (г)

Температура. Пар

Бту/ч

R1/2 * RP1/2

41

82

29

101

237

15000

R3/4 * RP3/4

42

83

29

100

258

100000

Пожалуйста, оставьте сообщение, чтобы сообщить нам требуемый размер и давление, чтобы мы могли сделать правильную доставку как можно скорее.
