Общие сведения.

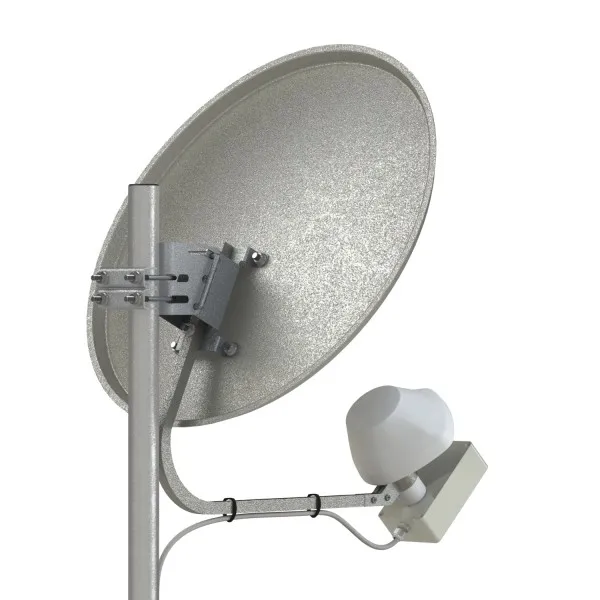

UMO-3 MIMO BOX представляет собой облучатель параболического рефлектора, совмещенный с боксом, в который можно поместить 3G/4G модем. Облучатель снабжен гибкими джамперами с разъемами 2*Ts9-male (или TS9/Uf.l/MHF4). Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством USB-удлинителя. USB-удлинитель разборный и удобен при прокладке кабеля через отверстия в стенах. Бокс облучателя герметичен, защищает модем от пыли, брызг воды, но может быть снабжен сливными отверстиями. Защитный бокс облучателя установлен позади экрана облучателя, что позволяет размещать облучатель в фокусе стандартного спутникового рефлектора, и тем самым сохранить коэффициент усиления и минимальный уровень боковых лепестков в диаграмме направленности. Облучатель рекомендуется для совместного использования с офсетными зеркальными короткофокусными рефлекторами (предпочтительно с параметром F/D=0.5). Допустимо использование рефлекторов c F/D=0.75.

В настоящее время наше предприятие предоставляет возможность выбора двух типоразмеров устанавливаемого бокса:

Бокс с размерами 140мм*81мм*45мм

Бокс с размерами 150мм*150мм*60мм

Во втором варианте предусмотрена возможность установки SIM-удлинителя для удобной замены SIM- карты.

Достоинства:

Универсальный облучатель для спутникого рефлектора работающий во всех скоростных стандартах

Возможность получения большого коэффициента усиления, недостижимого антеннами других классов (панельные, Яги, ВК)

Отсутствие потерь в кабеле между антенной и модемом

Надежное крепление модема в боксе

Качественные разъемы для соединения модема и антенны

Герметичное исполнение

Морозостойкий и ультрафиолетостойкий материал корпуса

Возможность многократной сборки-разборки бокса

Все в комплекте для начала работы модема

Комплект поставки:

1. Облучатель UMO-3 MIMO BOX -1шт.

2. USB - удлинитель длиной 10 метров - 1 шт.

3. Инструкция по установке (скачать)- 1шт.

4. Упаковка (картон или полиэтилен) - 1шт.

Электрические характеристики

UMO-3 MIMO BOX

Рабочий диапазон частот, МГц

1700÷2700

Собственный коэффициент усиления, dBi

2 х 8.5÷10.0

Ширина ДН в плоскости вектора Е/H по уровню -10dB, градусы

88÷130/103÷116

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,6

Допустимая мощность, Вт

10

Поляризация

Горизонтальная + вертикальная / X-pol

Механические характеристики

Габаритные размеры, мм

145х145х145

Разъемы

2 х CRC9/TS9/Uf.l/MHF4, USB-male, USB-female

Материал кожуха

ABS+поликарбонат

Материал облучателя

Оцинкованная сталь

Защитное покрытие

Порошковая краска

Результирующий коэффициент усиления по каждому каналу   и ширина диаграммы направленности при различных диаметрах офсетной параболической антенны (на частотах 1700÷2700МГц)

0,55м-15÷20dBi

0,6м -18÷22dBi

   0,9м-20÷25dBi

1,3м -24÷28dBi

1,5м -25÷30Bi

16÷25°

13÷18°

9÷12°

6÷9°

5÷7°

Диаграммы направленности при помещении  облучателя в фокус офсетной параболической антенны размером 0,6м (F/D=0.5)

Частота

1800 МГц

1900 МГц

2200 МГЦ

2450 МГц

2500 МГц

2700 МГц

Вход №1, вертикальная плоскость

Вход №1, горизонтальная плоскость

Вход №2, вертикальная плоскость

Вход №2, горизонтальная плоскость

Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.55м, F/D=0.7, красная линия - 1 вход, синяя линия - 2 вход

Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.6м, красная линия - 1 вход, синяя линия - 2 вход

Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 0.9м, F/D=0.7, красная линия - 1 вход, синяя линия - 2 вход

Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 1.3м, F/D=0.5, красная линия - 1 вход, синяя линия - 2 вход

Зависимость коэффициента усиления (дБ) от частоты (ГГц) при помещении облучателя в фокус офсетной параболической антенны размером 1.5м, F/D=0.5, красная линия - 1 вход, синяя линия - 2 вход
