NY-D02 датчик двойного импульса времени и тока контроль точечной сварки панель

NY-D02 датчик двойного импульса времени и тока контроль точечной сварки панель

Этот NY-D02 контроллер точечной сварки имеет компенсацию сетевого напряжения, в соответствии с изменением электричества, автоматически Отрегулируйте выход, чтобы гарантировать, что те же параметры при сварке с таким же теплом, чтобы поддерживать то же самое, припой. Настройка параметров для режима ввода датчика, более точный и удобный. С функцией подсчета сварки, 0-999 диапазонов подсчета, и может быть сохранен.

Особенности:

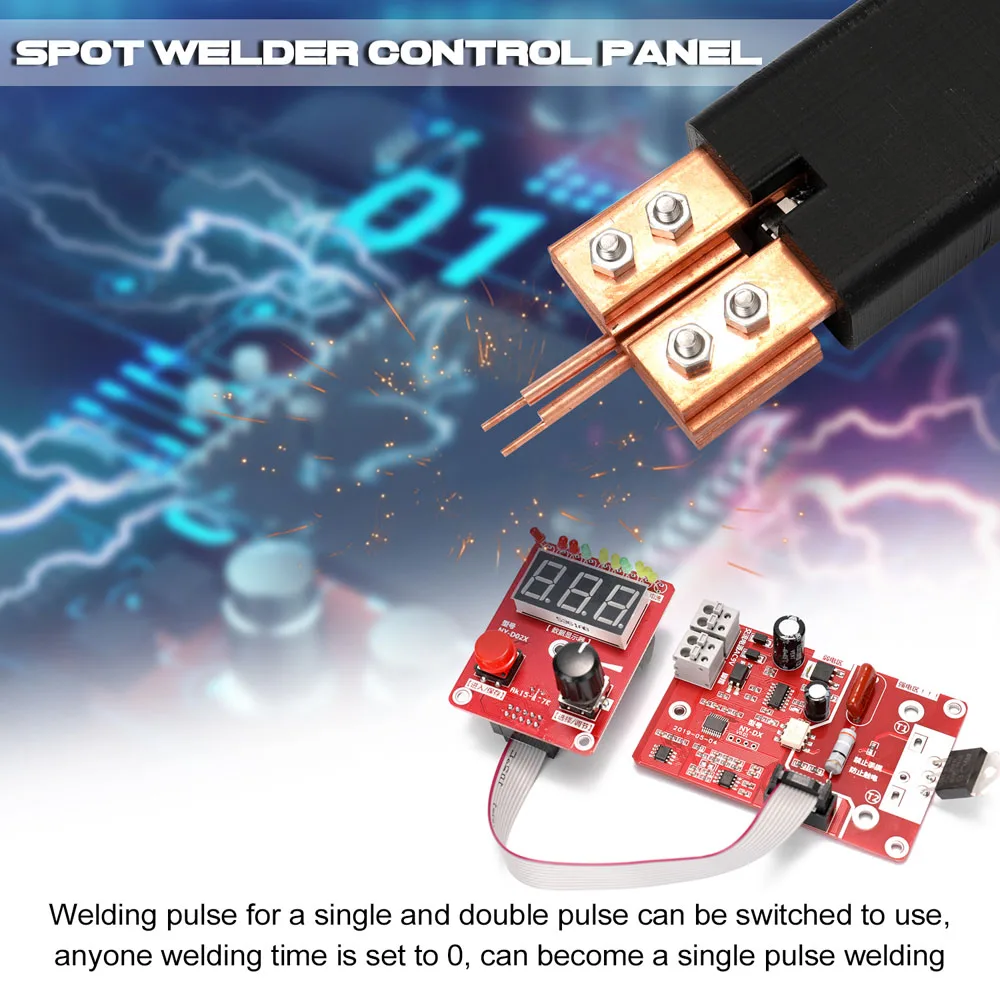

Сварочный Пульс для одного и двойного импульса может быть переключен на использование, любое время сварки устанавливается на 0, может быть получено одной импульсной сварки.
С компенсацией сетевого напряжения, в соответствии с изменением электричества, автоматически Отрегулируйте выход, чтобы гарантировать, что те же параметры при сварке с таким же теплом, чтобы поддерживать то же самое, паяное соединение.

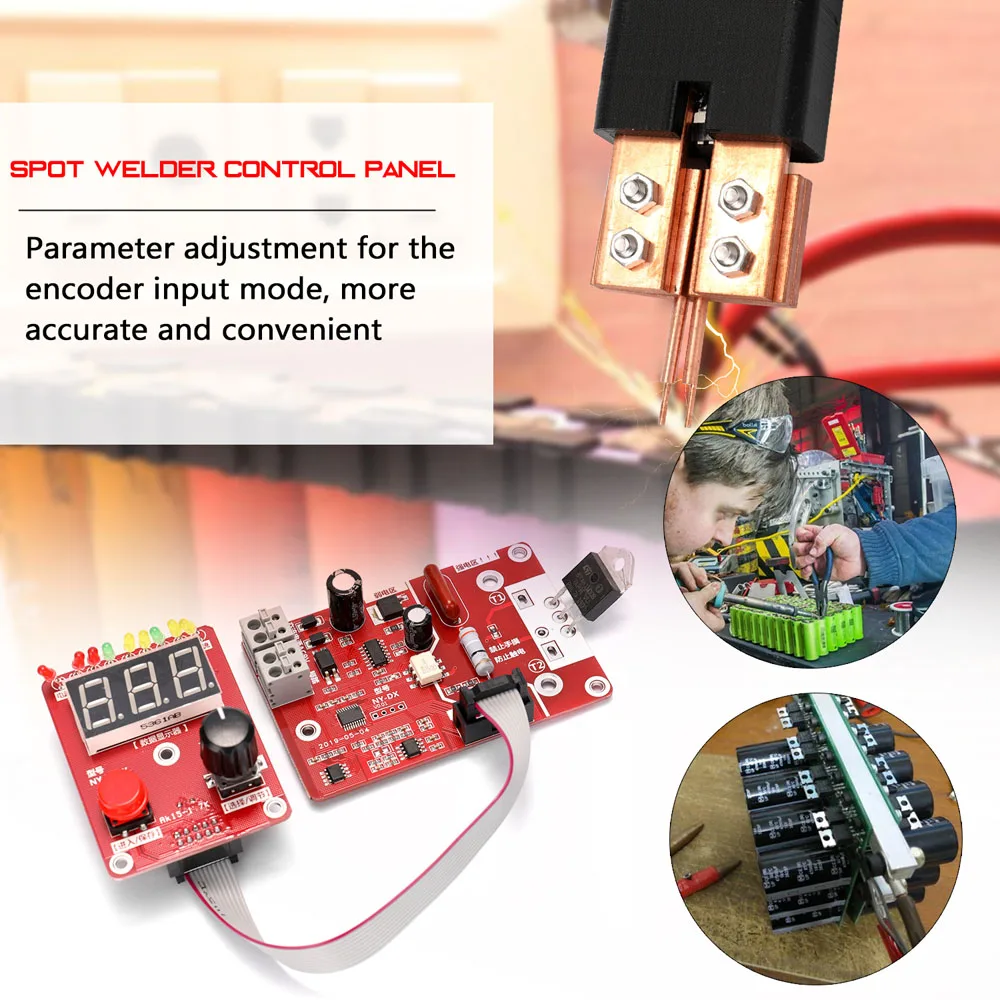

Настройка параметров для режима ввода датчика, более точный и удобный.
С функцией подсчета сварки, 0-999 диапазонов подсчета, и может быть сохранен.
Время ввода 0-100 циклов, единичный цикл (1 цикл составляет 20 мс) входной ток (300-999).
Текущий шаг регулировки составляет 0.1%, и регулирование более разделено, вы можете настроить его, если требуются другие диапазоны.
3 Синяя 0,56 дюймовая цифровая трубка, размер браузера, чем версия управления ручкой большого размера, наша ручка цифровой трубки составляет 0,36 дюйма.
Встроенная Мощность, педаль, триггер, запуск, время, ток, интервал, время, текущий индикатор, так что каждое состояние имеет четкую индикацию.

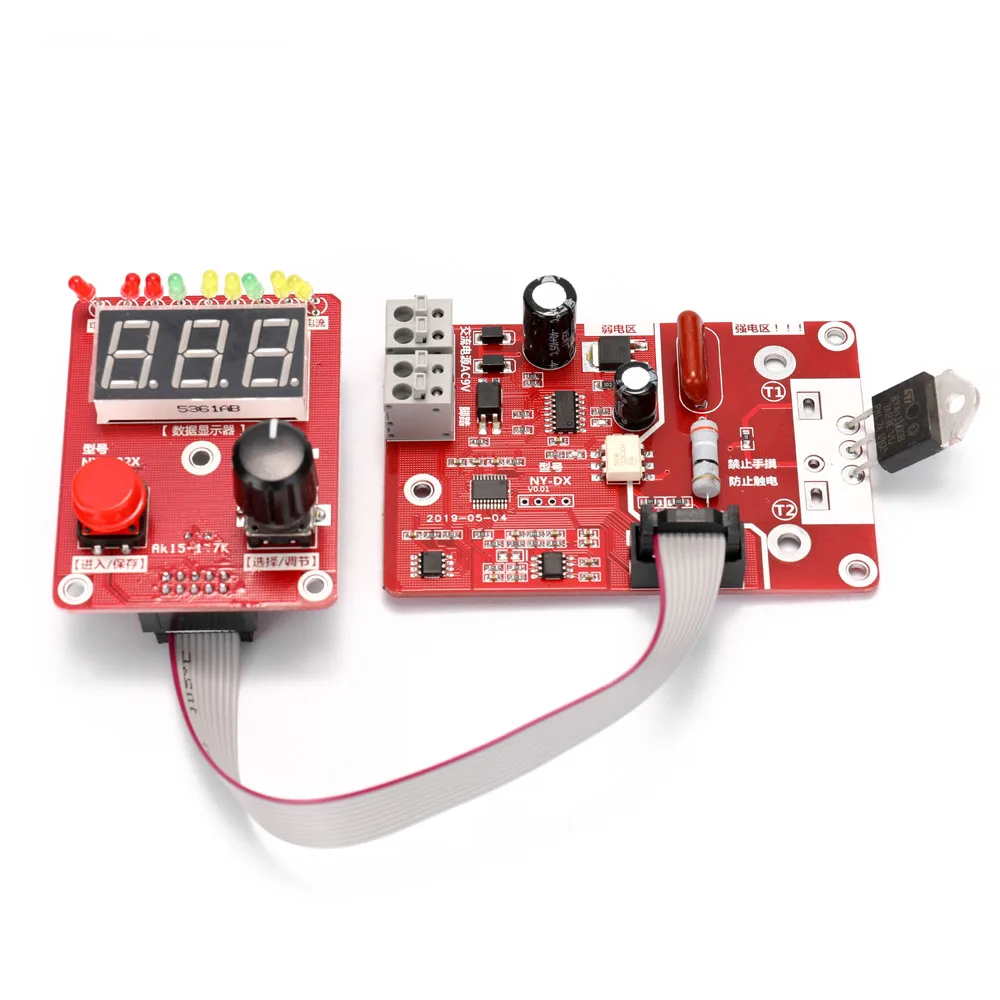

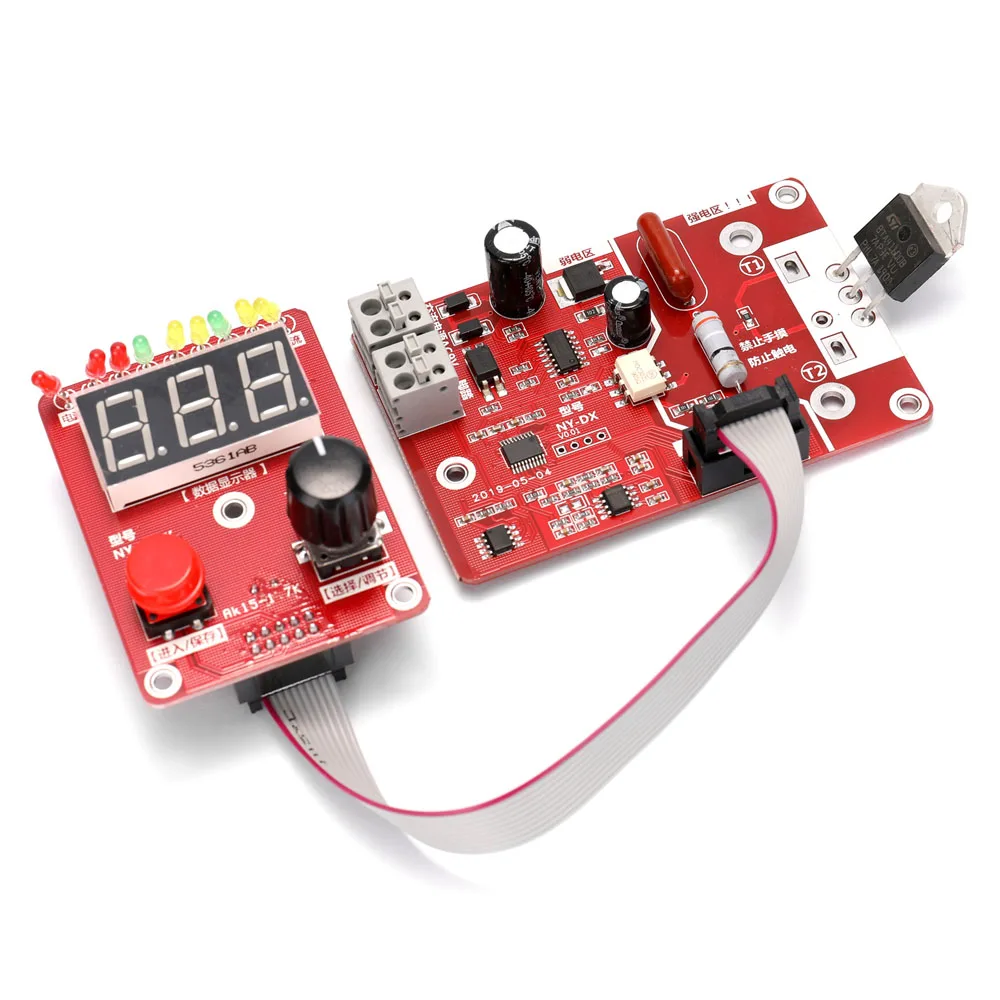

Вся плата использует промышленный микроконтроллер STM8 для основного блока управления.
Сильный и слабый благодаря изоляции оптопары, более безопасная работа.
Шнур питания и ножная линия переключателя с бесвинтовым терминалом, более удобный и надежный.
Конструкция надежной цепи обнаружения нулевого перекрестка для обеспечения точности фазы SCR sh ift.
Поставляется с 9 в 2 Вт силовым трансформатором, медной катушкой, с стабильным рабочим напряжением и высокой рабочей частотой.
Поставляется с качественной педалью для ног, износостойкой и может обеспечить долгий срок службы.

Инструкции по проводке:
3,1. Описание операционного индикатора

3,2. Описание состояния дисплея:
Контроллер имеет три вида рабочего состояния, подготовки сварки, запроса параметров, изменения параметров.
Подготовка к сварке: рабочий светильник остается ярким, время, ток, интервал, время, индикатор Тока выключен.
Параметр запрос: Бег индикатор светильник, время, силу тока, интервал времени, в настоящее время в соответствии с количество светильник, цифровая трубка-это, как правило, остаются яркими, значение дисплея для соответствующих значений параметров.
Изменение параметров: запуск индикатор светильник выключен, время, ток, интервал, время, ток, соответствующий количеству светильник, цифровая проблесковая трубка, значение отображается для соответствующего значения параметра изменить значение.

3,3. Сварочная подготовка:
С помощью (выберите/отрегулировать) кодировщик вращением против часовой стрелки, таким образом, что Бег светильник является проживания, время, силу тока, интервал времени, индикатор Тока светильник выключается на этот раз может быть сварные, значение дисплея цифровой трубки для измерения тока

3,4. Калибровка напряжения:
Потому что контроллер с функцией компенсации сетевого давления, поэтому при первой установке, для проведения калибровки напряжения, можно откалибровать только один. (Если вы не замените силовой трансформатор, вам не нужно повторно калибровать)

Калибровка:
В бегущем состоянии, нажмите на микро-открытие до времени, тока, интервальный светильник s весь светильник, затем Используйте мультиметр для измерения напряжения сети, например, измеренное напряжение 225 в, затем, роторный энкодер, цифровая трубка отображает значение 225, а затем дважды щелкните микропереключатель, Выйдите из калибровки.

3,5. Количество очищено:
Контроллер с функцией подсчета сварки, в работе сварки, каждая сварка, подсчет сварки автоматически увеличивается на 1. 0-999 диапазонов подсчета.
Если вы хотите очистить, в бегущем состоянии, дважды нажмите кнопку [ввод/Сохранение], счет автоматически очищается.

Характеристики:
Название: контроллер
Модель: NY-D02
Тип: 40A 9-110 В, 40A 9-220 В, 100A 9-110 В, 100A 9-220 В(Опционально)
Размер посылка: 175*95*60 мм/6,89*3,74*2,36 дюймов
Посылка Вес: 430 г/0.95lb

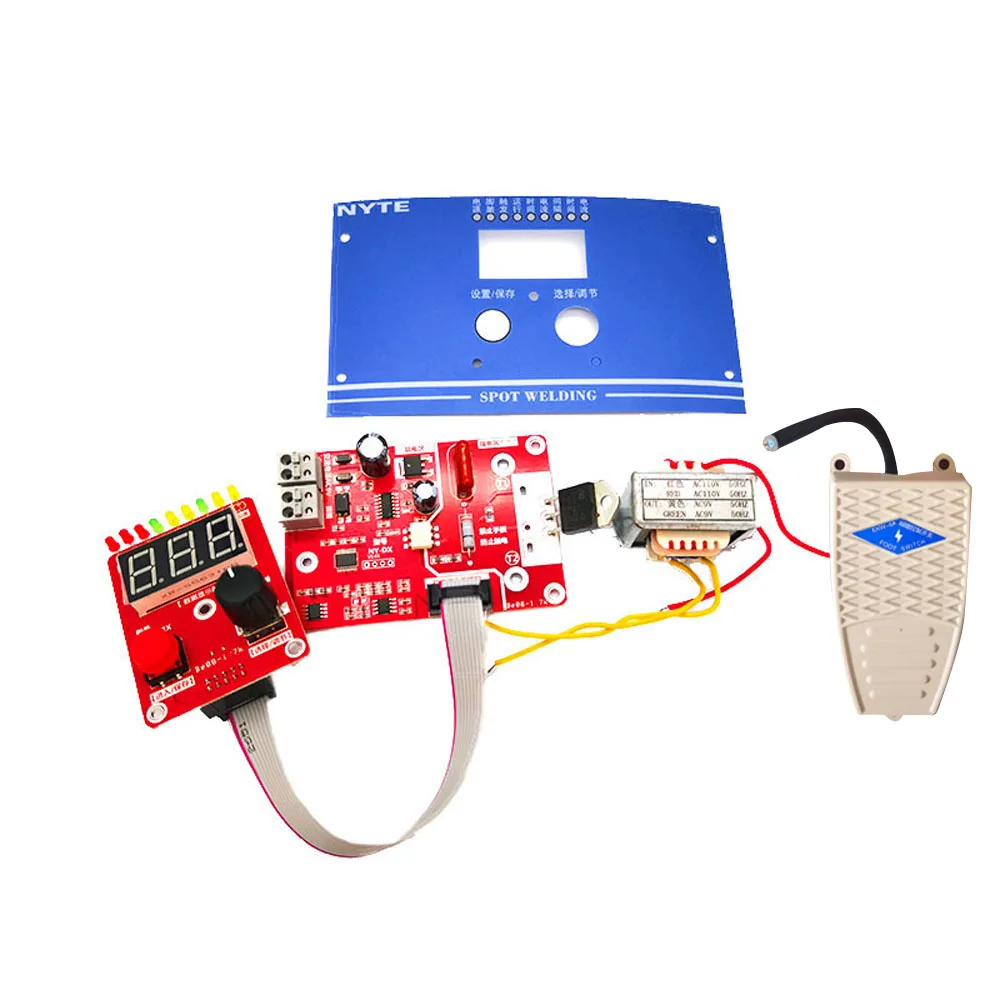

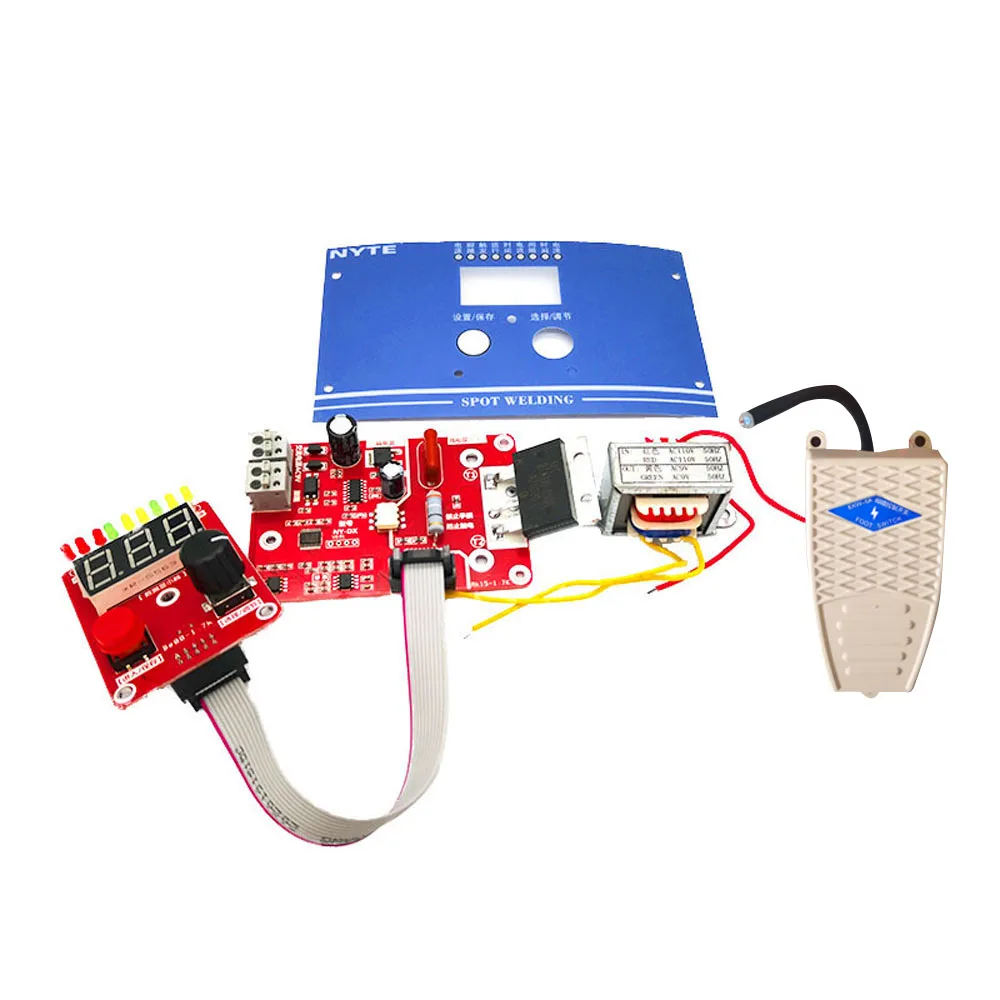

Упаковочный лист:
1 * Контроллер точечной сварки
1 * Силовой трансформатор
1 * педаль
