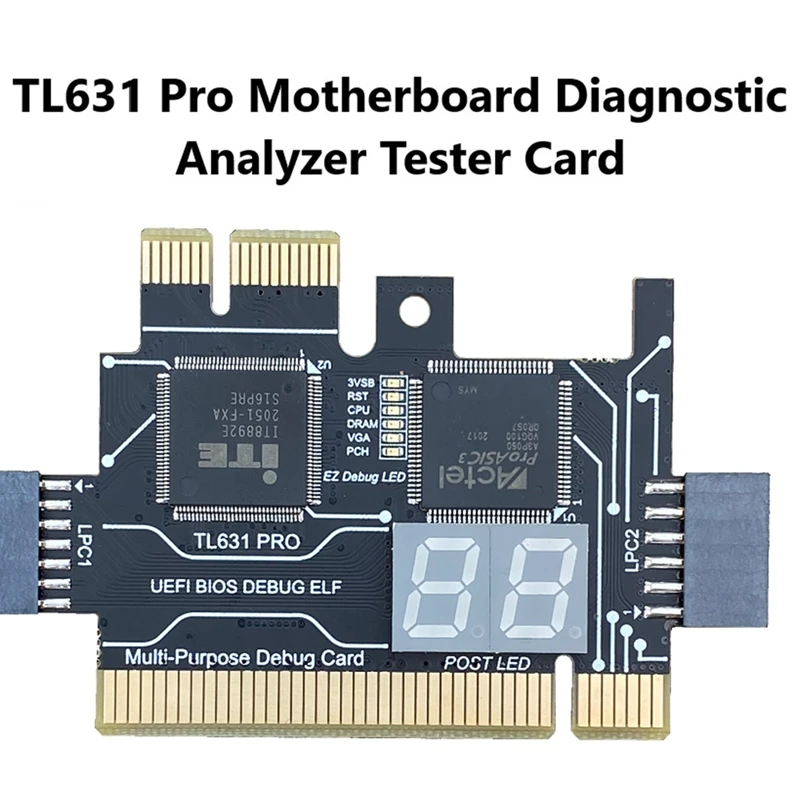

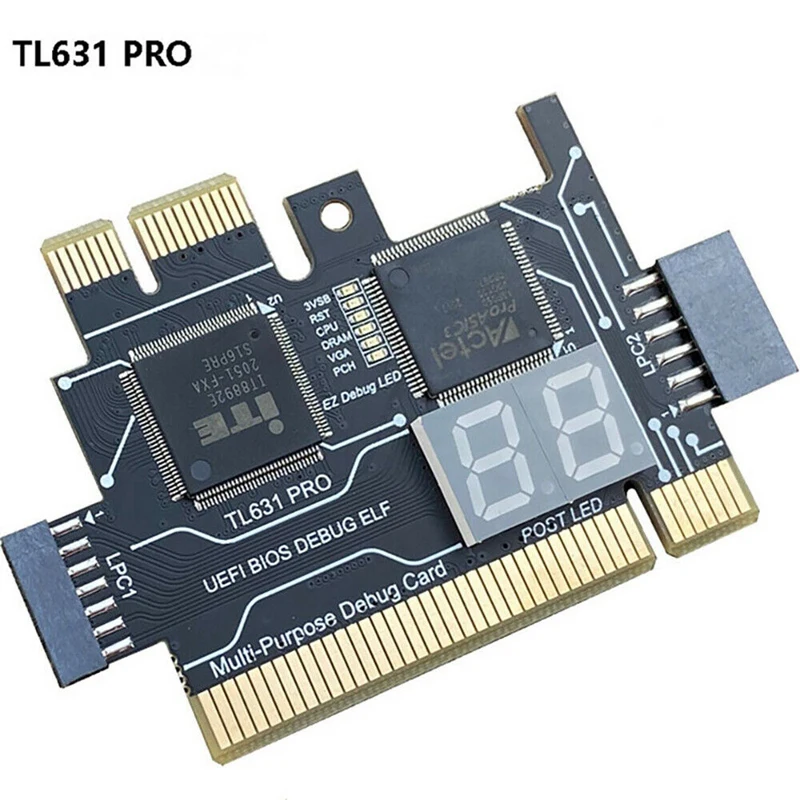

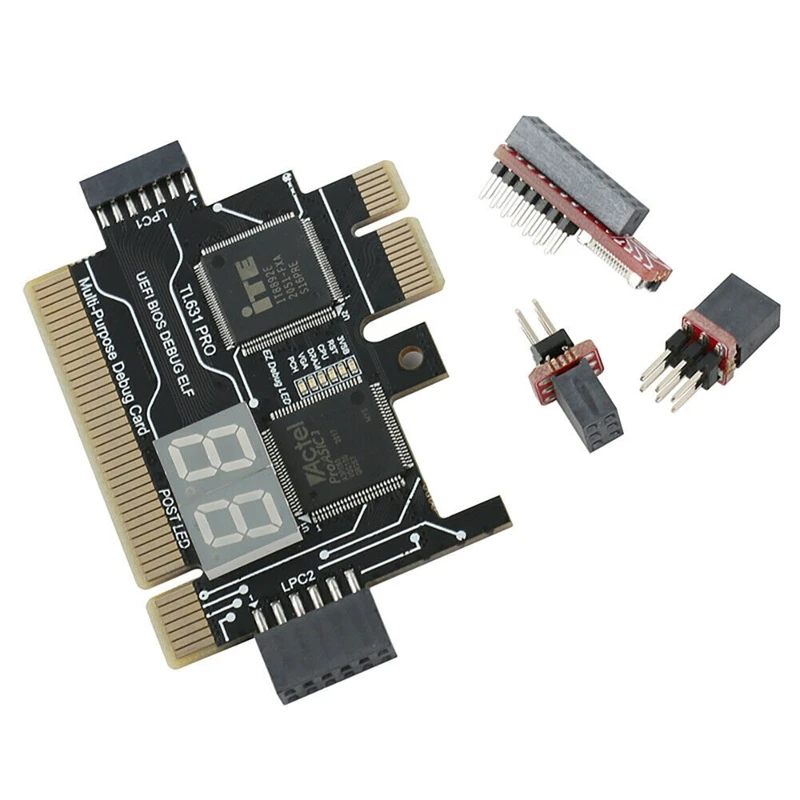

Диагностический Мини-анализатор материнской платы TL631 Pro | Компьютеры и офис

1. TL631 использует новый чип серии флэш-памяти 130-nanometer actel ProASIC3 с новой чистой системой. Наследуем стиль семейного дизайна.

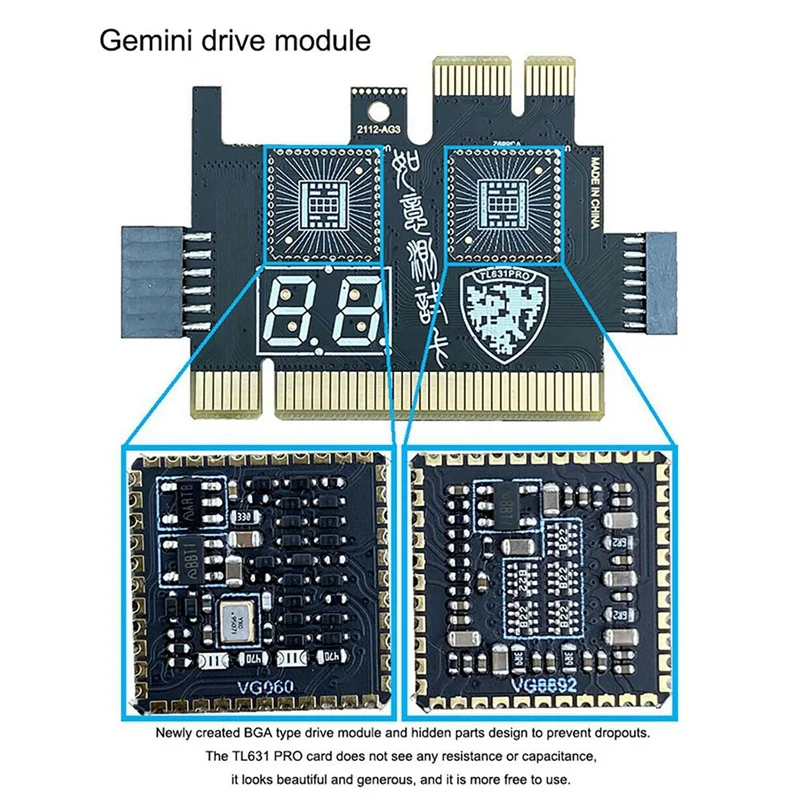

2. Модуль привода Gemini: модуль драйвера типа BGA, дизайн деталей.

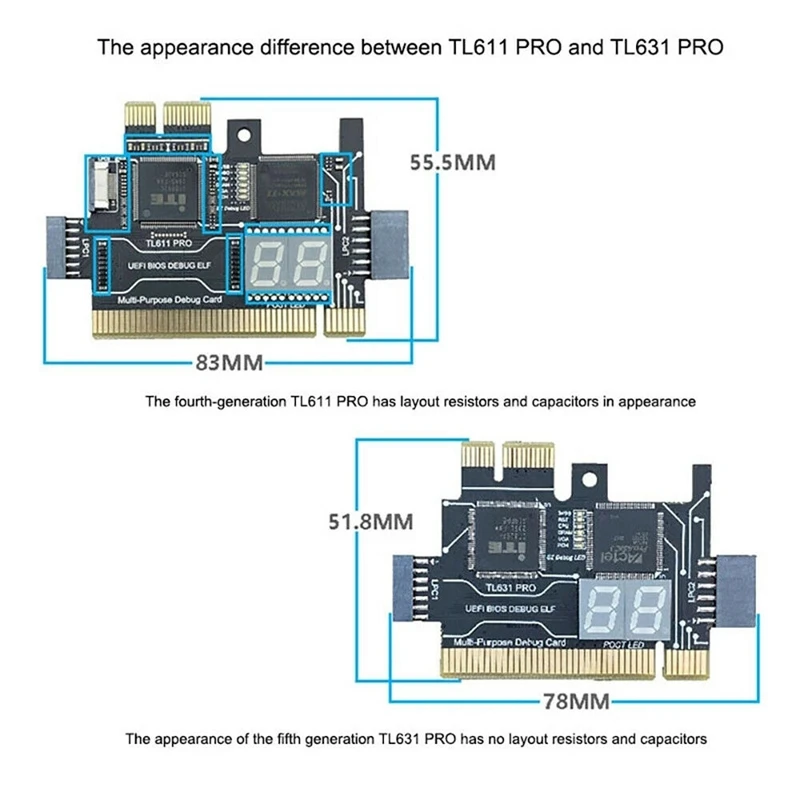

3. Карта TL631 PRO не имеет сопротивления и ёмкости, выглядит красиво и щедро. Используйте его более свободно.

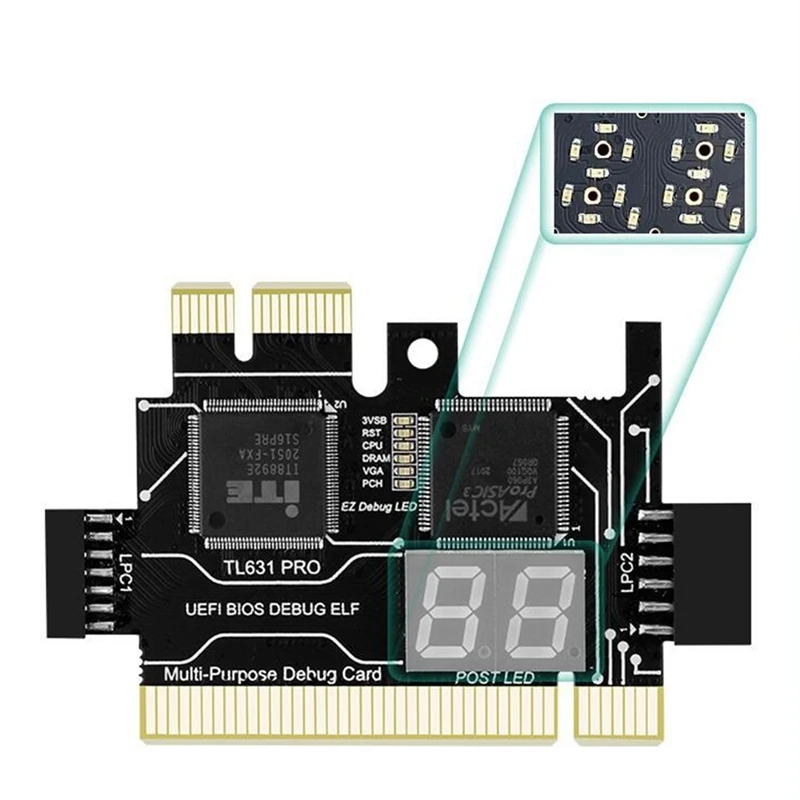

4. Интегрированная цифровая трубка: саморазработанная связывающая цифровая трубка, брендовый светодиодный сердечник, яркий и удобный, тонкий и научный смысл.

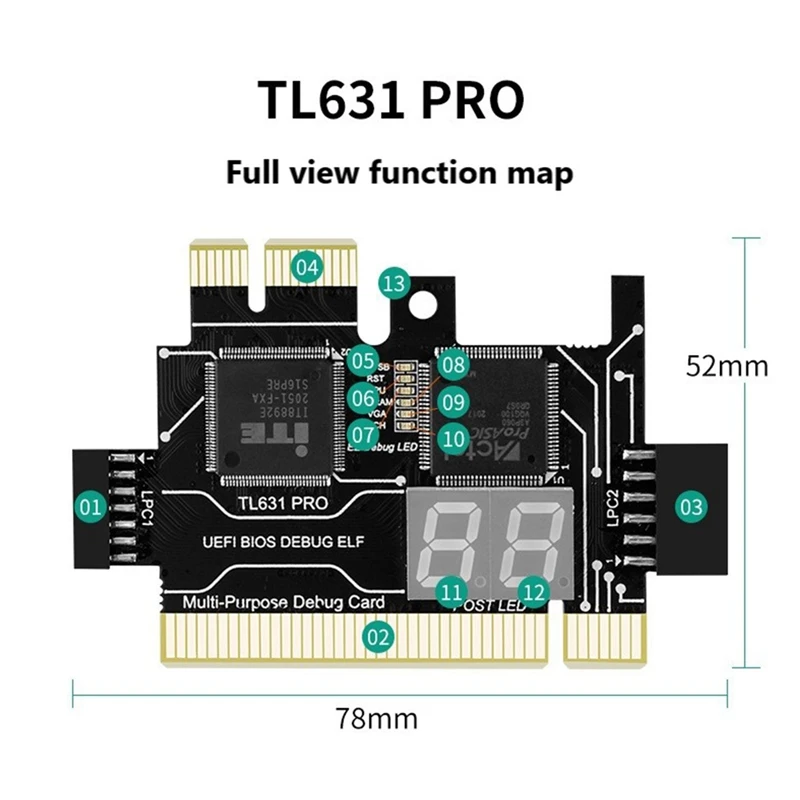

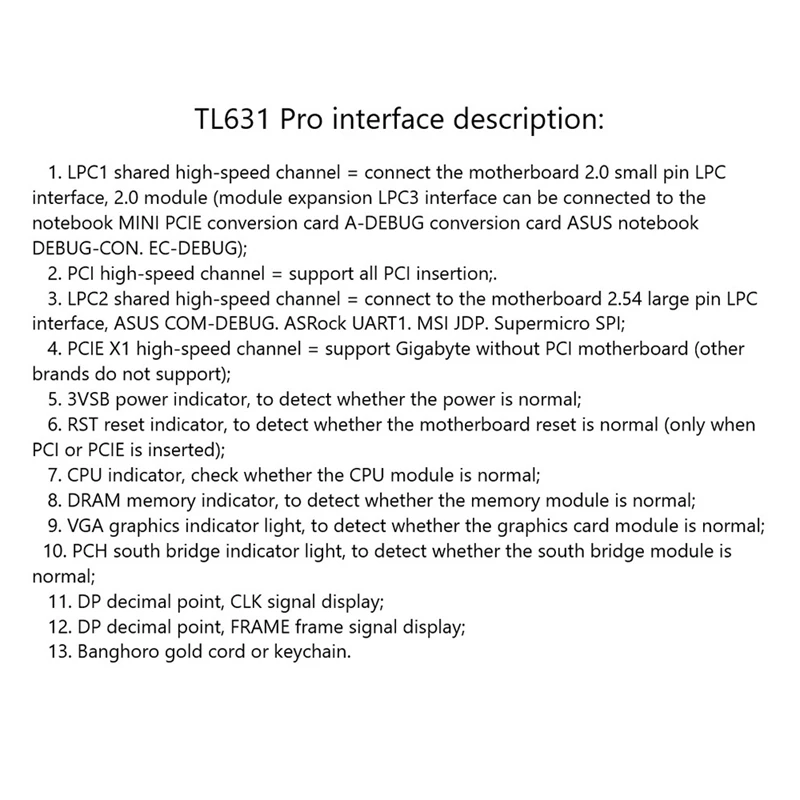

Описание интерфейса TL631 Pro:

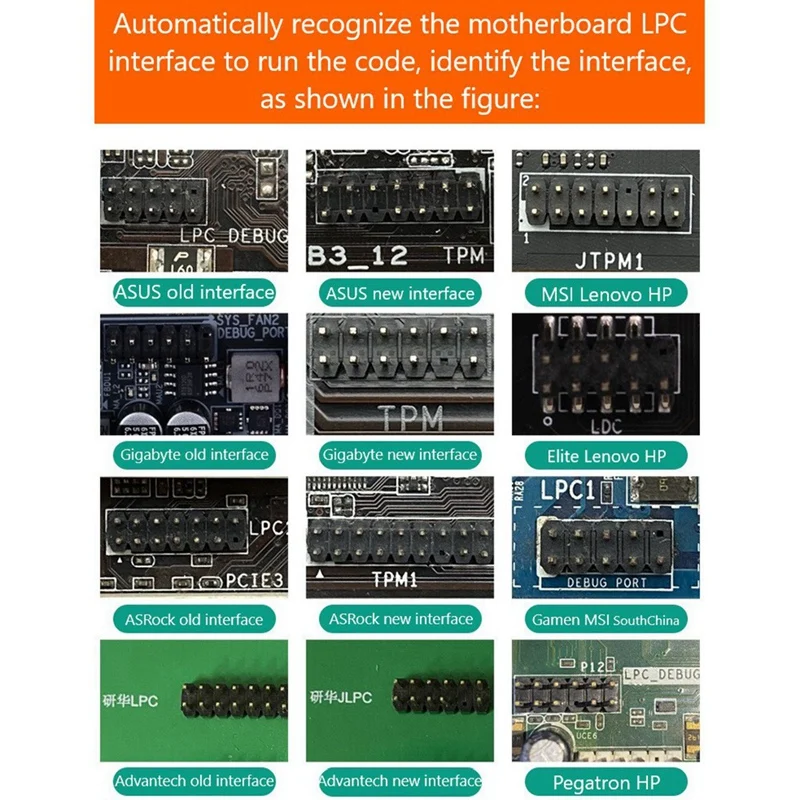

1: LPC1 общий высокоскоростной канал = подключение к материнской плате 2,0 маленький контактный интерфейс LPC, модуль 2,0
(Модуль расширения LPC3 интерфейс можно подключить ноутбук мини PCIE конверсионная карта, A-DEBUG конверсионная карта, ASUS ноутбук Delight-CON. EC-DEBUG).
2: высокоскоростной канал PCI = Поддержка всех разъемов PCI.

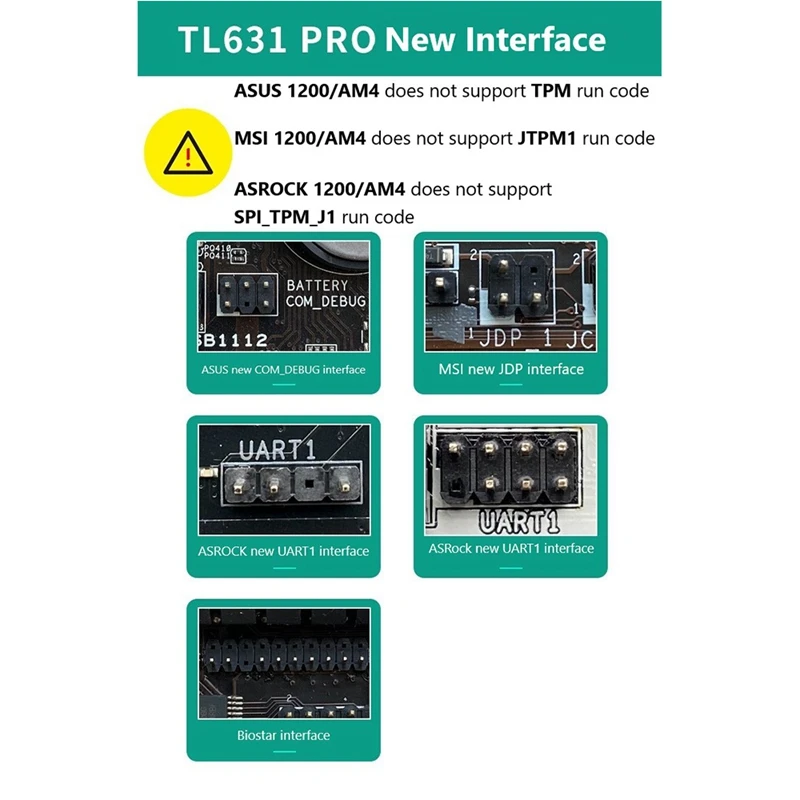

3:LPC2 общий высокоскоростной канал = подключение к материнской плате 2.54 большая брошь интерфейс LPC, ASUS COM-DEBUG. ASRock UART1, MSI JDP, Supermicro SPl.
4: высокоскоростной канал PCIE X1 = поддержка Gigabyte без материнской платы PCI (другие бренды не поддерживают).
5: индикатор питания 3VSB, чтобы определить, является ли мощность нормальной.
6:RST индикатор сброса, чтобы определить, является ли сброс материнской платы нормальным (только при вставке PCI или PCIE)
7: светильник индикатора ЦП, чтобы определить, является ли модуль ЦП нормальным.
8: индикатор памяти DRAM, чтобы определить, является ли модуль памяти нормальным.
9: светильник графического индикатора VGA, чтобы определить, является ли модуль видеокарты нормальным.
10: светодиодный светильник PCH south bridge, чтобы определить, является ли модуль south bridge нормальным.
11:DP Десятичная точка, CLK сигнальный дисплей.
12:DP Десятичная точка, рамка отображения сигнала.
13: резьбовое отверстие
Цвет: черный
Материал: печатная плата + электронные компоненты
Размер: 78x52 мм
Типы: A/B

Посылка:
1 x диагностическая карта TL631 Pro
/
1 x диагностическая карта TL631 Pro
1x2,0 модули
2x2,54 modulesard

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
