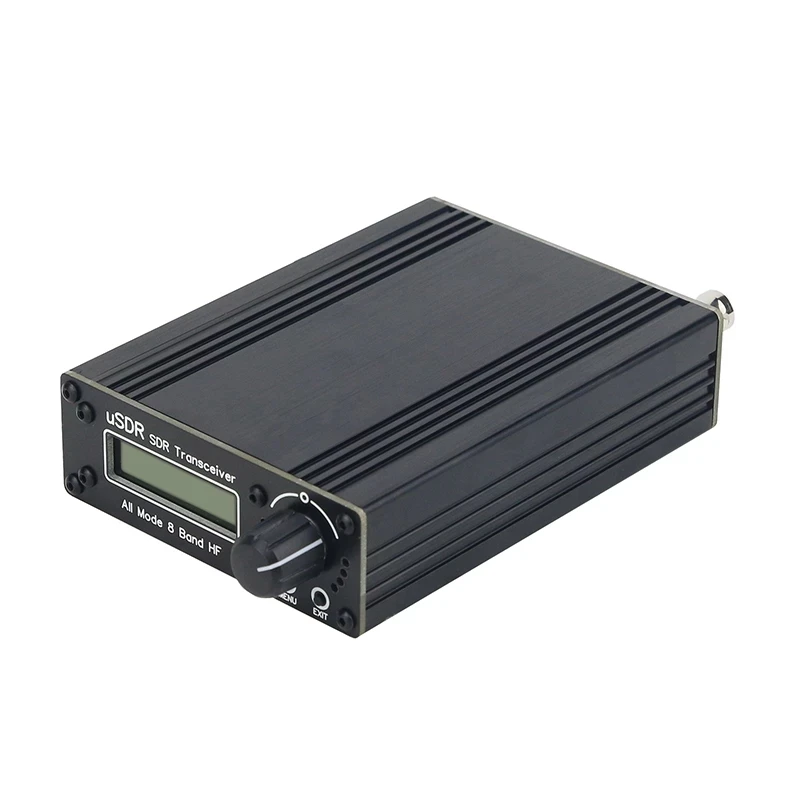

USDR USDX 10 м/15 м/17 м/20 м/30 м/40 м/60 м/80 м 8-полосный SDR все режимы HF SSB QRP трансивер ветчина -

USDR USDX 10 м/15 м/17 м/20 м/30 м/40 м/60 м/80 м 8-полосный SDR все режимы HF SSB QRP трансивер ветчина -

Описание:


QCX-SSB GitHub://github.com/threeme3/QCX-SSB/tree/feature-rx-improved

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Ультра-маленький размер позволяет легко носить с собой для использования на открытом воздухе. Он принимает 1602N ЖК-экран, встроенные динамики. Поддержка подключения к ПК и использование программного обеспечения FT8, JS8, FT4 и других цифровых режимов управления, поддержка автоматического декодирования CW.

Он оптимизирован от аппаратного обеспечения с открытым исходным кодом. Мощное программное обеспечение поддерживает использование меньшего количества аппаратных средств для завершения SW трансивера и поддерживает режим SSB (качество приема очень хорошее, качество передачи немного хуже). Кроме того, разработчик также разработали для него режим AM/FM, но AM/FM определяется как функция подарка. Не ожидайте, что AM/FM слишком высокий.

Аппаратные средства имеют следующие особенности:

Чехол Размеры: 82,8 мм * 28,8 мм * 110 мм;

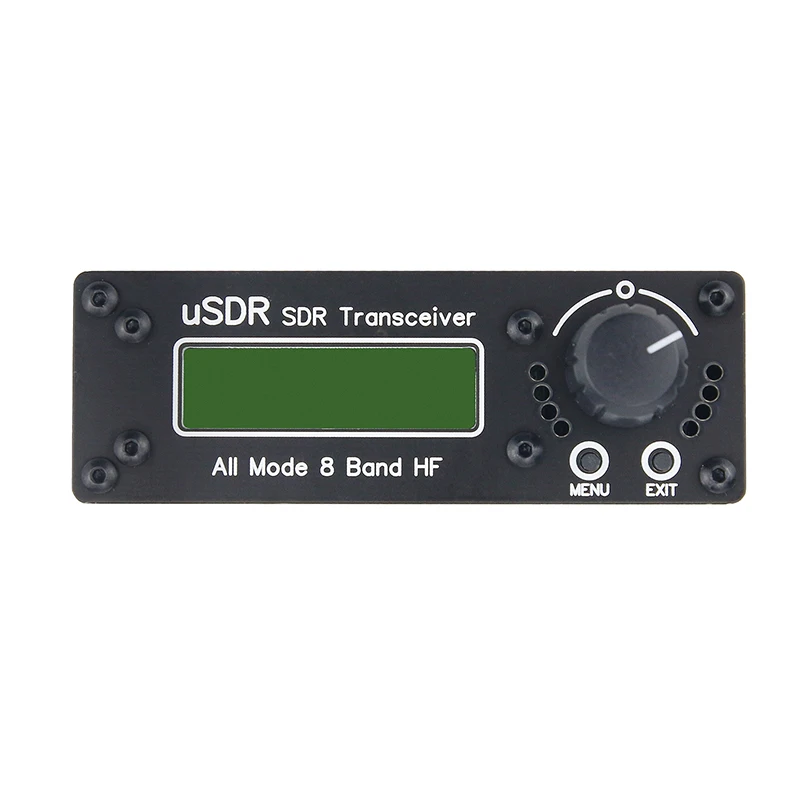

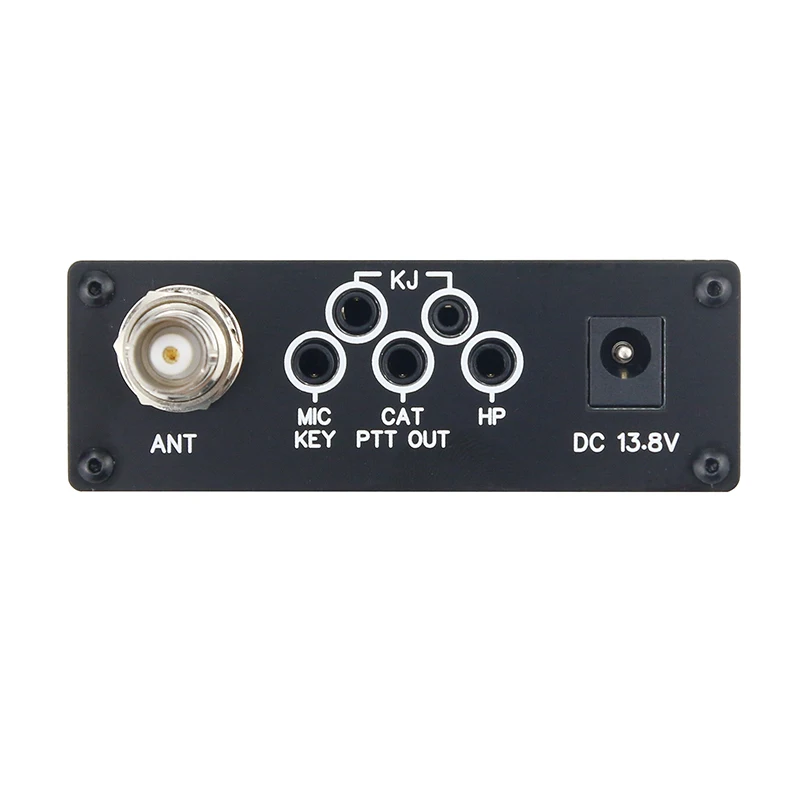

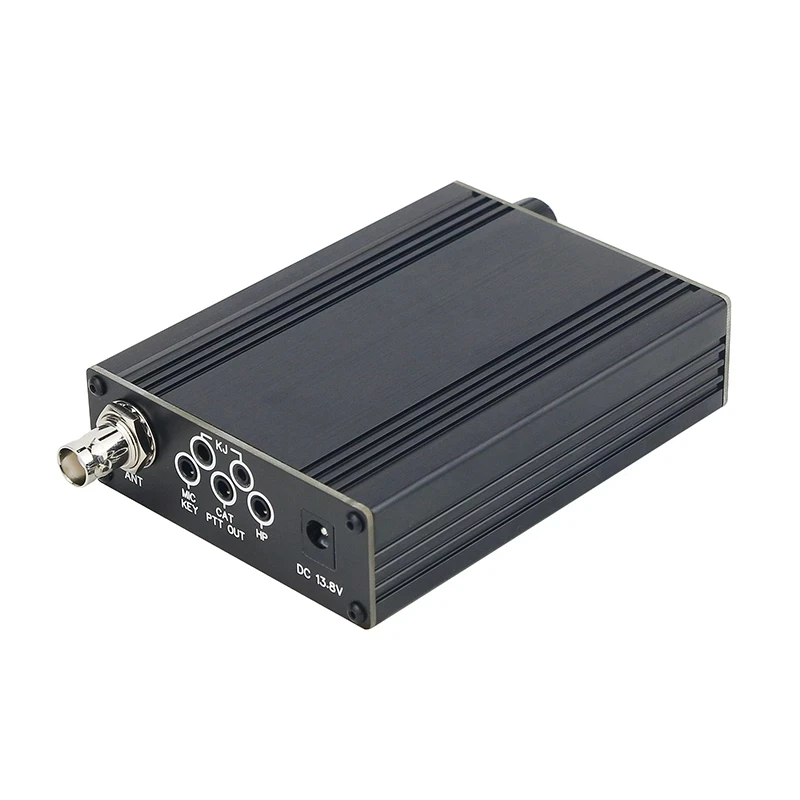

Взаимодействие и дисплей: Поворотный кодировщик; Меню + кнопка выхода; Жидкокристаллический дисплей 1602N; Выходной интерфейс наушников; Интерфейс CAT; Интерфейс PTT_OUT (используется для управления внешним усилителем мощности); Интерфейс микрофона MIC; электрический ключевой интерфейс; K-head микрофон или интерфейс гарнитуры (встроенный 5 проводов); Антенный интерфейс-интерфейс BNC; Мощность интерфейс 5,5*2,0 спецификации. Встроенный динамик с полостью (общий эффект).

Поддержка 8 диапазонов частот:

80-метровый радиус (3,5 МГц);

60-метрового диапазона (5,3 МГц);

40 м (7 МГц);

Водонепроницаемость: 30 метров (10 МГц);

20-метрового диапазона (14 МГц);

17-метрового диапазона (18 МГц);

15-метровый ремешок (21 МГц);

Диапазон 10 м (29 МГц);
Особенности:
-8 охват полосы 80 м/60 м/40 м/с возможностью погружения на глубину до 30 м/20 м/17 м/15 м/10 м
-Отличная печатная плата, дизайн макета в соответствии с высокочастотными схемами, чтобы обеспечить отличную производительность
-Может достигать 3-5 Вт мощности в 8 диапазонах и резервировать до-220 посылка колодки, необходимые для обновления
-Высокая эффективность выбросов, 80 м/60 м/40 м/30 м/20 м эффективность выше 85%, 17 м/15 м эффективность выше 80%, эффективность 10 м выше 70%
-Высокая точность для бренда KDS TCXO, точность частоты лучше, чем 1ppm, стабильность частоты лучше, чем 0,5 ppm
-Независимая основная плата и RF плата, чтобы избежать собственных помех сигнала.
-Ультра-Малый размер: 82,8x28,8x110 мм/3,3x1,1x4,3 "(за исключением выступающих частей)
-Богатые интерфейсы (CAT, PTT OUT, MIC/KEY, K-head микрофон)
-Все ЛПФ деталях используются 100V C0G/NP0 конденсаторы
-Используйте оригинальное Магнитное реле Omron
-Используйте оригинальный чип LM4562 или LM833 op amp
-Встроенный динамик с полостью
-Интерфейс антенны BNC

Список функций:
-Простой, веселый и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR
-EER Class-E управляемый SSB передача-этап
-Около 5 Вт PEP SSB выход от 13,8 V питания
-Поддержка всех режимов: USB, LSB, CW, AM, FM
-Фильтры DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц полоса пропускания
-Особенности DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовое срабатывание Xmit (VOX), аттенюаторы RX (ATT), ворота TX Noise gate, Управление приводом TX, регулятор громкости, дБм/с-метр
-SSB противоположный боковой диапазон/подавление передачи: лучше, чем-45dBc, IMD3 (двухцветный) -33dBc, получение: лучше, чем-50dBc
-Многополосная поддержка, непрерывная настройка через полосы 160-10 м (и от 20 кГц .. 99 МГц с потерей производительности)
-Прошивка с открытым исходным кодом, построенная с IDE для Arduino; Позволяет экспериментировать, могут быть добавлены новые функции, материалы могут быть разделены через Github, программное обеспечение-Сложность: 2000 строк кода
-VOX на базе программного обеспечения, который может использоваться как быстрый полный пробой (QSK и semi-QSK операции) или помощь в переключении RX/TX для работы с цифровыми режимами (не требуется интерфейс CAT или PTT), внешний выход PTT/PA контроль с TX-задержкой
-Простая установка модификации с 8 сменными компонентами и 8 проводами
-Легкий и недорогой дизайн трансивера: из-за сцены EER-transmitter class-E Высокая энергоэффективность (не требуется громоздких радиаторов), И имеет простой дизайн (не требуется сложный сбалансированный линейный усилитель мощности)
-Полностью цифровая и программная SSB передача-этап: образцы микрофона-вход и реконструкция ssb-сигнала путем управления фазой SI5351 PLL (через крошечные изменения частоты более 800 кбит/с I2C) И амплитуда па (через ШИМ цепи формирования ключа PA)
-Полностью цифровой и программный SDR приемник-этапы (дополнительно): образцы I/Q (комплекс) сигнала от квадратурного детектора дискретизации цифрового миксера, И выполняет под углом 90 градусов; Фазового сдвига математическим в программном обеспечении (Гильберта-преобразования) и прекращает одну сторону ремешка, добавив их
-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)
-Уровень шума приемника MDS: -135 ДБм на 28 МГц (в 200 Гц BW)
-Селективность переднего приемника: Крутой-45 дБ/десятилетний скручивающийся +/-2 кГц от настроенной частоты
-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб
-CW декодер, прямой/Iambic-A/B keyer
-VFO A/B + RIT и Split, и соответствующий релейный диапазон-Переключение фильтра через I2C
-Поддержка CAT (поднабор TS480)

Посылка включает в себя:

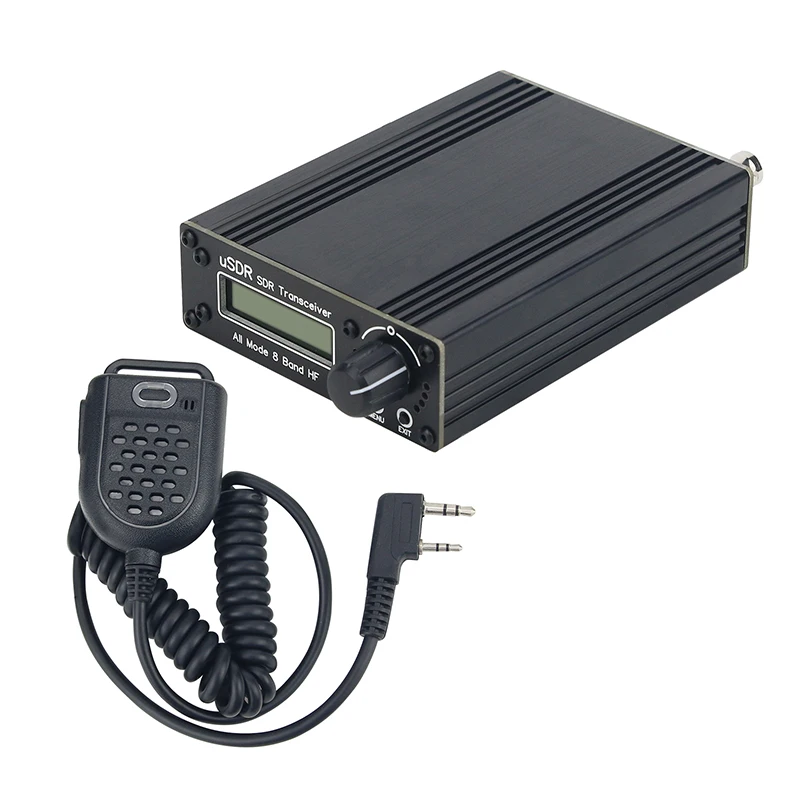

-1 приемопередатчик

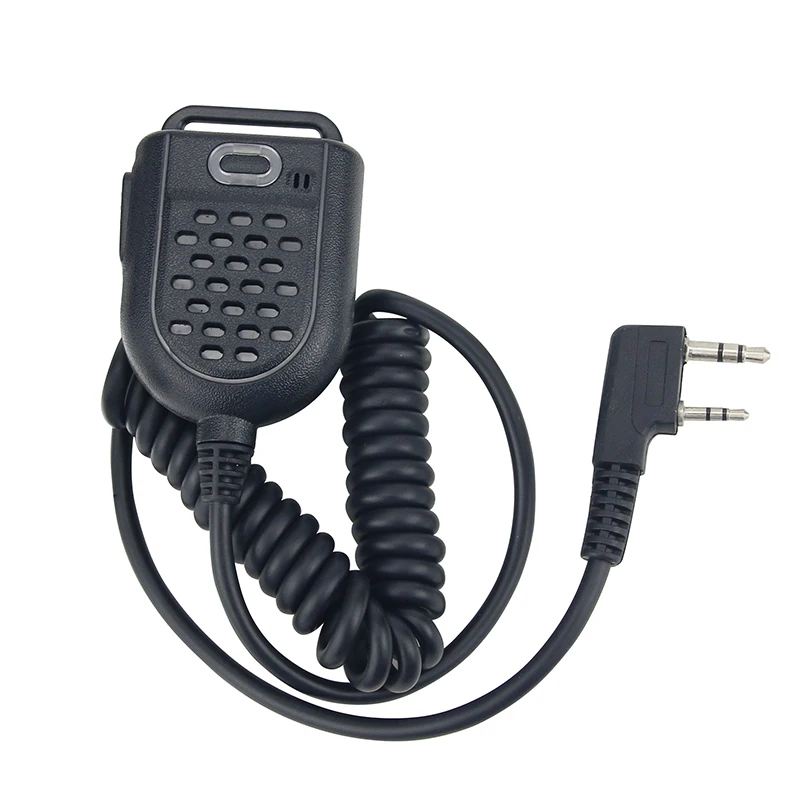

-1 микрофон
