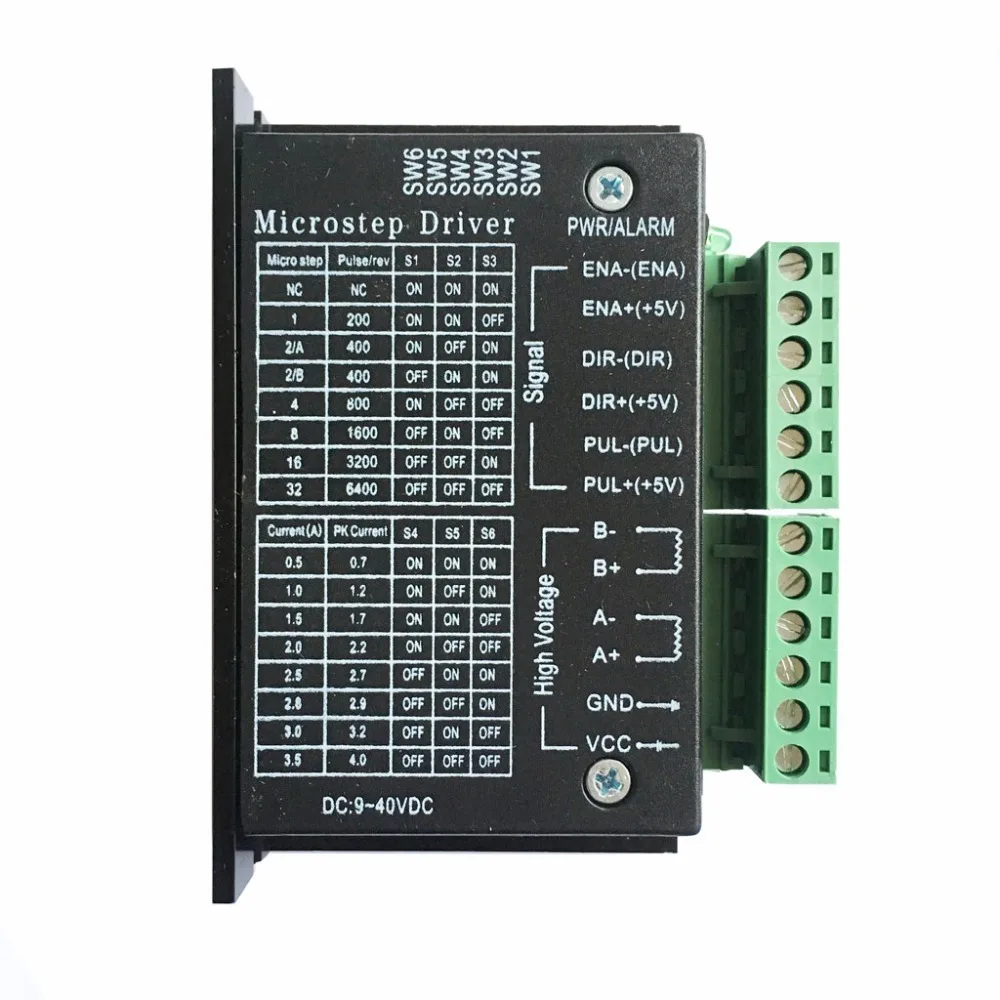

Драйвер RKP-TB6600 шаговых двигателей серии Nema 17/23/34 для 3D принтеров и станков ЧПУ.Драйвер RKP-TB6600 подходит для работы с 2-х фазными и 4-х фазными шаговыми двигателями высокой мощности при больших нагрузках.Драйвер TB6600 оптимально подходит для управления биполярными и униполярными шаговыми двигателями с пиковым током до 4А.Драйвер имеет встроенную защиту от перегрева, пониженного напряжения и токовой перегрузки.Драйвер имеет шесть вариантов микрошага. Максимальное деление шага до 6400 шагов/оборот.Входные сигналы оптоизолированы высокоскоростными оптронами.Драйвер RKP-TB6600 выполнен в закрытом корпусе.Характеристики:Напряжение питания: 9 - 42 В постоянного токаМаксимальный выходной ток: 4 АДля двигателей: Nema 17/23/34 (фланец 42/57/86 Stepper Мотор)Микрошаг: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32Размеры: 96 x 57 x 35.6 ммВес: 170 гр.Ток 4А является максимальным кратковременным, рабочий ток не должен превышать 3.5 А.Драйвер имеет следующие выводы:VCC — подключение внешнего источника для питания ШД;GND —подключение Земли;A+ — подключение + первой обмотки ШД;A- — подключение - первой обмотки ШД;B+ — подключение + второй обмотки ШД;B- — подключение - второй обмотки ШД;PUL+ — вход сигнала STEPPUL- — выход сигнала STEPDIR+ — вход сигнала DIRDIR- — выход сигнала DIRENA+ — вход сигнала ENABLEENA- — выход сигнала ENABLE
