Описание товара

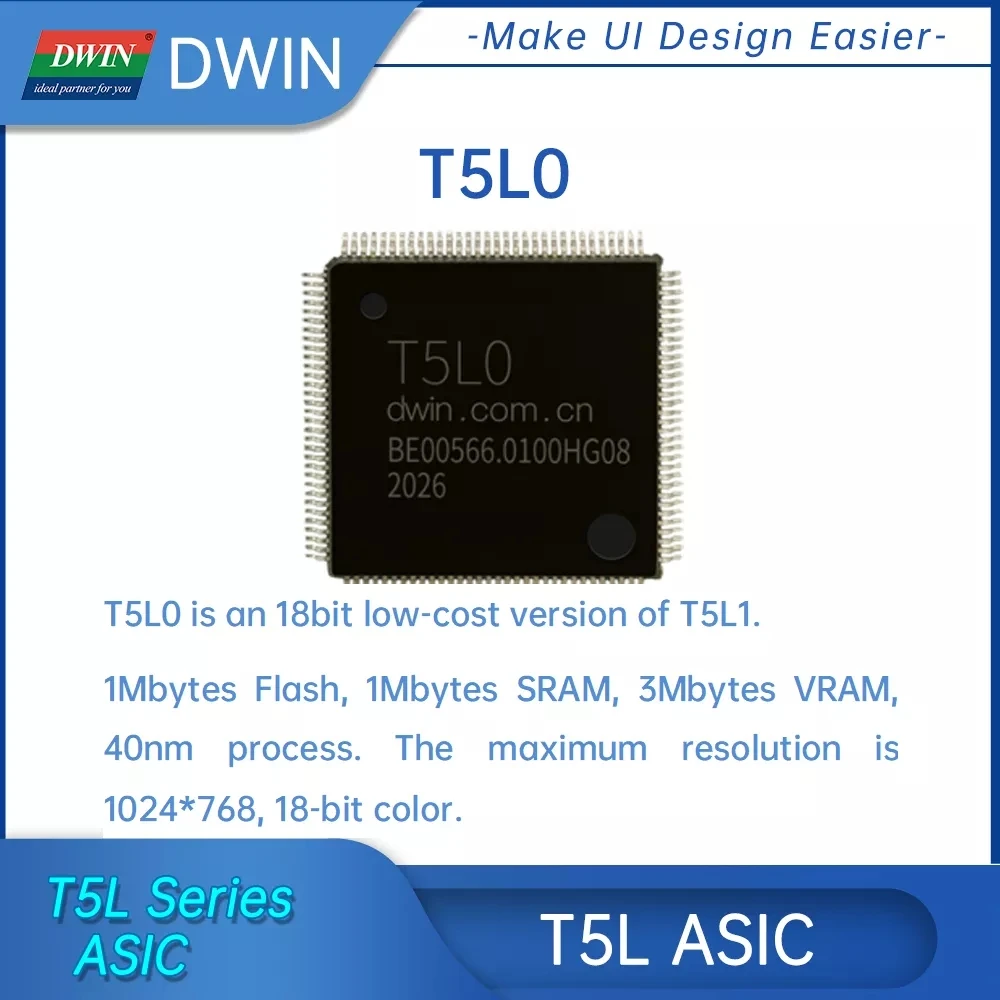

Дисплей находится под T5L ASIC, который включает в себя два ядра, а именно GUI & OS.

Ядро ОС можно открыть клиенту для второго развития под ОС.

GUI предназначен для дизайна интерфейса пользовательского интерфейса, поддерживает функцию отображения данных/ввода, отображения текста/ввода, кривых в реальном времени, прокрутки, скольжения страницы, загрузки данных, графики и т. д.

Работает под процессором 8051, частотой 250 МГц.

Он состоит из 16 Мб флэш-памяти, 128 Кб оперативной памяти, 512кб или флэш-памяти. Расширение вспышки поддерживается по вашему требованию.

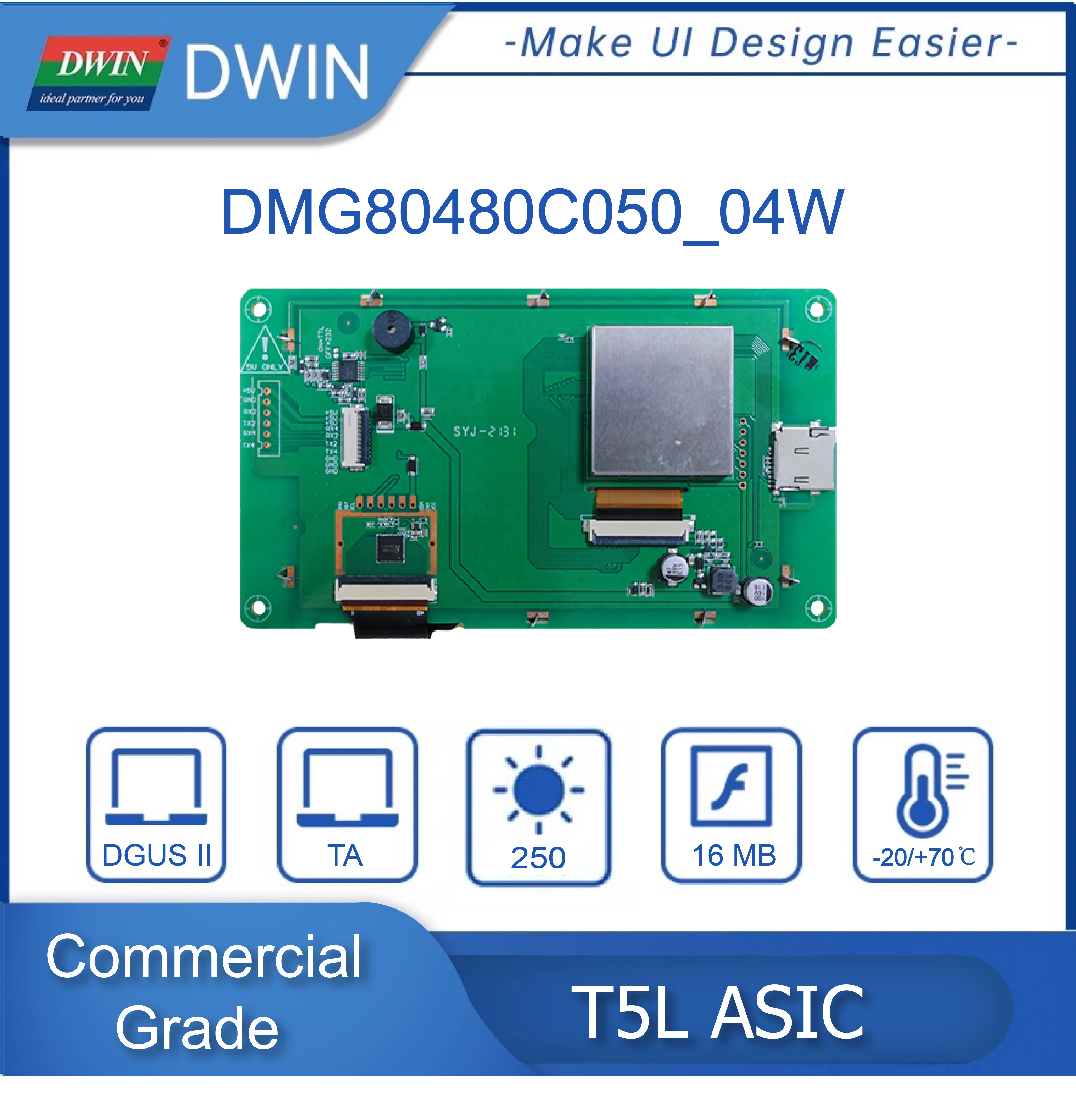

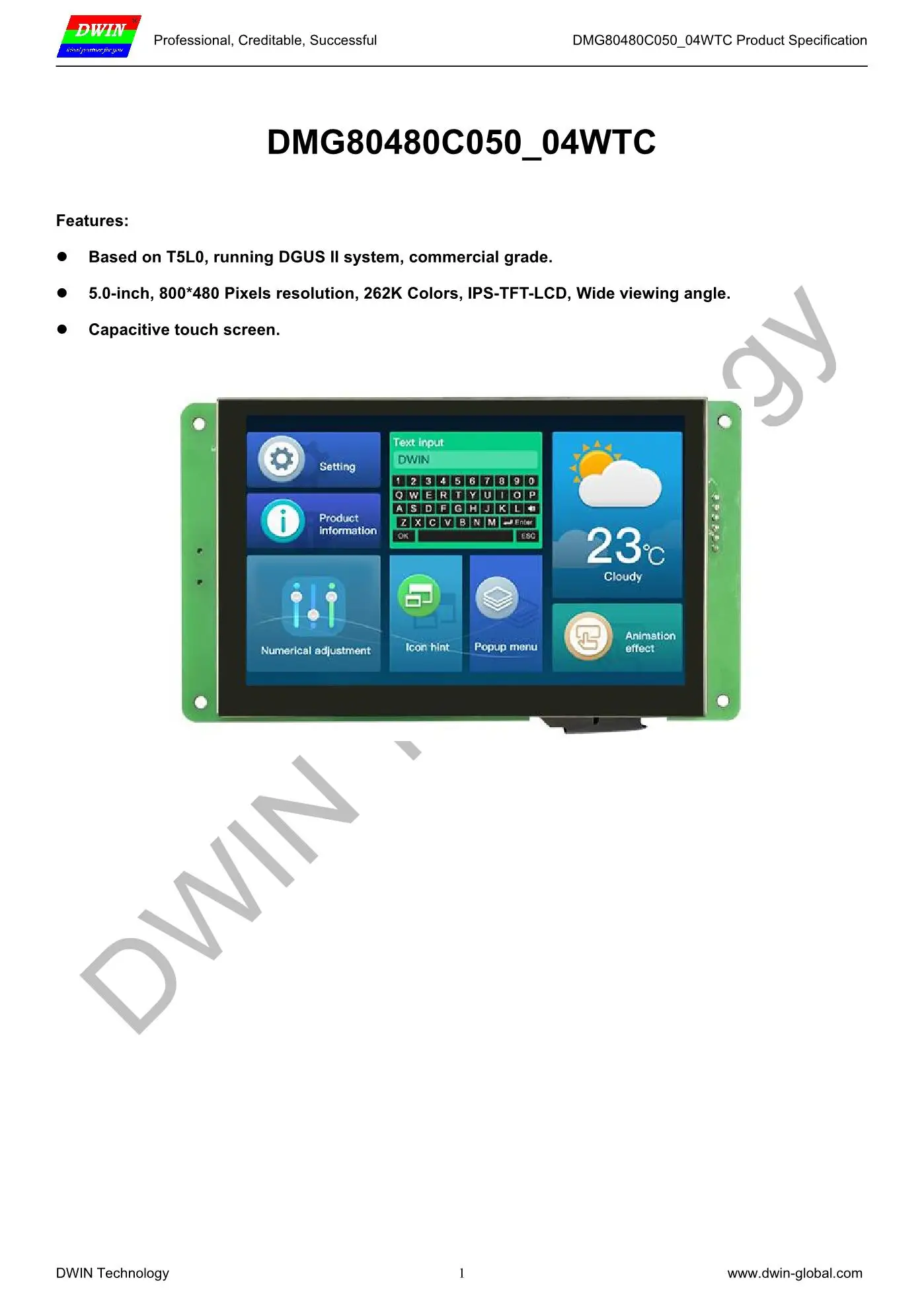

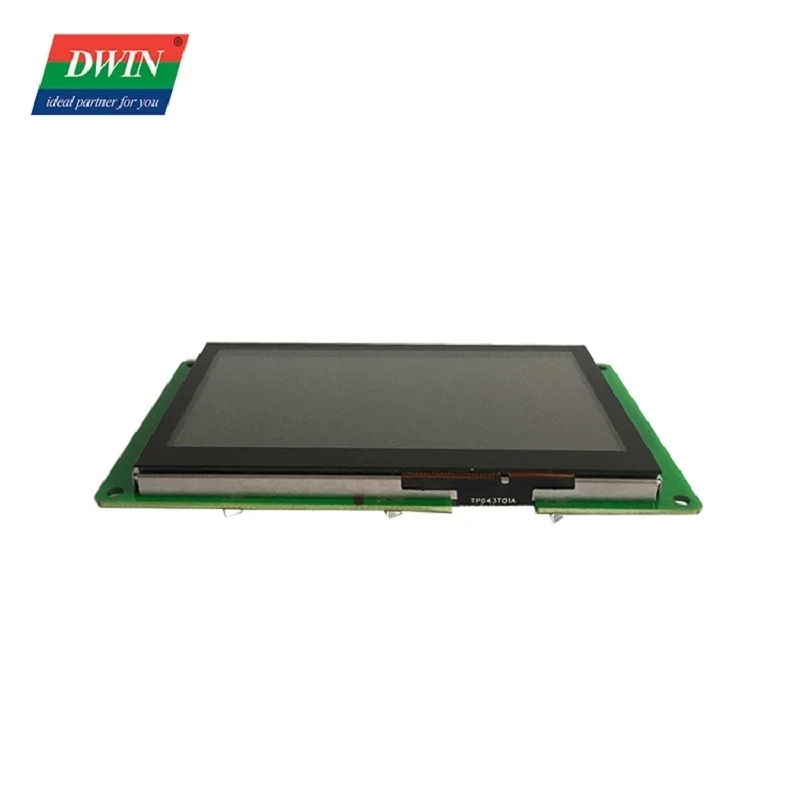

DMG80480C050_04W представляет собой 5,0 дюймов HMI интеллигентая (ый) UART серийный на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль дисплея. Разрешение 800*480, IPS панель. Угол обзора 85/85/85/85, 262K цвет, 18 бит.

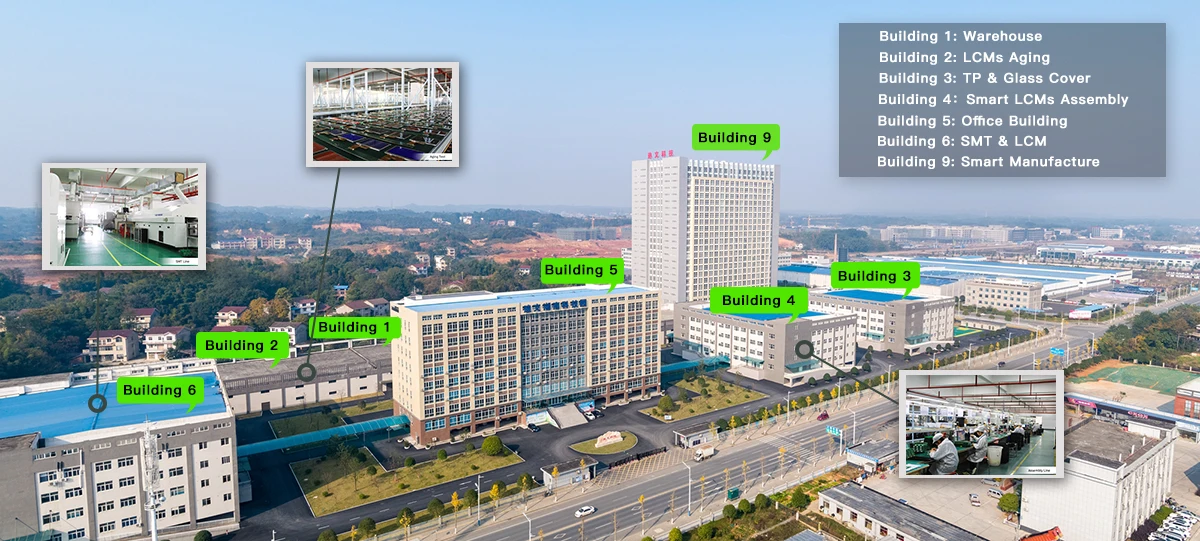

О DWIN:

Основные технологии взаимодействия человека-машинки, технология DWIN в основном для промышленной ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, обеспечивают решение всей линейки продукции, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, предлагаем панель HMI, промышленный дисплей s, интерактивная сенсорная панель, емкостный/резистивный сенсорный экран s. Наши сенсорные панели размерный ряд входят размеры от 2in до 21,5 Дюймов, может быть применена к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Мы можем быть вашим лучшим партнером для двойной выгоды.

Технические спецификации

Существует два режима разработки

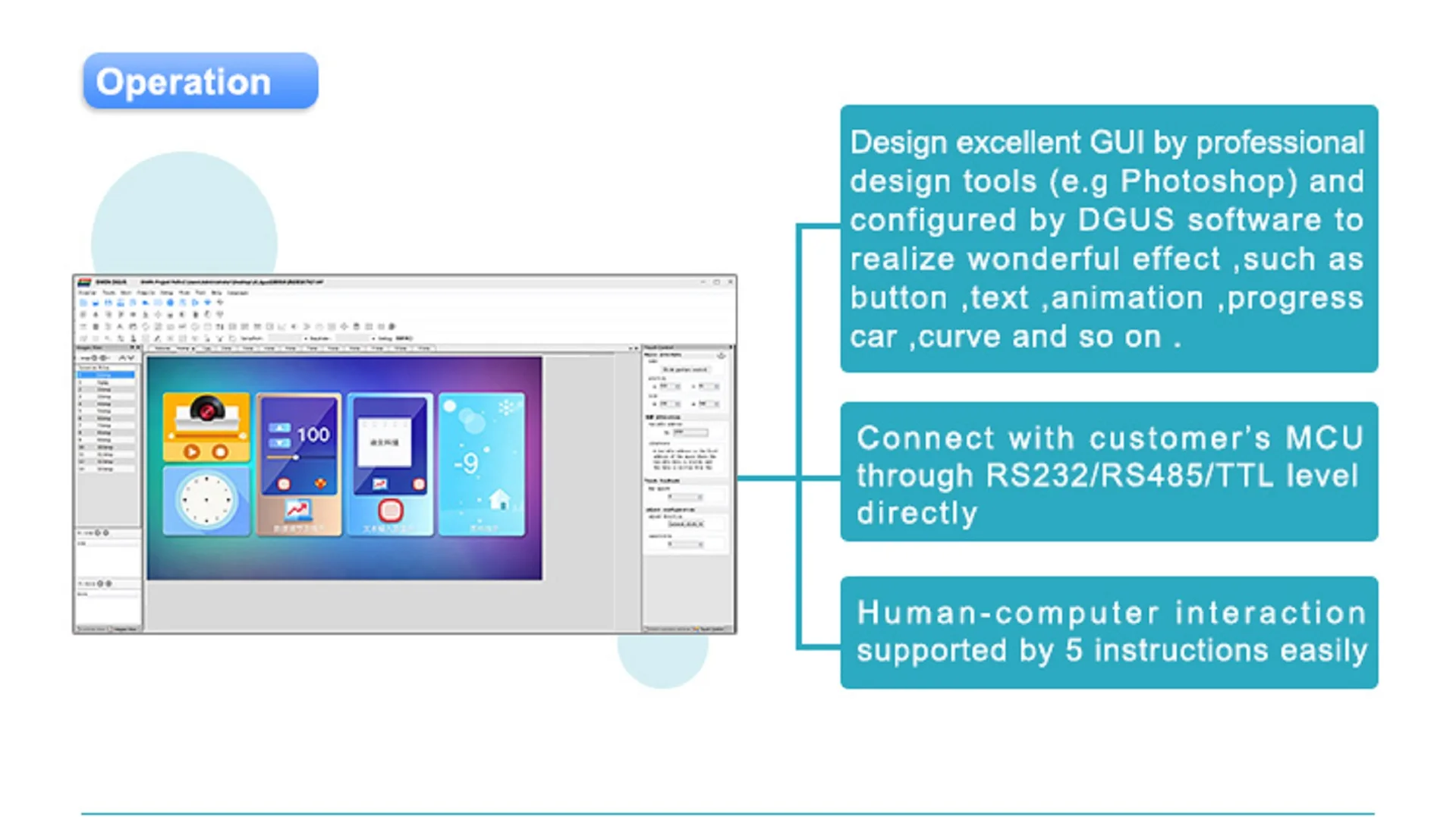

Модель NoDMG80480C050_04W. Один-DGUS II, другой-TA. Если вы предпочитаете стандартный набор инструкций, TA будет отвечать вашим требованиям. DGUS II находится под программным обеспечением DWIN DGUS, которое можно загрузить на официальном сайте. Вы можете достичь таких функций, как отображение текста/ввод, отображение данных/вход, кривые, загрузка данных, RTC и т. д.

UART 2 под DWIN protocal. Если подключение к ПЛК под Modbus protocal, UART 4 доступно.

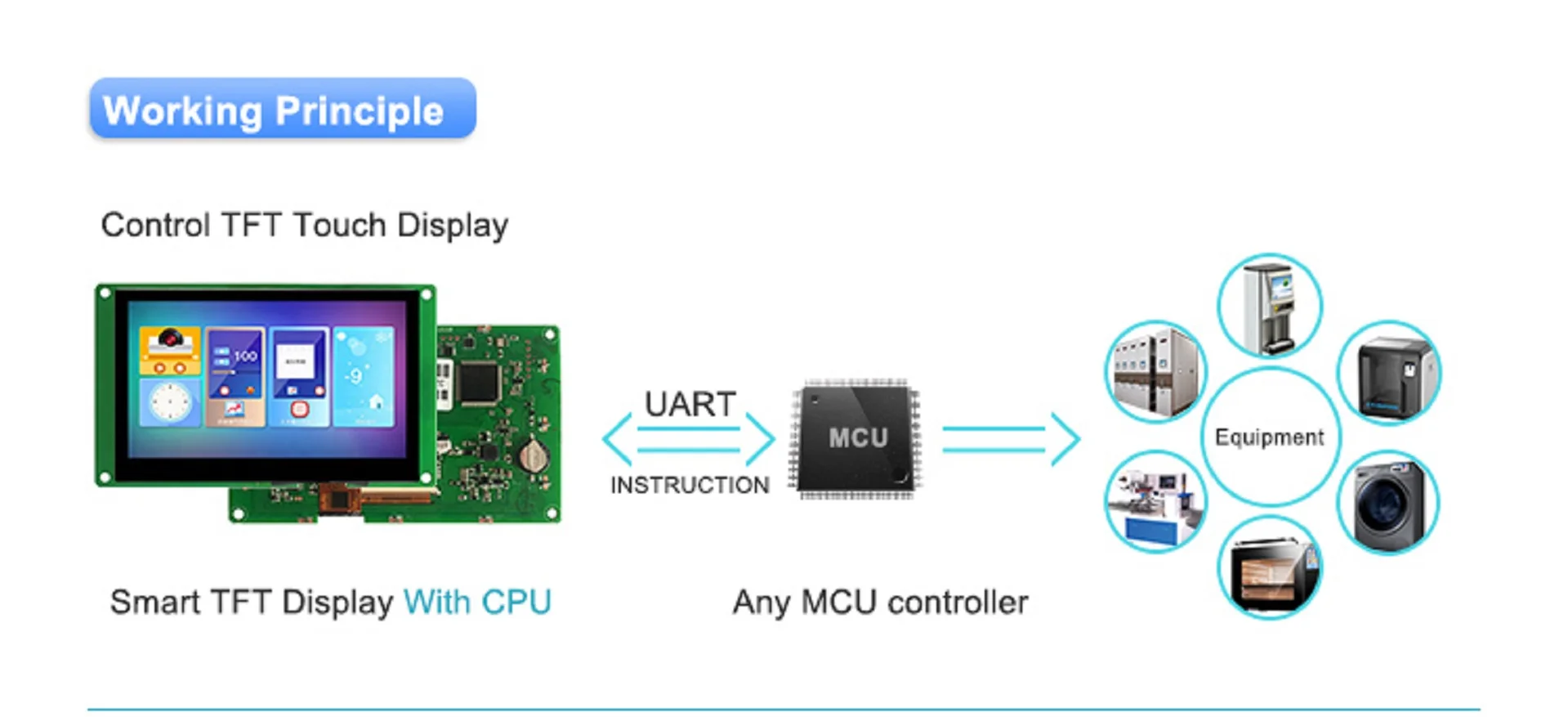

Модель поддерживает любой MCU, такой как Arduino, STM32.

О интеллектуальном дисплее

Интеллектуальный модуль TFT LCD дисплея встроил драйвер LCD, контроллер и MCU в свой продукт, который освобождает инженеров-дизайнеров от утомительного пользовательского интерфейса и программирования сенсорного экрана.

Благодаря включению интеллектуального TFT ЖК-дисплея от технологии DWIN клиенты значительно уменьшают время их конечного продукта на рынок и стоимость спецификации за счет быстрой и легкой реализации графического интерфейса.

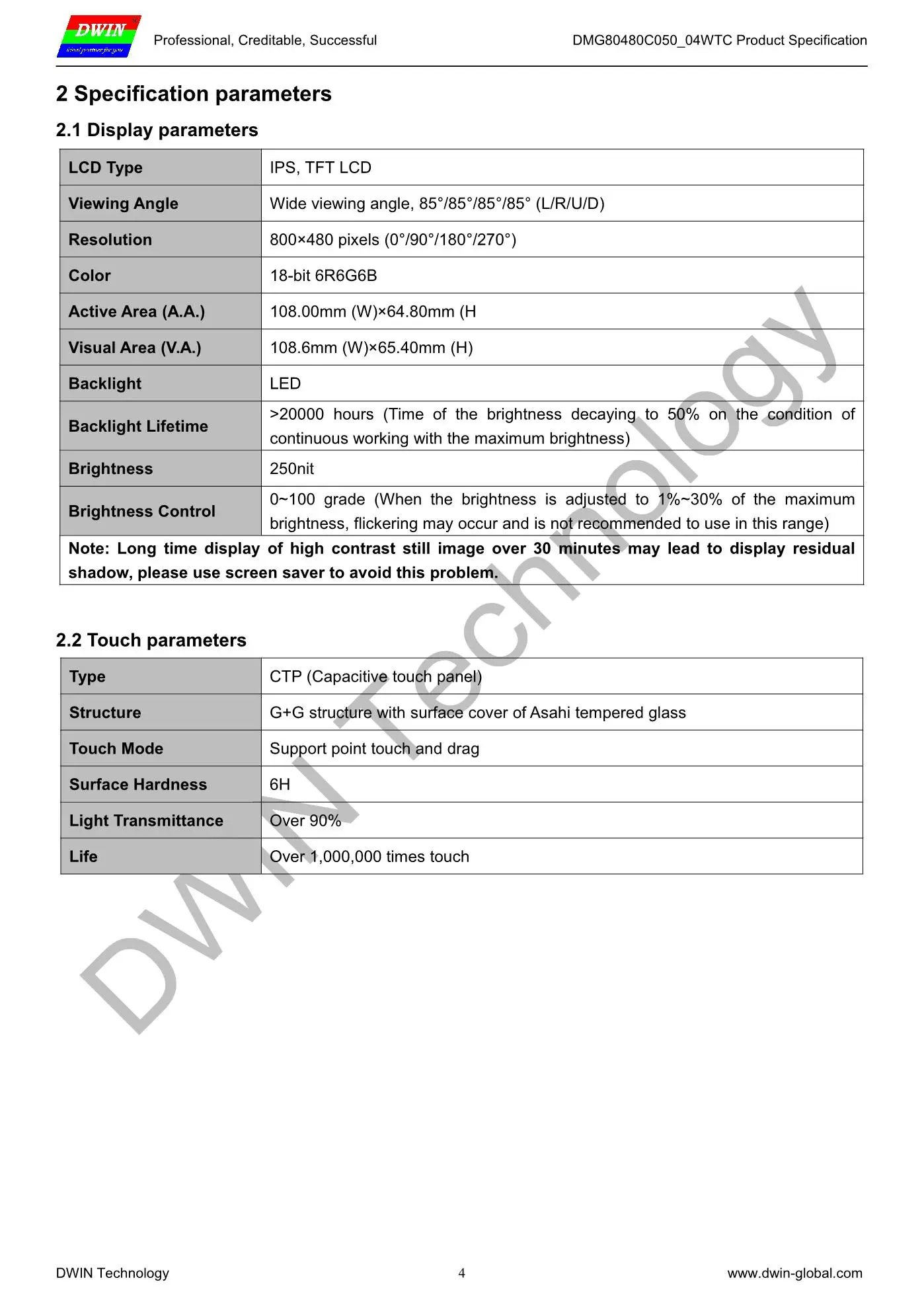

Дисплей

Цвет

262k цвета

Область отображения (А. А)

108,00 мм (Ш) × 64,8 мм (В)

Разрешение

800x480

Подсветка

Светодиодный

Яркость

250 нит

Напряжение и ток

Напряжение питания

4,5 ~ 5,5 V, типичное количество 5V

Рабочий ток

VCC = + 5V, Подсветка, 300mA

VCC = + 5 В, подсветка выключена, 100 мА

Рабочая температура

-20 ℃ ~ 70 ℃ (12V @ 60% RH)

Температура хранения

-30 ℃ ~ 80 ℃

Влажность

10% ~ 90% относительной влажности

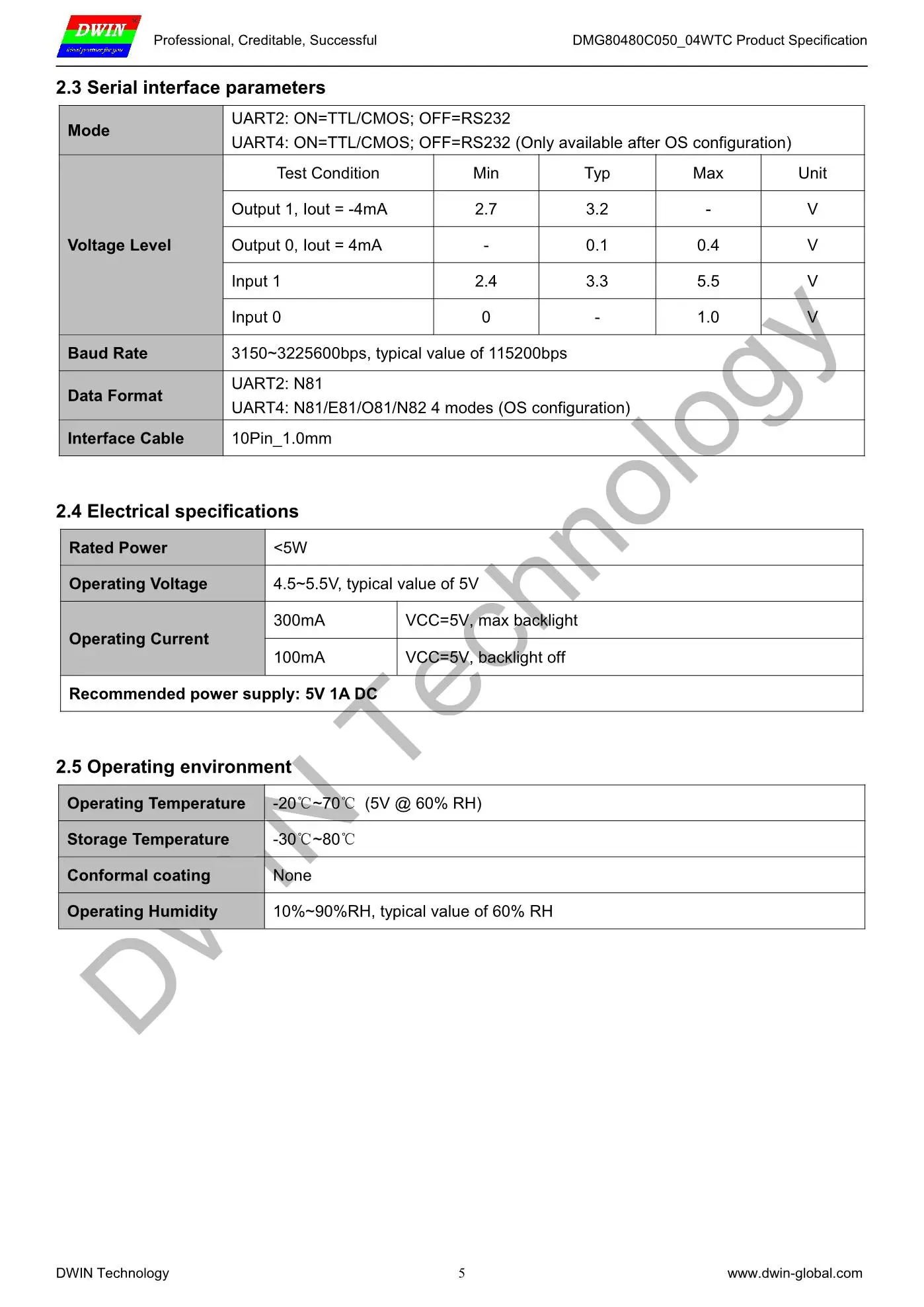

Интерфейс

Баудрат

3150 ~ 3225600bps

Выходное напряжение

Выход 1: мин 2,7 в типичное значение: 3,2 в

Выход 0: Макс 0,4 v типичное значение: 0,1 v

Входное напряжение

(RXD)

Вход 1: 2,4-5v

Вход 0: 0-1 в

Розетка

10 pin_1.0мм

Слот SD

Да (формат SDHC/FAT32)

Периферийное устройство

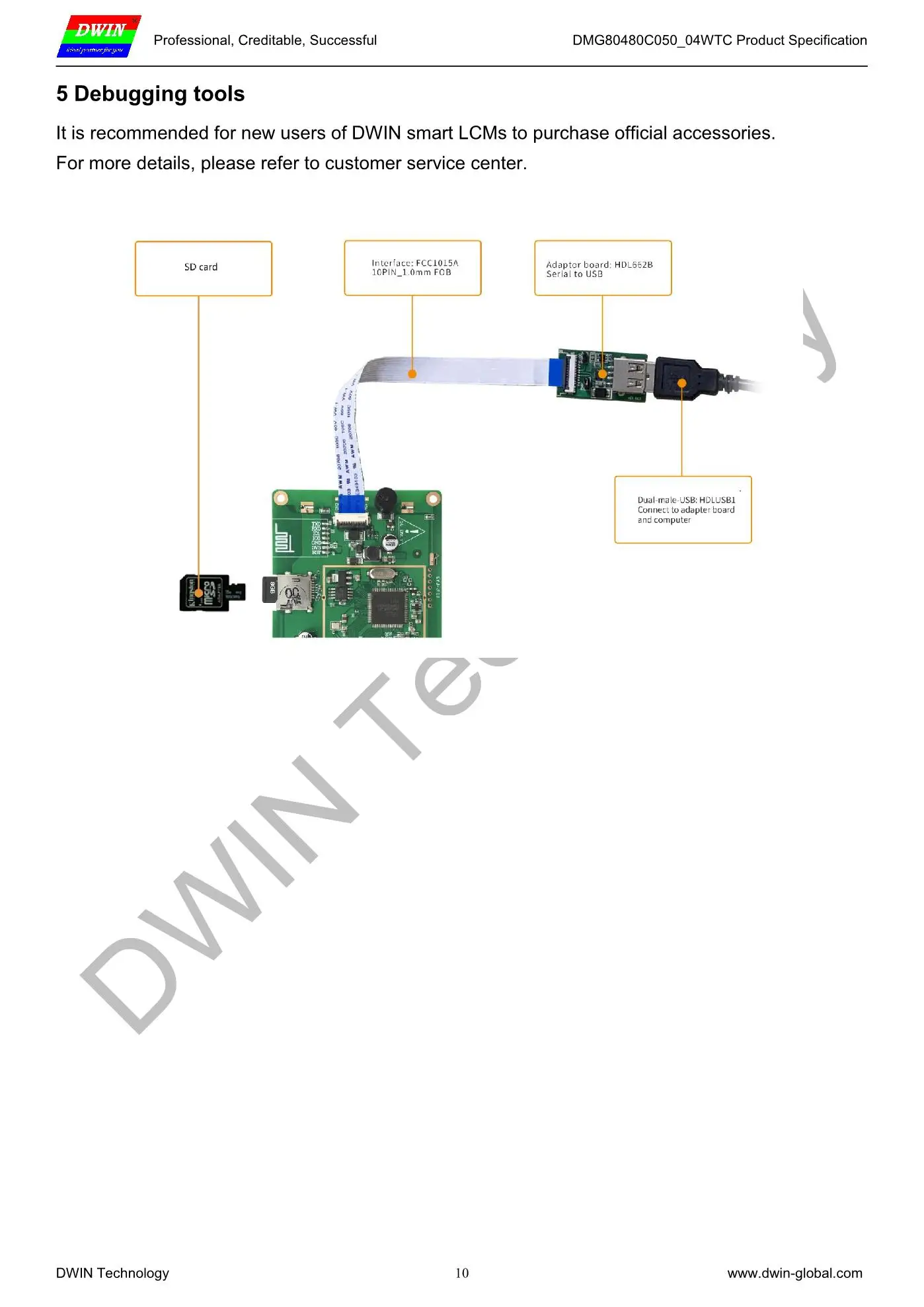

Sd-карта, PGT05, зуммер

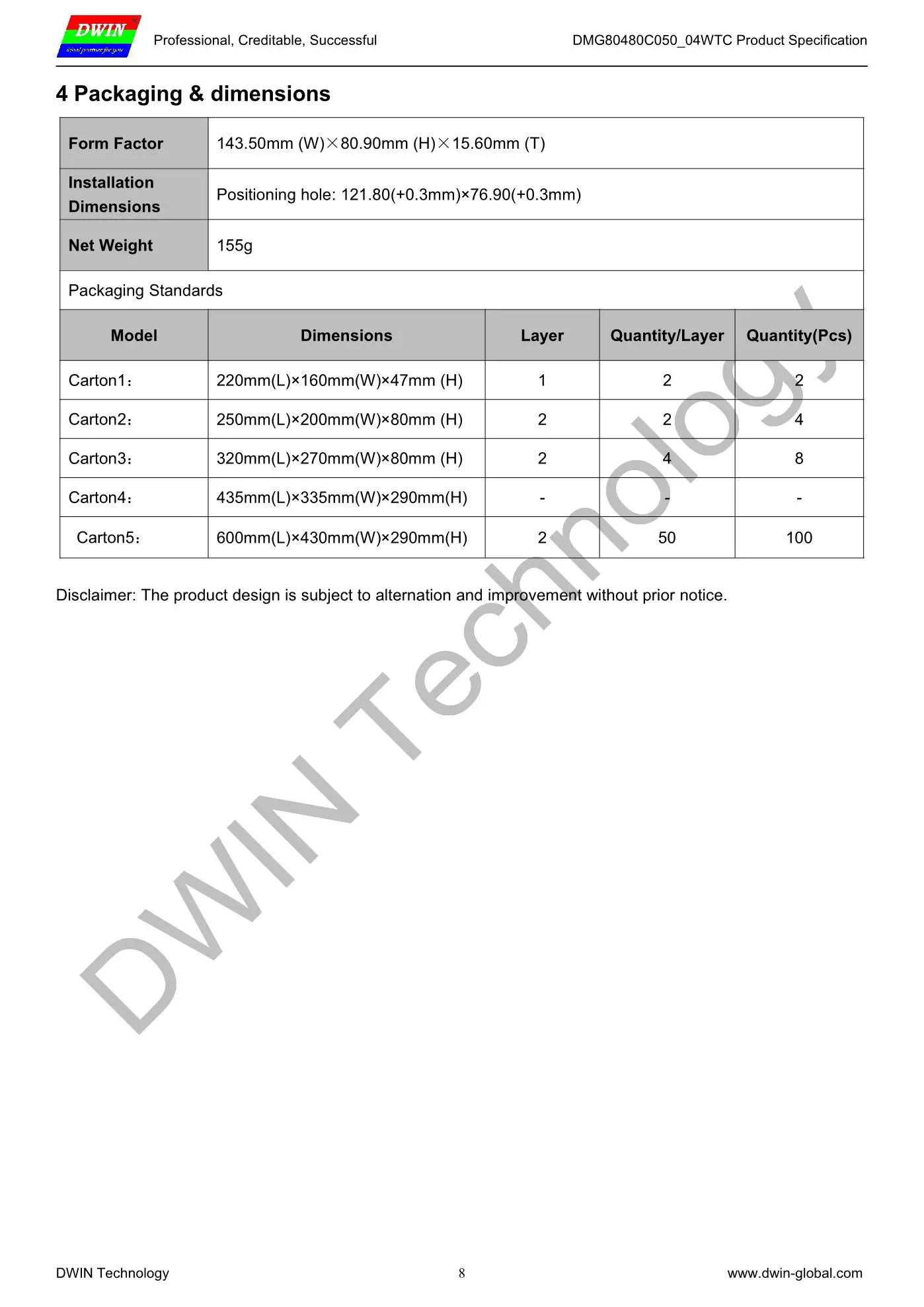

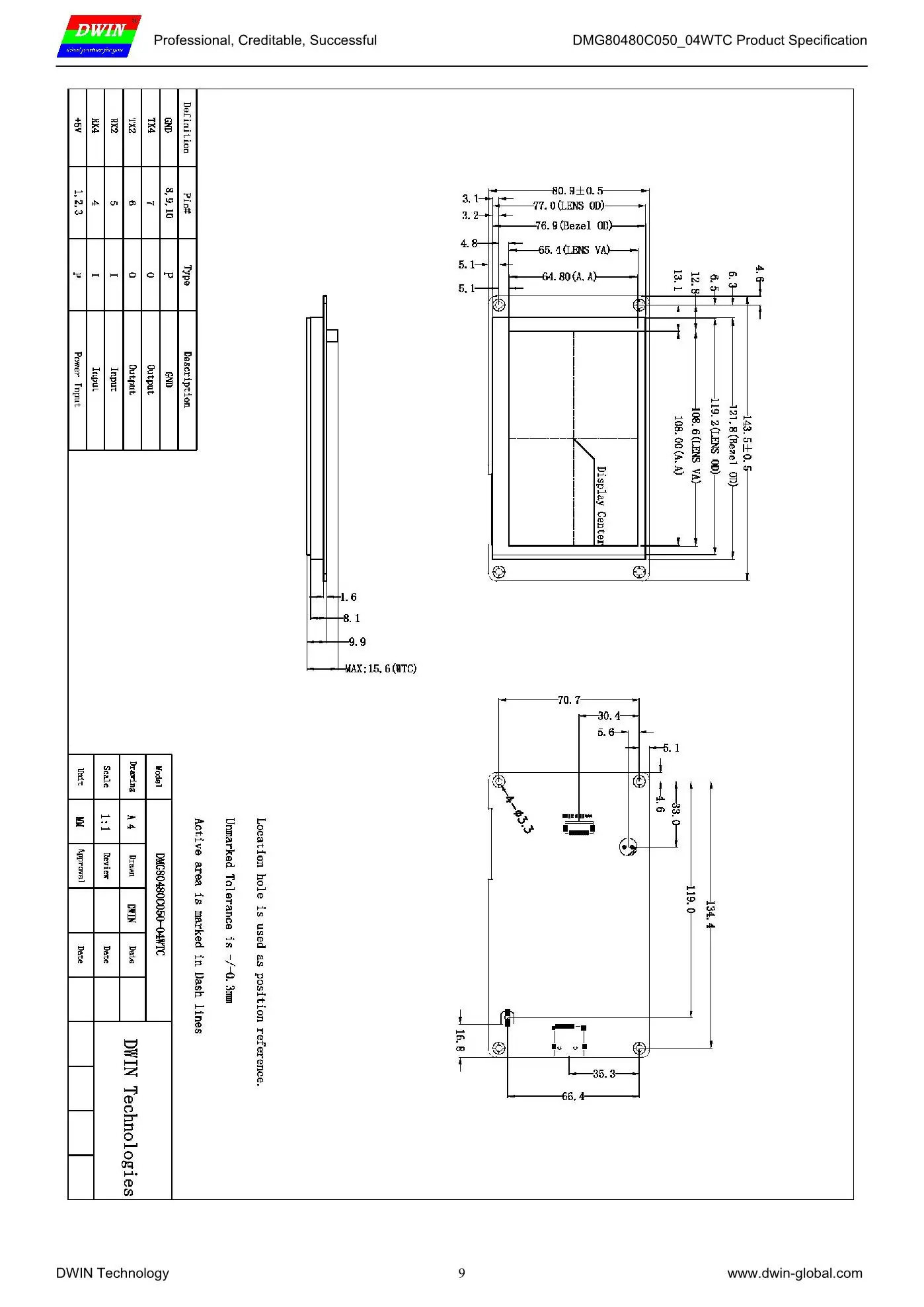

Размеры

Размер: 143,50 (W)x80.90(H)x15.60(T) мм

Вопросы и ответы

Вопрос 1:

Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?
Ответ:

Нет, сначала следует обновить программу до ЖК-дисплея, а затем собрать ее.
Шаг 1, проверьте программную платформу экрана, указанную в таблице данных.
Шаг 2, используйте правильный SDK разработки (различные платформы используют различные SDK) для завершения разработки.
Шаг 3, обновление программы и тестирования программного обеспечения
Шаг 4, когда тест в порядке, соберите его на машине.

Вопрос 2:

В каких отраслях используется ЖК-дисплей DWIN?
Ответ:

Косметическая машина, физиотерапия, здоровье и фитнес, медицинское лечение, Лечение воздуха, контроль воздуха, транспортировка (автомобильные и судовые инструменты), инструменты и аппаратура автоматизация, электричество, очистка воды, IC дизайн и производство, кухонные приборы (соковыжималка, духовка, машина для льда, машина для мороженого, кухонный вентилятор), новая энергия (фотоэлектрическая, Ветряное электричество, зарядная свая), бытовая техника…

Вопрос 3:

Нужен ли продукт DWIN минимальный заказ при покупке?
Ответ:

Нет минимального заказа для стандартного продукта.

Вопрос 4:

Будет ли у DWIN онлайн техническая поддержка?
Ответ:

Да, конечно, ниже вы можете получить техническую поддержку.

-Whatsapp: + 86 19192113166
-Служба поддержки клиентов электронная почта: dwinhmi@dwin.com.cn

-DWIN Developer Forum://forums.dwin-global.com/

-Международный веб-сайт://www.dwin-global.com/

-Инструмент разработки://www.dwin-global.com/tool-page/

-Руководство по разработке://www.dwin-global.com/development-guide/

-DGUS видео-учебник://www.dwin-global.com/t5l-dgus-v7-6-video-tutorial/
-Оставьте нам сообщение на Aliexpress.
