Генератор сигналов XR2206 функция 1 Гц-1 МГц
189.6

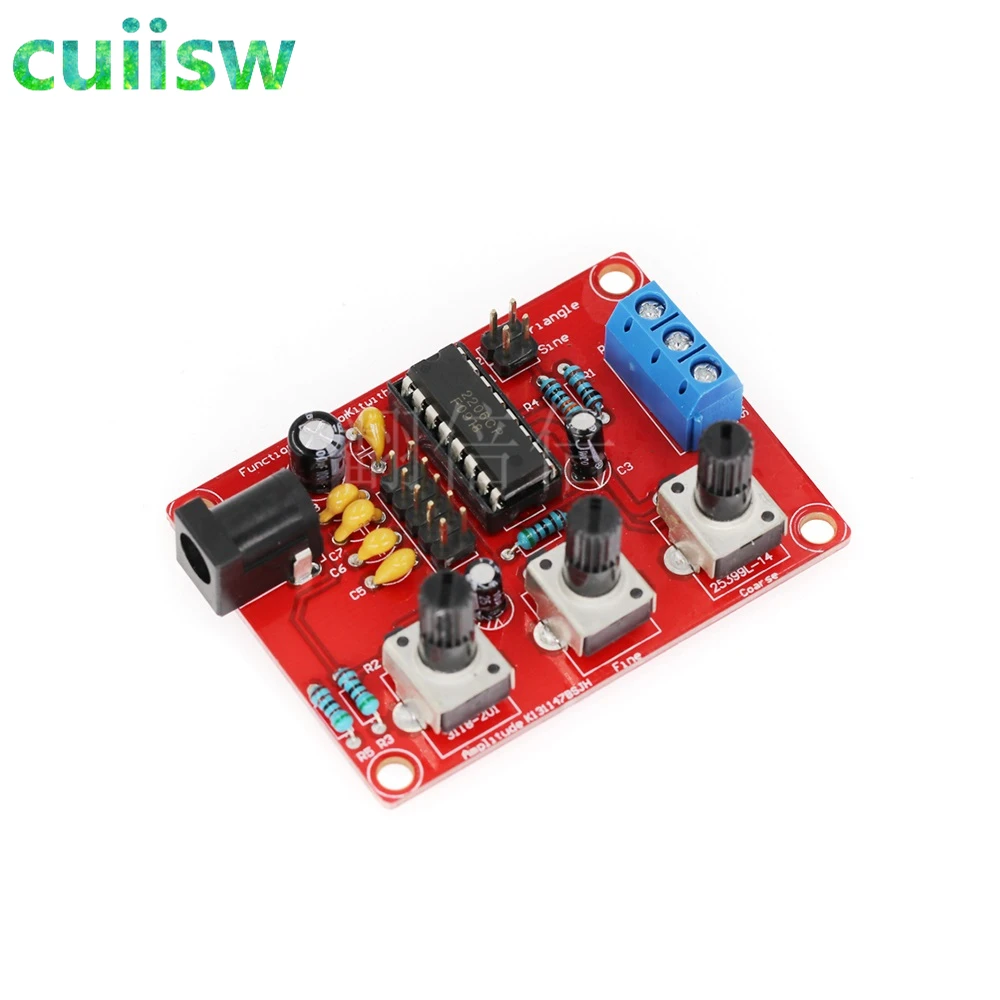

Генератор сигналов XR2206 функциональный синусоидальный/прямоугольный генератор
Сохраните в закладки:
История цены
*История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 4.25 руб. | 4.71 руб. | 4 руб. |
| Jan-18-2026 | 3.19 руб. | 3.36 руб. | 3 руб. |
| Dec-18-2025 | 4.81 руб. | 4.86 руб. | 4 руб. |
| Nov-18-2025 | 4.29 руб. | 4.67 руб. | 4 руб. |
| Oct-18-2025 | 3.77 руб. | 3.83 руб. | 3 руб. |
| Sep-18-2025 | 4.15 руб. | 4.20 руб. | 4 руб. |
| Aug-18-2025 | 4.85 руб. | 4.14 руб. | 4 руб. |
| Jul-18-2025 | 4.82 руб. | 4.54 руб. | 4 руб. |
Новые товары
FY2300 12 МГц произвольная форма двухканальный генератор сигналов DDS синусоидальный
7140.8
Аналоговый генератор сигналов частоты напряжения сигнала исходного
Генератор волн наземного резонанса Шуманна 7 83 ч помогает сон улучшает качество
ZK-PP1K PWM частота импульса рабочий цикл регулируемый модуль прямоугольная волна
388.8
OCXO 10 МГц 20 м 30 80 Частотный кварцевый генератор калибратор часов умножение модуль
2787.2
Интеллектуальный индикатор нагрузки отображения 24 высокоточных измерительных
3114.4
Генератор функций/произвольных сигналов UNI-T UTG932E UTG962E с поддержкой DDS, выходом частотного сканирования и аудио генератором.
15671.02
Генератор сигналов с PLL MAX2870 от 23,5 МГц до 6000 МГц с частотным сканированием, сенсорным экраном LCD и управлением через ПК.
6281.2
Характеристики
Генератор сигналов XR2206 функциональный синусоидальный/прямоугольный генератор
Описание товара

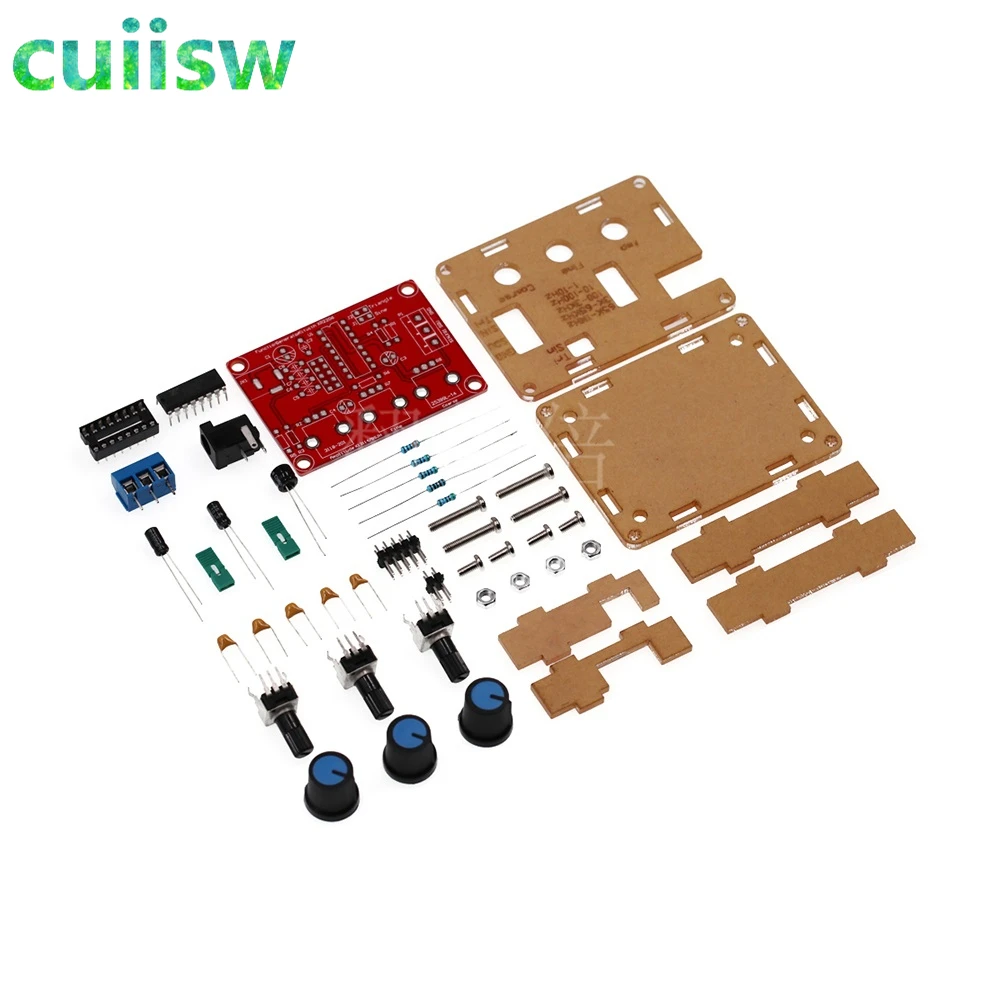

Особенности:Это все детали, они нуждаются в вашей собственной сварке и установкеНапряжение: 9-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоидальная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоидальная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА
2. Таблица параметров компонентов генератора функций
3. При установке сварки выполните следующие действия:
1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.
2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.
3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки
4 шага отладки:
1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте чип, который может повредить!
2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В
5 Использование шага
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)
2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)
3. SQU синий вывод импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Тонкая: регулировка частоты
6. Грубая: частота грубой регулировки
