Описание

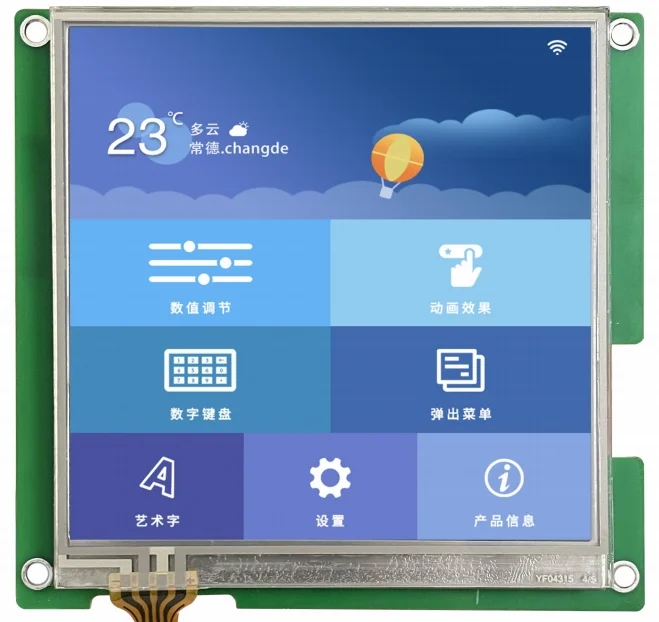

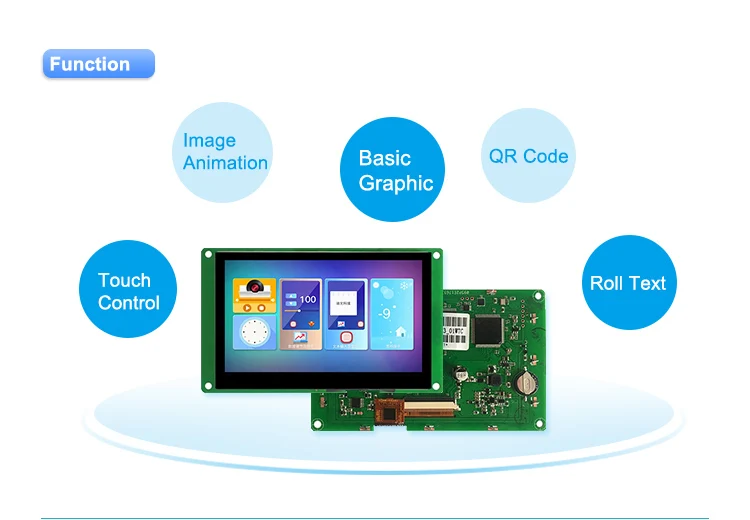

DWIN Samrt ЖК-экран решение DMG48480T040-01W

Особенности:

LНа основе T5L0, работает система DGUS II, промышленного класса.

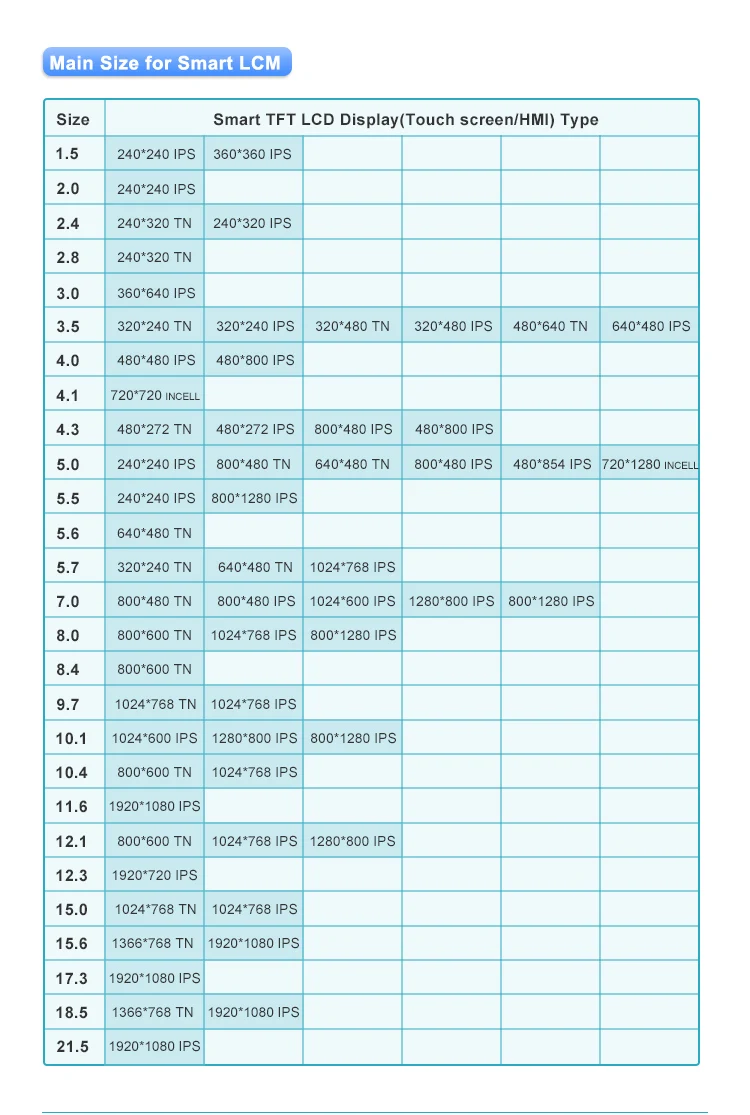

L4,0 дюймов, 480*480 пикселей, 262K цветовой гамме, IPS-TFT-LCD, с широким обзором и ангела.

LРезистивный сенсорный экран.

LС формальным покрытием

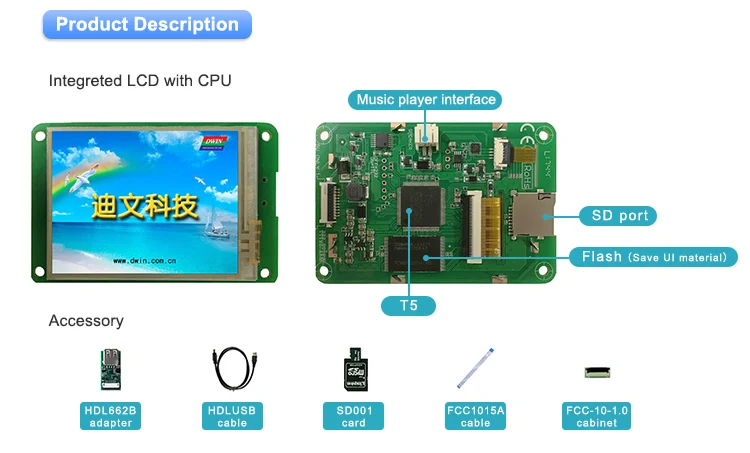

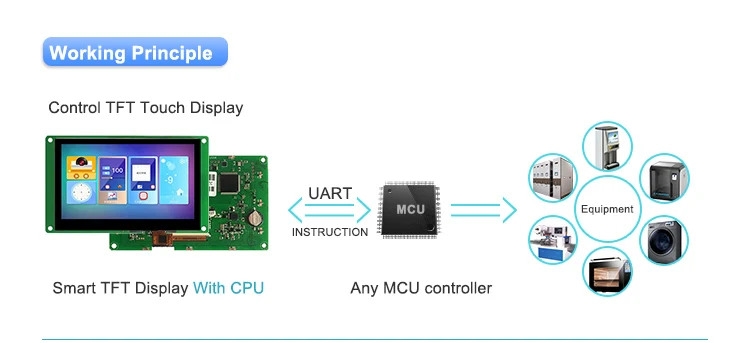

1.Описание интерфейса

Название

Описание

T5L0 ASIC

Разработано компанией DWIN. Массовое производство в 2020 году

Интерфейс LCM

Fpc50_0.5мм, RGB интерфейс

Интерфейс RTP

Интерфейс 4pin_1.0мм

Пользовательский интерфейс

8pin_2.0мм разъем для источника питания и последовательной связи

Вспышка

16 мегабайт, ни флэш, для шрифтов, изображений и аудио файлов

Зуммер

3V пассивный зуммер

RTC

Супер-конденсатор для источника питания. Точность: 1s/24h

Интерфейс SD

FAT32. Файлы для загрузки по sd-интерфейсу могут отображаться в статистики

Интерфейс PGT05

При аварийных сбоях продукта вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта к нормальному

2.Параметры спецификации

2,1Параметры дисплея

Тип ЖК-дисплея

IPS, TFT LCD

Угол обзора

Широкий угол обзора, 85/85/85/85(L/R/U/D

Разрешение

480 × 480 пикселей (поддержка 0 °/90 °/180 °/270 °)

Цвет

24 бит 8R8G8B

Активная область (А. А.)

71,9 мм (Ш) × 70,2 мм (В)

Область обзора (В. А.)

-

Режим подсветки

Светодиодный

Срок службы подсветки

> 30000 часов (время разложения яркости до 50% при условии непрерывной работы с максимальной яркостью)

Яркость

200нит

Контроль яркости

0 ~ 100 класс (когда яркость регулируется до 1% ~ 30% от максимальной яркости, мерцание может возникнуть и не рекомендуется использовать в этом диапазоне)

Примечание: долгое время отображения высокой контрастности изображения в течение 30 минут может

Привести к отображению остаточных теней, пожалуйста, используйте экранную заставку, чтобы избежать этой проблемы.

2,2Сенсорные параметры

Тип

RTP (резистивный сенсорный экран)

Структура

Пленка ITO + стекло ITO

Сенсорный режим

Поддержка точки касания и перетаскивания

Твердость поверхности

3H

Светильник с коэффициентом пропускания

Более 80%

Жизнь

Более 1000000 раз касания

2,3 Параметры последовательного интерфейса

Режим

UART2: ON = TTL/CMOS; OFF = RS232

UART4: ON = TTL/CMOS;OFF = RS232(Доступно только после конфигурации OSconfiguration)

Уровень напряжения

Выход 1,Iout = 1мА3,3 V (обычная)

Вход 1,Iin = 1mA3,3 V 5V

Скорость передачи данных

3150 ~ 3225600bps, типичное значение 115200bps

Формат данных

UART2: N81

UART4: N81/E81/O81/N82 4 режима (конфигурация ОС)

Интерфейсный кабель

8pin_2.0мм

2,4Электрические характеристики

Номинальная мощность

<5 Вт

Рабочее напряжение

6 ~ 36 В, типичное значение 12 В

Рабочий ток

135mA VCC = 12V, Макс подсветка

55mA VCC = 12V, выключение подсветки

Рекомендуемый Источник питания: 12 В 1A DC

2,5 рабочая среда

Рабочая температура

-20℃~ 70℃(12V @ 60% RH)

Температура хранения

-30℃~ 80℃

Формальное покрытие

Да

Рабочая влажность

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

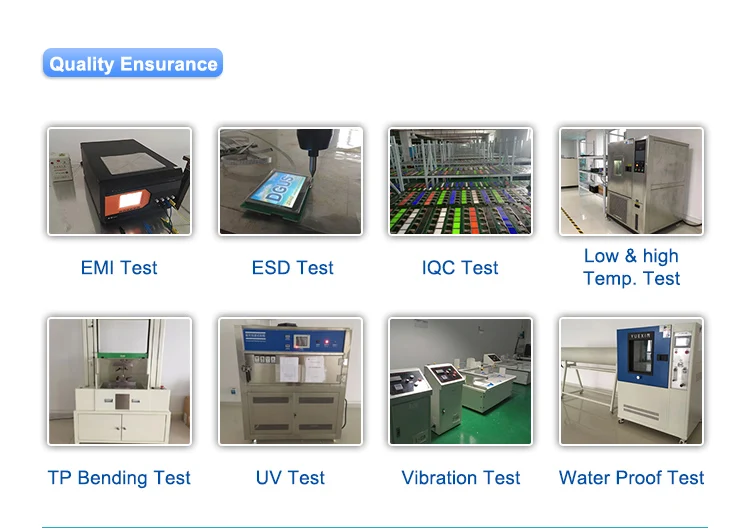

3.Проверка надежности

3,1Тест электростатического разряда

Температура теста: 25 °C. Тестовая Влажность: 50% относительной влажности.

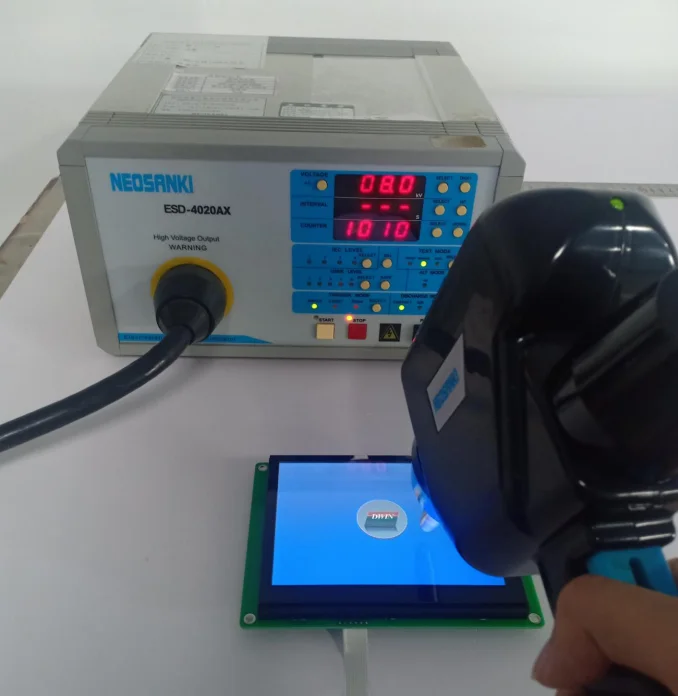

Процесс тестирования: продукт был помещен на испытательный стенд для выполнения контакта и воздушной разрядки в свою очередь серийного экрана железной рамы и области дисплея, как показано на рис. 3,1 ниже. Во время экспериментального процесса было замечено, мертвый ли экран, черный, белый, всплеск или перезагрузка. Согласно результатам эксперимента, производительность соответствует стандартам GB/T 17626,2 B и выше.

(Тест электростатического разряда)

DТип ischarge

Значение разряда

Результат

Контактная разрядка

± 6 кВ

Нормальная работа

Воздушный разряд

± 8кв

Нормальная работа

3,2 EFT тест

Температура теста: 25 °C. Тестовая Влажность: 50% относительной влажности.

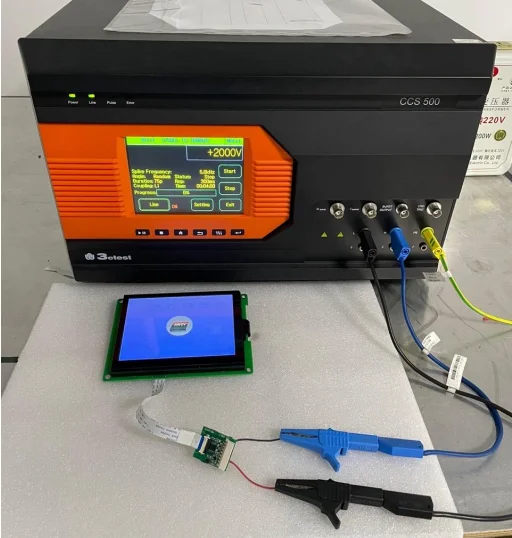

Процесс тестирования: продукт был помещен на испытательный стенд для выполнения контакта и смарт-экран заряжен источником питания в сочетании с EFT генератором, как показано на рисунке. 3,2 ниже. В ходе экспериментального процесса было замечено, происходит ли ненормальный сброс, отображение или сенсорное явление. Согласно результатам эксперимента, производительность соответствует стандартам GB/T 17626,2 B и выше.

(Тест EFT)

Тестовый элемент

Стандарт тестирования

Результат

Источник питания

± 2КВ; 100 кГц

Нормальная работа

4.Упаковка и размеры

Форм-фактор

86,1 мм (Ш) × 90,6 мм (В) × 13,80 мм (Т)

Размеры установки

С отверстием для позиционирования: 80,5 (+ 0,3 мм) × 77,5 (+ 0,3 мм)

Вес нетто

85 г

Стандарты упаковки

Модель

Размеры

Слои

Количество/слой

Количество (шт)

Carton1:

220 мм (Д) × 160 мм (Ш) × 47 мм (В)

1

2

2

Carton2:

250 мм (Д) × 200 мм (Ш) × 80 мм (В)

2

2

4

Carton3:

320 мм (Д) × 270 мм (Ш) × 80 мм (В)

2

4

8

Carton4:

435 мм (Д) × 335 мм (Ш) × 290 мм (В)

2

25

30

Carton5:

600 мм (Д) × 430 мм (Ш) × 290 мм (В)

2

60

120

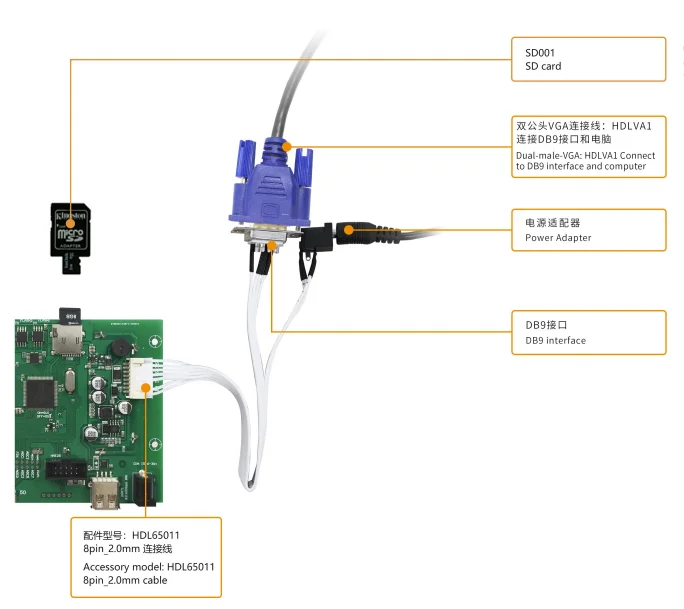

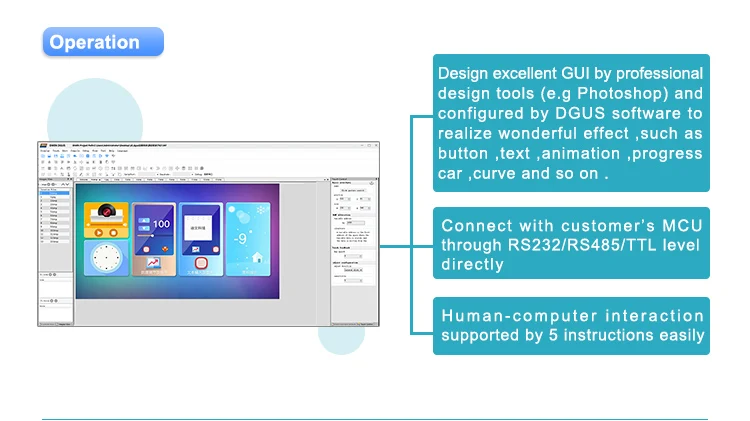

5.Инструменты для отладки

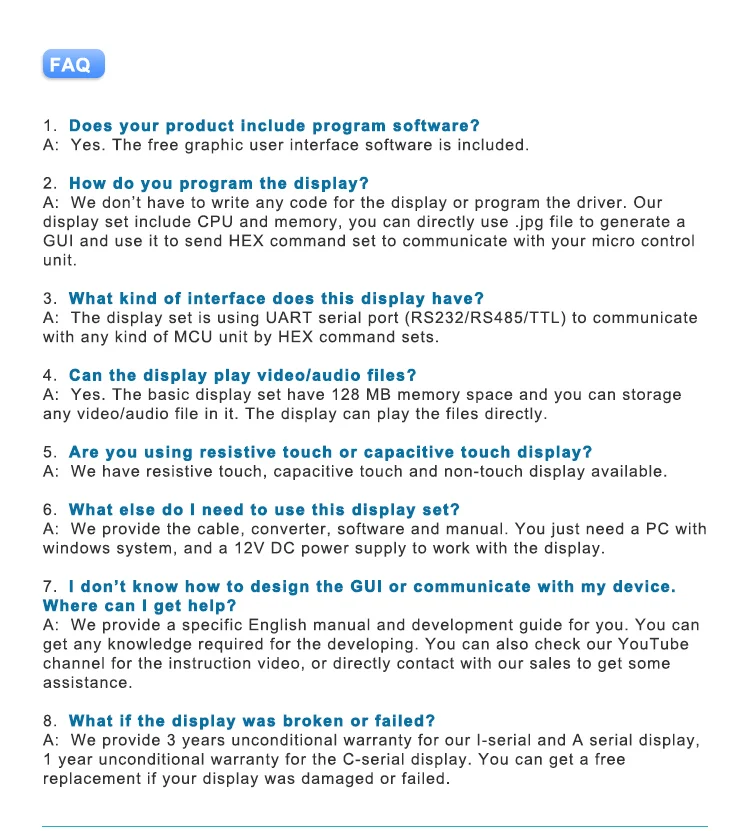

Для новых пользователей DWIN smart LCMs рекомендуется приобрести официальные аксессуары. Для получения более подробной информации, пожалуйста, обратитесь в центр обслуживания клиентов

6.Характеристики ИС серии T5L

(1)Выдержанный и стабильный 8051 сердечник, который наиболее широко используется с максимальной рабочей частотой T5L до 250 МГц, 1T (однопользовательский цикл) высокая скорость работы.

(2)Отдельный процессор GUI, работающий под управлением системы DGUS II:

LВысокоскоростной памяти дисплея, 2,4 ГБ/сек. пропускная способность.

L2D аппаратное ускорение, скорость декомпрессии JPEG составляет до 200 кадров в секунду @ 1280*800 и пользовательский интерфейс с анимацией и значками, так как его основная особенность чрезвычайно прохладна и гладкая.

LИзображения и значки, хранящиеся в формате JPEG. Принять недорогую 16 мегабайт SPI Flash.

LПоддержка CTP или RTP с регулируемой чувствительностью и максимальной частотой касания 400 Гц.

L1-way 15bit 32Ksps PWM цифровой усилитель мощности громкоговоритель, экономит стоимость усилителя мощности и обеспечивает высокое соотношение сигнал/шум и восстановление качества звука.

L128 кБайт переменной памяти для обмена данными с ядром процессора ОС и памятью.

LПоддержка разработки DGUS и моделирования на ПК. Поддержка удаленного обновления фона.

(3)Отдельный процессор (ОС CPU) ядро запускает код пользователя 8051 или систему ОС DWIN и пользовательский процессор опущен в практическом применении:

LСтандартная 8051 архитектура и набор инструкций, 64 Кбайт пространства кода, 32 Кбайт оперативной памяти на чипе.

L64 бит целое математические операционный блок (MDU), в том числе 64 бит MAC 64 бит делитель.

L22 IOs, 4-канальный UART, 1-канальный может до 8-ми канальный 12-битный аналого-Ds и 1-channle 16-битная ШИМ регулируемого разрешения.

LПоддержка онлайн-моделирования IAP и отладки с неограниченным количеством точек останова.

LОбновление кода онлайн через систему DGUS.

(4)1 мегабайт on-chip Flash с технологией шифрования патента DWIN обеспечивает защиту кода и данных.

(5)Диапазон рабочих температур от-40℃До + 85℃(IC рабочая температура настраиваемая от-55℃До 105℃).

DWIN рекомендует пользователям разработать свой собственный индивидуальный продукт на основе T5L.
