FNIRSI-1014D цифровой осциллограф портативный двухканальный входной генератор

FNIRSI-1014D цифровой осциллограф портативный двухканальный входной генератор

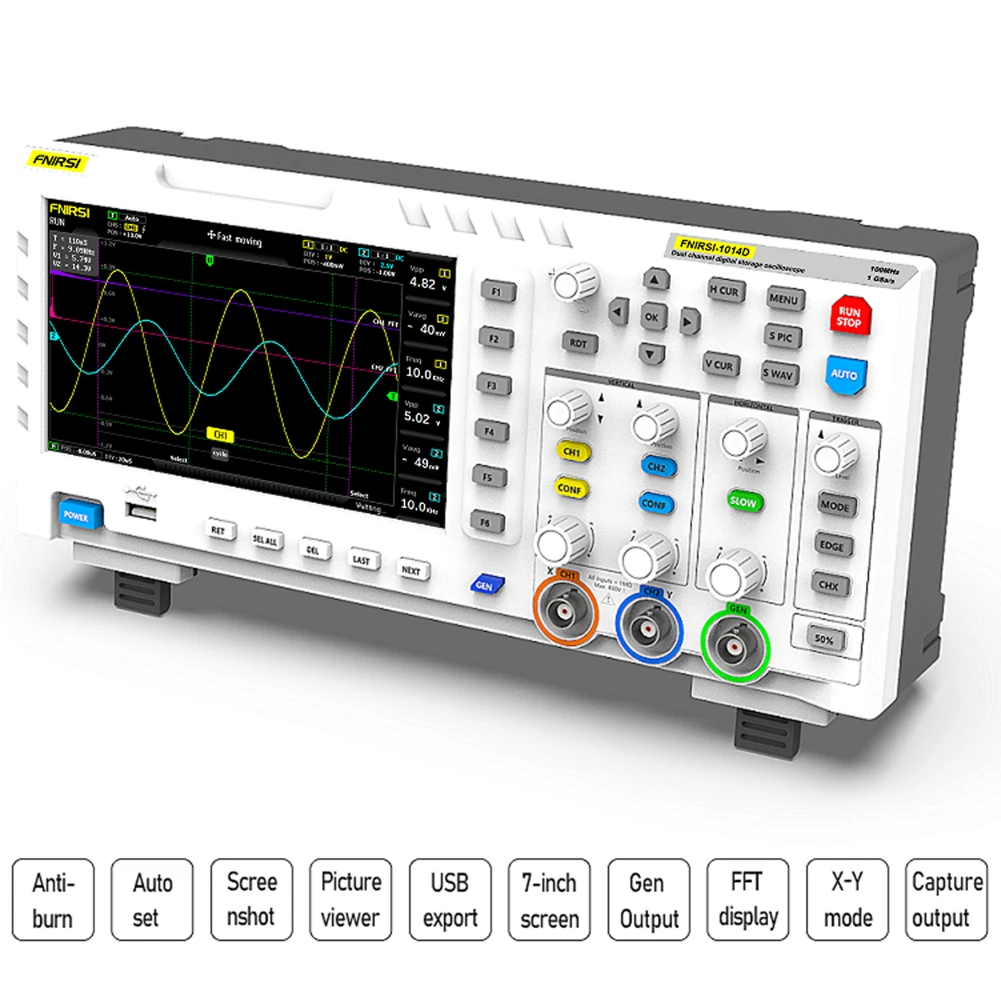

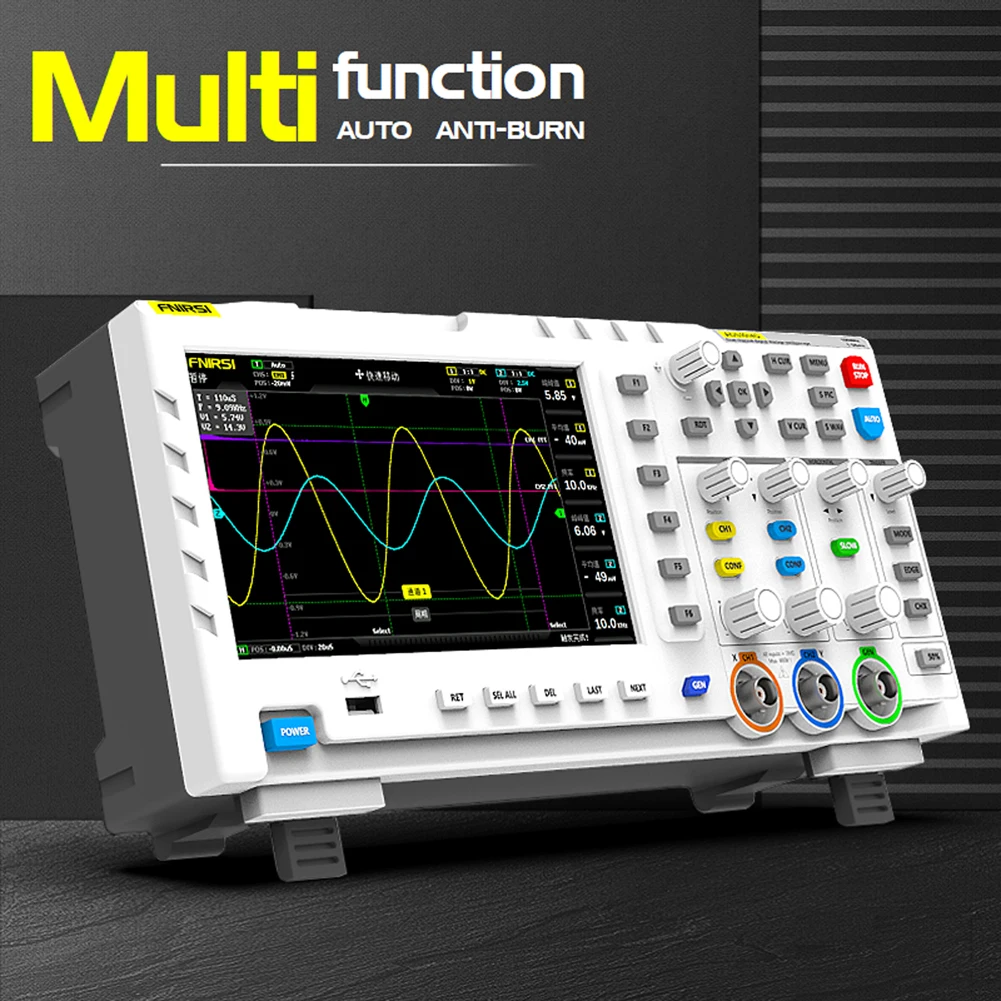

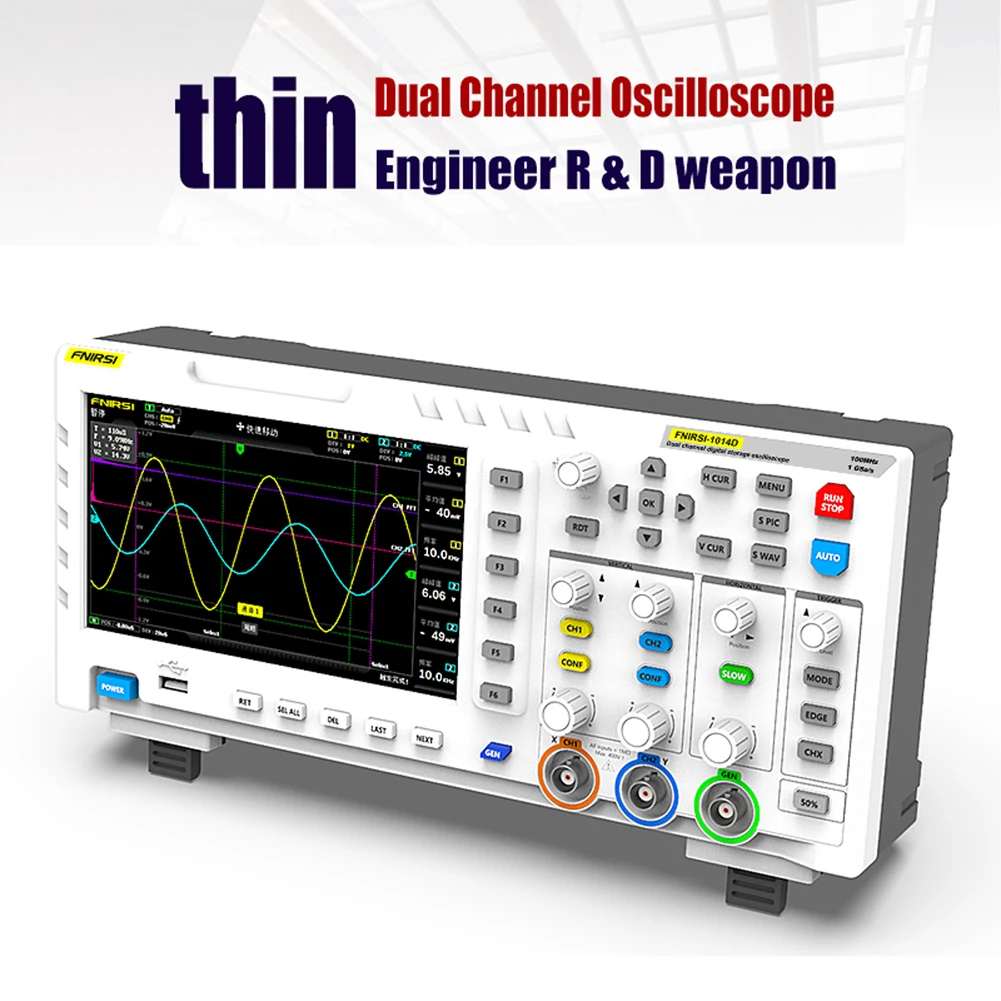

FNIRSI-1014D представляет собой два в одном осциллограф и генератор сигналов, частота дискретизации в реальном времени является 1GSa / s и с 100 МГц * 2 ана-журнал пропускная способность, с 7 дюймовым TFT ЖК-дисплей экран дисплея, встроенный высоковольтный модуль pro-tection может выдерживать Непрерывное напряжение до 400 В, Не беспокоясь о ДТП при сжигании осциллографа, вызванном тем, что зонд не движется к 10x зубчатой передаче, встроенный генератор сигналов функции DDS и выходная мощность ori-ginal (@ 2.5vpp), все шаги частоты сигнала-1 Гц, поддержка 14 видов стандартного функционального сигнала и настраиваемого сигнала, Разделяя выходное устройство, захватывает часть или всю часть сложных сигналов, измеренных осциллографом как выходной сигнал генератора сигнала, который может хранить до 1000 индивидуальных сигналов отключения. Приходите и попробуйте, это не подведет вас.

Особенности:
Встроенный генератор сигналов DDS, поддержка 12 видов функционального сигнала.
Функция захвата выходного сигнала, которая может хранить до 1000 сигналов захвата.
Целевой Высокоинтеллектуальный алгоритм декодирования, кодирование бесконечное, и интеллектуальная функция защиты от ожогов, 1X может выдерживать напряжение до 400 В.
С пропускной способностью 100 МГц * 2 ana-log и частотой дискретизации @ 1GSa/s (1X = 5 МГц, 10X = 100 МГц).
Полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью.
Диапазон высокого измерения напряжения: 1X может измерять 0 ~ 40 В, 10X может измерять 0 ~ 400 В.
До 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period.
Функция измерения курсора: удобно вручную измерять период, частоту и напряжение.
Полная функция запуска (одиночная, нормальная, автоматическая), и в любое время дисплей формы волны (Функция паузы) является fro-zen.
Оснащен высокой эффективностью одной кнопкой авто, и одной кнопкой хранения сигнала и функции скриншота.
Встроенная память объемом 1 ГБ позволяет хранить до 1000 скриншотов + 1000 наборов данных волноводной формы.
Мощный Графический менеджер поддерживает просмотр эскизов, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д.
Оснащен интерфейсом USB, который может быть подключен к com-puter, чтобы поделиться своими скриншотами с com-puter, что удобно для вторичного анализа.
Функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.
Функция отображения FFT, может анализировать Спектральные характеристики сигнала, технологии памяти, экран обновления формы волны не мерцает.
С функцией регулировки яркости экрана и функцией регулировки яркости фона gr-id, также легко носить с собой.

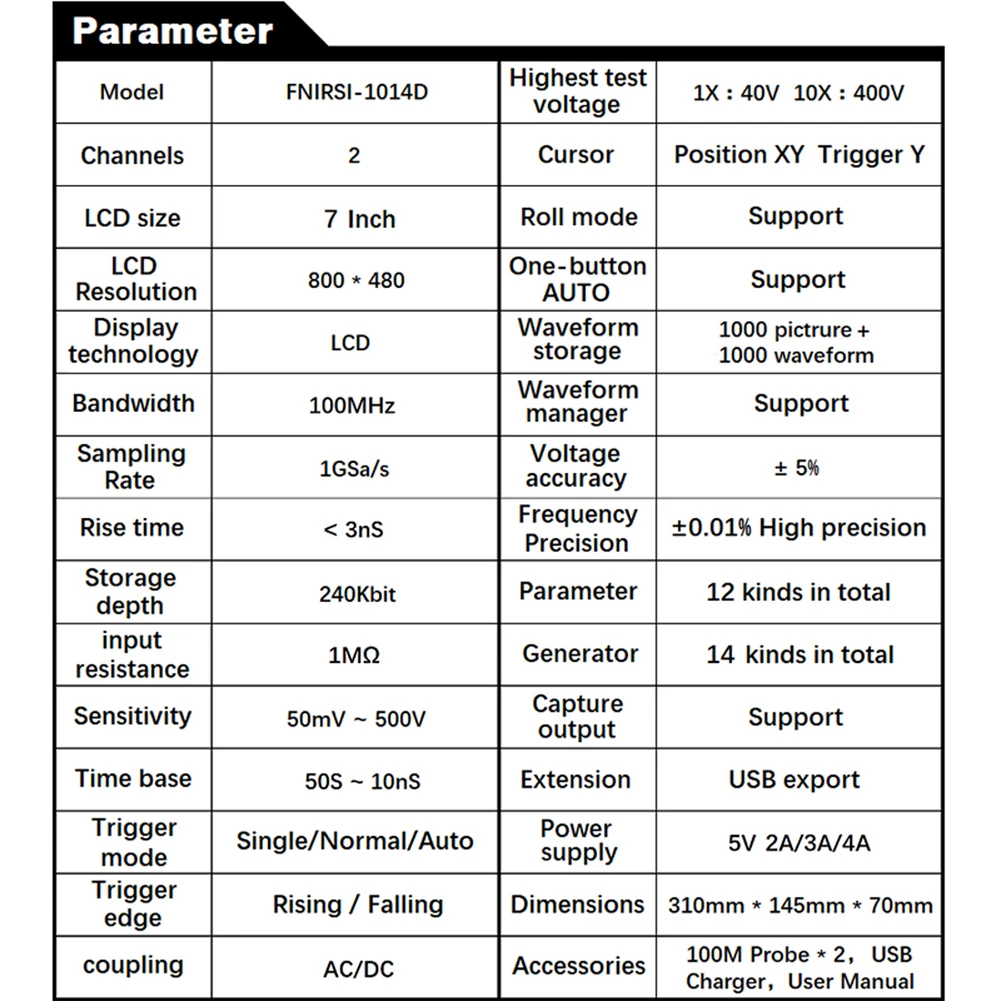

Характеристики:
Материал: АБС-пластик
Ana-log ширина ремешка: 100 МГц * 2
Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1GSa/s
Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
Горизонтальный диапазон времени: 50S/div ~ 10NS/div
Максимальное тестовое напряжение: 40 В (1X зонд), 400 В (10X зонд)
Глубина хранения: 240 кбит
Входное сопротивление: 1MΩ
Точность ADC: 8 бит
Режим соединения: переменный ток/постоянный ток
Режим запуска: одиночный, нормальный, автоматический
Кромка триггера: поднимающаяся кромка/опускающаяся кромка
Внешний триггер напряжения 0 ~ 40 в
Удлинительные порты: экспорт изображений USB
Размер посылка: 340*140*70 мм/13,4*5,5*2,8 дюймов
Вес посылка: 1949 г/4,3 фунта

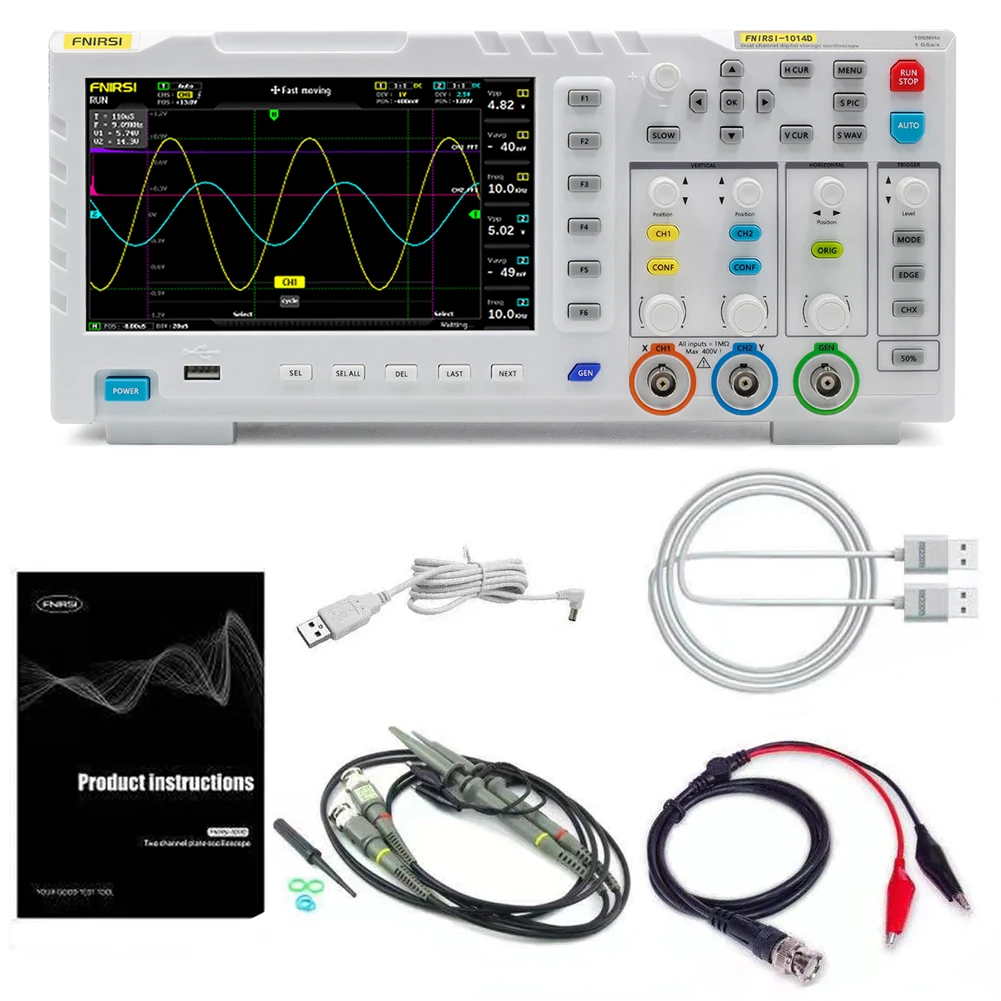

Упаковочный лист:
1 * FNIRSI-1014D хост осциллографа
2 * соответствующий зонд 100 МГц (1X и 10X)
1 * зажим
1 * usb-кабель для передачи данных
1 * Руководство пользователя на английском языке
