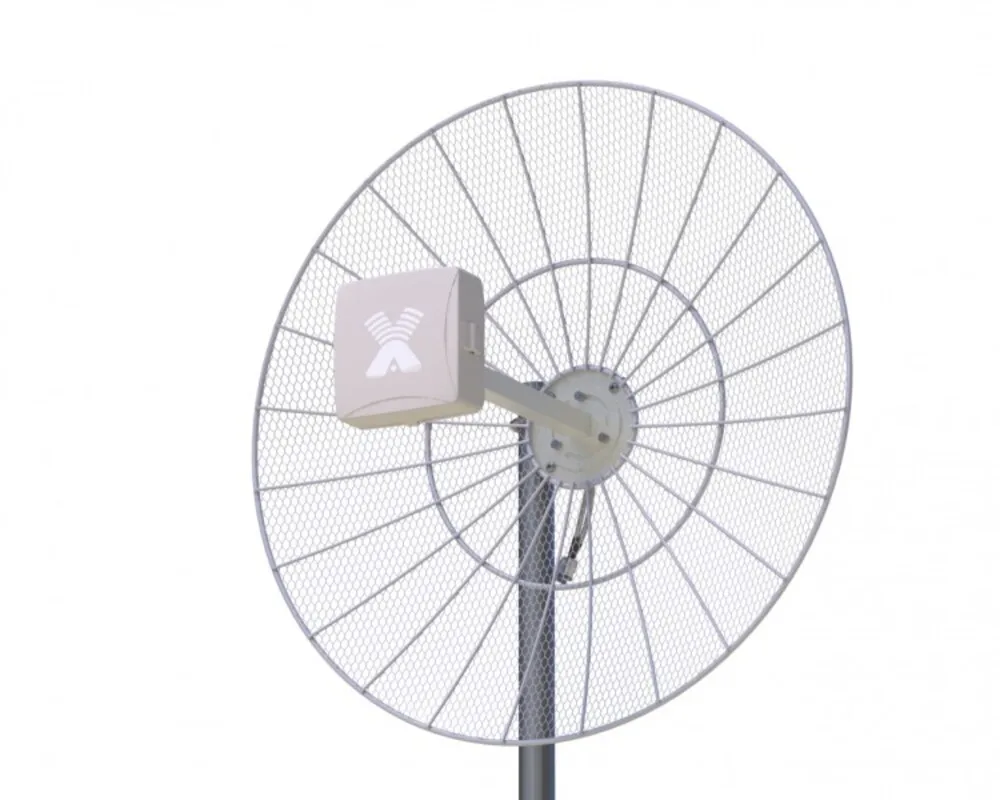

Vika-21F MIMO - сетчатая параболическая антенна LTE1800/UMTS2100/LTE2600 75 Ом (F-разъёмы) |

Vika-21F MIMO - сетчатая параболическая антенна LTE1800/UMTS2100/LTE2600 75 Ом (F-разъёмы) |

Параболическая антенна vika-21f MIMO предназначена для использования в наборе оборудования беспроводные системы передачи данных Стандарты:

4G (LTE1800, lte2600)
3Г (UMTS 2100)
2G (GSM1800)
Wi-Fi (IEEE 802.11b, G, n)
И в других системах диапазона 1700-2700 МГц. Vika-21f MIMO отличается от vika-21 MIMO входное сопротивление (75 Ом) и тип разъема (F-female) и возможность использования кабеля.

Vika-21f MIMO-это узконаправленная антенна и идеально подходит для использования в системах Усиления сотовой и беспроводной сети. Тип антенны-это прямое фокусное зеркало. Чтобы уменьшить «плавание», отражатель сделан в виде клеточной структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Отражатель имеет форму окружности и обеспечивает ощущение ориентации, идентичность диаграммы направления, усиление на обоих входах антенны.

Для легкой транспортировки на место установки антенна имеет складную конструкцию: зеркало собирается из восьми сегментов. Для повышения жесткости, точности производительности, легкости, коррозионной стойкости все сегменты изготовлены из алюминия, метод литья под давлением.

В конструкции антенны irradiator, решения были использованы хорошо установленный в популярном umo-3 MIMO irradiator, так что, после установки irradiator ator, так как Фазовый центр irradiator почти один для всего рабочего диапазона частот антенны! Излучающие элементы скрыты в пластиковый чехол. Крепление облучения позволяет изменить угол поляризации, не снимая антенну с мачты! Место! Не поворачивая зеркало!
Крепление антенны Имеет защитное гальваническое покрытие, алюминиевые детали (сегменты и держатель облучения) покрыты порошком.

Преимущества антенны MIMO vika-21f:

Высокий коэффициент усиления в широком диапазоне частот

Низкий уровень плавания из-за клеточной структуры отражателя

Складная конструкция антенны и в результате-небольшие размеры во время транспортировки, возможность отправки почтой

Нет необходимости регулировать фокусное расстояние при установке антенны, при смене оператора, при изменении частоты (стандарта) оператора

Можно регулировать угол поляризации, возможность получения дополнительной выгоды в самых сложных условиях приема

Наличие внутри облучения двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии разнообразия.

Возможность использования: ТВ кабель и F-Коннекторы

Активный антенный излучатель спрятан в пластиковый чехол

Защитные чехлы на все металлические детали

Входы антенны имеют короткое замыкание над постоянным током между внешними и внутренними проводниками, что позволяет защитить вход модема от статического электричества
Крепление позволяет зафиксировать антенну на вертикальной трубе, при условии: Отрегулируйте угол (+/-15 градусов), измените азимут (Поверните вокруг вертикальной трубы)

Электрические характеристики антенны MIMO vika-21f:
Рабочий диапазон частот, МГц 1700 ÷ 2700
Коэффициент усиления, DBI 2 x ÷ 21
Ширина дня, град 12 ÷ 20
Уровень боковых лепестков, дБ <-18
Отношение вперед/назад, ДБ> 20
Входное сопротивление, Ом 75
SWR в диапазоне от 3G/4G/WiFi, не более 1,9
Обмен между портами, дБ более 25 ÷ 30
Допустимая мощность, Вт 10
Поляризация вертикальная + горизонтальная,

Механические характеристики антенны MIMO vika-21f:
Габаритные размеры, мм 600x600x470
2 x F-female коннектора
Материал антенны оцинкованная сталь, алюминий
ABS + Поликарбонат защитный материал коробки
Диапазон рабочих температур-40 .... + 60 & deg; C

Посылка включает в себя:
Антенна vika-21 MIMO в разобранном виде
Мачтовое крепление в сборе
Инструкции по установке
