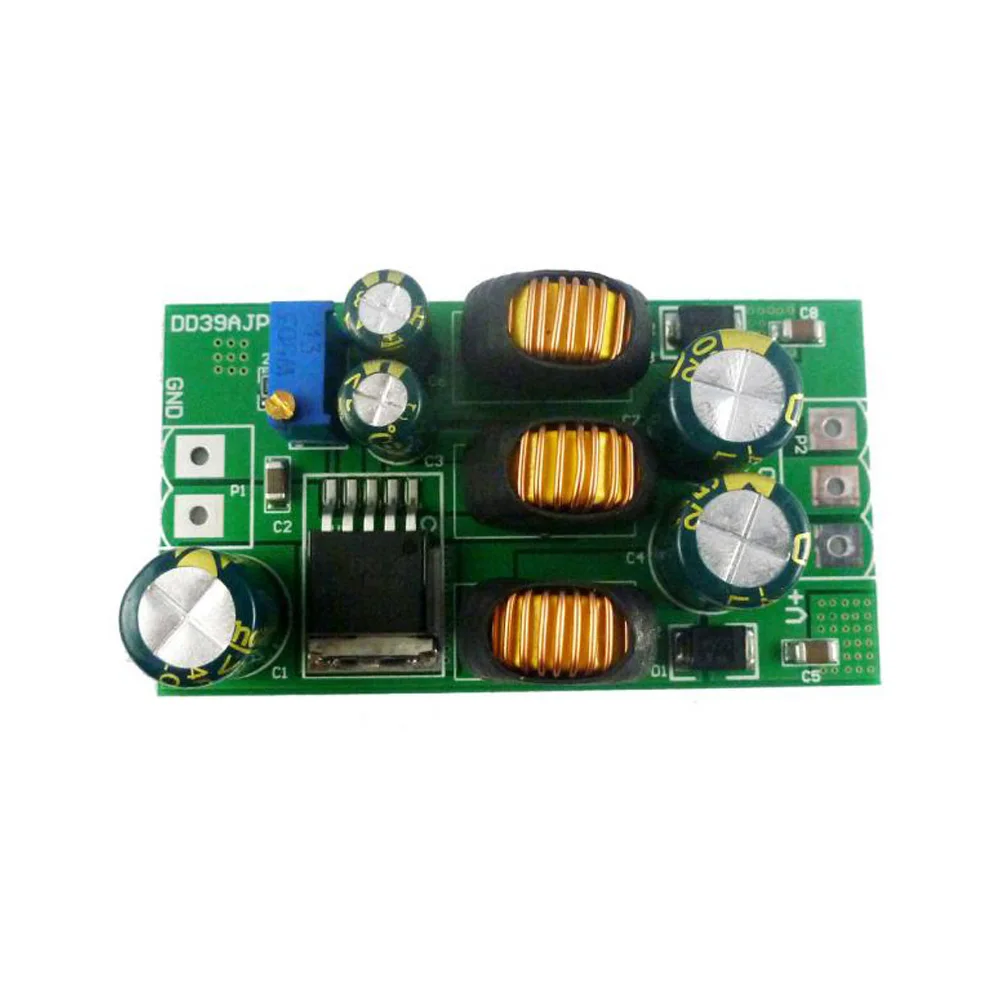

20 Вт Φ Boost понижающий преобразователь 3 6-30 в положительное отрицательное питание 5

20 Вт Φ Boost понижающий преобразователь 3 6-30 в положительное отрицательное питание 5

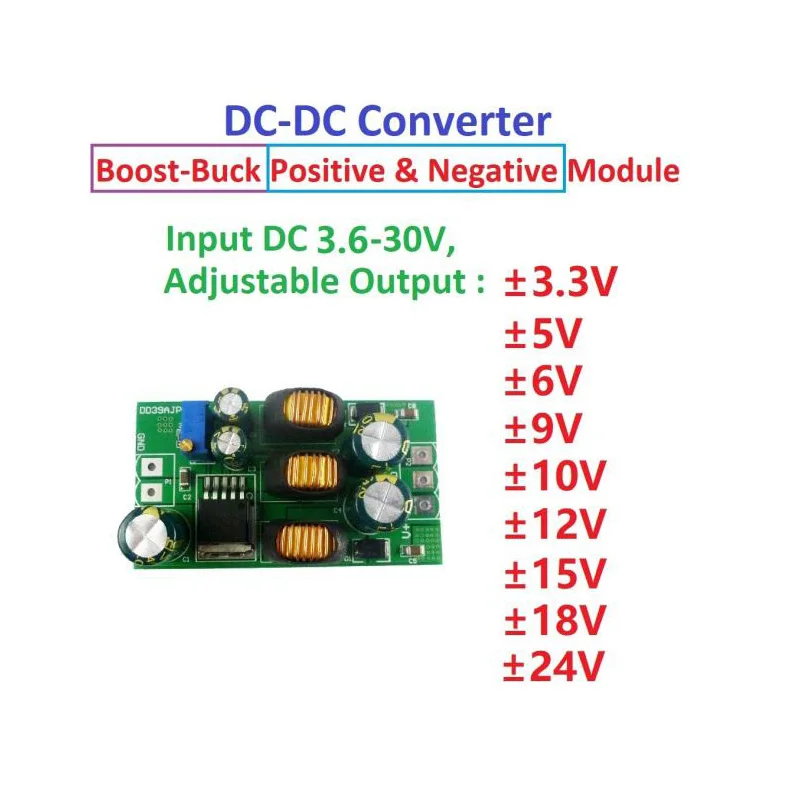

20 Вт DC-DC 5-30 в±5 В±6 в±9 в±12 В±15 в±24V повышающий понижающий преобразователь положительного и отрицательного питания Модуль преобразователя

Вход напряжение 3,6 ~ 30V, выход ± 3 ~ ± 30V Регулируемый

Максимальная выходная мощность: 20 Вт (для получения подробной информации, пожалуйста, смотрите описание внизу или обратитесь к нам за информацией.)

Эффективность преобразования: 69-88%

Ток покоя: 3 мА

20 Вт DC-DC повышающий понижающий преобразователь Рабочая частота 180 кГц.

Рабочая температура окружающей среды: -40 ~ + 85 градусов Цельсия

Размер: 60x34x15 мм

Вес: 29 г (без клемм)

Высокая Эффективность до 88%

Встроенная компенсация частоты

Встроенная функция мягкого пуска

Встроенная функция теплового отключения

Встроенная функция ограничения тока

Примечание:

1 для того, чтобы получить более стабильное напряжение, рекомендуется, чтобы выход превышал 15 мА

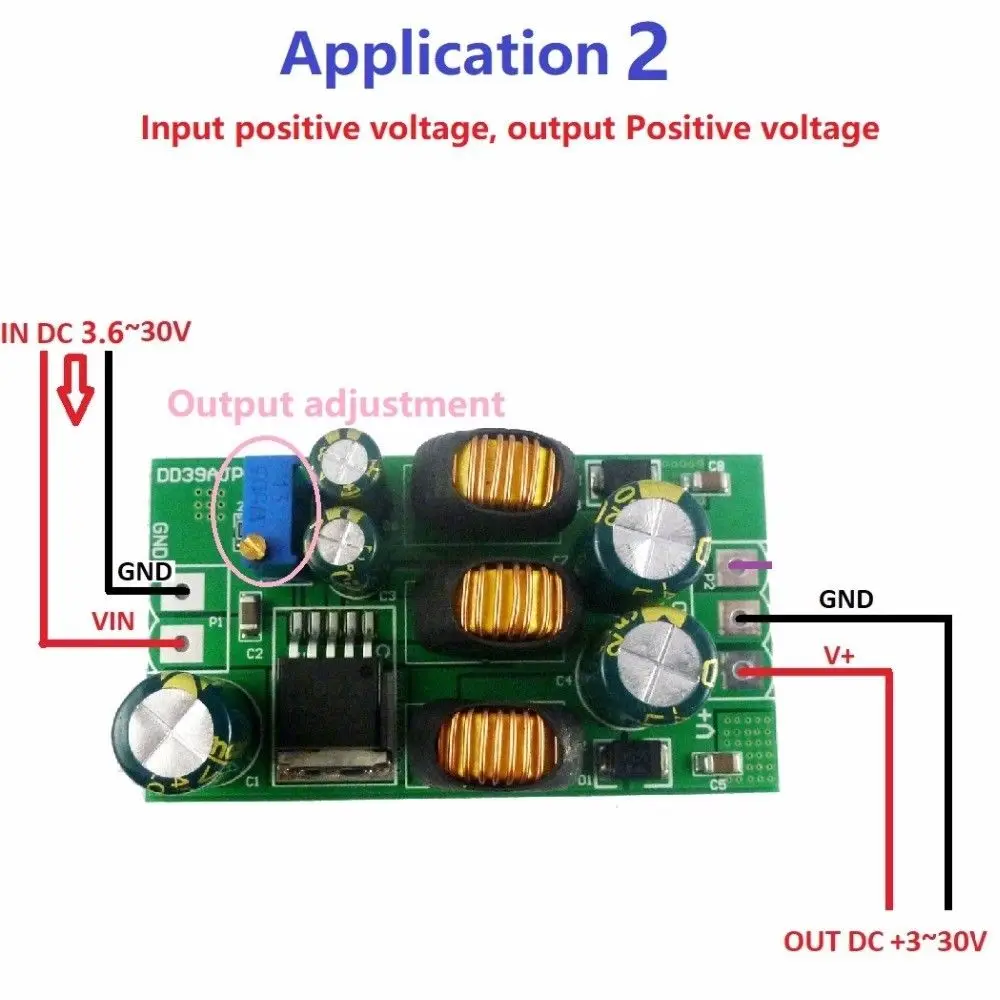

2 В-не может использоваться отдельно, или нет выхода напряжения. Но вы можете просто использовать V +

Применение

ADC/DAC/операционный усилитель

RS232 RS485 RS422 автобус

Аудио оборудование

Низкомощный аудио источник питания

Автомобильный аудио усилитель двойной мощности

Источник питания ЖК-дисплея

Измерительное оборудование

Измерительный мультиметр

Внимание:

Это модуль преобразователя напряжения постоянного тока, необходимо отметить при использовании:

1 Входное напряжение не может быть больше максимального входного диапазона

2 выходная мощность не может быть больше максимальной нагрузки в течение длительного времени

3. Входная мощность должна быть больше, чем выходная мощность, потому что потребление энергии самого модуля

Вопрос и ответ:

В1: почему выходное напряжение меньше номинального напряжения

A1: входное питание слишком низкое. Проверьте Входное напряжение с помощью мультиметра, на этот раз входное напряжение очень низкое

В2: почему отрицательное напряжение не выводится или выход слишком низкий?

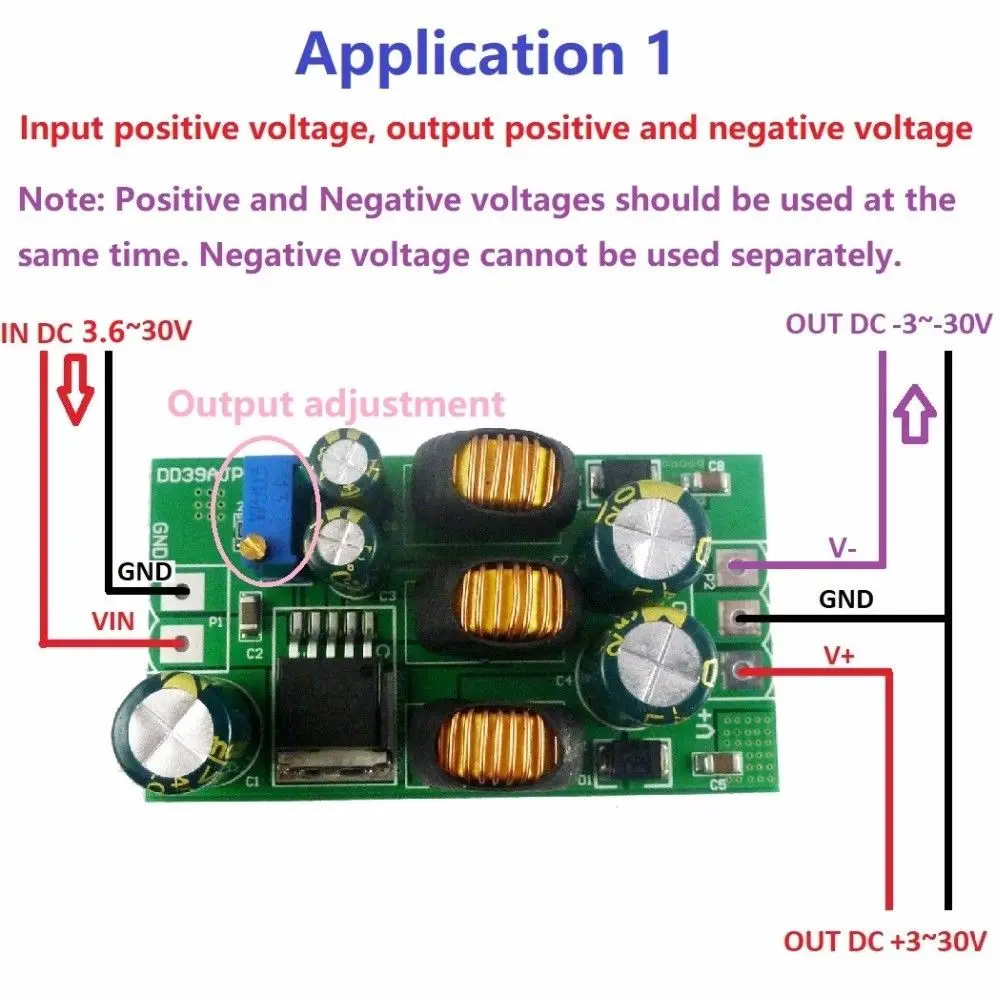

A2: отрицательное напряжение не может использоваться отдельно. При использовании отрицательного напряжения одинаковая нагрузка должна быть подключена к клемме с положительным напряжением.

Максимальная выходная мощность может достигать 20 Вт, но максимальная мощность будет варьироваться в различных условиях. Для получения подробной информации, пожалуйста, обратитесь к следующей таблице:

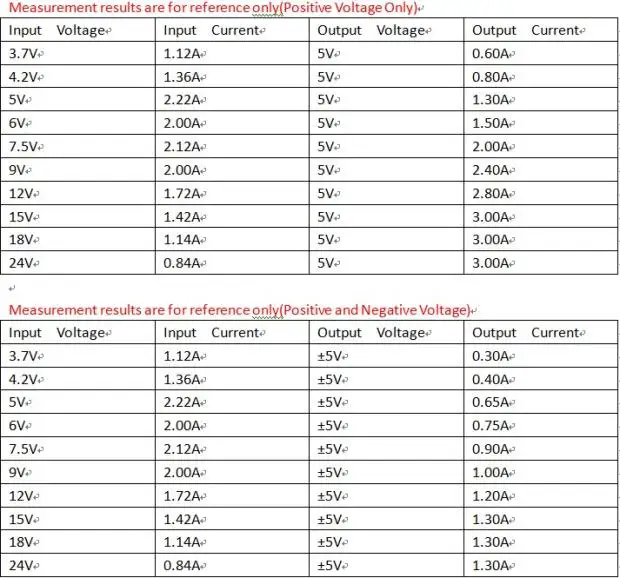

Выход 5 В/± 5 В

Выход 6 В/± 6 в

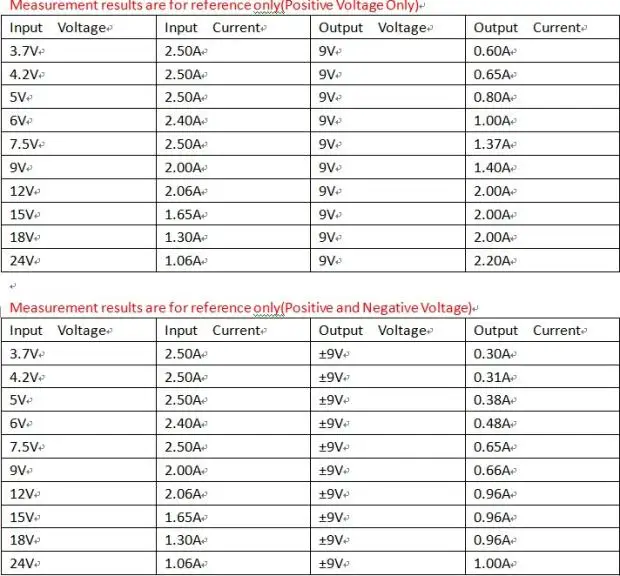

Выход 9 В/± 9 в

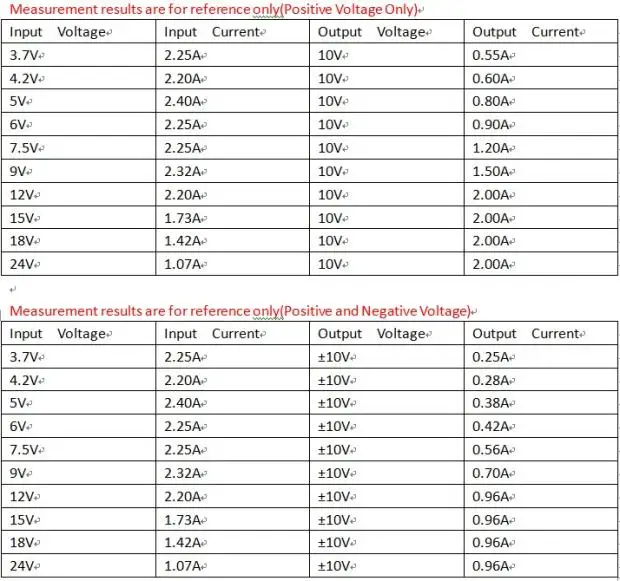

10V/± 10V Выход

12V/± 12V Выход

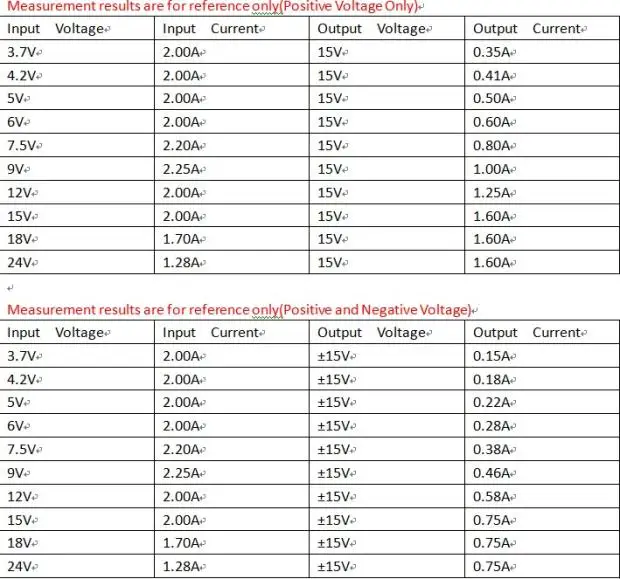

15В/± 15V Выход

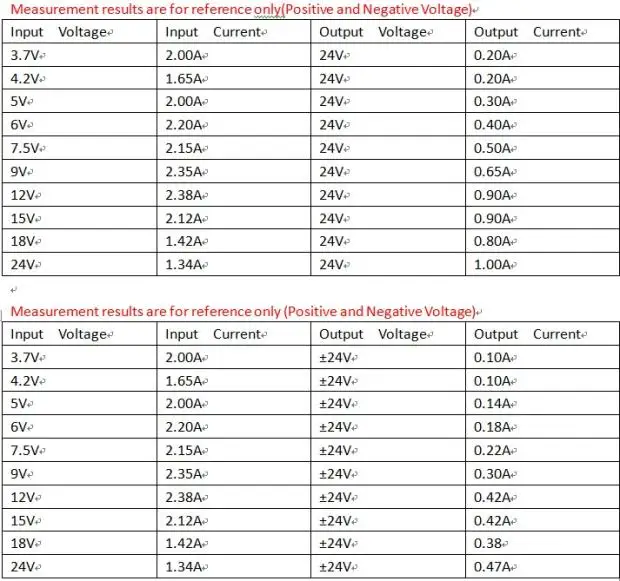

24V/± 24V Выход
