[ЕС Free VAT】 3-осевой шаговый двигатель NEMA23 76 мм/270 унции-in/ 3A CNC и драйвер двигателя 256

[ЕС Free VAT】 3-осевой шаговый двигатель NEMA23 76 мм/270 унции-in/ 3A CNC и драйвер двигателя 256

Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны

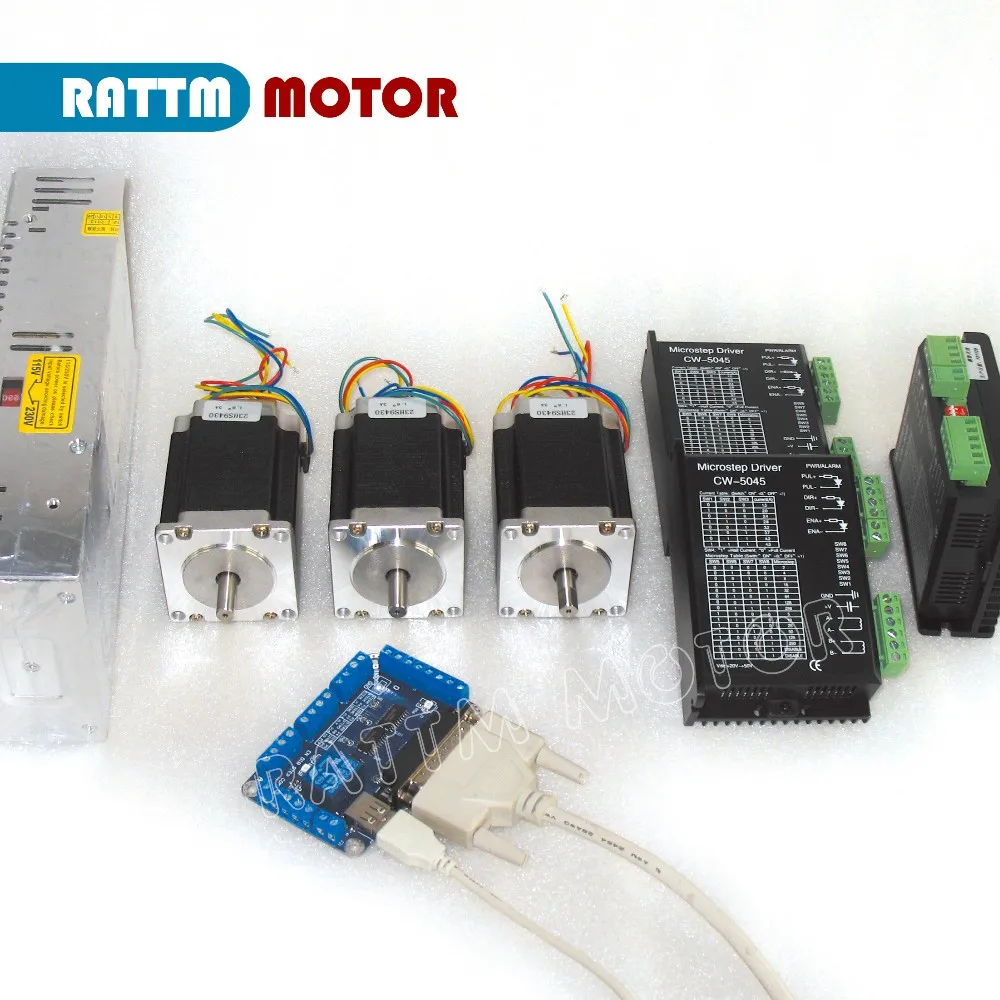

Посылка включает:

3 x CW5045 Драйвер шагового двигателя

3x23HS843 0 шаговый двигатель

1x350W 36V/9.7A импульсный источник питания

1x5 осей breakout board V5 Тип

Параллельный кабель DB25-1 шт.

1 х USB кабель

Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

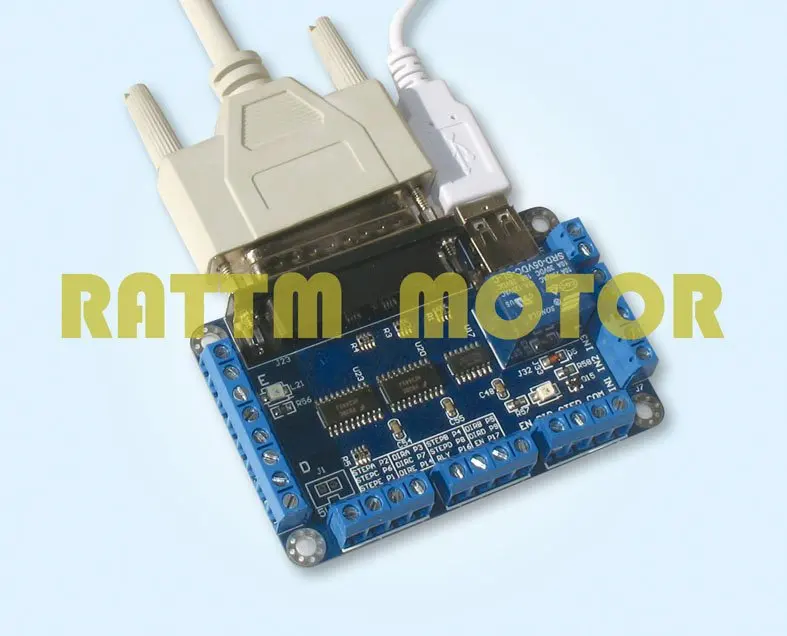

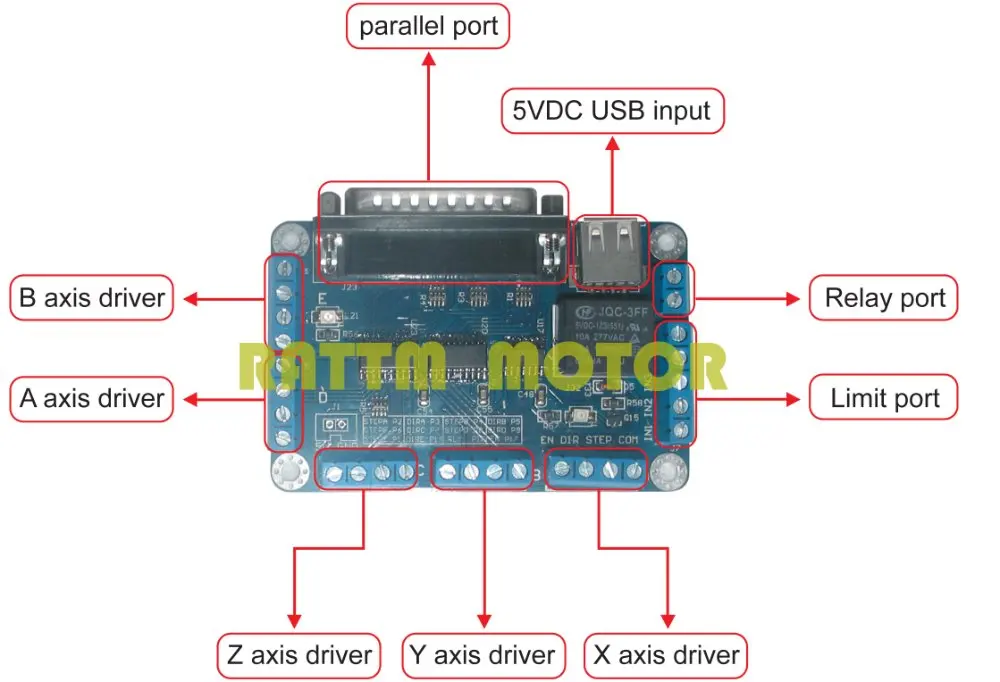

I. 5 осевая секционная плата

В большинстве случаев можно подключить драйвер 5 шт. и управлять двигателем 5 шт. одновременно

Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения

Это с релейным портом для сжатия шпинделя с ЧПУ

Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4

Размеры: 9x5.7cm

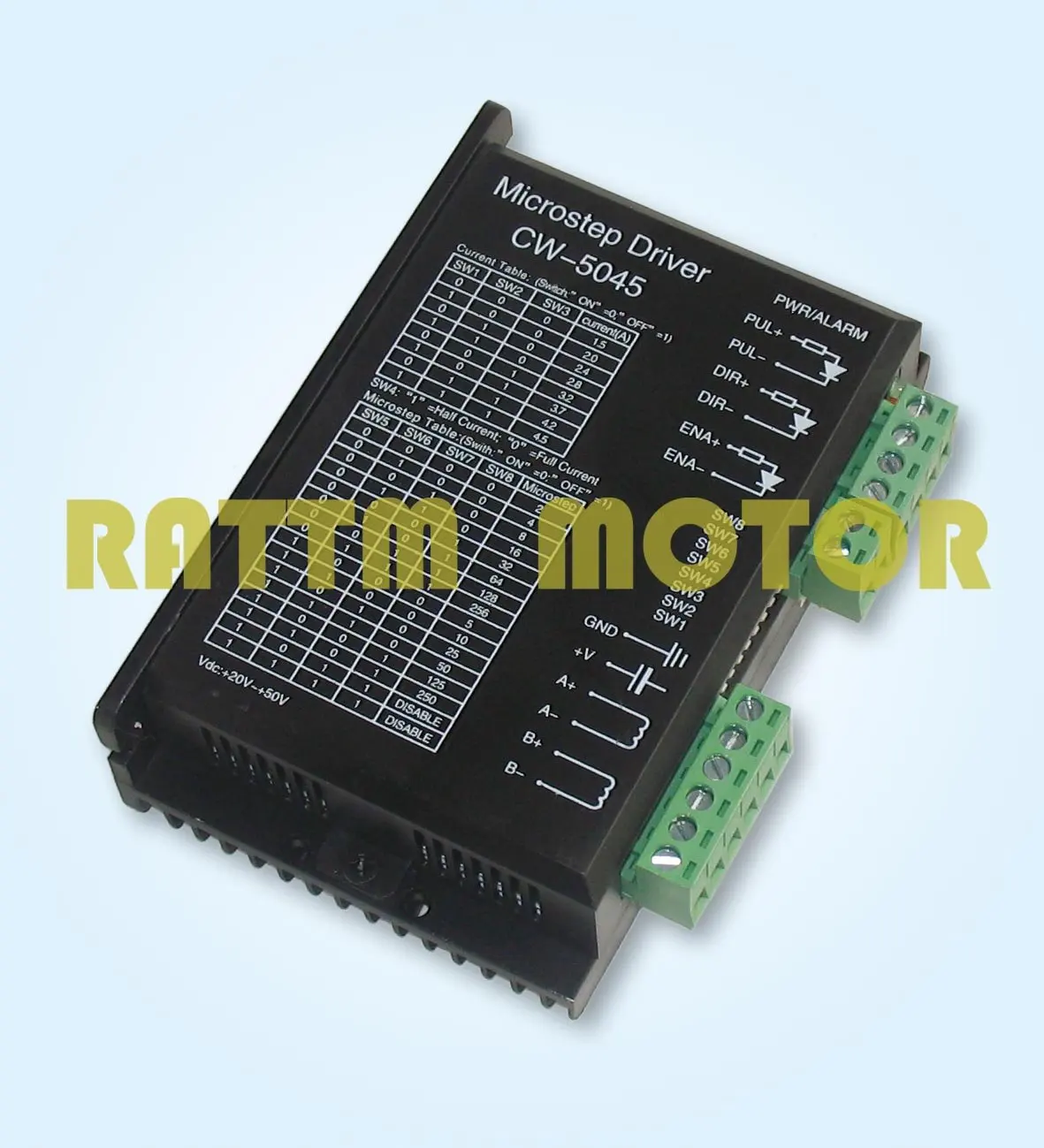

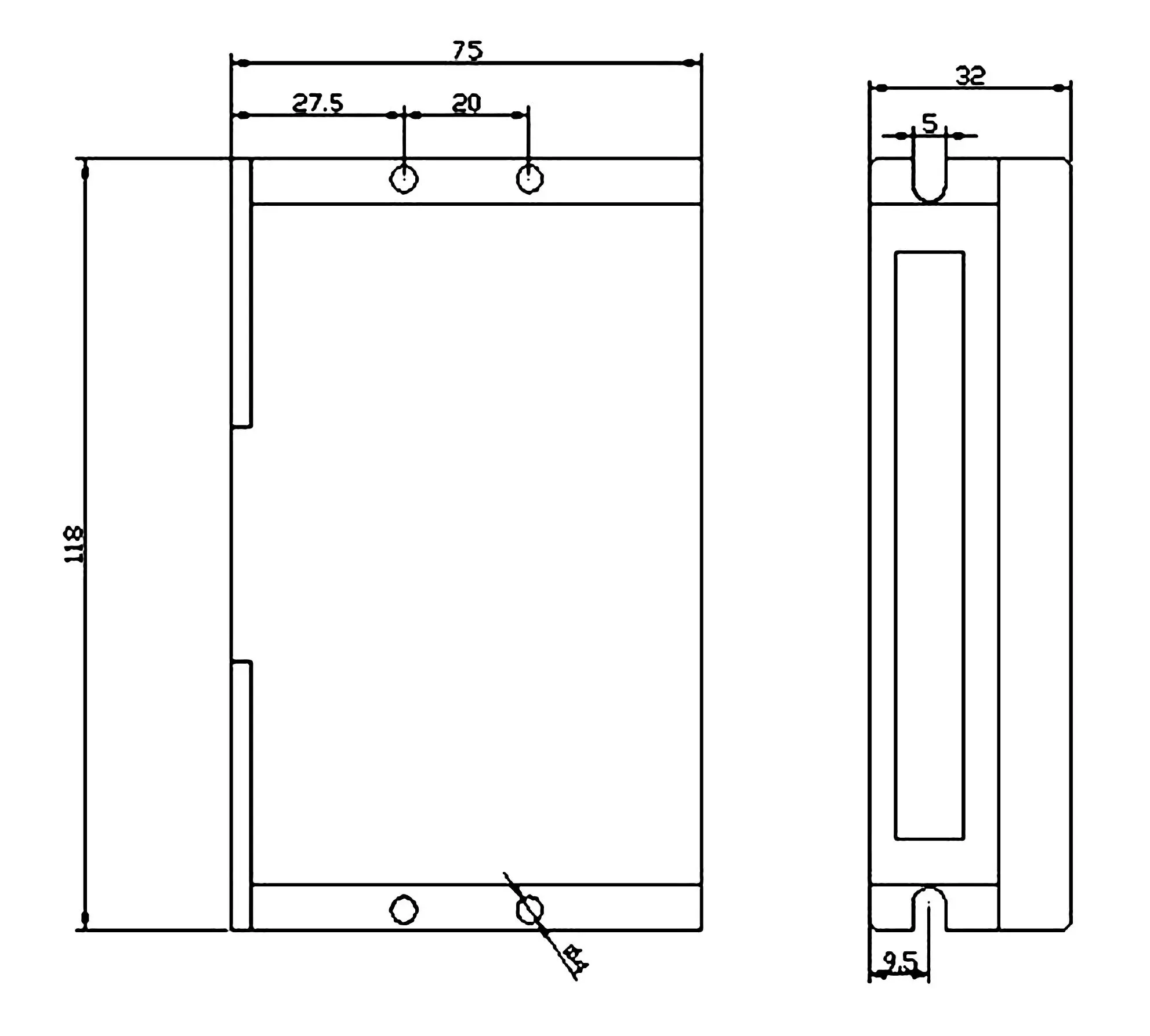

II. CW5045 высокий Драйвер шагового двигателя

Тип входного напряжения постоянного тока: 24 В ~ 50 В постоянного тока;

Выходной ток: 1.3A-4.5A;

Mircostepping:1 (1,8 °),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;1/5,1/10,1/25,1/50,1/125,1/250;

Форма защиты: защита от перегрева, автоматическая блокировка полутоков, защита от ошибок;

Рабочая среда: Temperature-15-40deg Влажность <90%;

Это
Подходит для NEMA17-23 двух и четырех фазных шаговых двигателей
Меньше 4,5a, он также может подойти для небольшой длины NEMA34 два и четыре
Фазные шаговые двигатели.

III. Шаговый двигатель

Общая Спецификация:

Точность угла шага: + - 5% (полный шаг, не нагрузка)

Точность сопротивления: + - 10%

Точность Индуктивности: + - 20%

Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)

Температура окружающей среды ----------- 20deg ---- + 50deg

Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока

Прочность изоляции -------- 500VAC в течение одной минуты

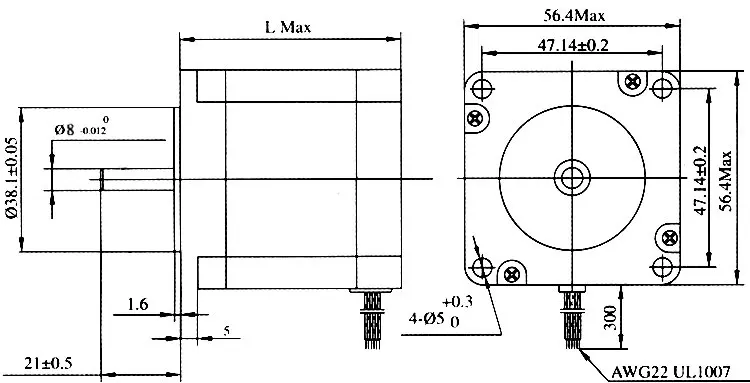

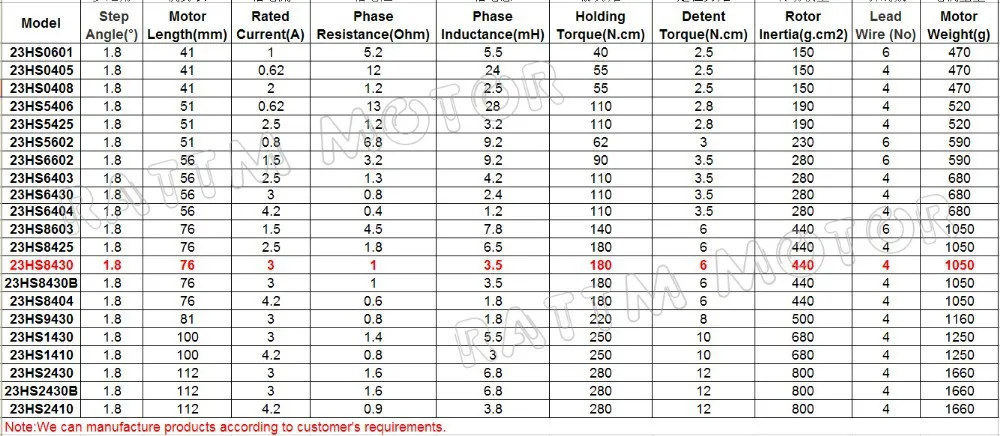

Техническое описание (23HS8430,8 мм диаметр вала,Длина 21 мм, 270oz-in или 18кг. cm Крутящий момент)

Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем произвести.

Свинцовые провода двигателя:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

IV. Импульсный источник питания

350W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 36v/9,7 A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло
