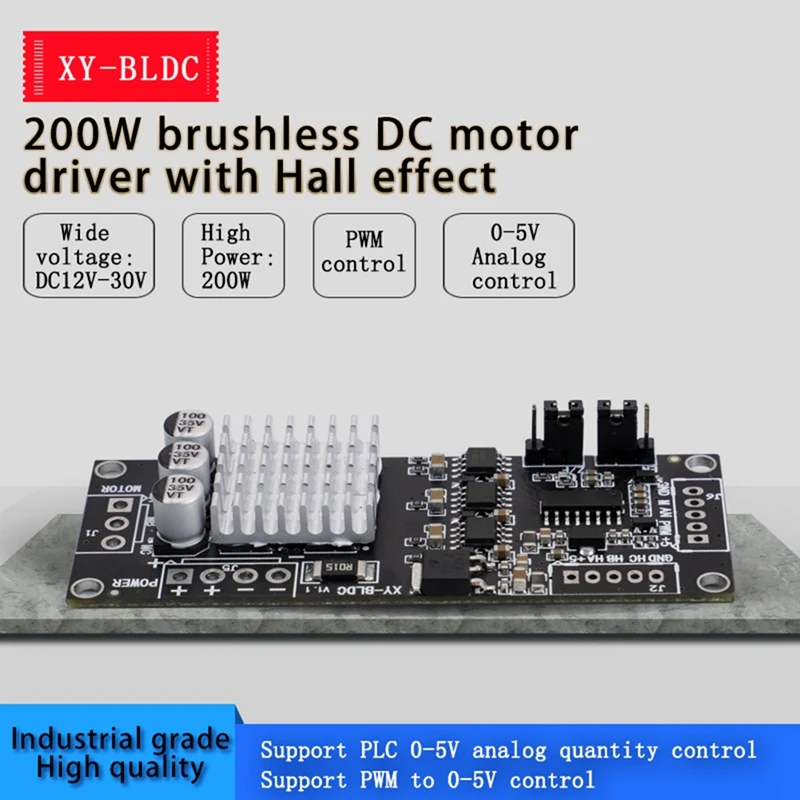

DC12-30V 200 Вт BLDC трехфазный DC бесщеточный мотор управления Лер ШИМ зал Мотор Управления драйвер платы

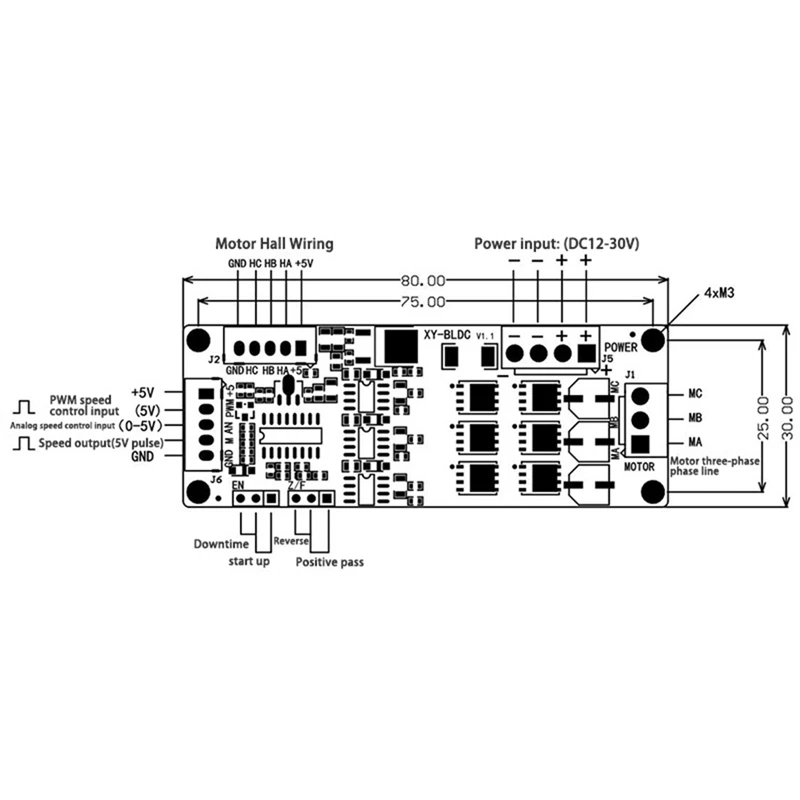

1. Когда наружный сигнал PWM является входным, амплитуда составляет 5 В, а Рекомендуемая частота PWM-1K-10 кГц.
2. Для аналогового входа можно использовать бортовой 5 В, внешний потенциометр GND (сопротивление 10K-100Kohm) для регулировки скорости, или вы можете вводить аналоговый внешний сигнал (0-5 В), но он должен быть подключен к GND на плате.
3. Для управления вращением вперед и назад двигатель должен остановить вращение, а затем выполнить работу вперед и назад. Строго запрещено менять направление во время вращения двигателя, что приведет к повреждению монтажной платы. Кроме того, после снятия крышки короткого замыкания, рулевой выключатель может быть подключен внешне для работы.
4. 5 В, GND Материнская плата поставляется с блоком питания 5 В (внешний источник питания может быть предоставлен, ток не превышает 10 мА)
5. Скорость импульсного сигнала на выходе, амплитуда 5 В, каждый Пульс представляет один оборот двигателя.

Меры предосторожности:
1. На основной плате нет предохранителя в цепи питания. Цзяньи добавил его сам. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате.
2. Во время нормальной работы на выходе двигателя осуществляется Выборочная защита от перегрузки по току. Поскольку мощность и ток модуля очень большие, пожалуйста, не делайте искусственное короткое замыкание модуля, когда модуль не работает нормально. Как только короткое замыкание, цепь может быть сожжена и трубка может лопнуть. Пожалуйста, используйте небольшой ток и тест низкого напряжения, после ок, затем Примените высокий ток и высокое напряжение. Поскольку это модуль с голой панелью, пожалуйста, обратите внимание на изоляцию головки проводки. Строго запрещено, что сильное напряжение контактирует с частями платы.
3. Когда рабочая мощность модуля привода превышает 100 Вт или рабочая среда превышает 30 градусов Цельсия, чтобы обеспечить нормальную работу цепи в течение длительного времени, необходимо обеспечить внешнее воздушное охлаждение печатной платы для рассеивания тепла.

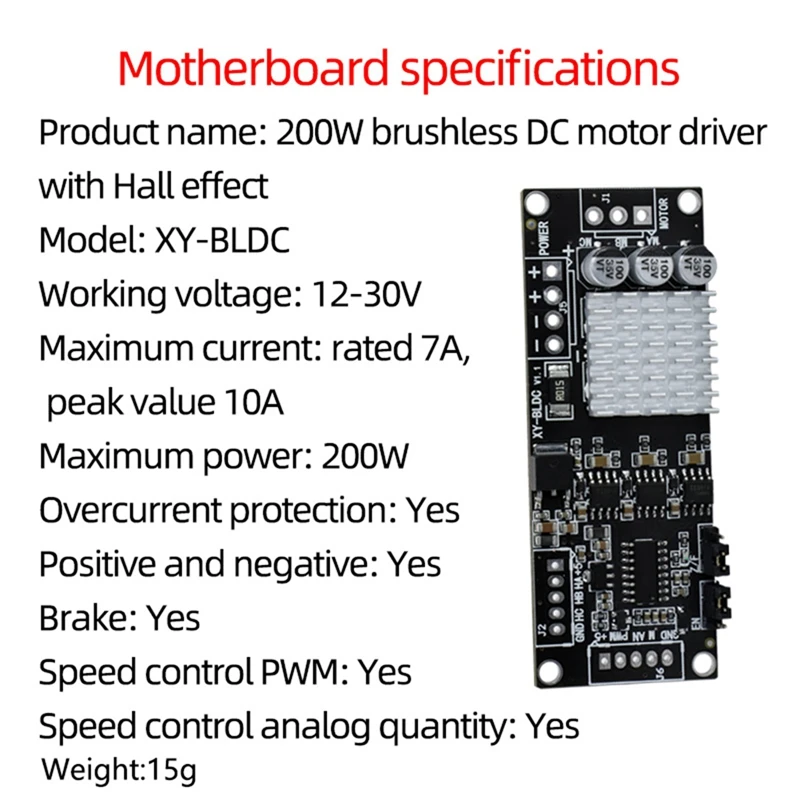

Номер модели: контроллер двигателя PWM Hall
Тип двигателя: двигатель постоянного тока
Цвет: черный
Материал: пластик
Размер: 80x30x10 мм

Посылка:
1x200 Вт бесщеточный двигатель постоянного тока

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.

---
