Плата цифрового усилителя мощности Irs2092s одноканальный усилитель класса D Hi-Fi

Плата цифрового усилителя мощности Irs2092s одноканальный усилитель класса D Hi-Fi

Параметры продукта:

1. Напряжение питания: Двойной источник питания постоянного тока ± 55 --- ± 80 в

2. Номинальная выходная мощность: 500 Вт (± 70Vpower supply4Euro нагрузка, искажение degree1 %)

3. Скорость эффекта:>= 90%

4. Отношение сигнал-шум: 90 дБ

5. Общее гармоническое искажение: 380 Вт (± 70 мощности supply4European horn, степень искажения <0.1%)

280 Вт (± 70 мощности supply8European horn, степень Искажений <0.1%)

6. Частотная характеристика: 20 Гц-20 кГц

7. Рог: 4-8Ω

8. Увеличение напряжения: 50 раз

9. Входная чувствительность 1В (RMS)

10. Защита от короткого замыкания на выходе: есть

11. Выходная защита постоянного тока, т. Е. Защита рога: есть

12. Защита от перегрева: есть, радиатор FET температура above100 °C, близкий выход!

13. Размер платы усилителя мощности: длинный * широкий * высокий = 98*43*30 мм

14. Вес: 95 грамм

Вопросы, требующие внимания:

1. Номинальное напряжение питания-Двойной источник питания ± 70 в, напряжение при ± 55 --- ± 80 в работает должным образом (сжигание избыточного давления не допускается!), если это кольцевая корова, потому что она не имеет функции стабилизации напряжения, напряжение будет колебаться с сеткой, пожалуйста, оставьте скидку при использовании. Не подключайте положительные и отрицательные полюсы источника питания неправильно, чтобы избежать сжигания платы

2. Рекомендуется Двойной источник питания постоянного тока ± 70 в с хорошей фильтрацией

3. Рекомендуется для speakers10-18inch4Oh-8European рога

4. Аудиовыход имеет защиту от короткого замыкания, но старайтесь не замыкаться

5. Пожалуйста, внимательно проверьте перед включением питания, убедитесь, что проводка верна перед включением.

7. Увеличение напряжения этой платы фиксируется в 50 раз, если выходной мощности недостаточно, добавьте усиление передней стадии в соответствии с конкретной ситуацией.

8. Плата должна питаться от двух DC(3 А линия, если вы не понимаете, пожалуйста, Baidu) нет одного источника питания! Нет возможности! Нет возможности! Напряжение питания ± 55 В ~ ± 80 В, слишком низкое для работы, слишком высокая полированная пластина. Максимальная эффективная мощность board500W (оставайтесь ± 75V 4 евро нагрузка input1VIn чехол действительных значений)

9. В соответствии с формулой мощности = U * U/R = Напряжение * Напряжение/известная нагрузка, мощность определяется напряжением и нагрузкой, высоким напряжением, небольшой нагрузкой, чем больше мощность, диапазон напряжения питания платы относится к напряжению, в котором плата может работать нормально, не все напряжения s и мощности нагрузки являются такими высокими выходами мощности, как указано, например, 12 В питания supply4Euro Нагрузка, максимальная мощность 15 Вт, максимальная мощность 8 в Ом hour7.5вт; Мощность 24 В supply4Oh, максимальная мощность 50 Вт, 8 евро время максимум 25 Вт; В любое время, источник питания должен быть больше, чем мощность усилителя мощности, в противном случае, высокая громкость не будет двигаться, мощность будет уменьшаться и звук будет отключен, соответствующая выходная мощность не может быть достигнута.

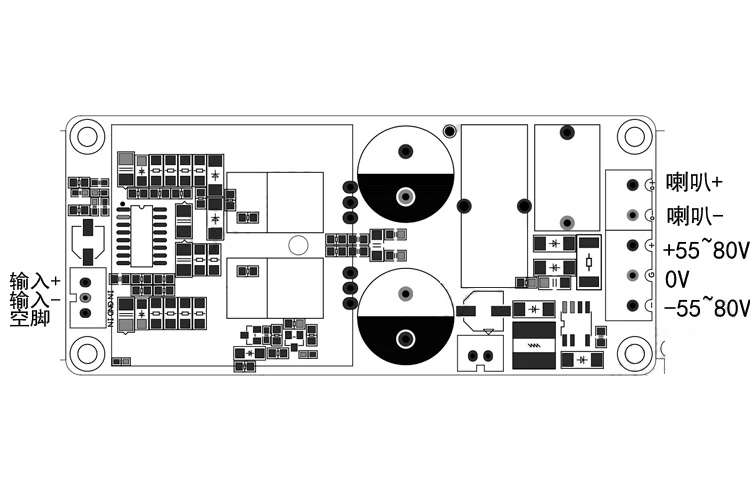

Схема проводки:

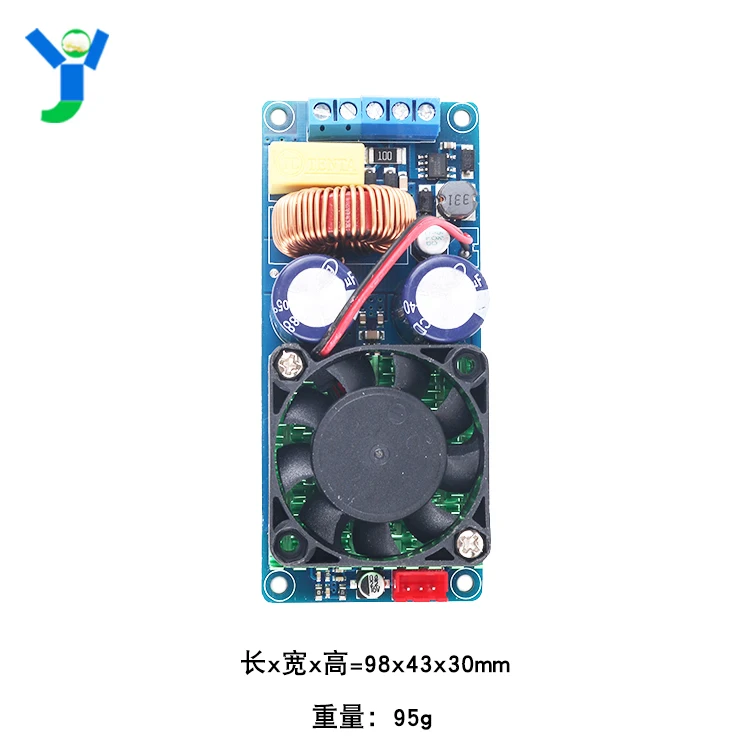

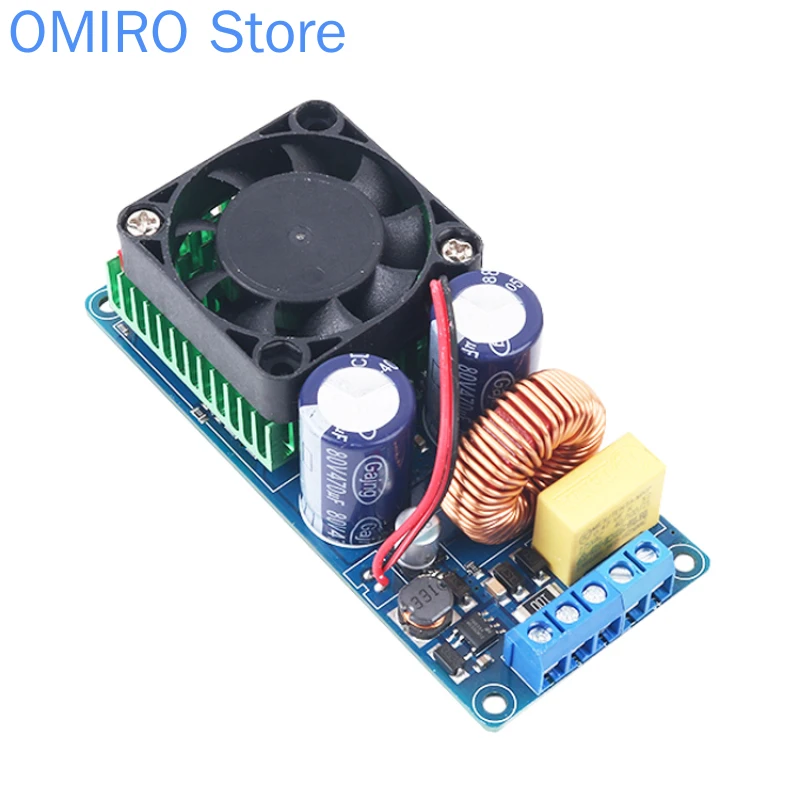

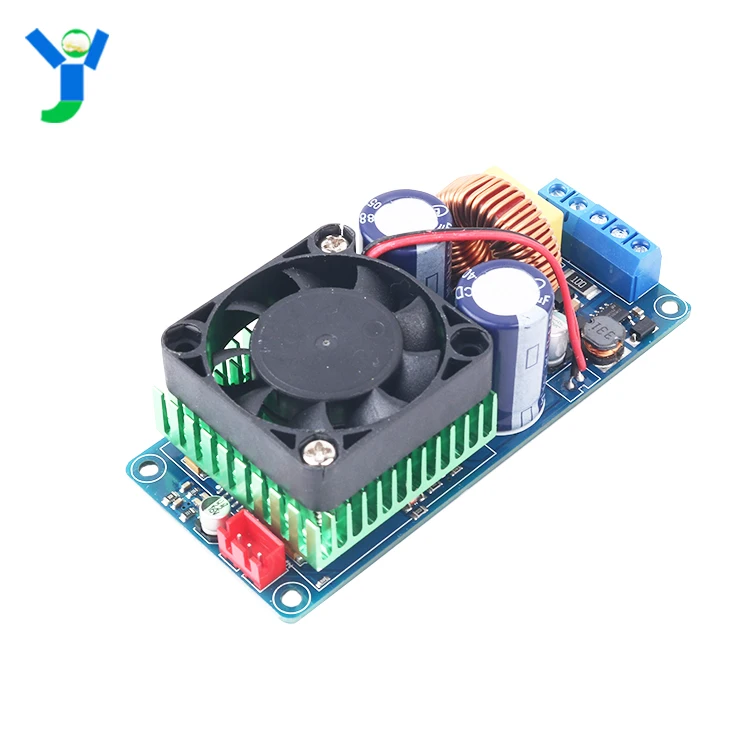

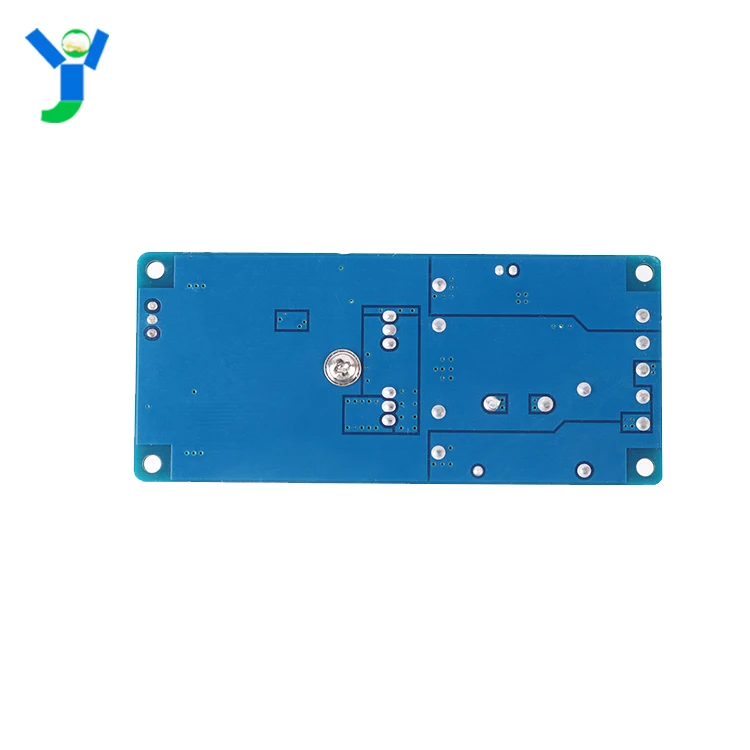

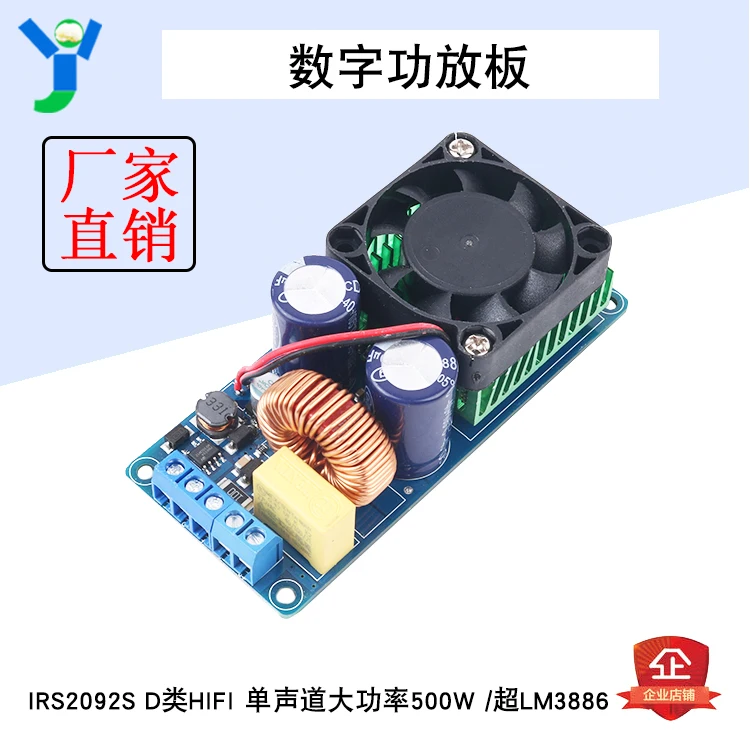

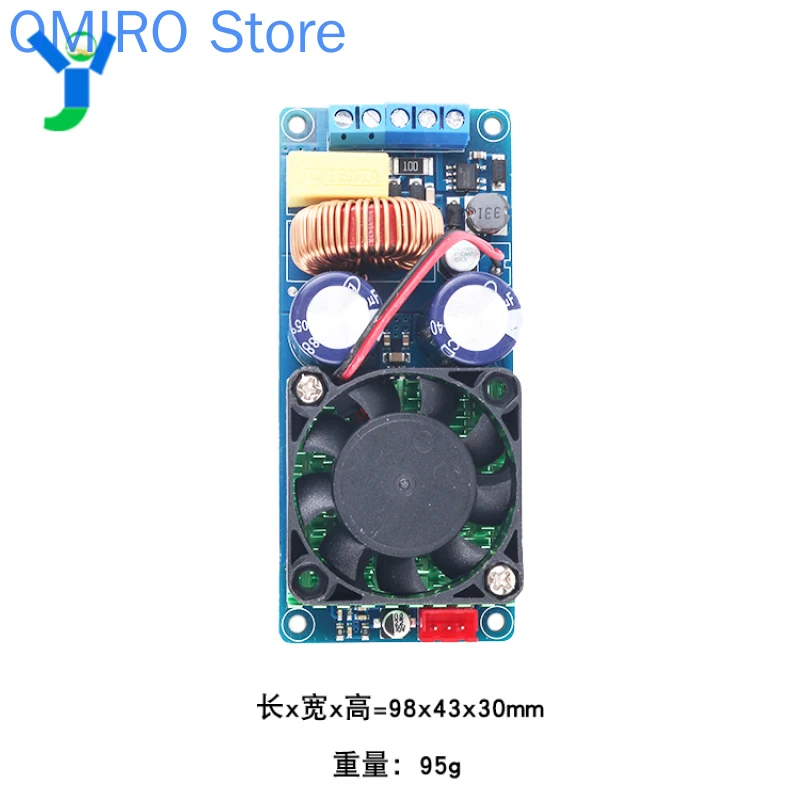

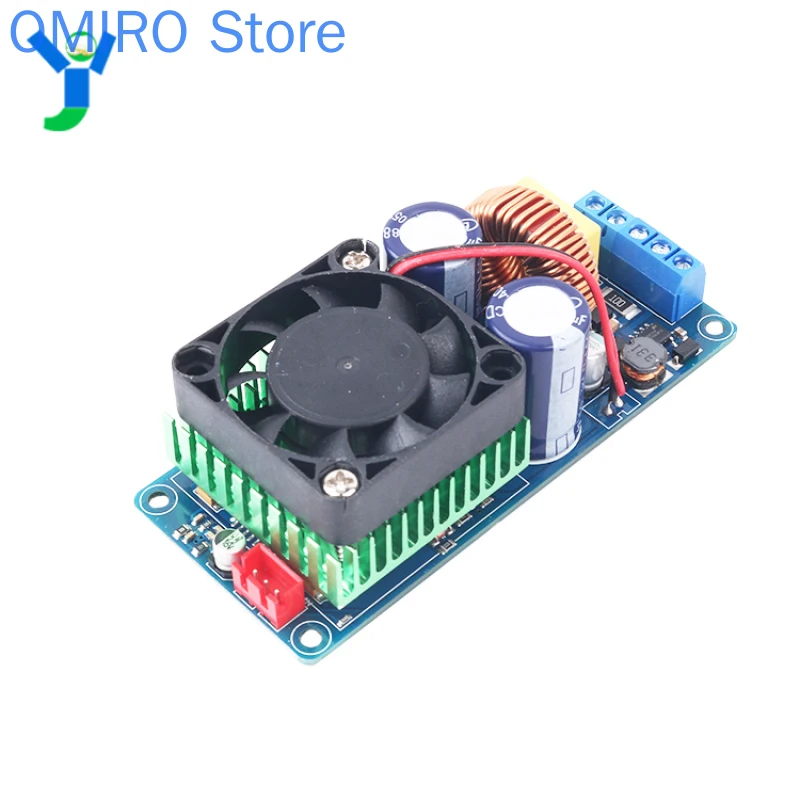

Фотография товара:
