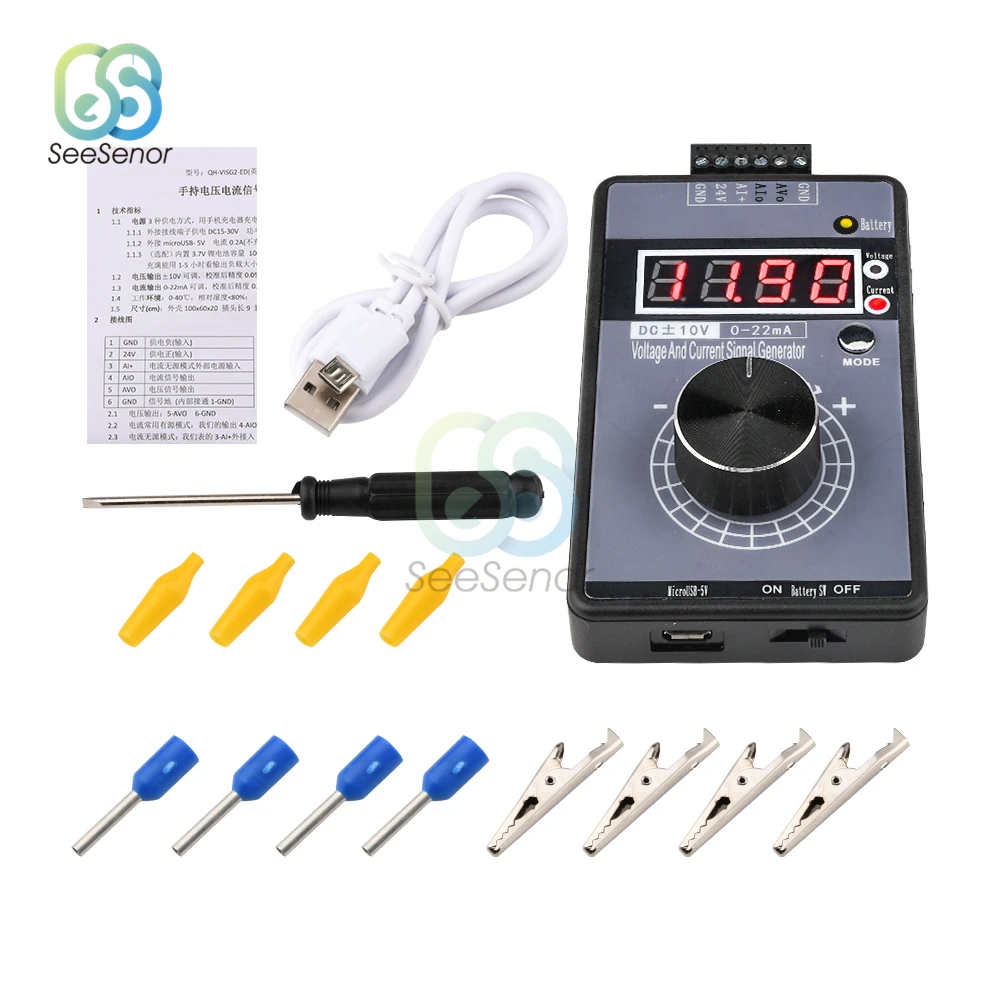

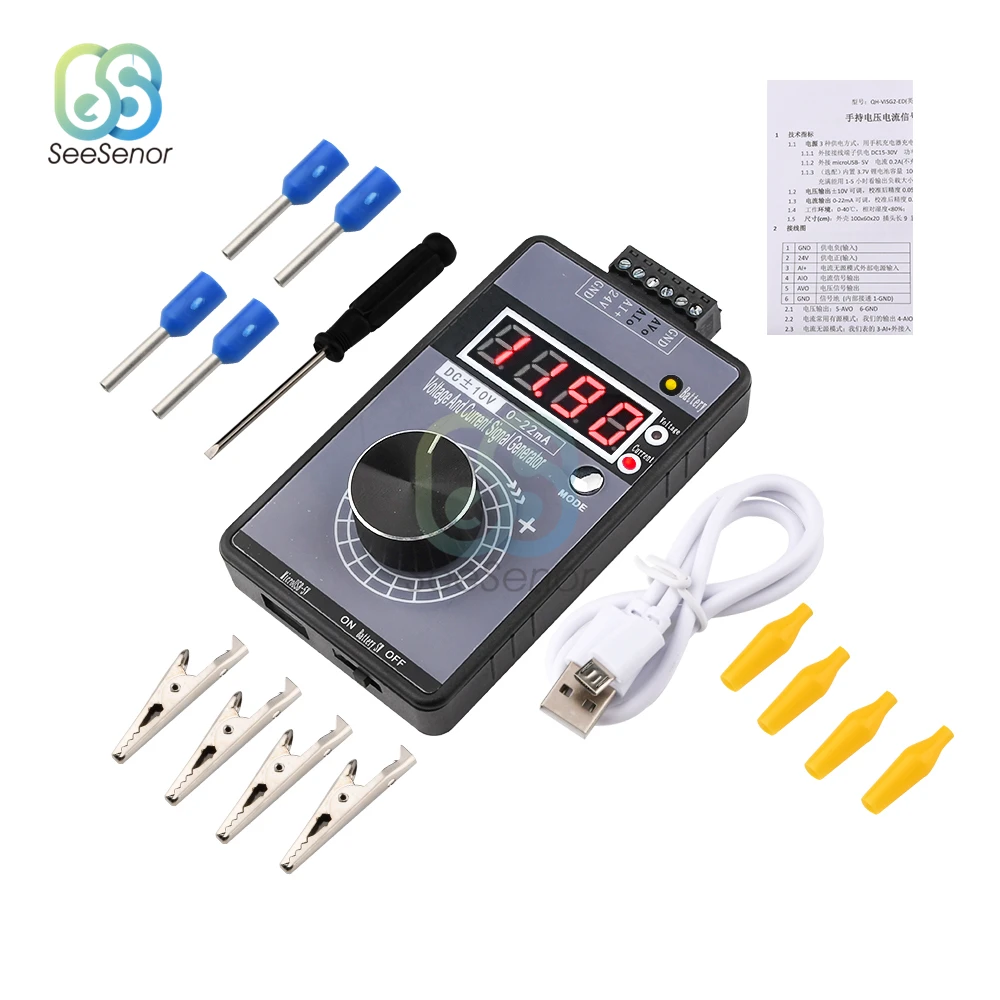

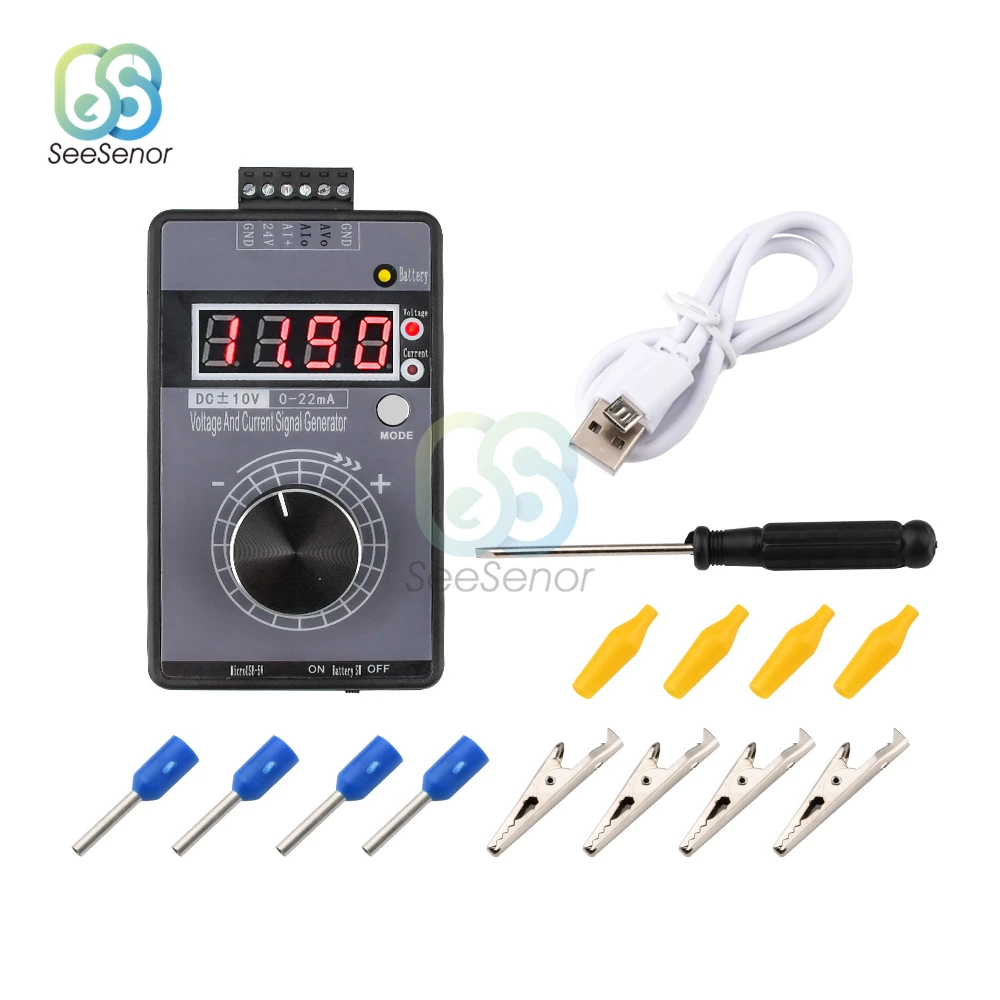

Генератор сигналов напряжения и тока

1. Технические индикаторы

1,1 три режима питания, используя мобильный телефон зарядное устройство или внешний 24 В может заряжать/работать;

1.1.1 Внешний проводной терминал питания DC15-30V 1 Вт (без зарядки)/4 Вт (зарядка);

1.1.2 внешний MicroUSB-5V ток 0.2a (без зарядки)/0.8A (зарядка);

1.1.3 (опционально) встроенный 3,7 V литиевая батарея (1000 мАч), максимальный зарядный ток никель-металл-0.6A, как правило, занимает более 4 часов для полной зарядки. Используется для 1-5 часов;

1,2 В Выходное напряжение регулируется ± 10V, могут возникать расхождения на <0,05 V после калибровки и приводной ток <20mA

1,3 ток на выходе регулируется на 0-22 мА, погрешность <0,05 мА после калибровки, а сопротивление выборки составляет <500 Ом;

1,4 Рабочая среда: 0-40 ℃, относительная влажность <80%;

1.5 размеров (см): корпус = 100x60x20, торчащая вилка 9 см, торчащая 15 см

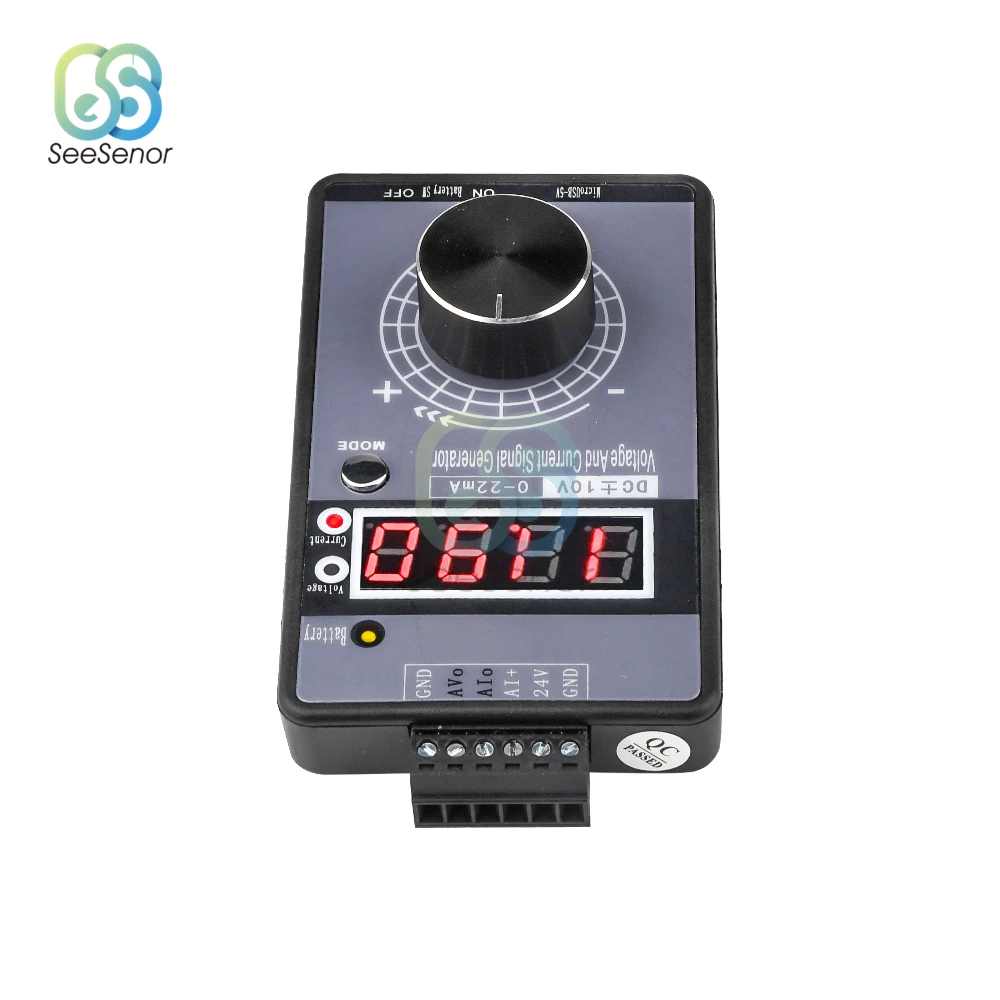

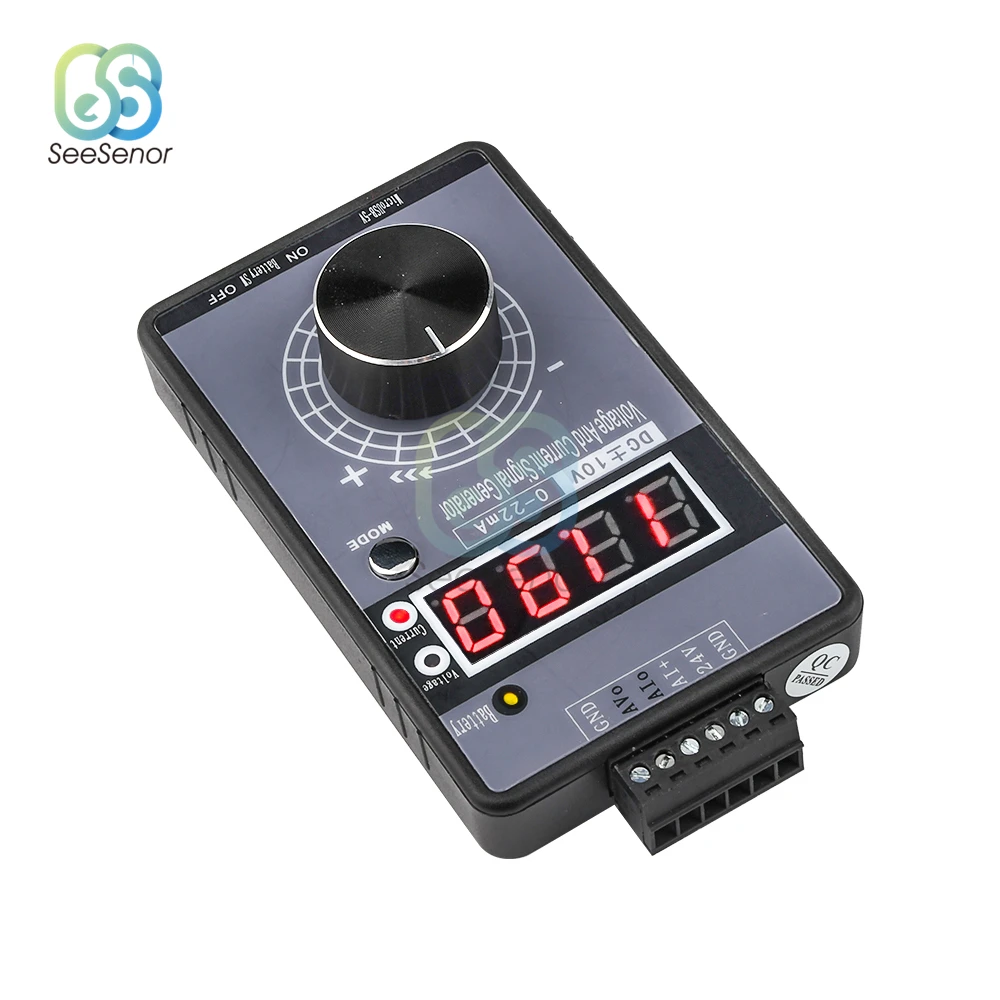

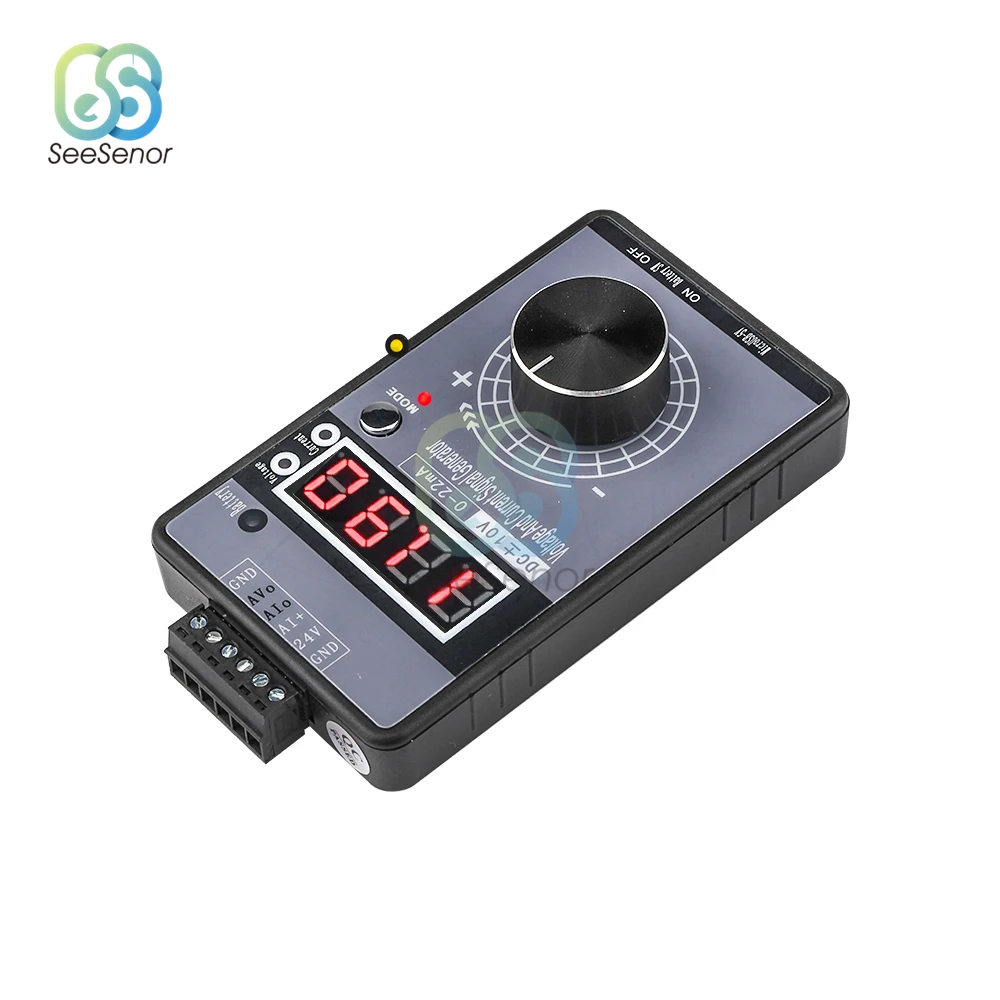

2. Схема подключения

2.1 выход сигнала напряжения: 5-AVO 6-GND

2,2 Общий активный режим вывода тока: наш выход 4-AIO 6-GND соответствует PLC I + I -!

2,3 ток пассивный режим: PIN-код 3-AI + внешне соединенный до 24V +, а затем выход из 4-AIO управлять внешней 24V в настоящее время. Наш счетчик эквивалентен регулируемому сопротивлению; Поэтому он называется пассивным режимом.

3. Использование:

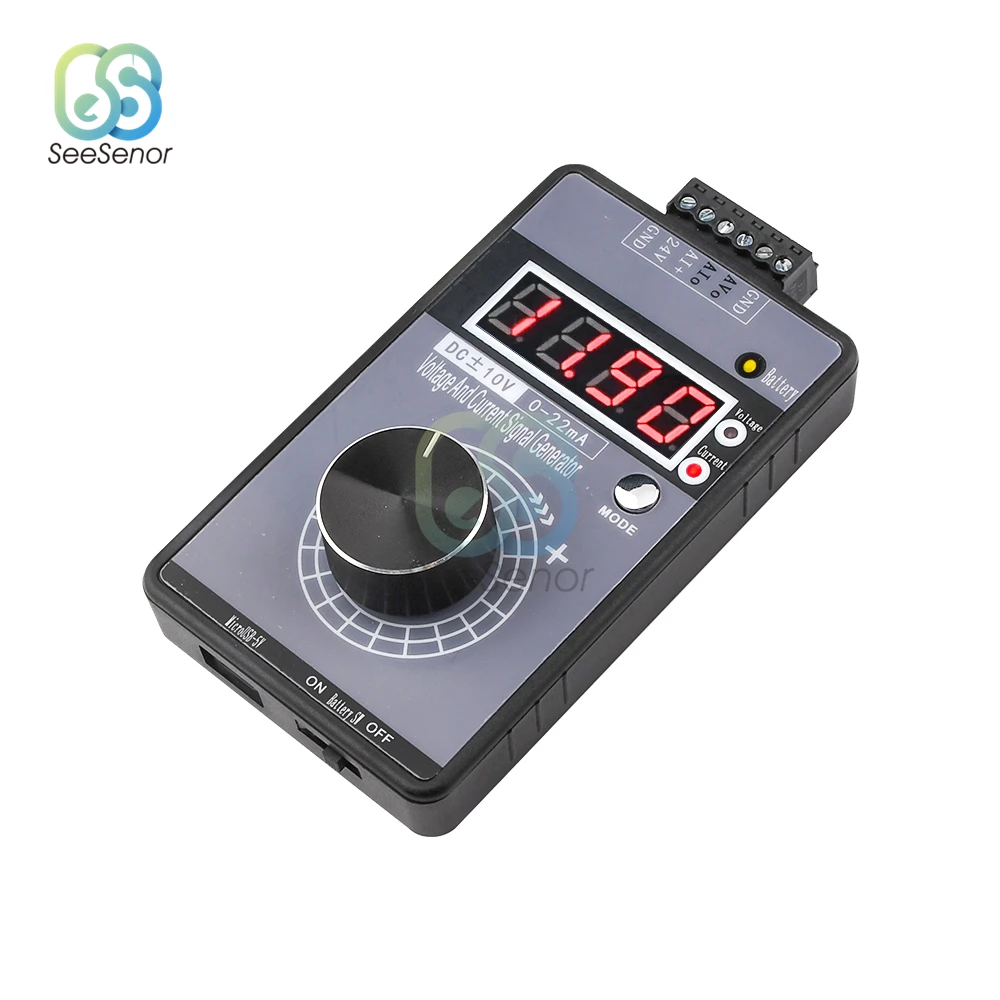

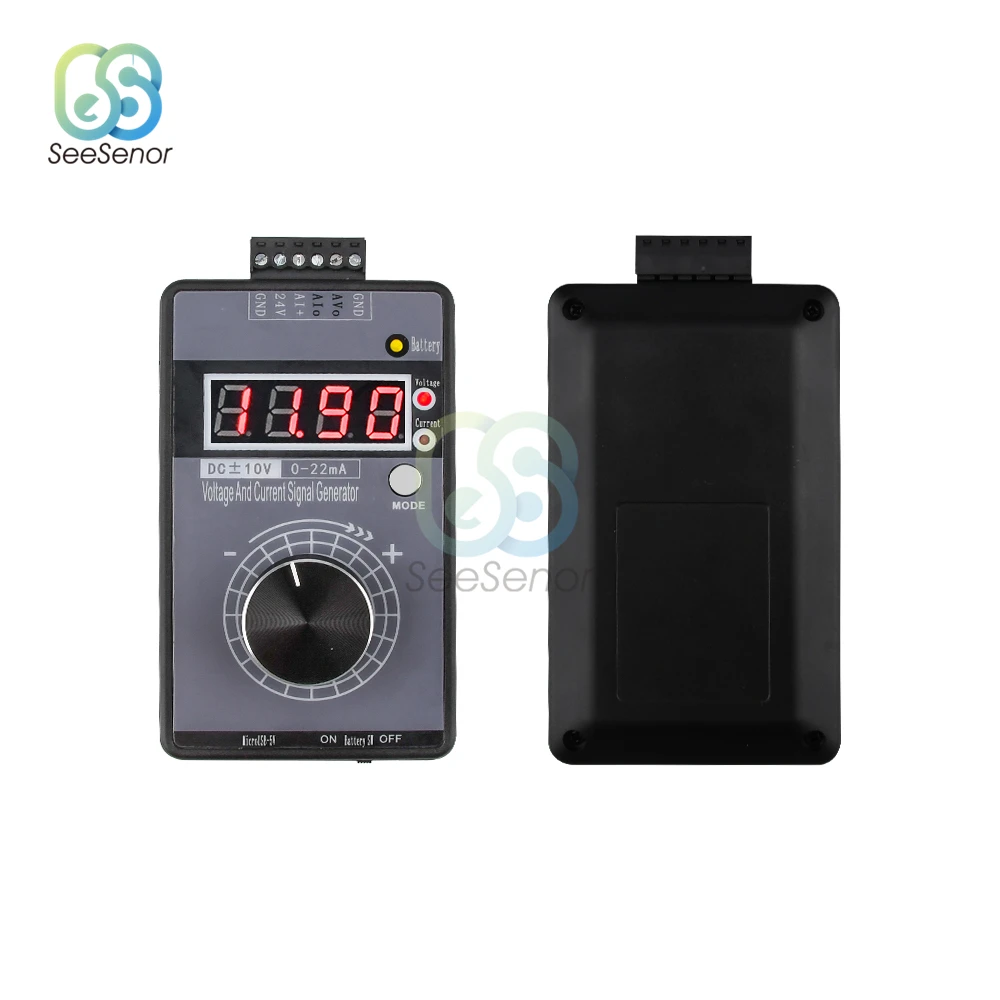

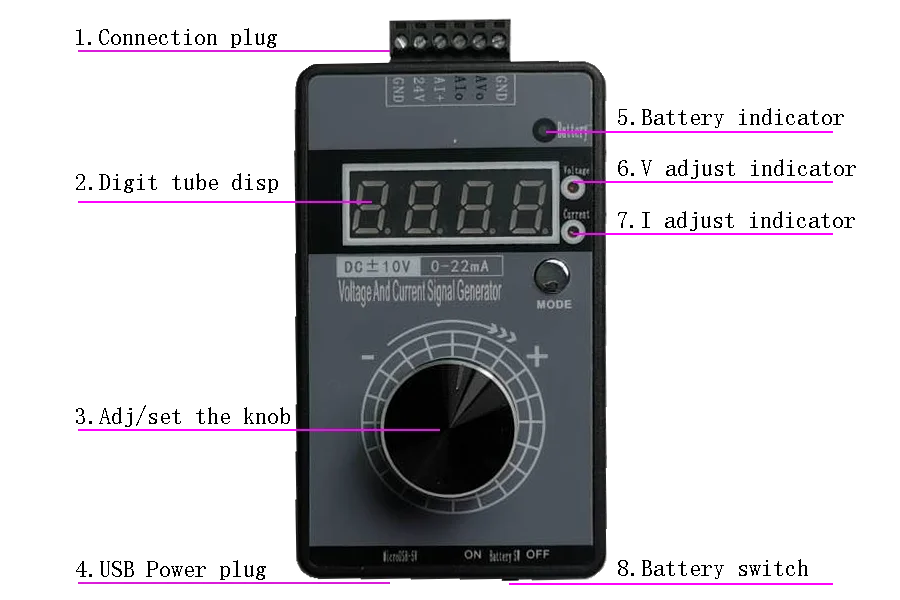

3.1 панель управления и инструкции по эксплуатации

3,2 Переключение-Настройте дисплей V или I, нажмите кнопку «MODE» для переключения и настройки режима V или I

Светильник индикатора показывает, в каком состоянии находится и в каком режиме работает система;

Исходный выход будет продолжать вывод после переключения, но не в состоянии регулировки;

Включите выключатель батареи, чтобы проверить состояние и количество батареи

3.2.1 индикатор состояния батареи:

Batteryindicator в

Зеленый

Желтый

Красный

Мерцание

Зеленый без мерцания (внешняя мощность)

Емкость

≥ 80%

≥ 40%

> 0

Зарядка.

Полный

3.2.2 удерживайте кнопку «MODE» в течение 1 секунды, и цифровая трубка мигает в течение 5 секунд, чтобы отобразить напряжение батареи;

3,3 Цифровая настройка и настройка параметров:

(Предостерегает: Нажимайте кнопку «OK <подтвердить>», вращая по часовой стрелке, ручка с одним импульсом составляет» + <добавить>», против часовой стрелки вращается рукоятка с одним импульсом»-«минус»)

3.3.1 короткое нажатие «ОК» для сохранения выходного значения, цифровой трубчатый дисплей «...» После ослабления, сохранения успешно, выходное значение-это сохраненное значение после следующей загрузки; Когда мы отлаживаем устройство, нам нужно настроить выходное значение случайным образом, до тех пор, пока ручка не нажата, она все равно будет сохраненным значением после перезагрузки;

3.3.2 удерживайте «ОК» в течение 2 секунд, чтобы войти в состояние настройки., дисплей «F001» (номер параметра 001);

3.3.3 поверните ручку, чтобы изменить номер параметра, вам нужно ввести пароль при вводе F002 или F100:

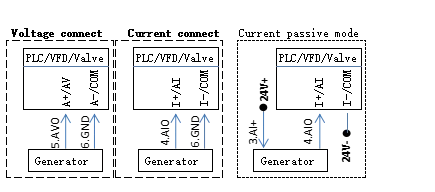

3.3.3.1 F001->F002 введите пароль“+ - - +(Поверните ручку)», затем нажмите кнопку, чтобы войти;

3.3.3.2 F001->F100 введите пароль“+-(Поверните ручку)», затем нажмите кнопку, чтобы войти;

3.3.4 нажмите «ок», чтобы ввести значение соответствующего параметра и поверните ручку для изменения параметров;

3.3.5 нажмите «ок», чтобы сохранить параметр, выйти из настройки параметров и отобразить следующий номер параметра (после установки значения F001, не введя пароль, появится обычный рабочий экран);

3.3.6 поверните ручку непосредственно на последний номер параметра, нажмите кнопку «OK», и установка завершена;

3.3.7 если на экране настройки параметров не будет работать более 10 с, он будет выходить из состояния настройки;

3.4 параметры настройки напряжения. Пожалуйста, прочитайте раздел 3,4 перед операцией, особенно для ввода пароля:

Номер

Описание

Примечание

По умолчанию

F001

Режим регулировки

0:Coarse1:Fine2: точечный режим (необходимо установить F100>0)

0

F002

Выходной режим

0:± 10 в 1:± 5V 2:0-10V 3:2-10V 4:0-5V 5:1-5V 6:0-3,3 V 7:0-2,5 V 8:0-1V 9:-10 В-0 В

2

F003

DisplayMode

0: Настоящее напряжение 1:Percentage0-100.0 % 2:50 Гц 3:1500

0

F004

Добавить OrSub Num для Knob'sPulse (грубой)

1-50

Нет концепции десятичной точки (1-50)× 10

1

F005

Добавьте OrSub Num для Knob'sPulse( Fine)

1-50

Нет концепции десятичной точки (1-50)× 1

1

F006

-10 калибровочных значений

-199 -- + 199 InternalReference, пожалуйста, будьте внимательны

F007

0 значение калибровки

-199 -- + 199 InternalReference, пожалуйста, будьте внимательны

F008

+ 10 Значение калибровки

-199 -- + 199 InternalReference, пожалуйста, будьте внимательны

F100

Точечный режим Num

0: точечный режим не используется 2-9: точечный НУМ

0

F101…F109

Номинальное выходное значение

Диапазон: от-10 В до 10 в вы можете установить столько значений, сколько есть точки

3,5 параметры настройки тока. Пожалуйста, прочитайте раздел 3,4 перед операцией, особенно для ввода пароля:

Номер

Описание

Примечание

По умолчанию

F001

Режим регулировки

0:Coarse1:Fine2: точечный режим (необходимо установить F100>0)

0

F002

Выходной режим

0:0-20мА 1:4-20мА 2:0-22ма

0

F003

DisplayMode

0: Настоящее напряжение 1:Percentage0-100.0 % 2:50 Гц

0

F004

Добавить OrSub Num для Knob'sPulse (грубой)

1-50

Нет концепции десятичной точки (1-50)× 10

1

F005

Добавьте OrSub Num для Knob'sPulse( Fine)

1-50

Нет концепции десятичной точки (1-50)× 1

1

F008

Калибровочное значение

-999 -- + 999 InternalReference, пожалуйста, будьте внимательны

F100

Точечный режим Num

0: точечный режим не используется 2-9: точечный НУМ

0

F101…F109

Номинальное выходное значение

Диапазон: 0-22 мА вы можете установить столько значений, сколько есть точки

4. Обнаружение проблем с током: возможность невыхода тока очень мала, вы можете измерить напряжение 4-AIO 6-GND с помощью мультиметра, если это> 20 в, чем текущий файл вашего мультиметра сломан или передача неверна, потому что напряжение должно быть током, попробуйте изменить мультиметр, Мультиметр Текущий файл внутри предохранителя легко сжигается;

5 пожалуйста, внимательно прочитайте это руководство перед проводкой, выключите питание, а затем подключите;
