MHS-5200A Высокоточный цифровой DDS двухканальный источник сигнала Генератор произвольной формы Частотный метр 200MSa/s 6 МГц

Описание

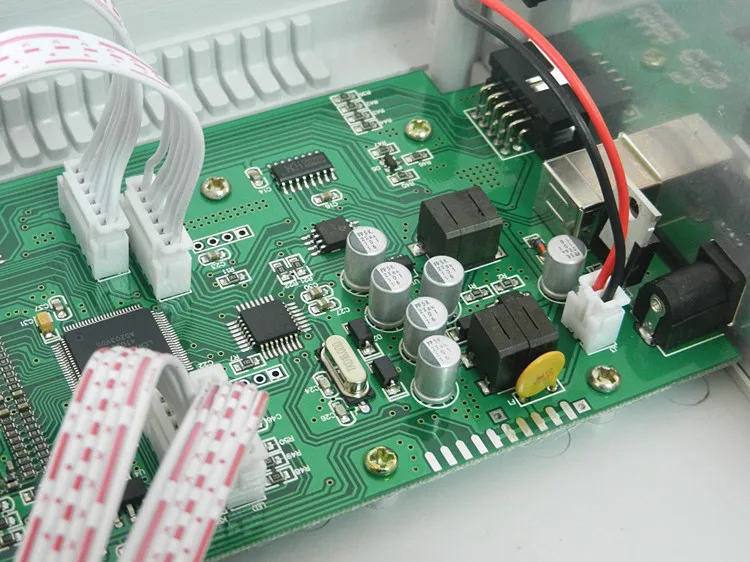

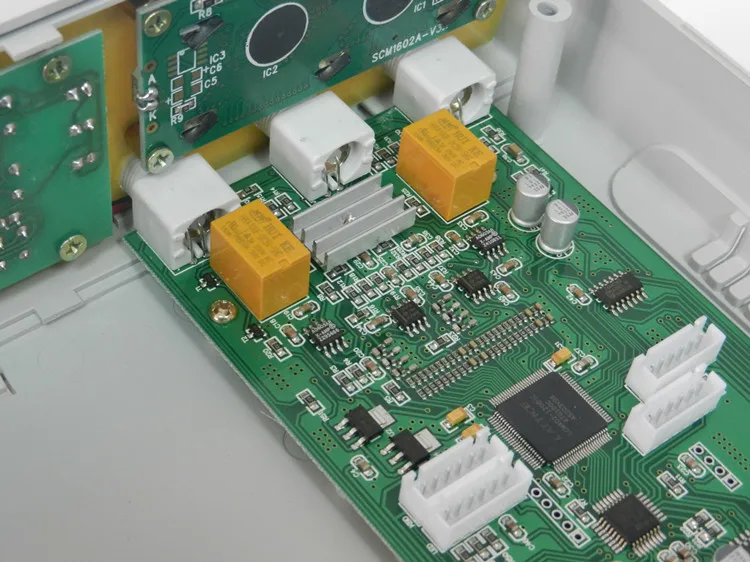

Генератор сигналов DDS произвольной формы из серии MHS-5200A-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и SMT во внутренней цепи, что может значительно улучшить защиту от помех и срок службы инструмента. ЖК-дисплей разделен на две линии: верхняя линия показывает частоту тока, а следующая линия отображает дополнительные параметры или функции. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. д. это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.

Особенности:
Может выводить произвольные формы сигналов и обычные функциональные формы (синусоидальный/треугольный/квадратный/sawtooth wave и TTL сигнал).
Все функции контролируются в цифровом формате, точные и стабильные.

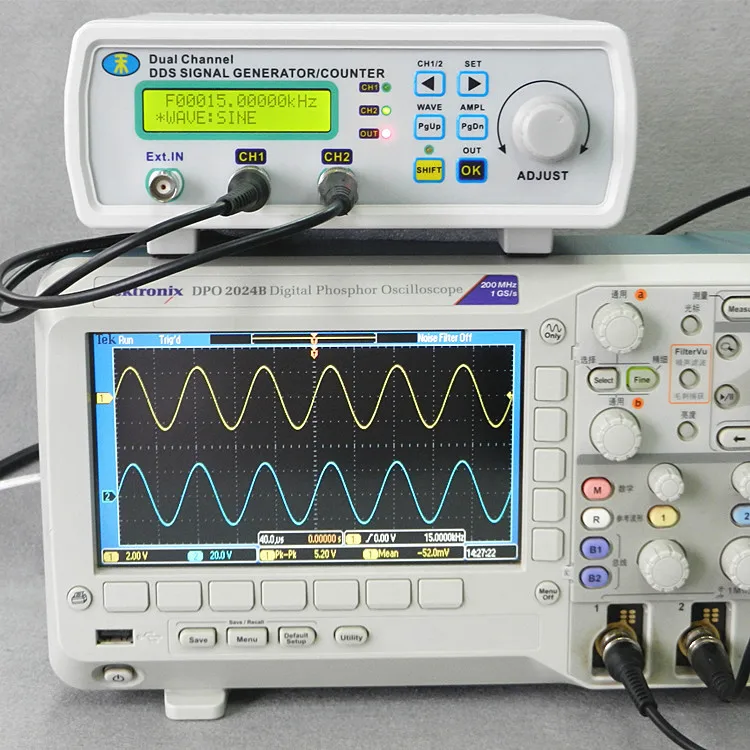

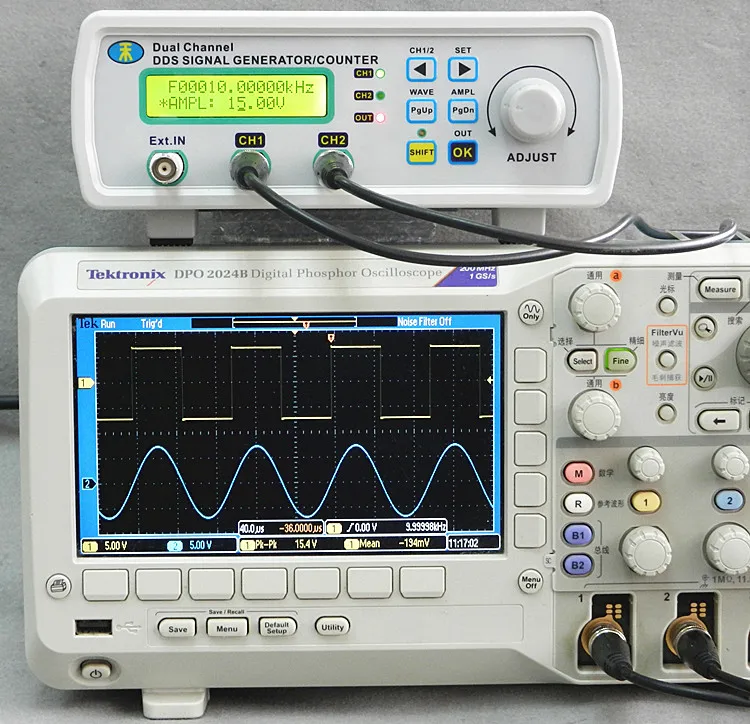

Двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
С линейной разверткой (макс. до 999 с) и логарифмической частотой функции развертки.

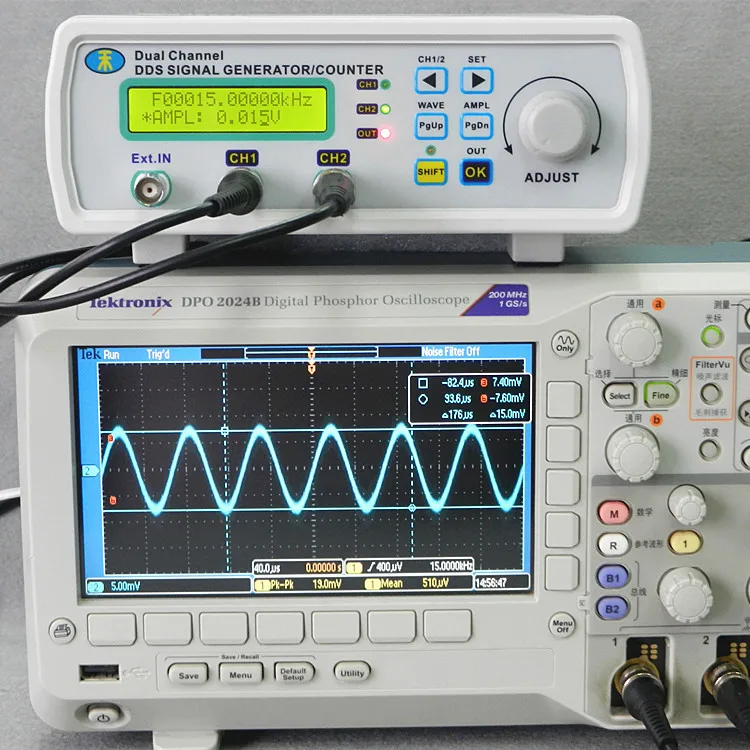

Сигнал обоих каналов имеет встроенный усовершенствованный-20 дб аттенюатор для достижения минимального амплитудного разрешения 1МВ.
С функцией смещения постоянного тока 120% ~ + 120%.
Выход 4 TTL (разница в фазе регулируется).
Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.
С интерфейсом USB, после подключения к ПК, ПК может быть использован для управления прибором.

Характеристики:

Проект

Параметры

Ключевые особенности

Частотный диапазон

Синусоидальная волна

Нормальные режимы (опционально): 0,01 Гц ~ 6 МГц/0,01 Гц ~ 12 МГц/0,01 Гц ~ 20 МГц/0,01 Гц ~ 25 МГц

Квадратная волна

0,01 Гц ~ 6 MГц

Треугольная волна

0,01 Гц ~ 6 MГц

Пилообразная волна

0,01 Гц ~ 6 MГц

Произвольная форма волны

0,01 Гц ~ 6 MГц

TTL цифровая сигнальная волна

0,01 Гц ~ 6 MГц

Выходная модуляция

Частотная развертка

Типы сигналов

Синусоидальная/Треугольная/квадратная/подъемная звуковая волна, цифровая сигнальная волна CMOS и произвольная форма волны

Длина волны

2048 точек

Частота дискретизации

200MSa/s

Разрешение амплитуды формы волны

12 бит

Минимальное разрешение частоты

10 МГц

Ошибка частоты

+/-5*10 ^(-6)

Стабильность частоты

+/-1*10 ^(-6)

Амплитудный диапазон (от пика до пика)

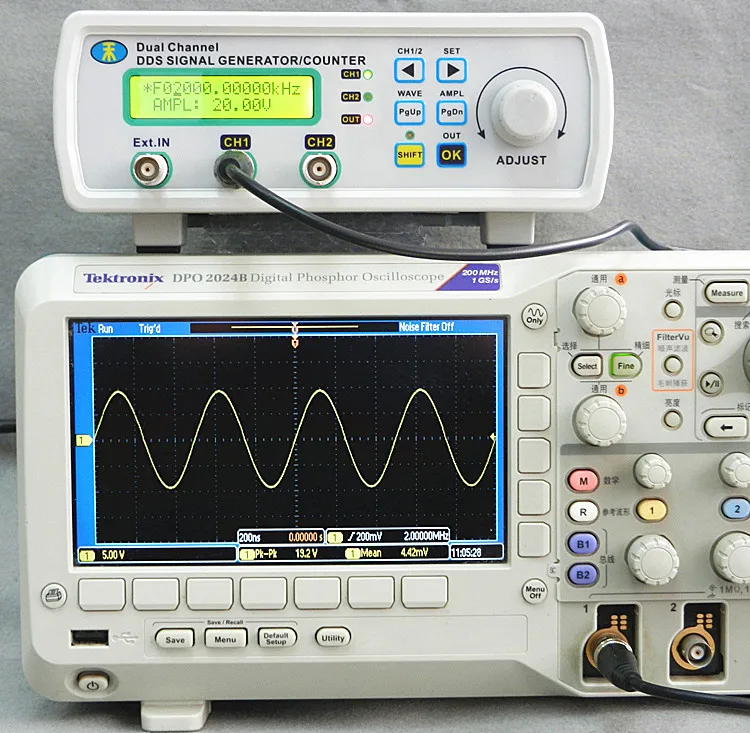

5mVp-p ~ 20Vp-p(12 МГц или меньше)

15mVp-p ~ Vp-p(12 МГц и выше)

Выходное сопротивление

50 Ом (+/-10%)

Разрешение амплитуды

1mVp-p (-20дБ затухание)

10mVp-p (без затухания)

Диапазон смещения

-120% ~ 120% (отношение напряжения смещения и амплитуды сигнала)

Разрешение смещения

1%

Диапазон фаз

0 ~ 359 °

Разрешение фазы

1 °

Синусоидальная волна

Гармоническая система прибытия

40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц)

Искажение

<0.8%(20 Гц ~ 20 кГц)

Квадратная волна

Время подъема

≤ 20 нс

Overshoot

≤ 10%

Диапазон регулировки рабочего цикла

0% ~ 99.9%

TTL

Время подъема

≤ 20 нс

Низкий уровень

<0,3 в

Высокий уровень

1V ~ 7,5 V

Произвольная форма волны

Количество

16

Глубина памяти/группа

1 Кб/16

Сканирование

Режим сканирования

Линейная развертка, бревенчатая развертка

Время сканирования

1s-999s

Диапазон сканирования

Он определяется настройками параметров развертки

Внешние измерения

Диапазон измерения частоты

Время ворот = 10S 0,1Hz - 60MHz

Время ворот = 1S 1 Гц-60 МГц

Ворота времени = 0,1 S 10 Гц-60 МГц

Ворота времени = 0,01 S 100 Гц-60 МГц

Диапазон входного напряжения

0.5Vp-p ~ 20Vp-p

Диапазон подсчета

0 ~ 4294967295

Подсчет

Вручную

Измерение ширины положительного и отрицательного импульса

Разрешение 10ns, Макс. Измеряется 10s

Регулярные измерения

Разрешение 20ns, Макс. Измеряется 20s

Измерение рабочего цикла

Разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9%

Выбор источника

1. Ext. Вход (сигнал переменного тока) ; 2. Ttl-вход (цифровой сигнал)

Память

Количество

10

Расположение

М0 ~ М9

Интерфейс

Режим интерфейса

Использование USB в последовательном интерфейсе

Скорость связи

57600bps

Протокол

Использование командной строки, соглашение

Питание

Постоянный ток

MHS5200A DC 5V источник питания

Общий

Размеры

19,5*17,5*7 см/7,67*6,9 * 2.75in

Вес

542 г/19,12 унций

Посылка с размером

24*24*12 см/9,55*9,45*4,72 дюйма (Д * Ш * В)

Вес посылка

1027 г/36,25 унций

Посылка:
1 * генератор источника сигнала
1 * USB кабель
1 * CD
1 * Расширительная плата TTL
2 * BNC зажимы кабель
