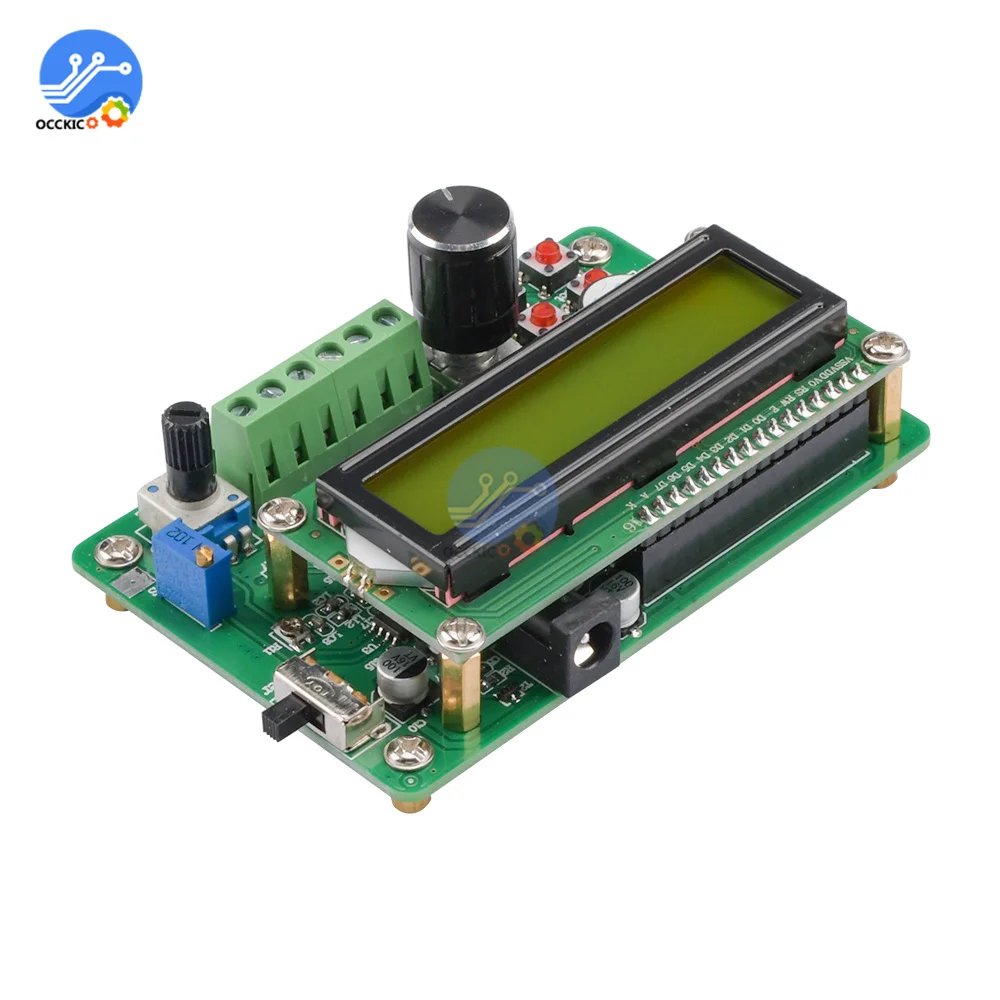

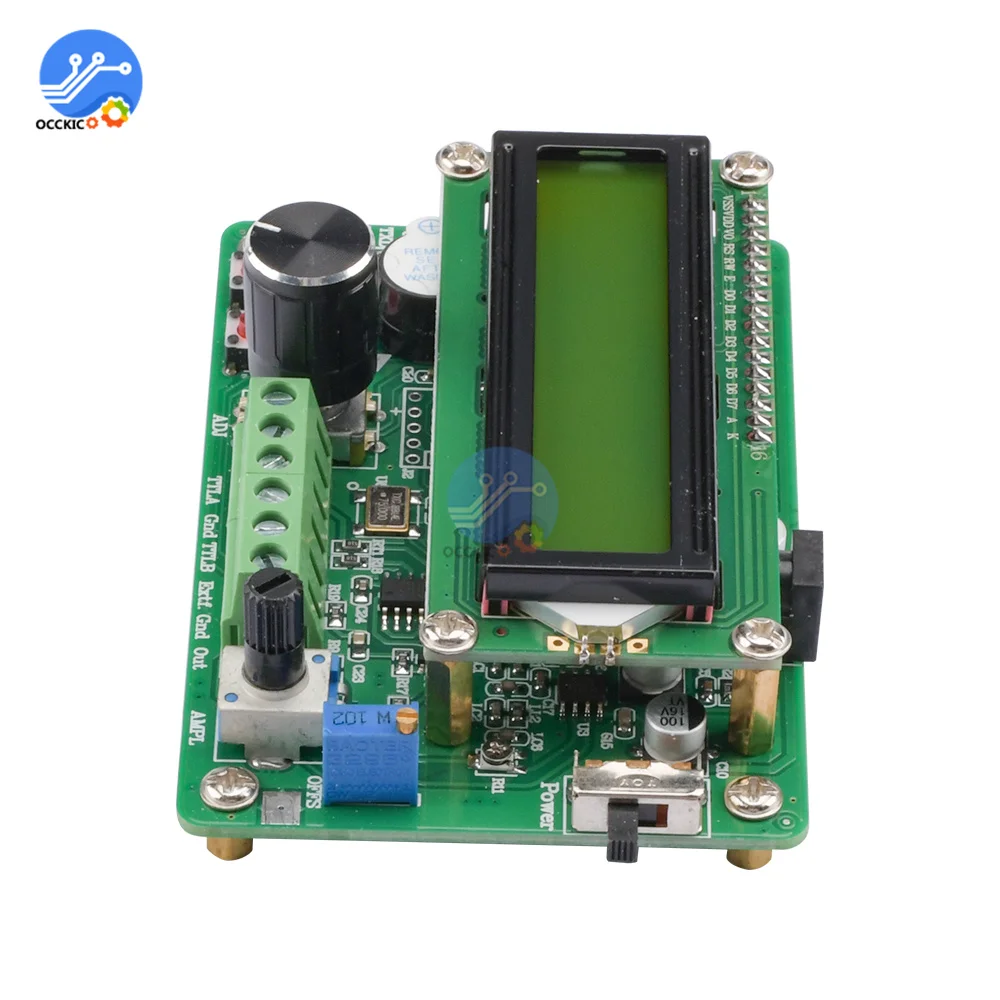

Модуль источника сигнала с функцией DDS 5 МГц

Модуль источника сигнала с функцией DDS 5 МГц

Функция:
Формы выходного сигнала: Синусоидальная волна, квадратная волна и треугольная волна.
Амплитуда выхода: ≥ 10 vp-p (сигнал на выходе, без нагрузки).
Выходное сопротивление: 50Ω ± 10% (выход сигнала).
DC Смещение: ± 2,5 V (без нагрузки).
Дисплей: LCD1602
Диапазон частот: 0,01 Гц ~ 5 МГц (FY1005).
Разрешение: 0,01 Гц.
Стабильность частоты: ± 1 × 10-6.
Точность частоты: ± 5 × 10-6.
Искажение синусоидальной волны: ≤ 0.8% (Контрольная частота-1 кГц).
Треугольники линейность: ≥ 98% (0,01 Гц ~ 10 кГц).
Время подъема и падения квадратной волны: ≤ 100 нс.
Квадратный диапазон мощности волны: 1% ~ 99%.


TTL функция вывода:
Диапазон частот: 0,01 Гц ~ 5 МГц (FY1005).
Амплитуда: >3Vp-p.
Выход вентилятора: >20 TTL нагрузок.


Функция счетчика:
Диапазон прилавка: 0-4294967295.
Частотный диапазон: 1 Гц ~ 60 МГц.
Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p.
Хранение и передача: 10 наборов параметров с функциями хранения и отзыва.

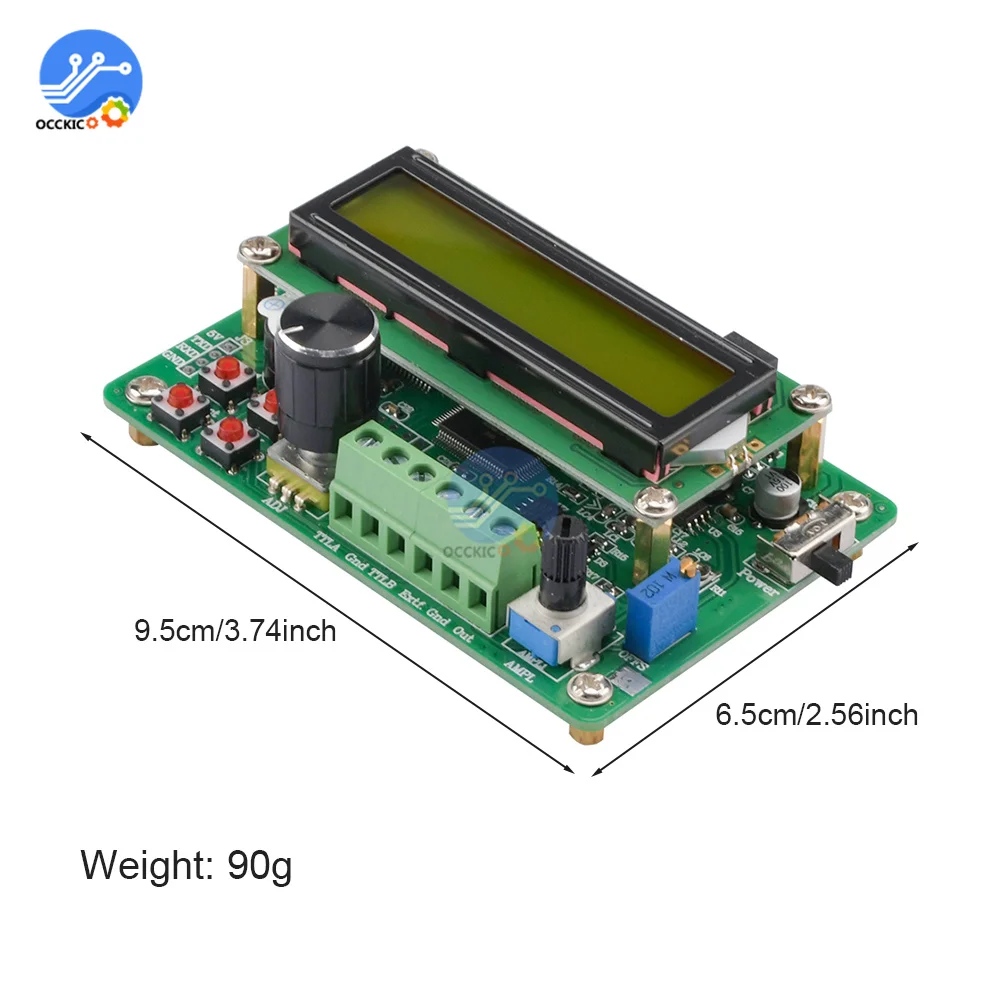

Размеры: 9,5 см x 6,5 см x 3 см-3,74 дюймов x 2,56 дюймов x 1,18 дюймов.

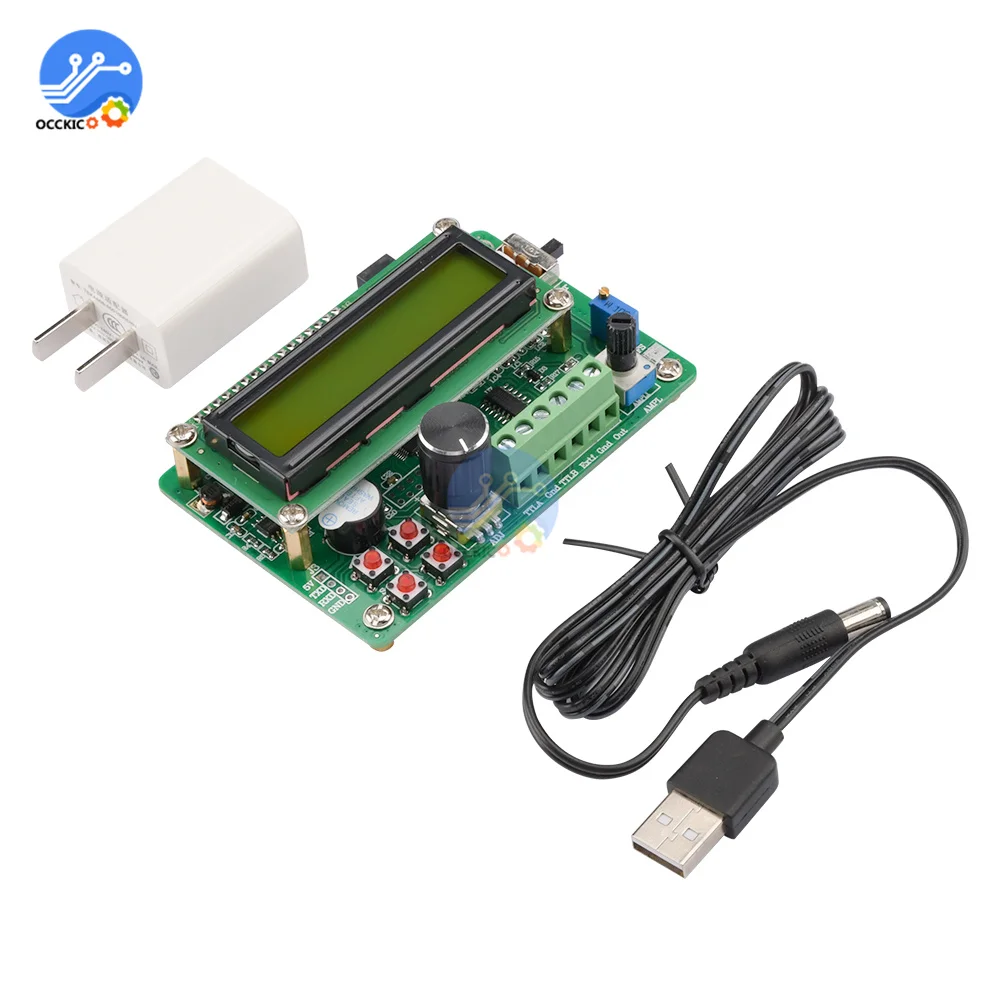

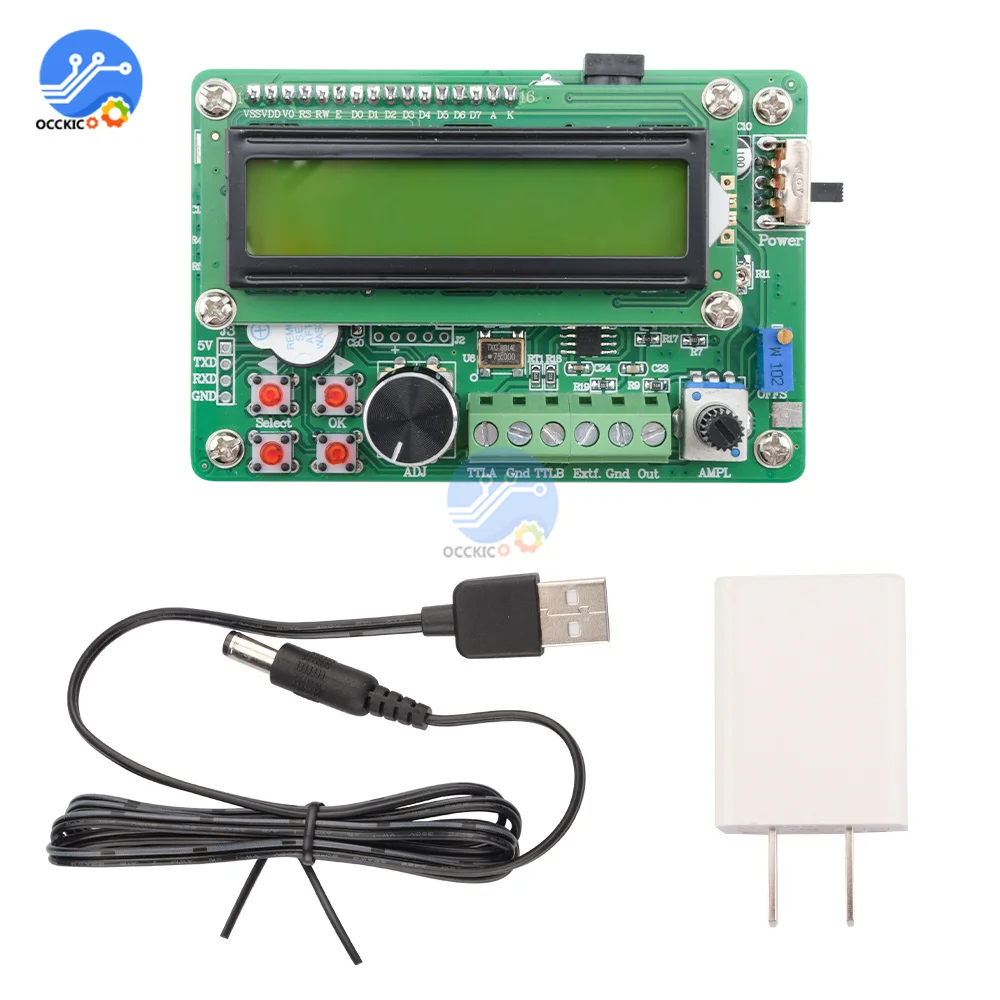

Посылка включает в себя:

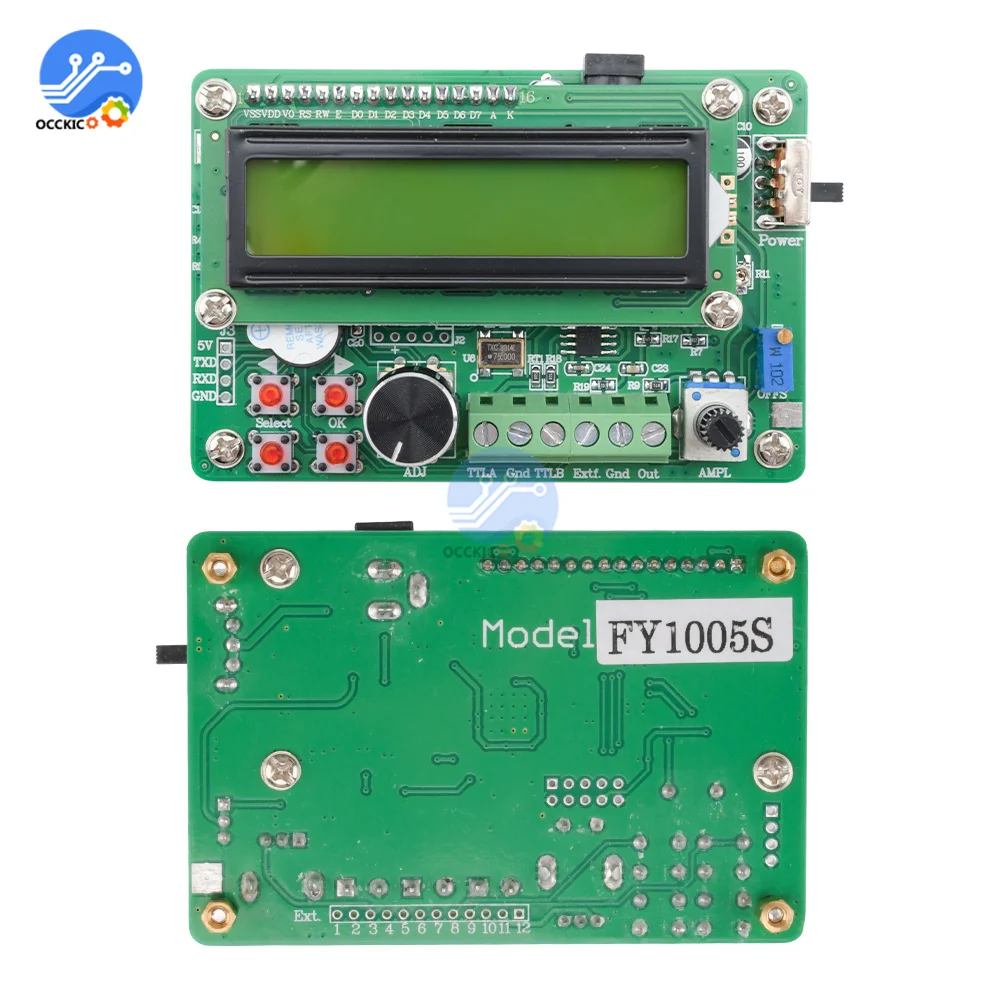

1 * FY1005S DDS сигнальный/функциональный генератор модуль с 60 МГц частотным метром и функцией счетчика 5 МГц Синусоидальная волна частота w/1602 LCD
