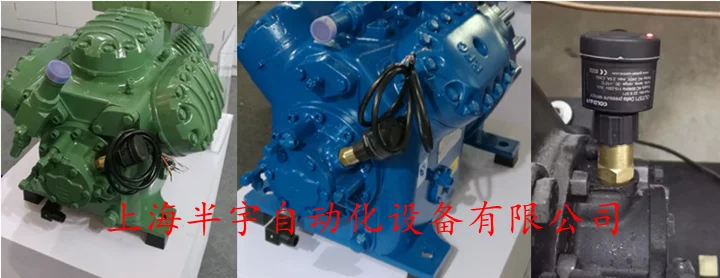

OUT571/ DELTA-P Compressor компрессор электронный регулятор давления масла Датчик реле

Переключатель разницы давления маслаПосле включения питания, если есть ненормальный источник питания, установка или продукт, красный светодиодный светильник будет мигать с частотой 10 Гц.

В нормальном рабочем процессе (во время работы компрессора), как только обнаруживается перепад давления, чтобы быть слишком низким и длился 90 секунд, контроллер перепада давления Выводит сигнал реле тревоги и блокирует себя. Красный светодиодный светильник всегда включен, компрессор выключен. Если разница в давлении масла равна или превышает номинальное значение в течение времени задержки, красный светодиодный светильник выключится, и выходное реле останется закрытым.

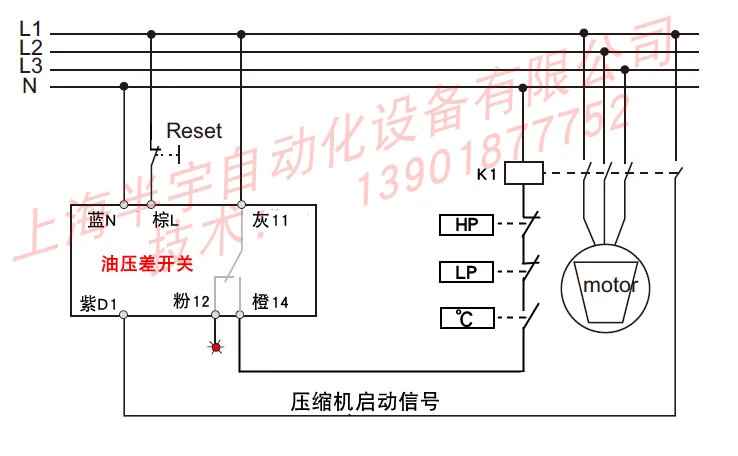

Справочная схема проводки

Описание проводки:

Источник питания: L (коричневый), N (синий),Обратите внимание, что фазовая линия и нулевая линия не должны быть изменены.;
Релейный выход: 11 (серый)-14 (orange), нормально открытый контакт, шнур в петлю управления;
11 (серый)-12 (розовый), нормальный закрытый контакт, может быть выбран в качестве будильника неисправности;
Начальная сигнальная линия: D1 (фиолетовый), подключается к питанию L ПОТЕНЦИАЛ через главный контактор K1, как правило, открытый контакт.

(Примечание: Когда D1 включается источник питания L, задержка переключения начинает обнаруживать разницу давления масла в течение 5 секунд.)

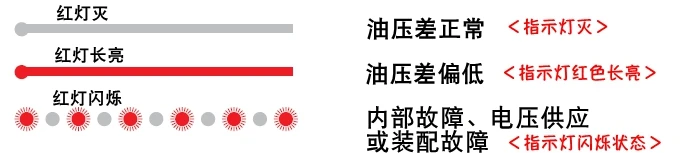

Дифференциальный переключатель давления, соответствующий встроенному светодиодный светильник:

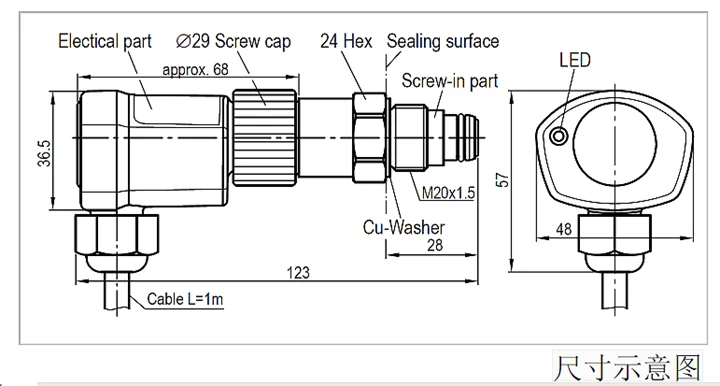

Механические детали

* Средняя температура:-30-60 ℃

* Дифференциальное давление: 0,65 бар ± 0,15 бар

* Материал: латунь

* Стандартная Резьба: метрический M20 × 1,5 мм

* Вес: около 130 г

* Аксессуары-головка измерительной машины дифференциального давления (OUT555)

Контроллер перепада давления

* Мощность Напряжение питания: переменный ток переменного тока, 50/60 Гц, 115-230V,24-36V

* Температура окружающей среды:-30- 70 ℃

* Выходное реле: макс., AC 240V 2.5A C300 Min,AC/DC>24V,>20mA

* Механический срок службы: около 1 миллиона раз

* Соединительная линия: 6-ядерный, AWG-18 (0,75 mm2); Длина L = 1 м (цветовую кодировку)

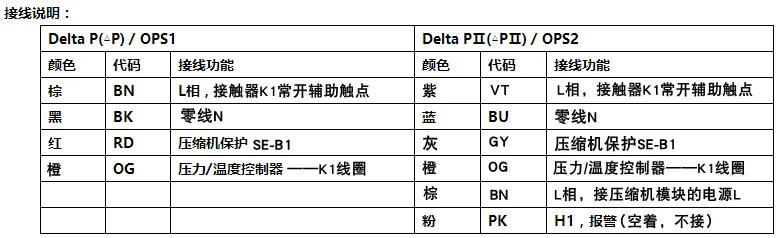

Примечание: разница давления масла OUT571 является модернизированной версией DELTA-P, а внешняя электрическая проводка увеличена с 4 до 6. Это эффективно решает проблему, что контактные точки реле не могут быть различены между внешним действием отключения питания и действием защиты от перепада давления оригинального DELTA-P, И добавляет нормальный закрытый контакт, который может быть выбран в качестве выхода аварийной сигнализации..

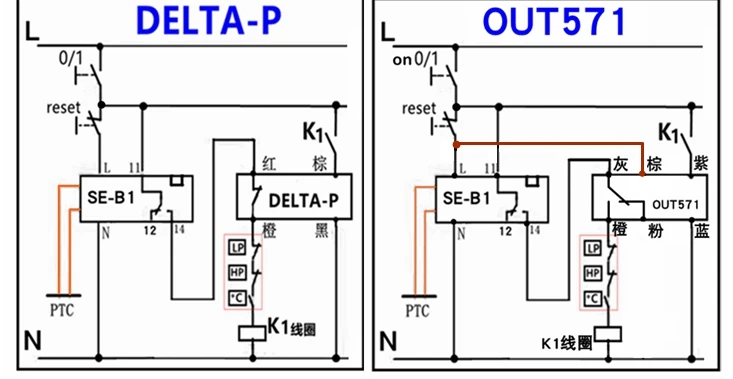

Сравнение проводки, когда OUT571 заменяет DELTA-P
