Описание

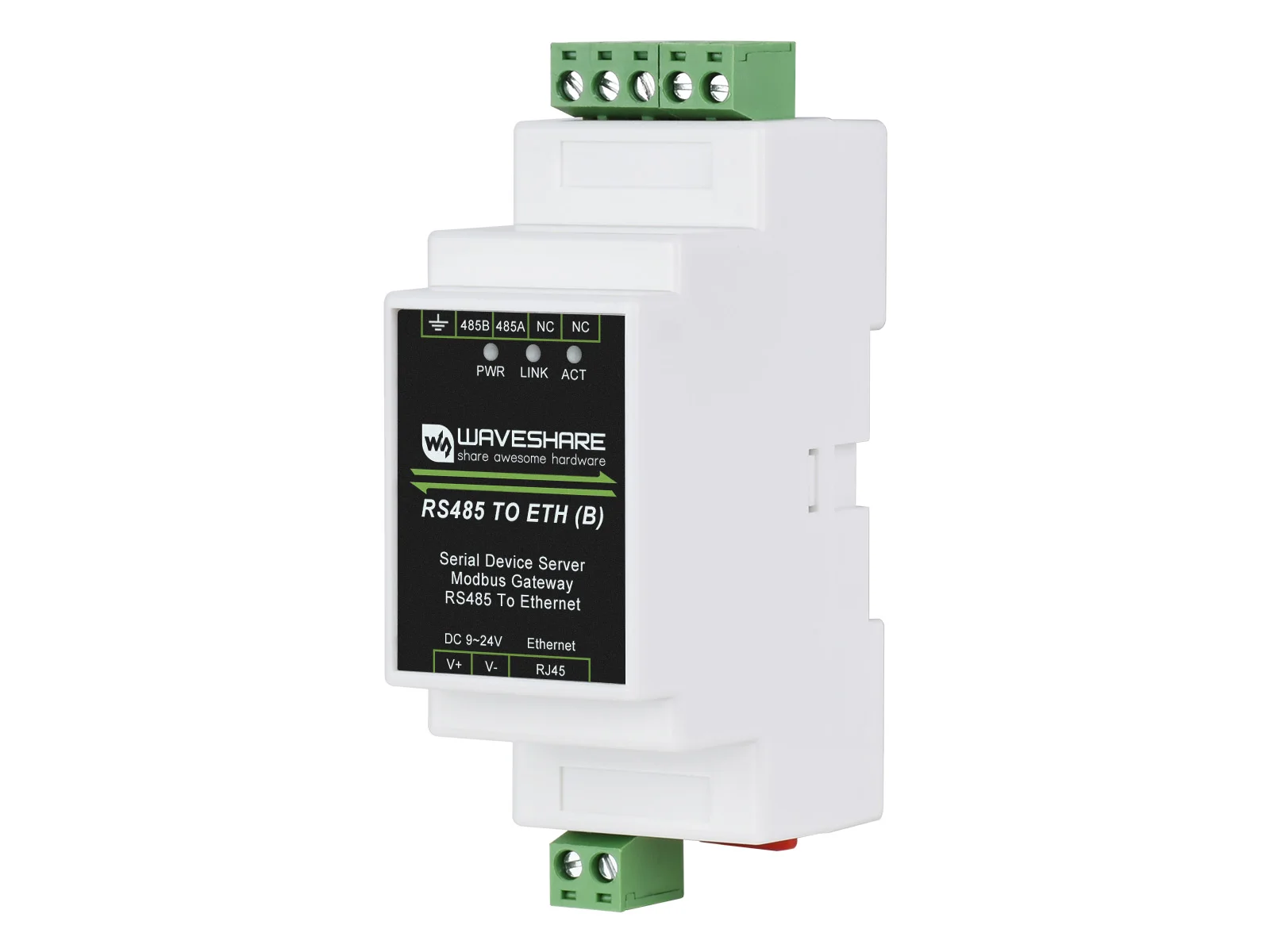

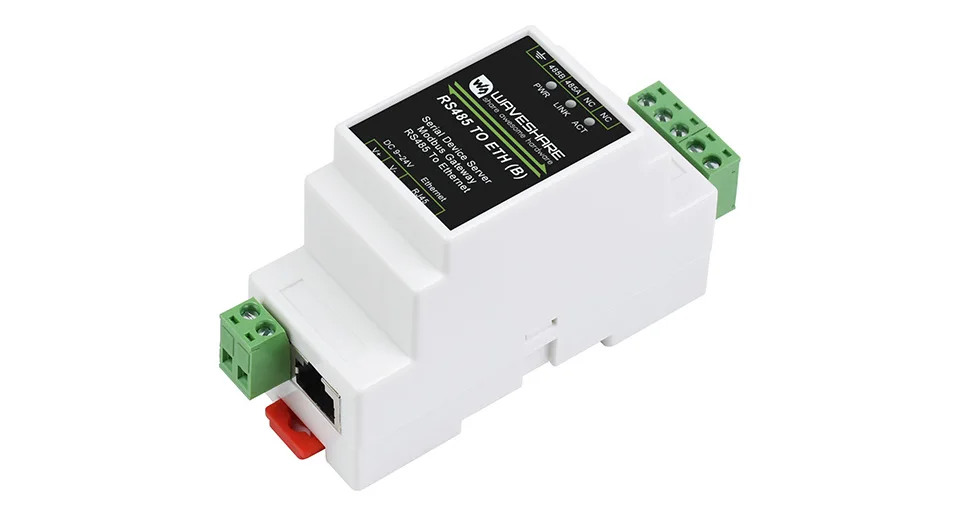

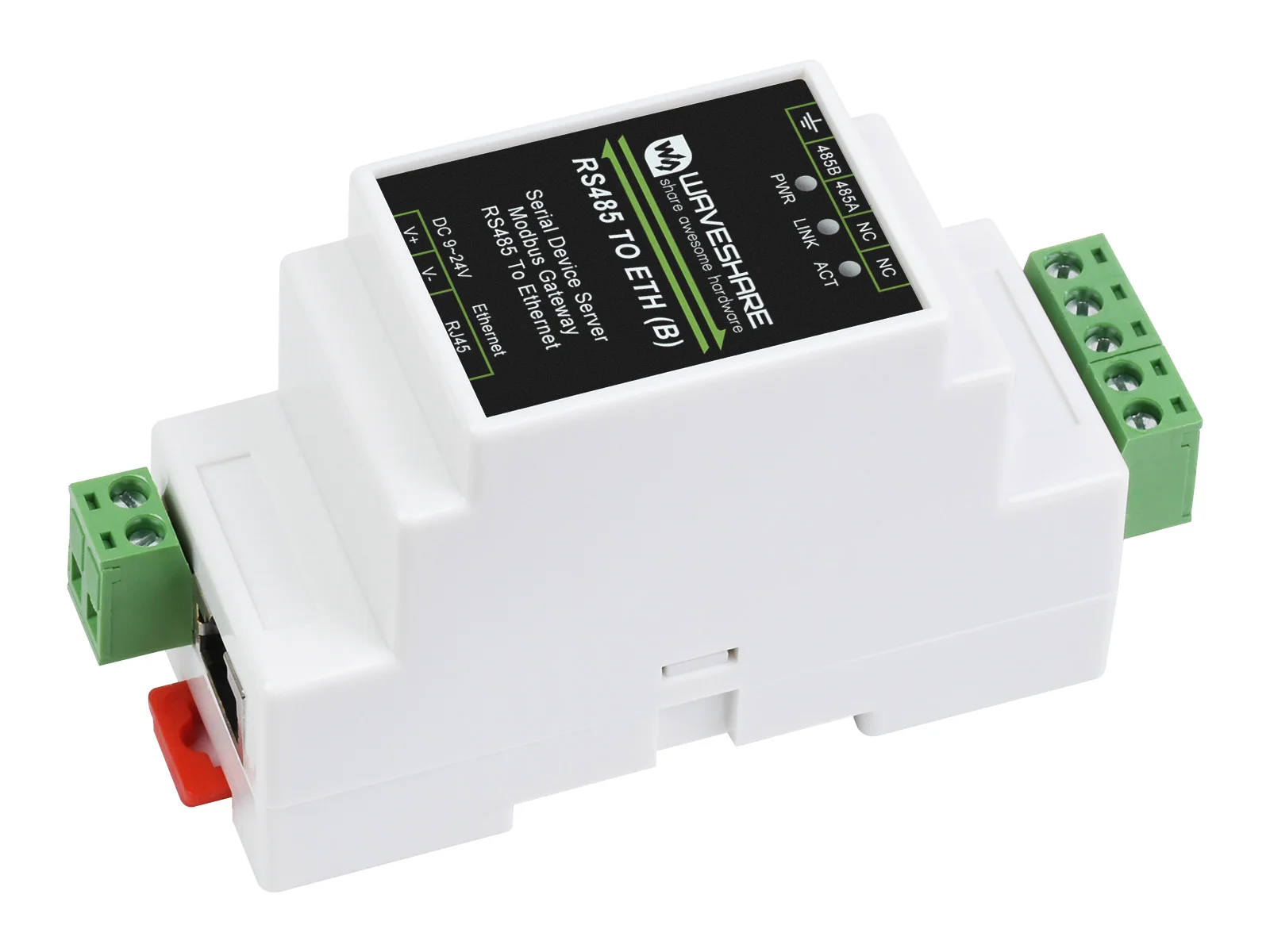

Рельсовый последовательный сервер RS485

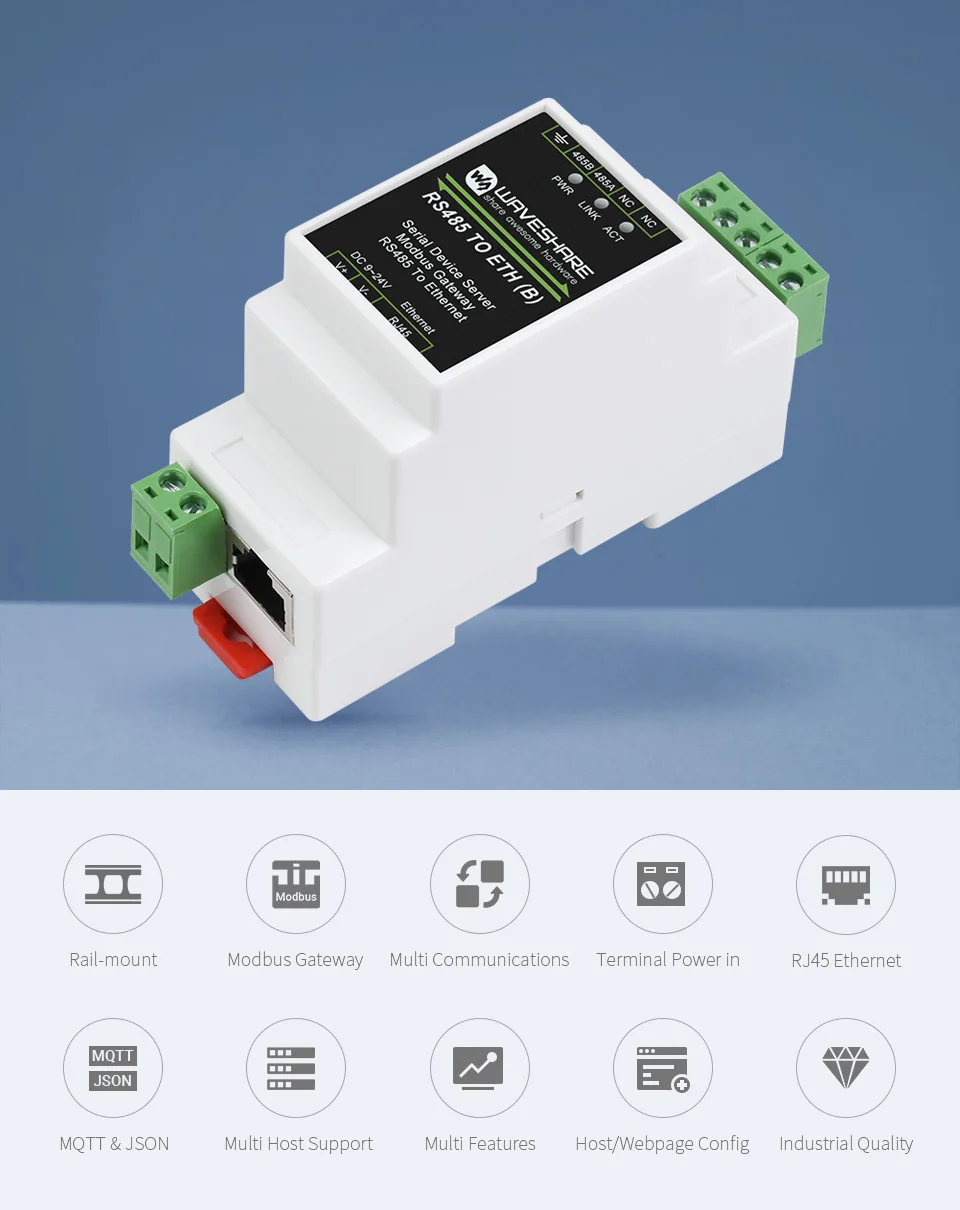

Это RS485 устройство сбора данных/IoT шлюз предназначен для промышленной среды. Он сочетает в себе несколько функций в одном, включая последовательный сервер, Шлюз Modbus, шлюз MQTT, RS485 в формате json-и т. Д. Модуль оснащен портами RS485 и Ethernet, использует Винтовые клеммы для ввода питания, поддерживает широкий диапазон питания 9 ~ 24 В. Огнезащитный чехол с рельсовым креплением, небольшой размер, легко устанавливается. Он подходит для таких приложений, как сбор данных, шлюз IoT, безопасность и безопасность IoT, и интеллектуальный мониторинг инструментов...

Контур

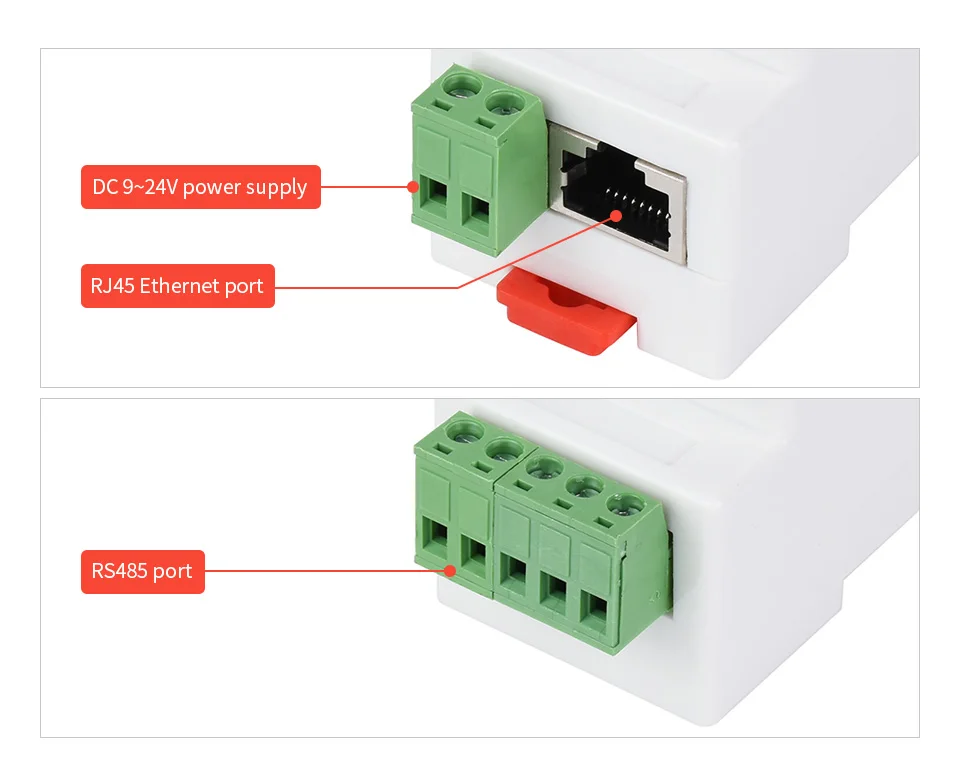

Интерфейс связи

RS485, винтовой терминал, поддержка 32x slave устройств

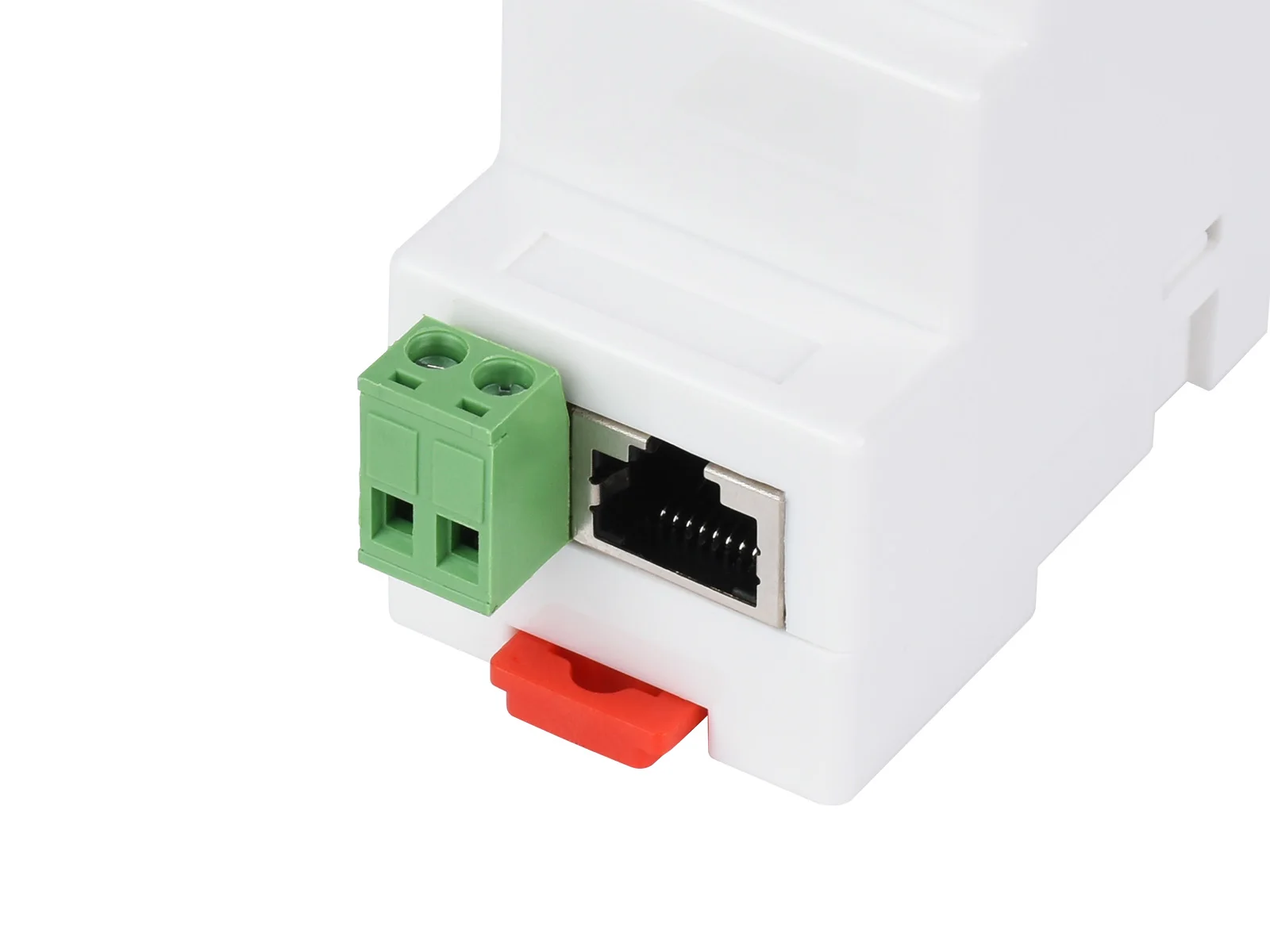

Источник питания

9 ~ 24 В постоянного тока, винтовой терминал

Размеры

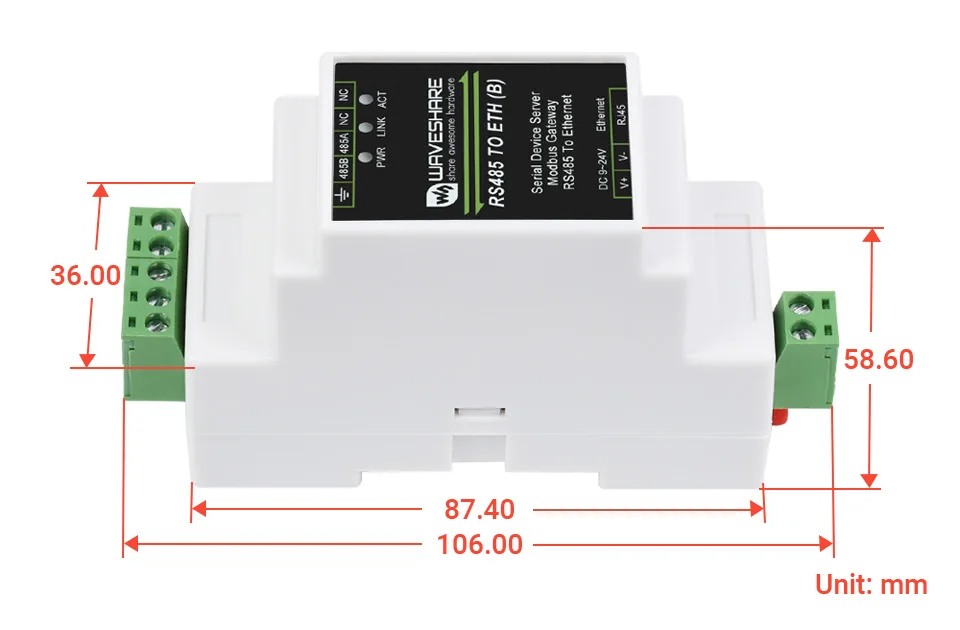

Д × Ш × В: 87 × 36 × 59 мм

Коммуникация

Ethernet

10 / 100 м авто-Согласование RJ45 разъем, 2 кВ Защита от всплесков напряжения

Серийный порт

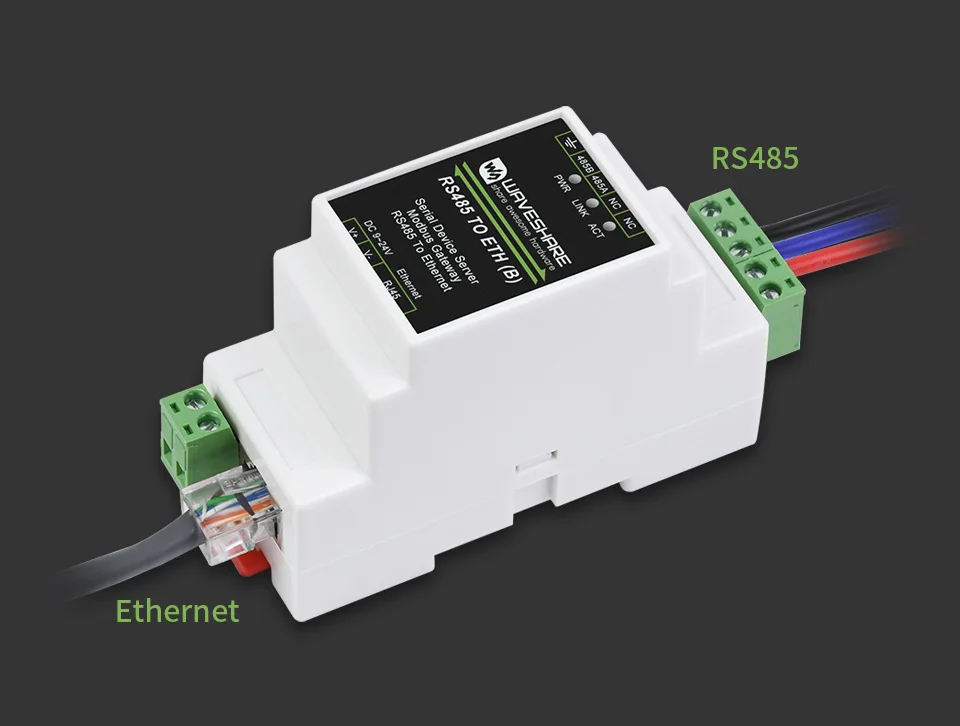

RS485 × 1: RXD, TXD, GND

Серийная Спецификация

Баудрат

300 ~ 115200 bps

Паритет бит

Нет, нечетный, ровный, знак, пространство

Бит данных

5 ~ 9 бит

Управление потоком

N/A

Программное обеспечение

Протокол

ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS

Конфигурация

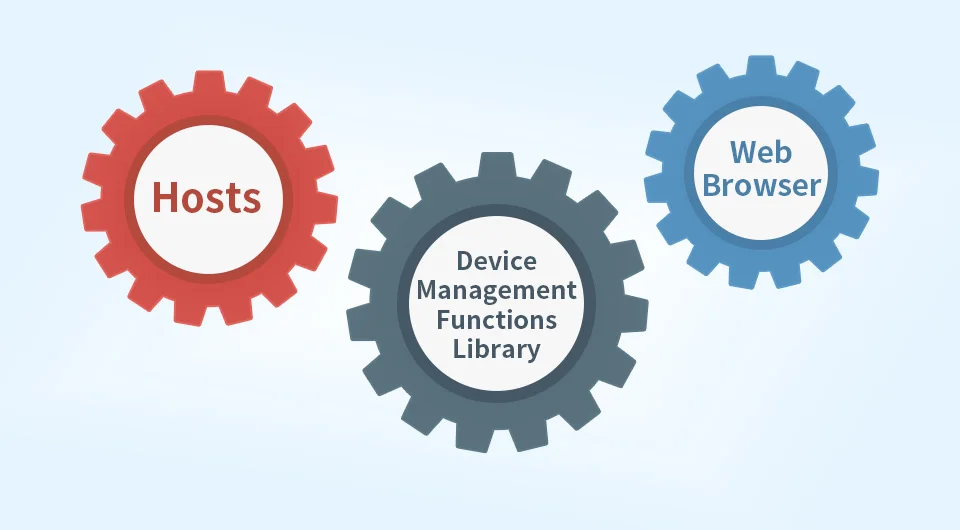

Хост, веб-браузер, библиотека функций управления устройствами

Метод связи

TCP/IP прямая связь, VCOM

Режим работы

TCP сервер, TCP клиент (совместно с TCP сервер), UDP, UDP Многоадресная рассылка

Требования к окружающей среде

Рабочая температура

-40 ℃ ~ 85 ℃

Температура хранения

-45 ℃ ~ 165 ℃

Диапазон влажности

5% ~ 95% относительная влажность

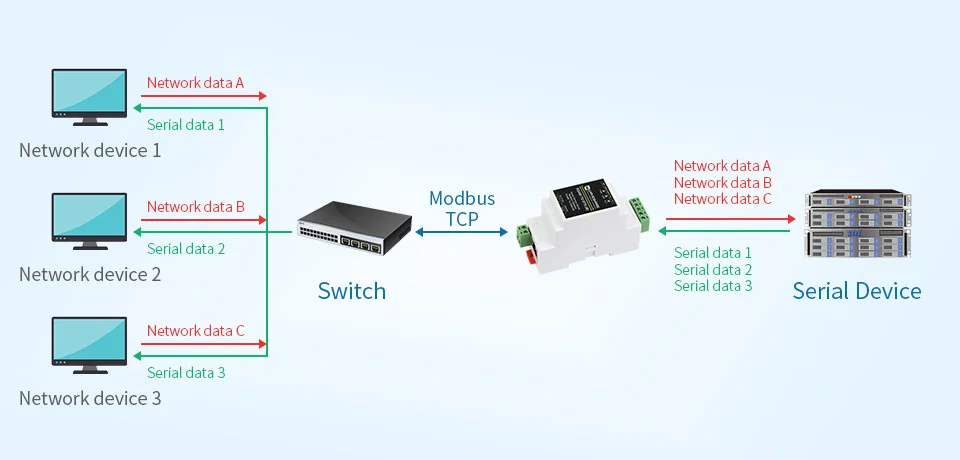

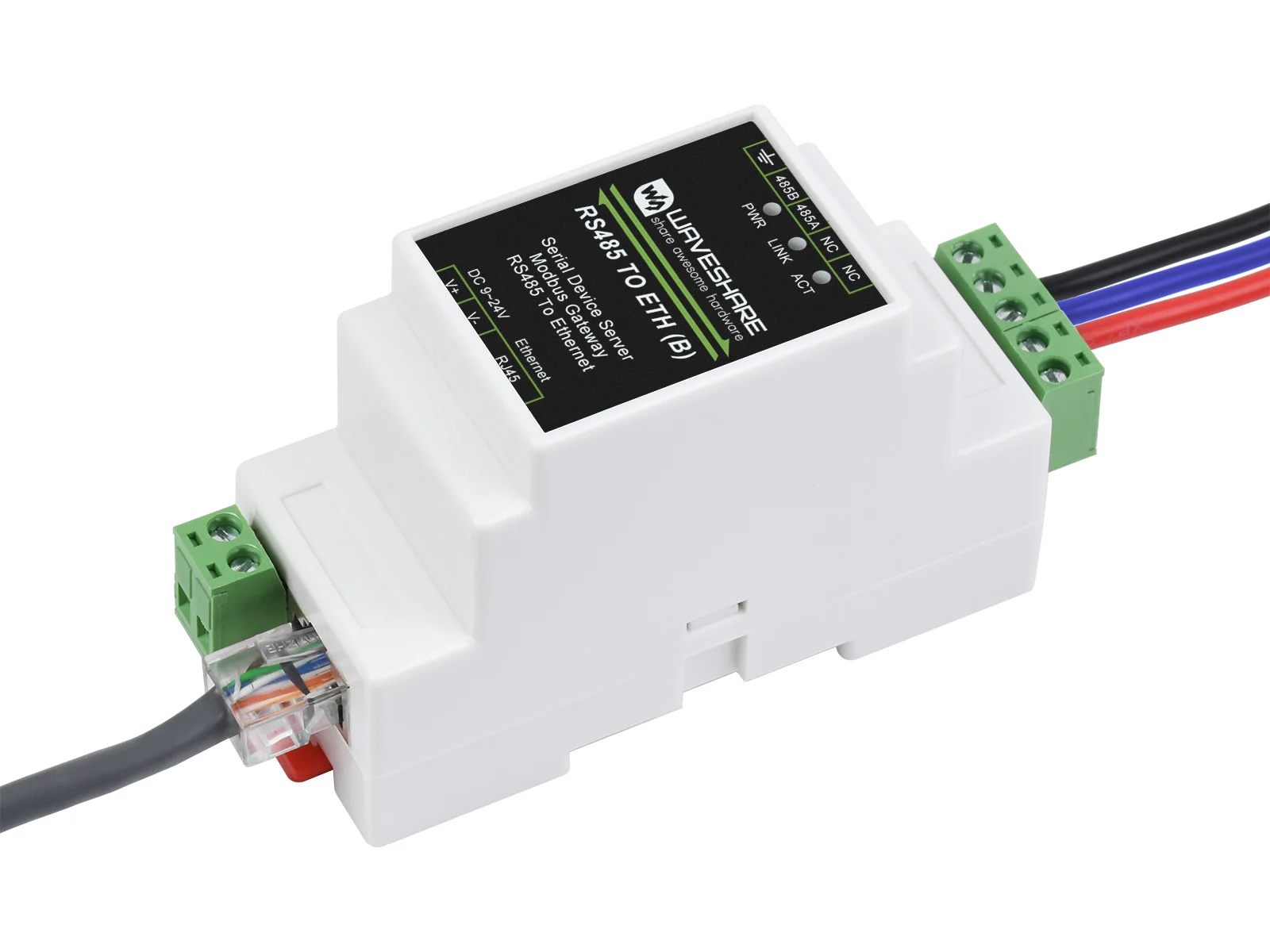

Двунаправленная Прозрачная передача данных между RS485 и Ethernet

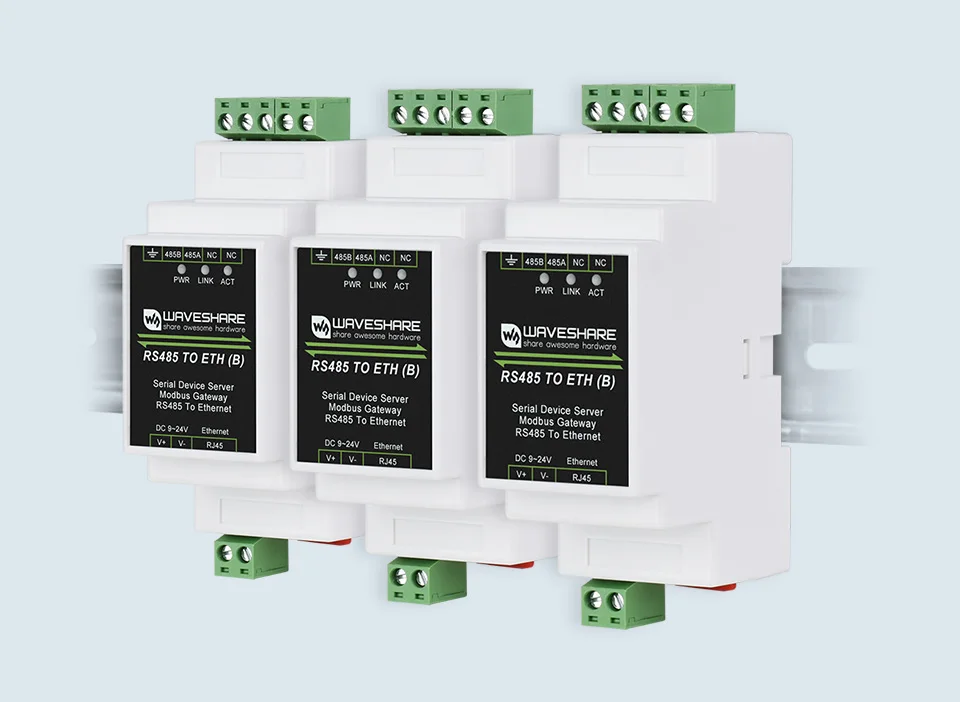

Легко комбинировать многорельсовый последовательный сервер вместе, более свободно

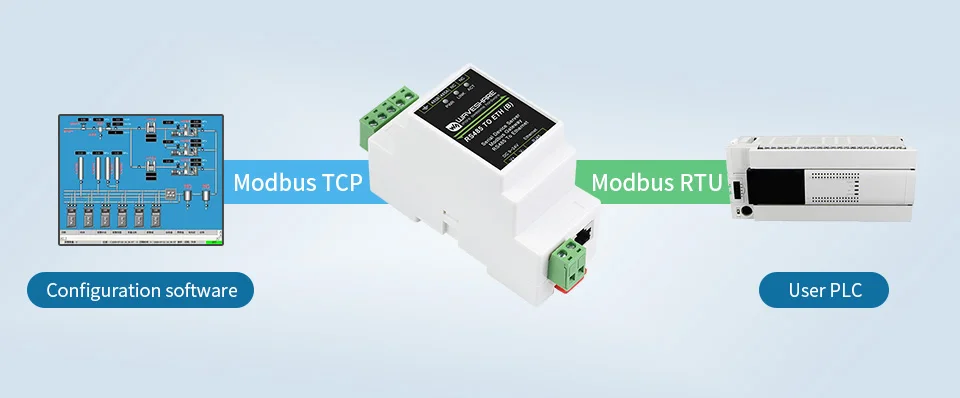

Подходит для обновления сетки Modbus, может использоваться с программным обеспечением 3D конфигурации

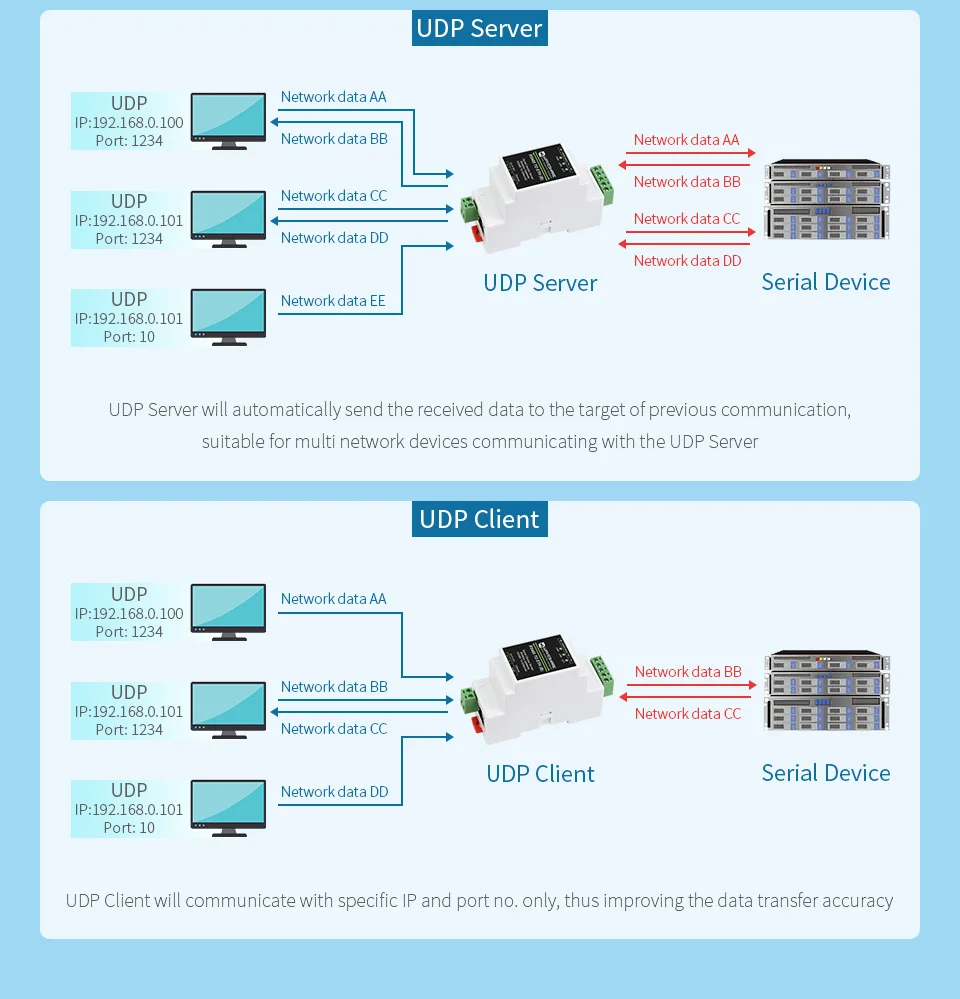

Поддерживает TCP сервер/TCP клиент/UDP режим/UDP Многоадресная рассылка

Более гибкое преобразование между различными протоколами

При использовании в качестве шлюза MQTT устройства могут загружать серийные данные на сервер MQTT по протоколу MQTT через прозрачную передачу, поддерживаемые сервера, включая Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet и т. д. Приобретенные RTU Modbus или нестандартные серийные данные могут быть разделены в формат json-формата и упакованы в пакет MQTTdata для загрузки.

При использовании в качестве шлюза сбора данных в формате jsone устройства могут быть подключены к инструментам сбора данных через подключение RS485, затем автоматически приобретают данные, преобразуют данные в формат json-формата и, наконец, отправляют их на сервер. Полученные данные поддерживают Modbus RTU 645 instrument 97 version, 645 instrument 07 version, а также виды нестандартных протоколов RS485. Загружаемый формат данных может быть настроен через хост, а Протокол загрузки json-файлов может быть MQTT, HTTP POST protocol, HTTP GET protocol и так далее.

Различные сетевые устройства будут определяться и отвечать соответственно,
Больше никаких перекрестных проблем при общении с несколькими сетевыми устройствами

Легко для облачной связи и идентификации устройства

Получение информации о времени в сети для последовательного выхода или загрузки данных

Поддержка конфигурации веб-браузера, получение динамического IP через DHCP,
DNS протокол, подключенный адрес домена сервера

UART TO ETH

RS485 к ETH

RS485 к ETH (B)

RS232/485 к ETH

2-ch-uartcureed eth

Процессор

Cortex-M0

Cortex-M4 (частота до 120 МГц)

CH9121

ETHERNET

Тип

RJ45 (10/100 Мбит/с Автоматическое согласование)

UART

Тип

UART

RS485

RS232 + RS485 (обеспечивает одновременную работу)

UART

Баудрат

600bps ~ 460,8 кбит/с

600bps ~ 230,4 кбит/с

300bps ~ 115,2 кбит/с

600bps ~ 230,4 кбит/с

300bps ~ 921,6 кбит/с

Аппаратный поток

Не поддерживается

Поддерживается

Не поддерживается

Бит данных

5, 6, 7, 8

Стоп-бит

1, 2

Паритет бит

Нет, даже, нечетный, пространства, Марка

Защита интерфейса

Источник питания

Защита от перенапряжения, защита от ЭСР, защита от перенапряжения

Ethernet

1.5кв Электромагнитная изоляция

RS485

-

2 кВ ESD защита, 2.2KΩ pull up/down регистры

2 кВ анти-всплеск

2 кВ ESD защита, 2.2KΩ pull up/down регистры

-

Другое

-

-

-

Lightningproof, защита от перегрузки по току

-

Режим работы

Тип

TCP сервер, TCP клиент, UDP сервер, UDP клиент и т. Д.

TCP сервер

Настраиваемый 1 ~ 16 клиентов

Поддержка 30 клиентов

Поддерживает 2-канальный разъем, 8 клиентов на канал

Настраиваемый 1 ~ 16 клиентов

MISC

Особенности

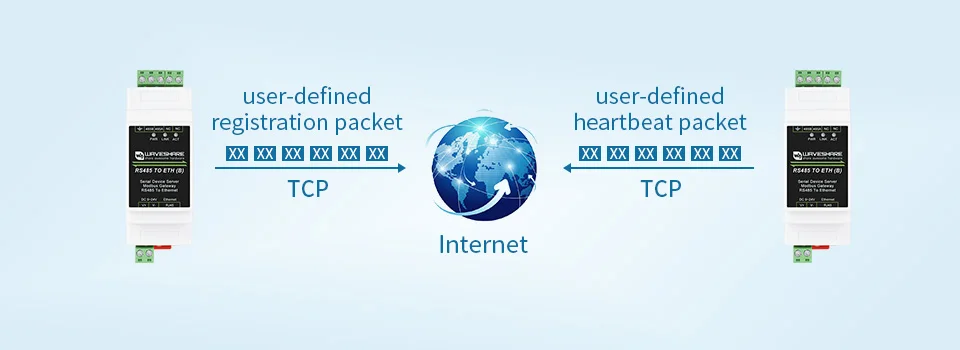

Индивидуальные пакеты сердцебиения, индивидуальные пакеты регистрации, настраиваемая веб-страница, RFC2217-like протокол, KeepAlive, автоматическая Перезагрузка таймаута, короткое подключение, обновление прошивки через сеть

KeepAlive, обновление прошивки через сеть

-

-

Modbus шлюз, MQTT/json-modbus

Modbus шлюз, Websocket (webpage to serial)

-

Конфигурация

Встроенная веб-страница, хост-компьютер config программного обеспечения, серийные команды

Программное обеспечение config хост-компьютера, серийные команды

Источник питания

3,3 V/5V

5 ~ 7 в

9 ~ 24 В

5 ~ 36 В

3,3 V/5V

Рабочий ток

150 мА @ 5 В

110mA @ 5V

ТБД

86.5mA @ 5V

140mA @ 5V

Рабочая температура.

-25 ~ 75 ℃

-40 ~ 85 ℃

Температура хранения.

-40 ~ 105 ℃

-55 ℃ ~ 125 ℃

Посылка

Вес: 0,077 кг

RS485 к ETH (B) x1
