Напоминание: Этот продукт является высоковольтным устройством, и он будет сожжен сразу же после неправильного подключения. Друзья, у которых нет электронной основы, не покупайте этот продукт. Техническая поддержка этого продукта осуществляется каждую неделю, и нет времени на техническую поддержку. Поскольку этот вид продукта требует определенной электронной основы, этот продукт не поддерживает возврат при продаже, пожалуйста, ознакомьтесь с покупателем, чтобы не вызвать ненужных проблем, пожалуйста, будьте осторожны! Спасибо за сотрудничество.

Синусоидальный мощный IGBT модуль управления драйвером плата на самом деле является задней стадии DC-to-AC часть инвертора, который преобразует передний этап высокого напряжения прямого тока в AC 220V Выходное устройство.

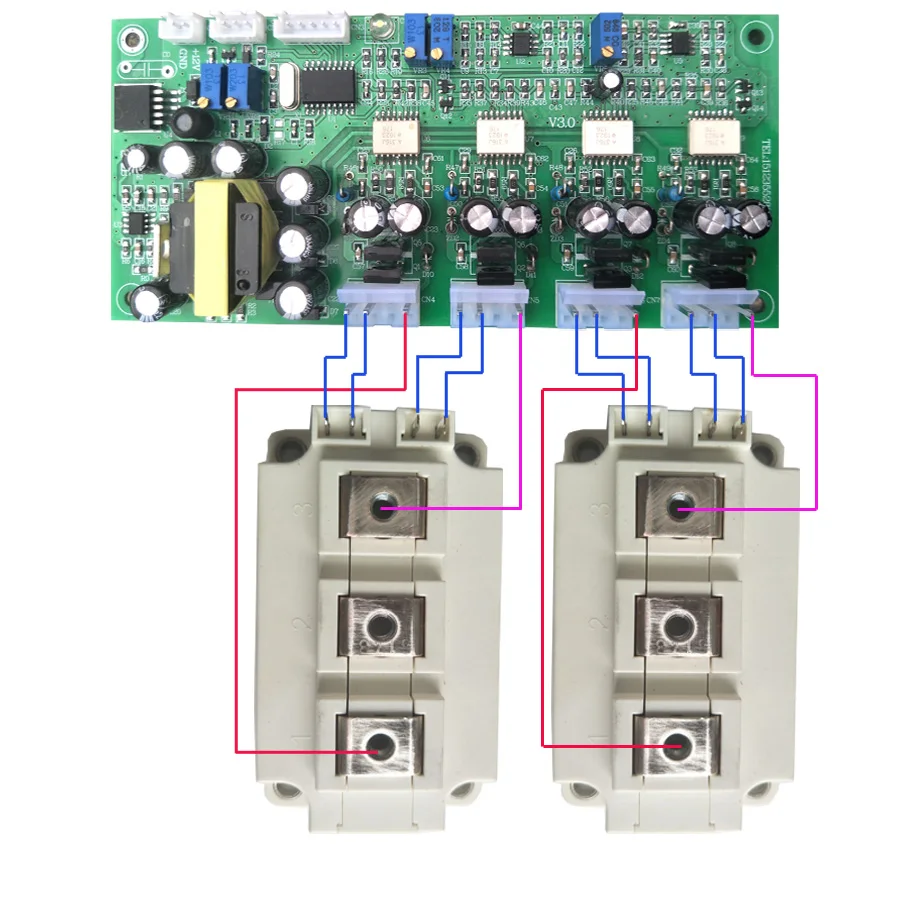

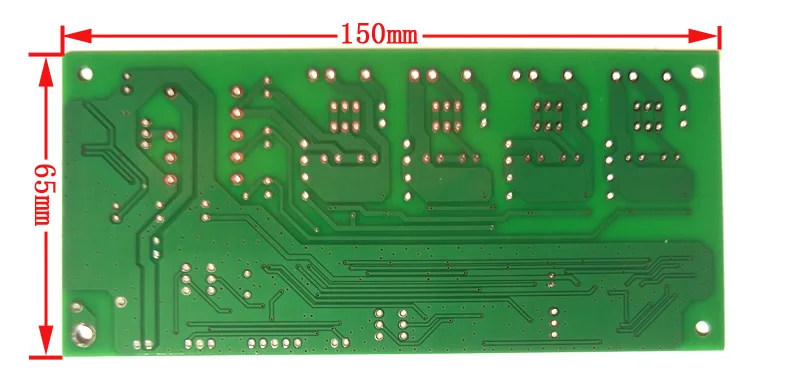

Сейчас на рынке слишком много мощных IGBTs, которые разбираются. Высокая мощность и низкая цена. Я хочу использовать эти хорошие ресурсы для создания мощного синусоидального инвертора. Если я хочу использовать эти мощные IGBTs в качестве инвертора, плата управления синусоидальной волной должна обратить внимание на две точки, время работы и частоту переключения во время работы, эти два момента очень важны и являются фатальными. Время работы контрольной платы составляет 2us, а время работы этой платы составляет 2,0us, которая может быть адаптирована к различным размерам IGBT модулей, частота несущей платы составляет 16,000 кГц, плата управления имеет переключение 50 Гц/60 Гц, с переключателем управления и т. д. Размеры: 15*6,5 см, Эта плата управляющего драйвера использует HCPL-316 схему защиты привода: интегрированный VCE Обнаружение падения напряжения насыщенности, блокировка низкого напряжения, мягкое выключение и изолированные отзывы о неисправности; Всегда обнаруживает падение напряжения насыщенности чипа 14 футов, когда напряжение превышает 7 в, выходное напряжение VOUT11 pin становится низким, неисправность (6 pin-код неисправности выходной) невысока, и он находится в состоянии защиты.

Новые особенности: V3.0

1. Чистый полностью высокочастотный инвертор конверсии

2. Реализовать однофазный высокой мощности инвертор выход

3. Выходной ток. Мощность постоянная и регулируемая, что позволяет реализовать мягкий запуск двигателя

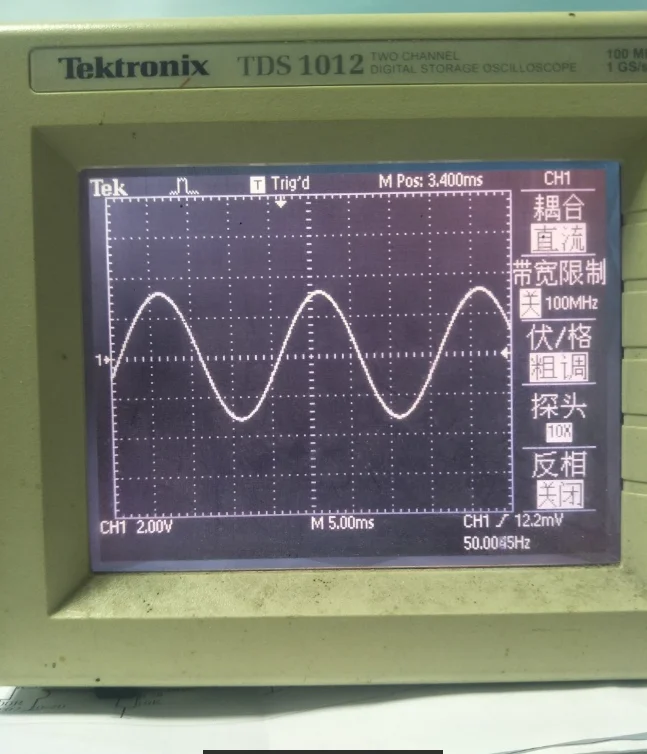

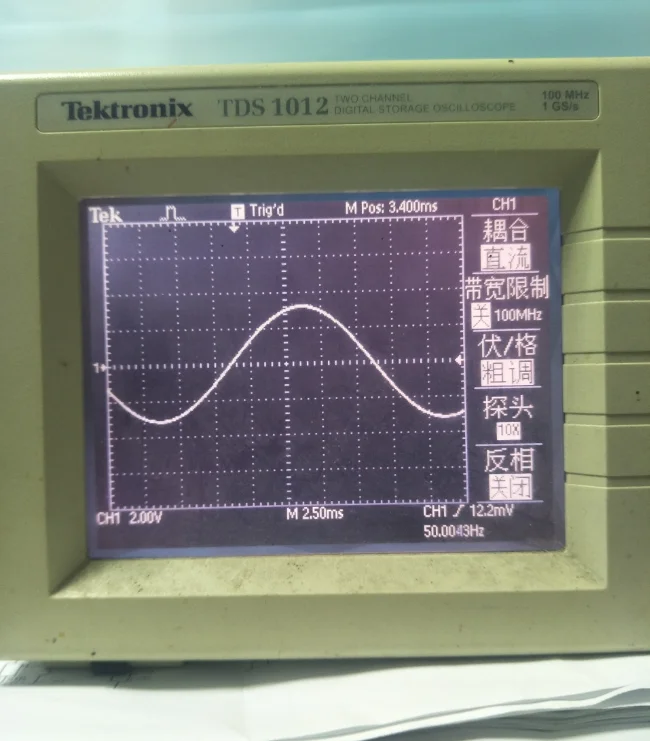

4. В режиме постоянного тока выход всегда является синусоидальным волновым сигналом

5. В режиме постоянного тока выход ниже 150 в, а выход выключен за 7 секунд

6. При условии, что экран не используется, точка защиты от пониженного напряжения может быть установлена от 0-220 В

7. Поддержка напряжения, тока, отображения мощности и регулировки

Плата управления модульным приводом IGBT: время запуска по умолчанию составляет 7 секунд, мертвая зона составляет 2 США, и нет Выходной защиты от низкого напряжения 150 в, что удобно для начинающих устанавливать и использовать

Другая программа: время запуска 7 секунд, мертвая зона 2uS, выходное короткое замыкание и 150 в защита от пониженного напряжения, запуск регулируемого постоянного тока, подходит для массового производства и электронного мастер-использования.

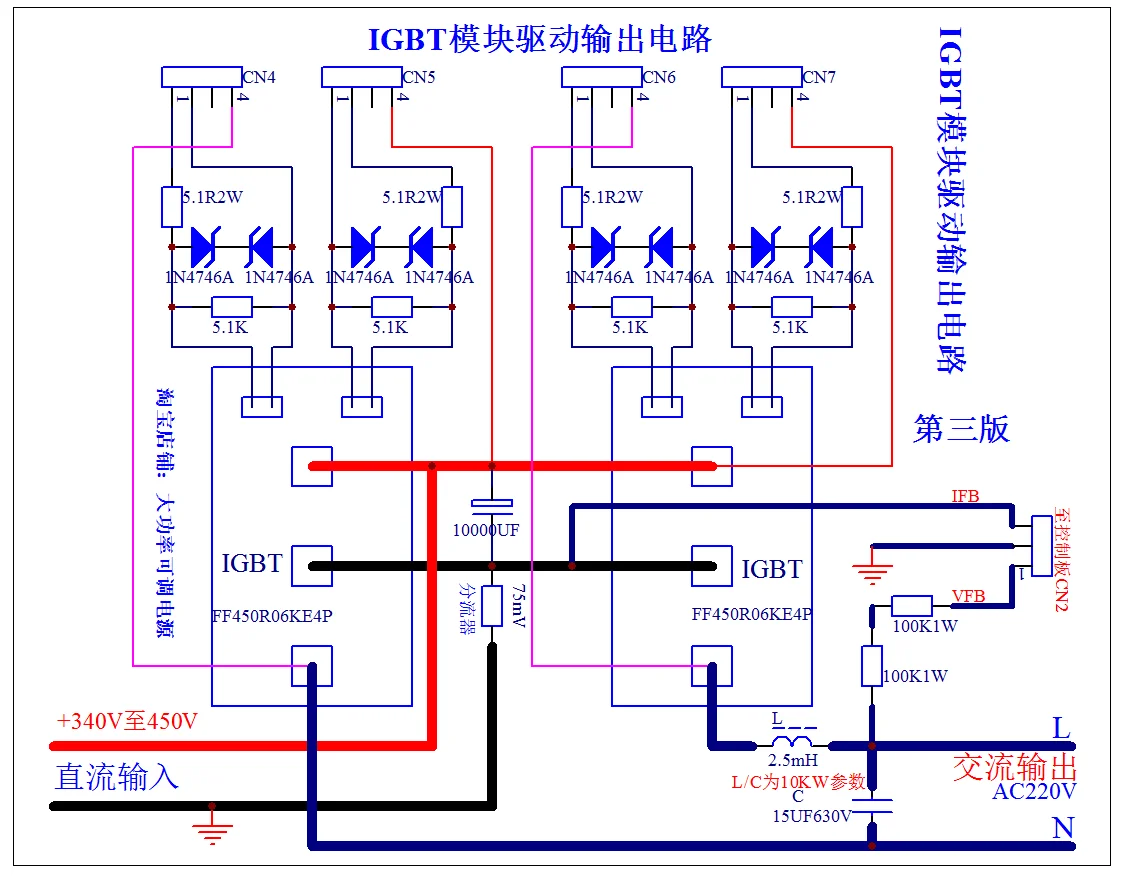

Соответствующая схема выходного сигнала

Стабилизация напряжения тока метод эта панель управления с помощью синус пик стабилизации напряжения, напряжение, мгновенное значение Отзывы и эффективное значение отзывы структура, и двойной замкнутому циклу способ. Отзывы об эффективности внешнего контурного напряжения обеспечивают как можно более стабильную выходную мощность, когда система находится в стабильном состоянии. Внутренняя петля использует мгновенные отзывы значений, чтобы гарантировать отличную динамическую производительность системы. Они выполняют свои обязанности и сотрудничают друг с другом. Почему я выбираю синусоидальное пиковое регулирование напряжения, потому что переходное замкнутое соединение быстро реагирует, переходное реагирование быстро меняется на напряжение шины и изменение выходной нагрузки, цепь петли управления проста, и петля управления легко контролировать. Кроме того, мгновенное пиковое напряжение контролируется врожденной пиковой волной один за другим. Я добавила постоянный и регулируемый выходной ток к запуску электрических приборов, который подходит для двигателя и запуска от удара.

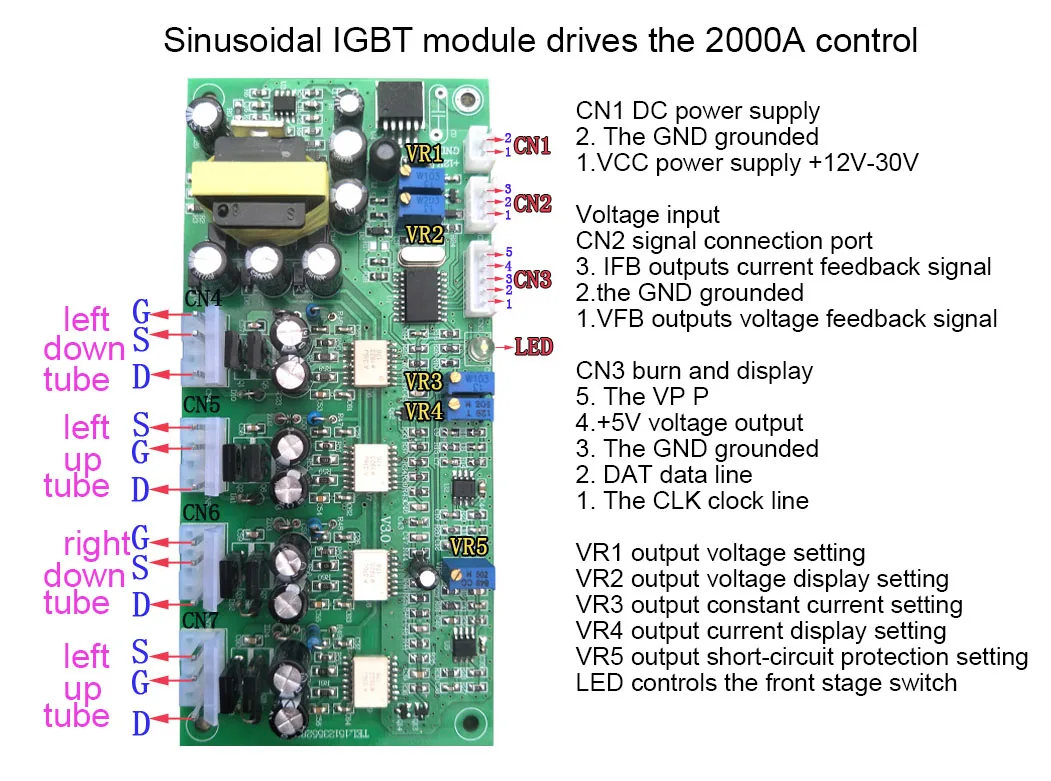

Часть описания функции:

1. 50/60 Гц переключение: по умолчанию 50 Гц, когда мощность включена, и резистор 5,1 K приварен к R17 60 Гц;

2. Включение/выключение преобразования: по умолчанию включается, когда питание включено, и 10 pin U1 заземлен для выключения. Эта функция используется для UPS переключения сети/инвертора, и запуск находится в режиме быстрого запуска;

3. Настройка выходного напряжения VR1

4. Регулировка выходного напряжения VR2

5. Настройка выходного тока VR3

6. Регулировка выходного тока VR4

7. VR5 выход настройки сверхмощности: это максимальное значение для регулировки выходной мощности. По максимальному значению Верхняя и нижняя части синусоидальной волны будут спрессованы в прямую линию, что указывает на то, что выходная мощность уже ограничена;

CN1: вход питания постоянного тока

1. Источник питания VCC, + 10 В до + 30 в одиночный источник питания;

2. GND источник питания отрицательный электрод

CN2: контроль

1. VFB-это отзывы выходного напряжения, который стабилизирует выходное напряжение

2. GND отрицательный источник питания

3. IFB выводит отзывы о токе, чтобы контролировать общий ток

CN3: Программирование и отображение

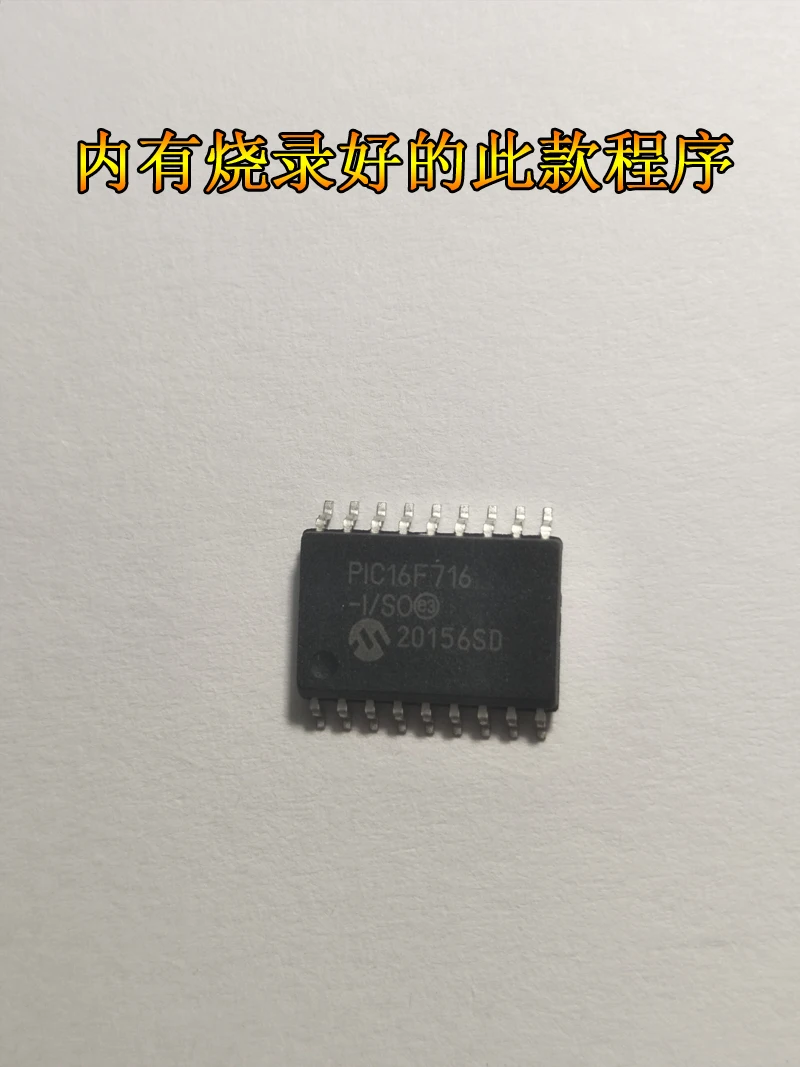

Используется для поджигания программы, кроме того, он может быть непосредственно подключен к экрану LCD128 * 64 для прямого отображения параметров

1. CLK линия часов

2.DAT кабель для передачи данных

3. GND отрицательный источник питания

4. + 5 В выход, для обеспечения + 5 В мощности дисплея и программиста

5. Используется для программирования vpp

CN8: защита на выходе

1. SD Выходная защита, управление пре-этап boost переключатель, нормальную работу с напряжением 0 В, защита напряжение на выходе 5 В, по умолчанию доступ к светодиодный светильник бусины

2. GND отрицательный источник питания

Важное примечание: отрицательный полюс платы управления и отрицательный полюс высоковольтной шины должны быть надежно подключены, И отзывы напряжения должны быть подключены к резистору 200K, прежде чем он может быть подключен к контрольной плате для выборки.
