Высокая мощность синхронный Boost/j'yIGBTmodular2000ADrive пластина, на самом деле, это Передняя повышающая схема инвертора, как и две схемы повышения гороха для фотоэлектрических инверторов.

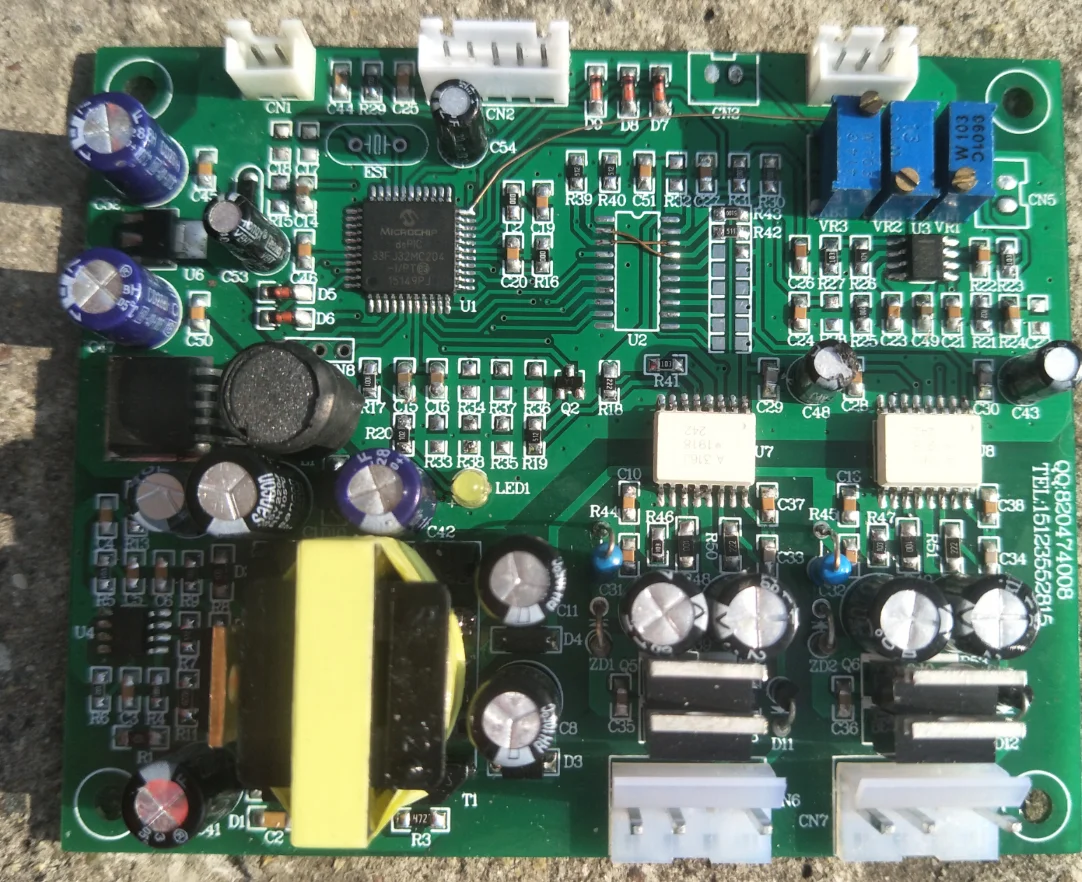

Эта высокомощная синхронная BoostIGBTmodular2000ADrive пластина

Во-первых, мы знаем, что переднее замыкание большинства фотоэлектрических инверторов, преобразование напряжения постоянного тока является приемной формой бустерной структуры,

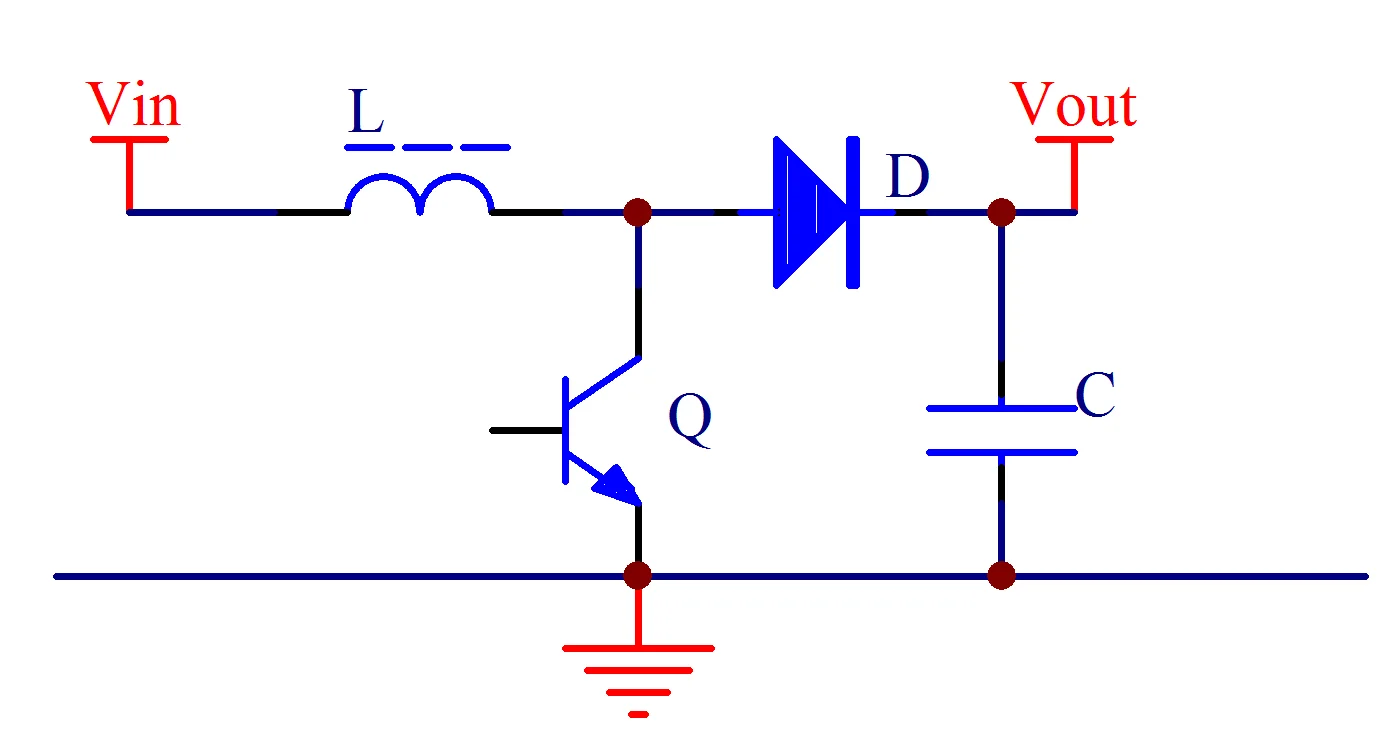

В основном состоит из индуктора boost, состоит из диода и конденсатора. Схема структуры выглядит следующим образом:

Цепь BOOSTBoost, контролируя питание tubeQTurn и выключая источник питания, для управления индуктивностью и высвобождением энергии, так что выходное напряжение выше входного напряжения.

QOn: положительный полюс входной мощности проходит через индуктор, через силовой tubeQ, наконец, вернуться к отрицательной стороне источника питания, индуктивное хранилище энергии, в этот момент, diodeDend, выход контролируется источником питания capacitorC;

Состояние отключения QCut: Индуктивная Выходная энергия, в этот момент diodecut отключение проводимости, индуктивный источник capacitancecharge и мощность выходной цепи;

Таким образом, мы можем узнать, что в крайнем сроке отключения питания происходит падение напряжения через диод, если рабочий ток цепи более поздней стадии очень высок, таким образом, этот диод потребляет много энергии,

Этот диод является переключателем, поэтому мы думаем, что когда диод включен, вместо этого используется транзистор питания с очень низким внутренним сопротивлением, поэтому падение давления очень маленькое,

Потребление энергии малое. Этот метод часто называется синхронным выпрямлением.

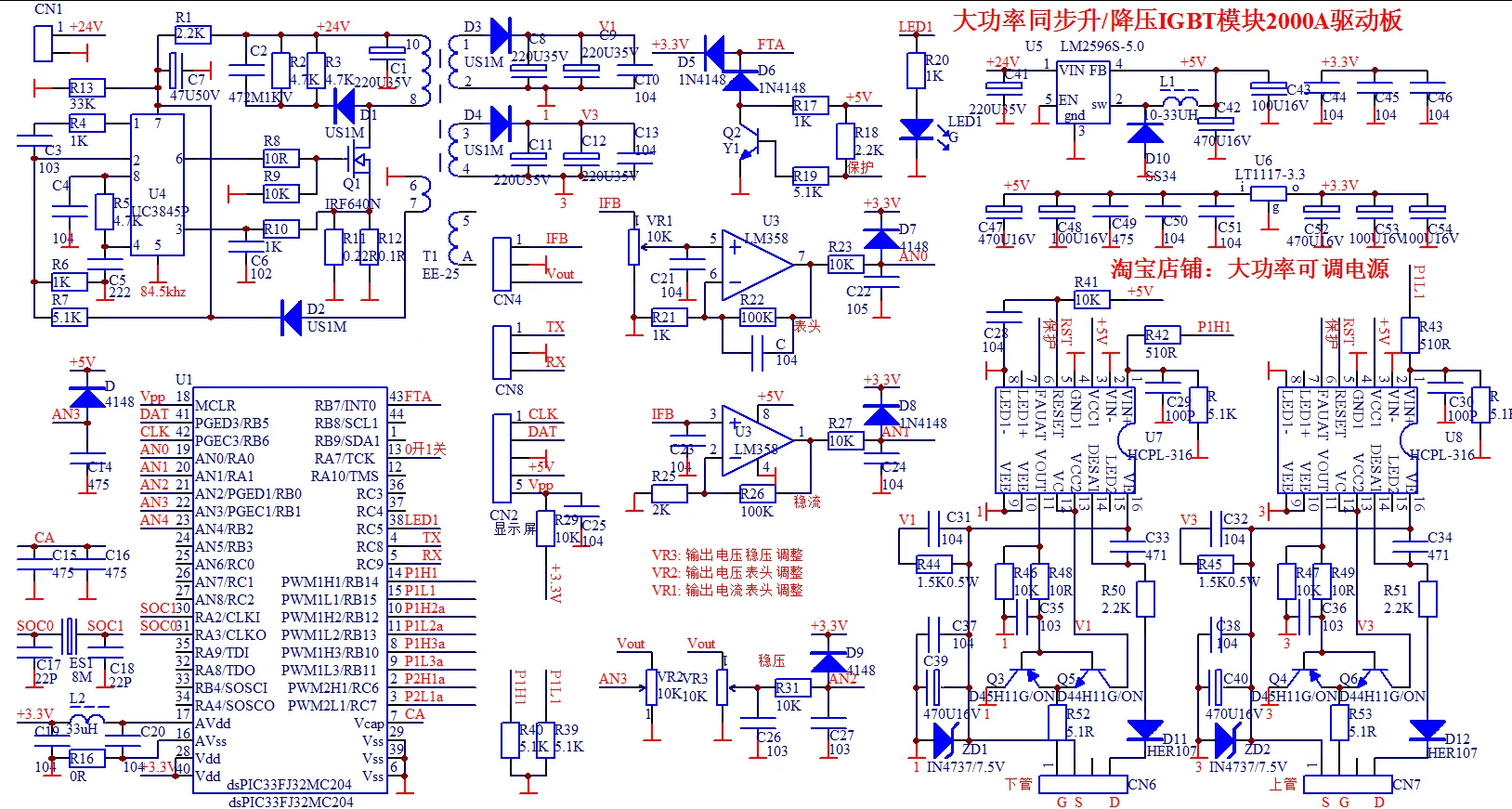

Основная часть управления принимает U.SMicrochipThe компании высокой speedDSPchip, высокая скорость работы, богатая функция логического управления и тонкого аналогового управления, используется

Для того, чтобы достичь глупой проводки.

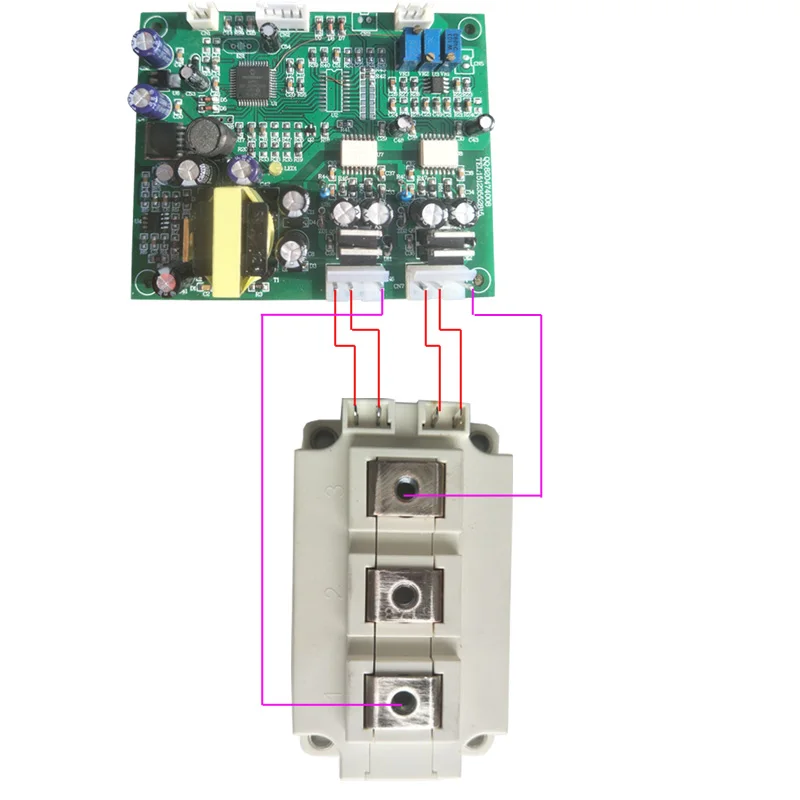

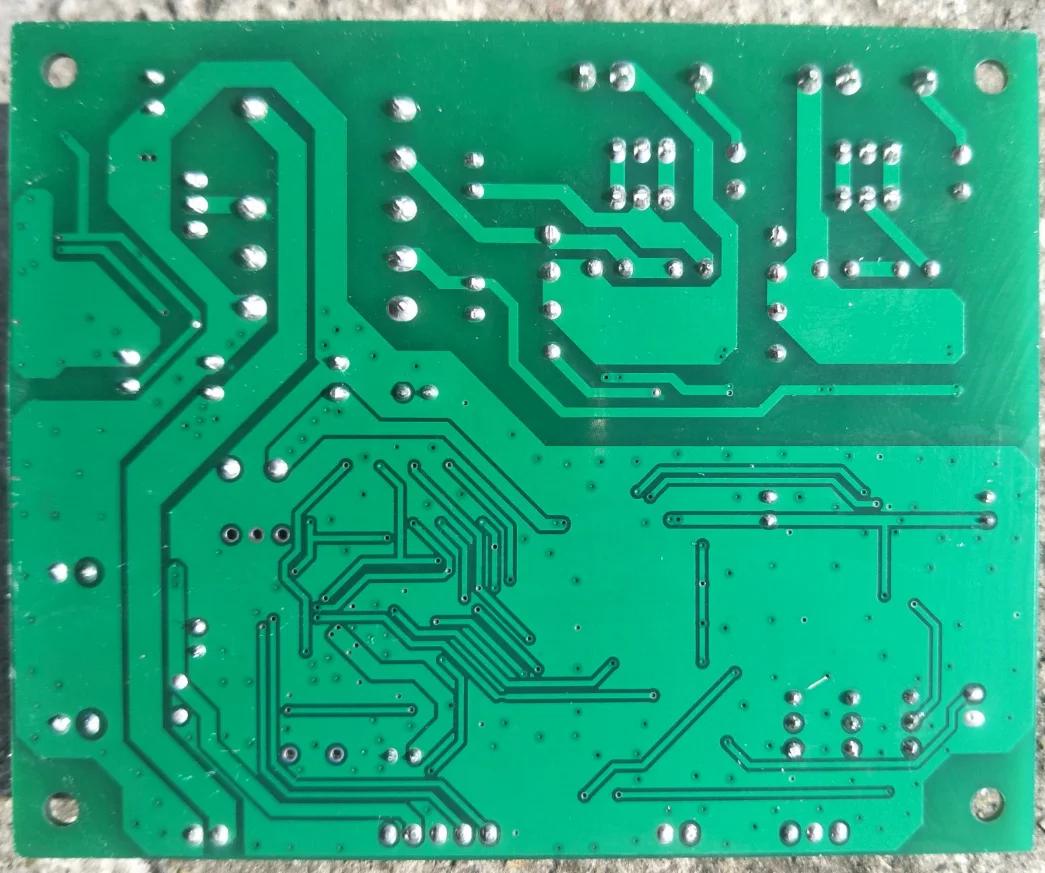

Высокомощная синхронная BoostIGBTmodular2000ADrive пластина, очень Классическая силовая структура, верхняя и нижняя трубы работают в разных состояниях, среди них, Shangguan работает в

Синхронное исправление состояния, нижняя трубка работает в состоянии главного переключателя, условия работы верхней и нижней труб отличаются, она работает в дополнительном состоянии. Здесь мы четко знаем, работа синхронного выпрямителя

Эффективность работы выше, чем у традиционной диодной цепи выпрямителя.

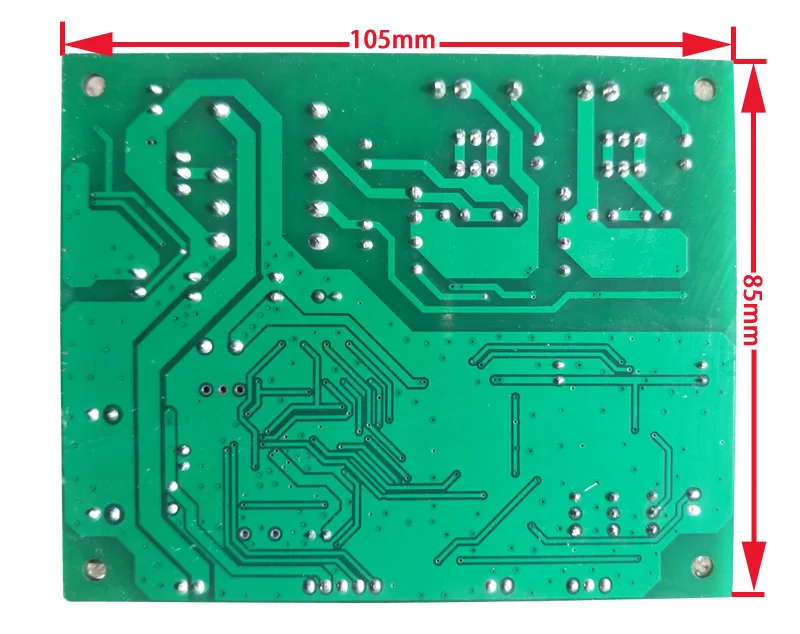

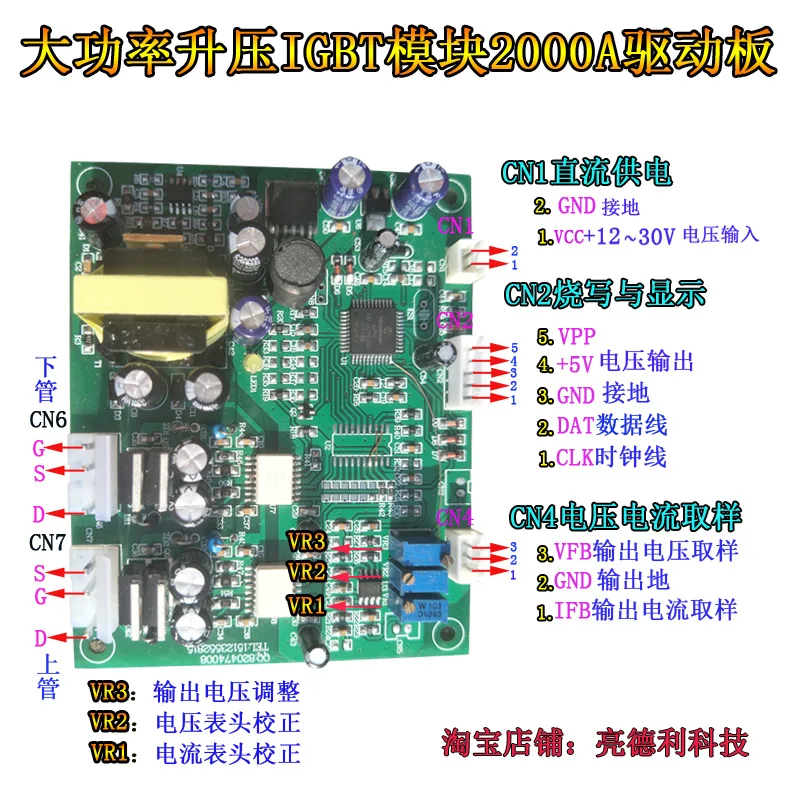

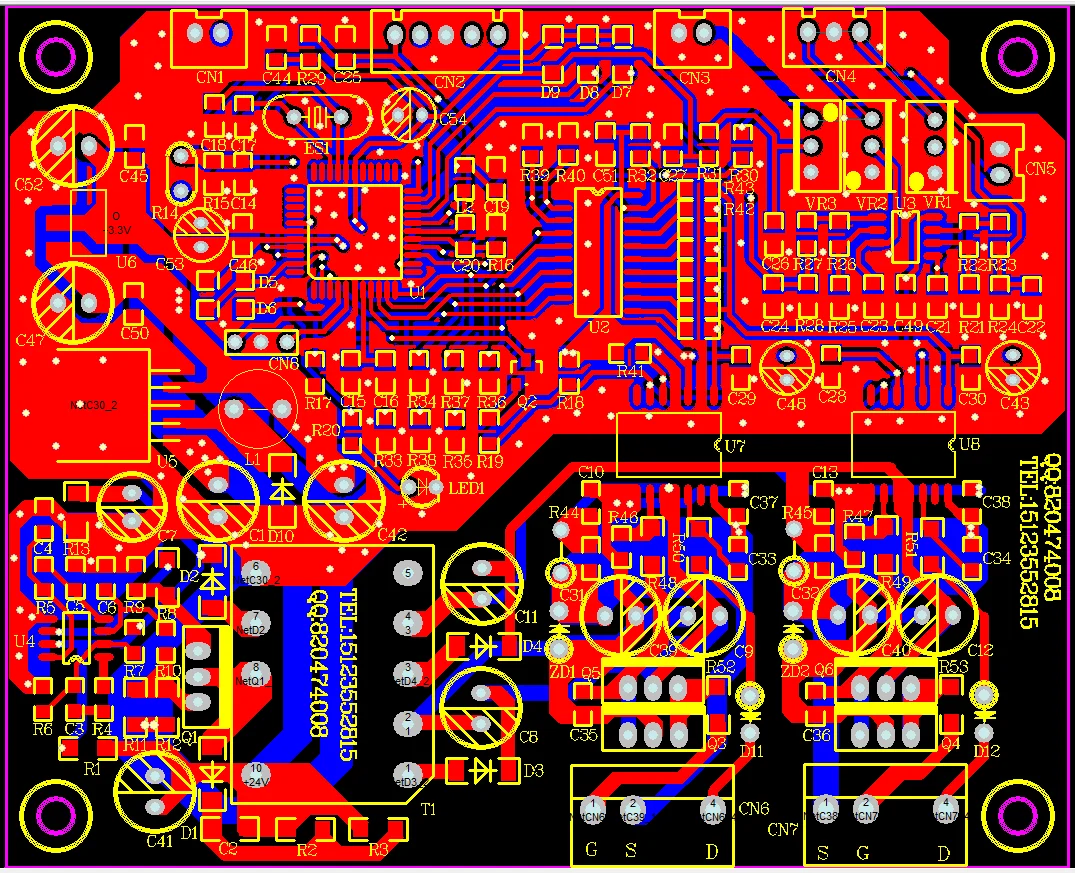

Такая же панель управления, чтобы сделать высокомощную синхронную цепь, это легко сделать.

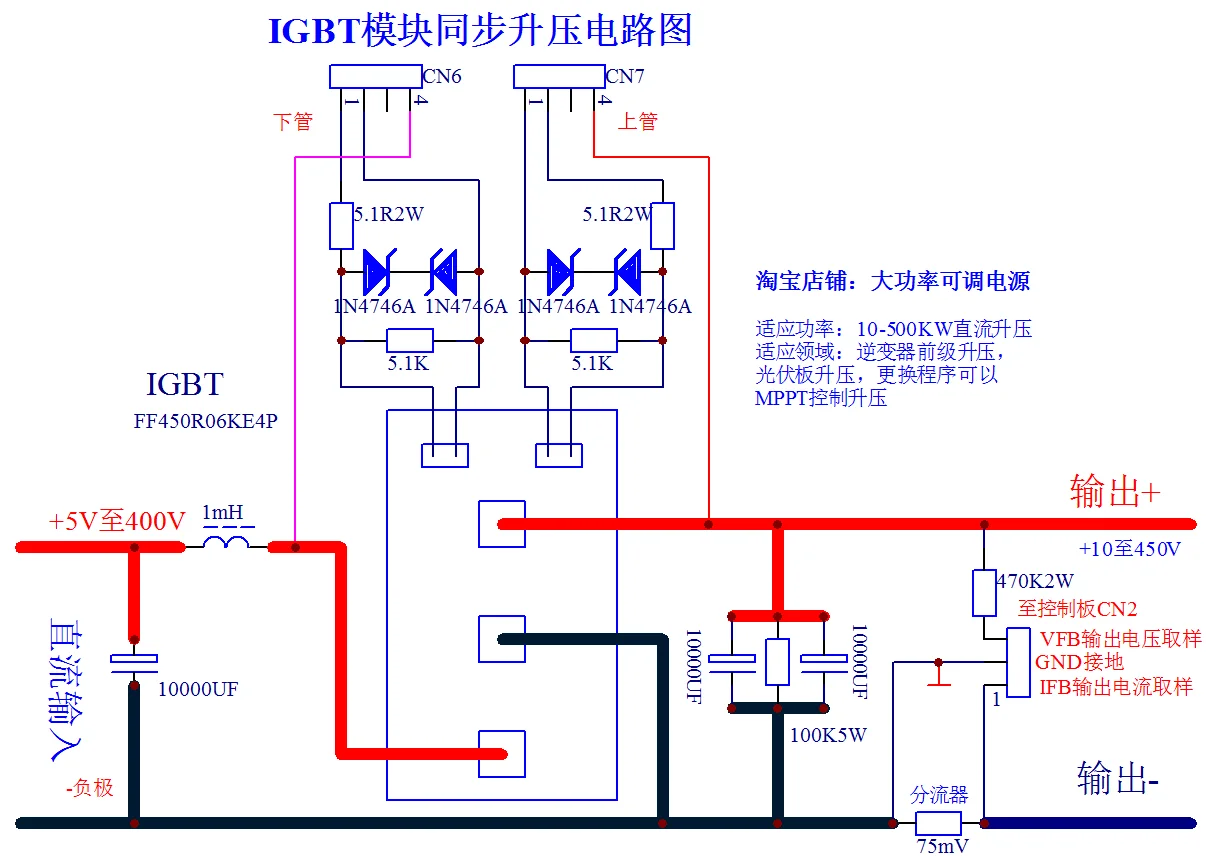

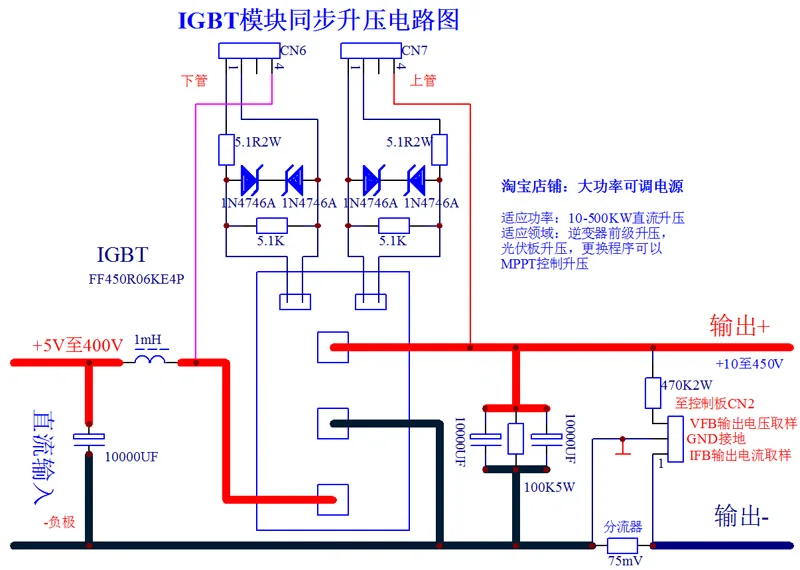

Схема входного и выходного замыкания

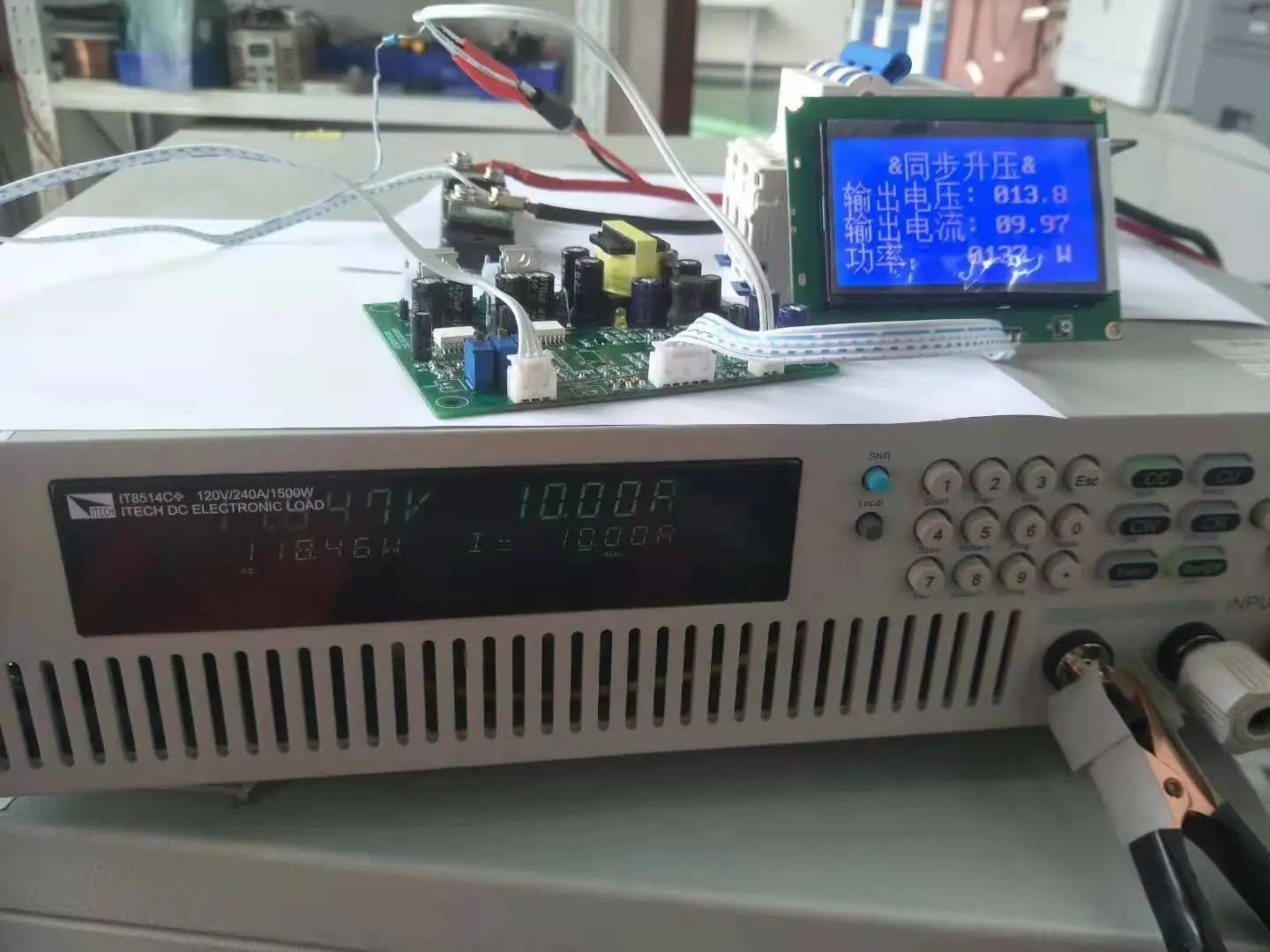

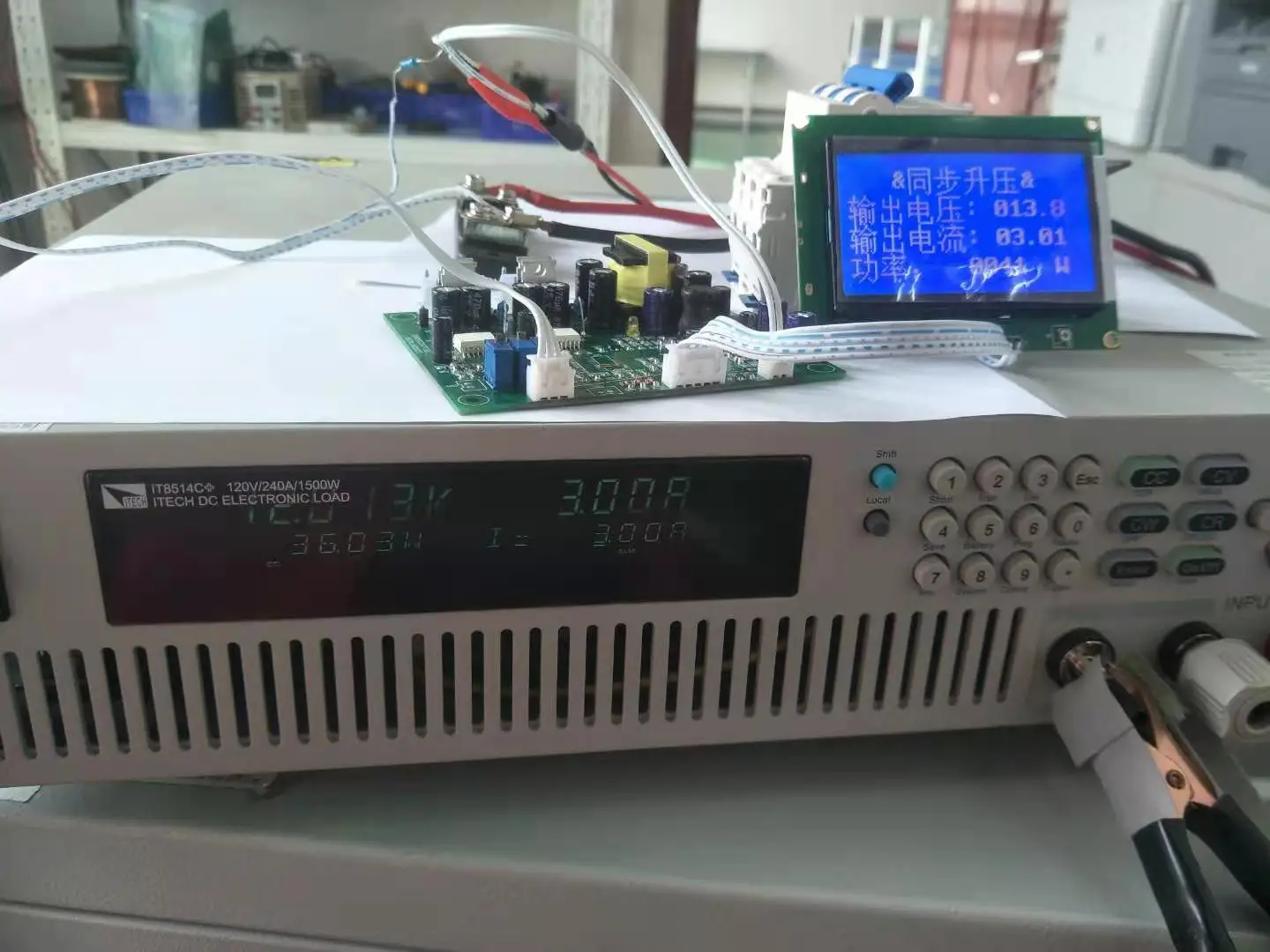

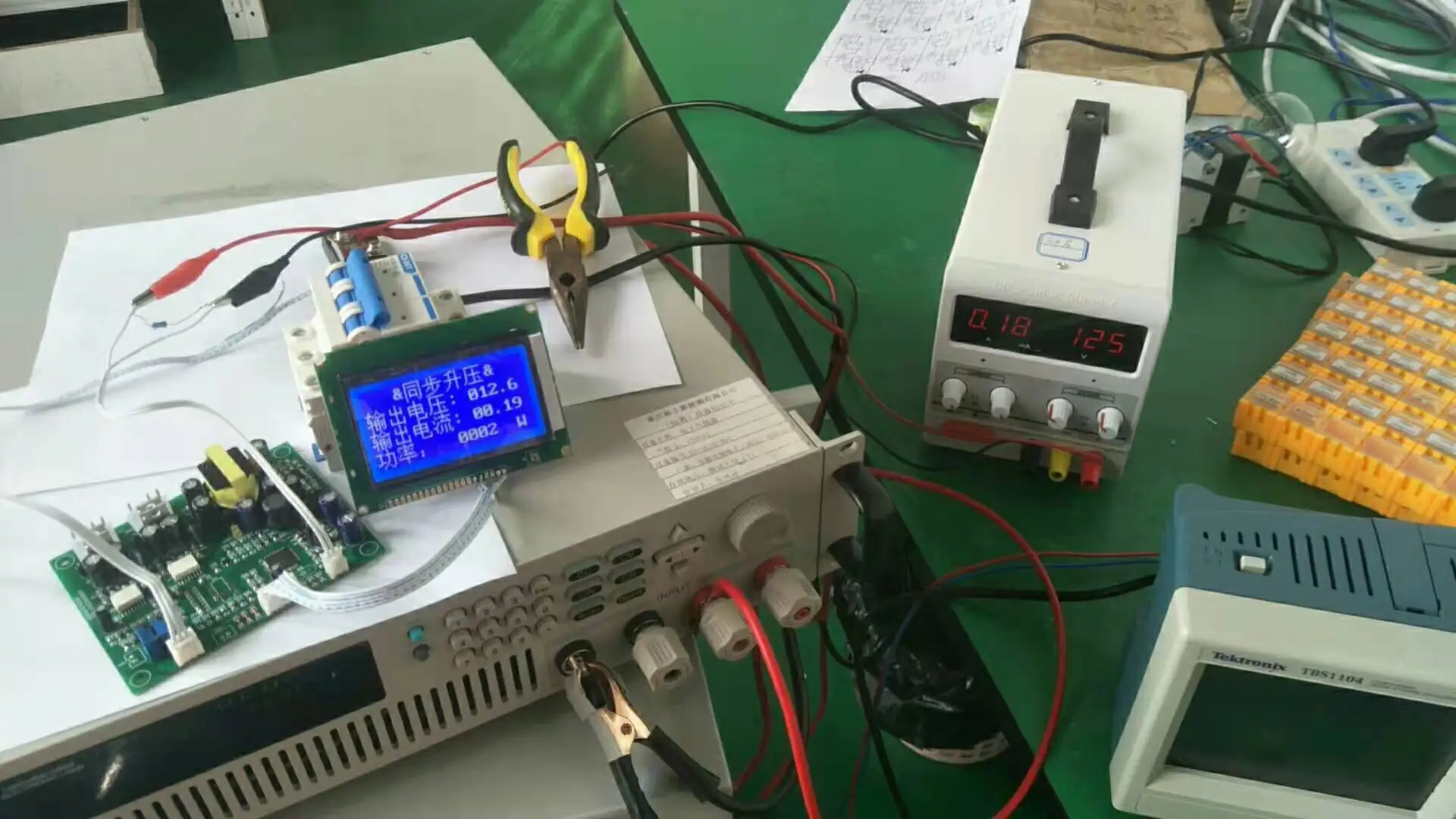

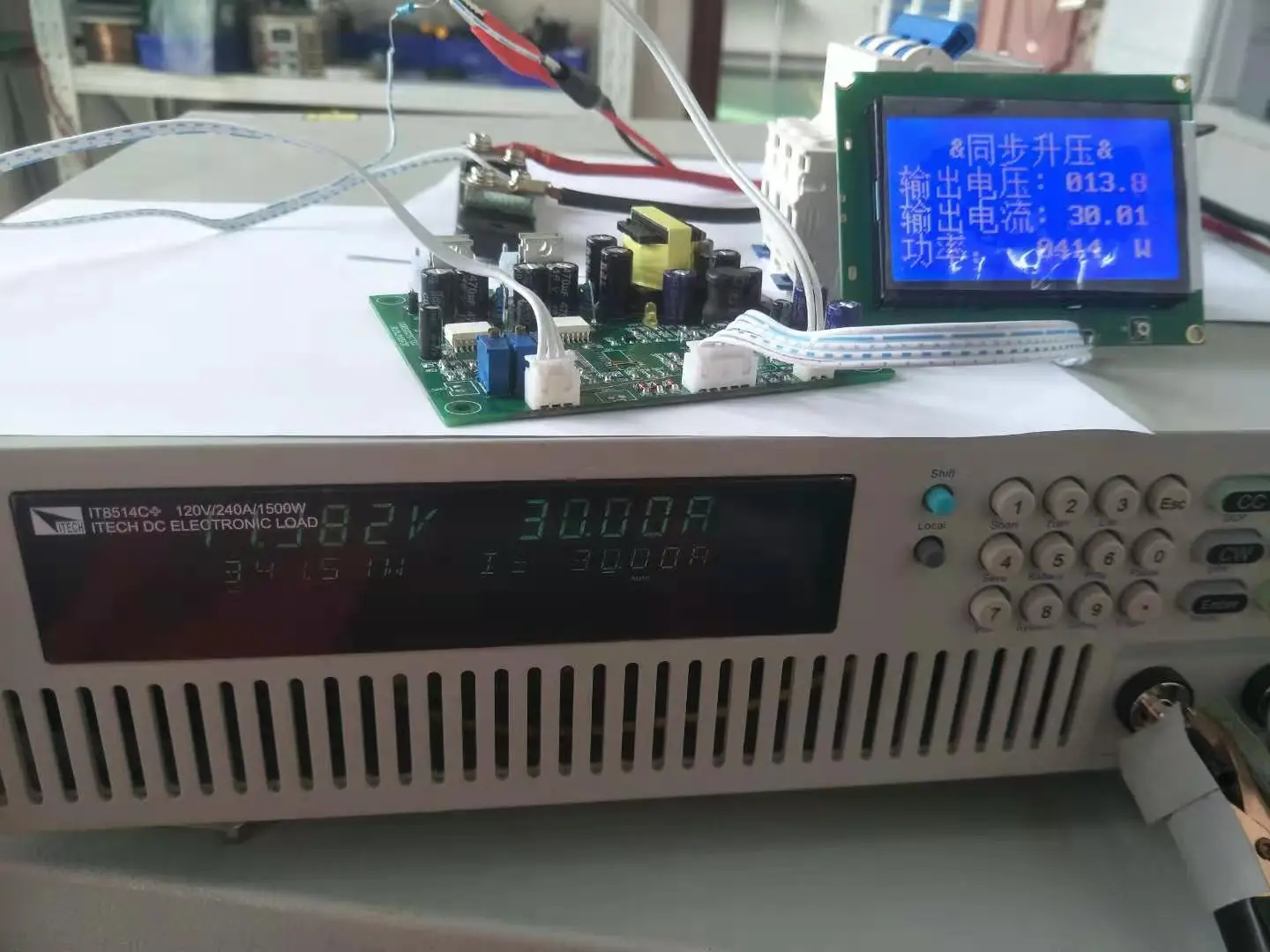

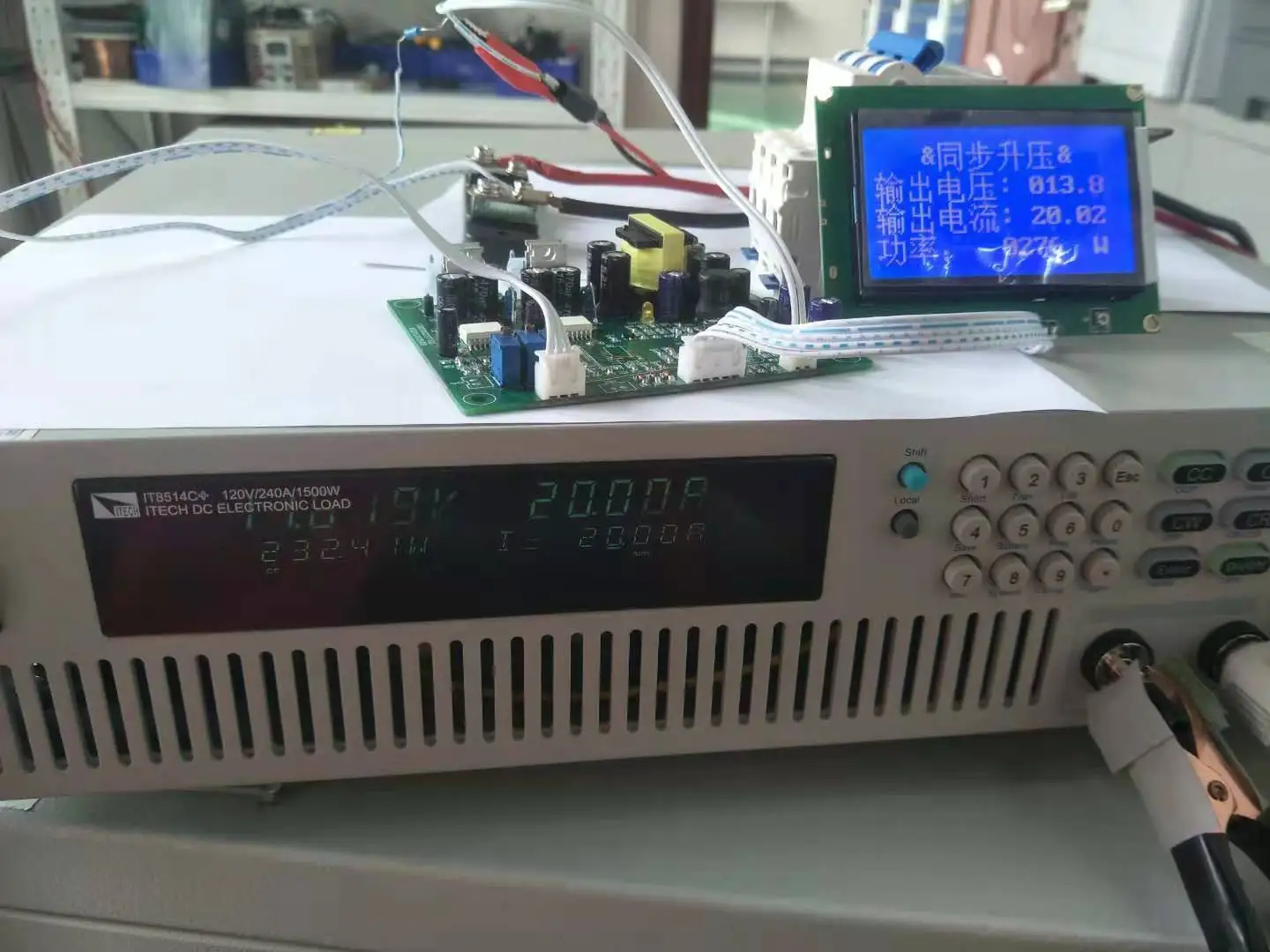

Затем посмотрите на дисплей амперметра, посмотрите на изображение
