5.1CH HDMI аудио экстрактор декодирование коаксиальный к RCA 3D преобразователь для 4K 5 1

5.1CH HDMI аудио экстрактор декодирование коаксиальный к RCA 3D преобразователь для 4K 5 1

Выходной звук связан с входным звуковым сигналом.
Когда вы вводите стерео сигнал, только FR FL имеет звук
Только при входе 5,1 канала сигнала, 6 RCA может иметь звук

Введение

Этот аудио декодер может автоматически преобразовывать HDMI вход в 5,1 канальный аналоговый аудио выход, и поддерживает декодирование Dolby AC-3/DTS (включая 5,1 сырой цифровой аудио потоковой передачи). Таким образом, он широко используется в семьях, школах, квадратах, концертных залах, кинотеатрах и других общественных местах, чтобы насладиться ударным эффектом DTS или Dolby.

Особенности

Встроенная высокопроизводительная операционная система RTOS и чип аудио декодера; Поддержка DTS/AC-3.
Супер быстрое время запуска около 3 секунд.
Вход: HDMI
Выход Примечание: Для использования ЖК-дисплея со следующими; SW, цент, SR,SL,FR,FL; 3,5 мм наушников Порты и разъёмы
Разрешение входного сигнала HDMI: до 3840x2160 @ 30 Гц; 4096x2160 @ 30 Гц.
HDMI для достижения синхронизации декодирования аудиосигнала. Есть три варианта режима передачи/2.0CH/5.1CH.
Авто декодирование AC-3/DTS (LPCM/PCM/RAW) Входной сигнал без каких-либо действий.
Высокая совместимость: поддержка сетевого плеера, HDTV, Blu-rayDVD, DVD, для PS3, для Xbox 360, DM500S, DM800HD и т. Д.
Маленький размер и металлический чехол, защита от помех.
Принять 6ch RCA/3,5 мм разъем для наушников выход, удобный и эффективным в использовании.
Поддерживает синхронную регулировку громкости 6 каналов.

Спецификация:

HDMI версия ....................................... HDMI1.4b

HDMIResolution ............................. 2160p @ 30 Гц/

1080p @ 50/60 Гц/1080i/720p/1576i/480p/480i

Поддержка цветового формата видео ...... 24 бит/30 Бит глубокого цвета, 36 бит

Аудиовыход .................. 2CH/5.1CH Аналоговое аудио

MaxBandwidth ................................... 340 МГц

MaxBaudRate ......................................... 10,2 Гбит/с

Входной/Выходной сигнал TMDS ..... 0,5-1,5 Вольт p-p(TTL)

Вход/выход DDC сигнал ................... 5 вольт p-p(TTL)

InputCableDistance ........................... <= 7 м AWG26 стандартный кабель HDMI

OutputCableDistance ......................<= 8 м AWG26 стандартный кабель HDMI

Поддерживаемый формат... MP3,AC3,DTS,WAV,WMA,

AAC,ALAC,FLAC,APE,OGG,M4A

Отношение шума сигнала ............................................ 120 дБ

Стерео изоляция ................................. 80 дБ (1 кГц)

Канал дисбаланса .......................................... 0 дБ

Частота дискретизации ................................ 32 ~ 192 кГц

Битовая скорость ........................................... 16 ~ 24 бит

Частота отклика ............ 20 Гц ~ 20 кГц +/-0.7дб

THD ............................. 20 Гц ~ 20 кГц 0,25-0.065%

THD + N ........................................... 1 кГц 0.15%

Размер корпуса ................... 138,2x97,5x21,2 мм

Вес брутто 238 г

Максимальный ток мощности ................................... 420ма

Мощность адаптер формат ........ Входное напряжение: AC(50/60 Гц) 100 с v-образным вырезом

240 В; Выход: DC5V/2A

Рабочая температура ................................ 0-70 ℃

Рабочая влажность ..... 10%-80% относительной влажности (без конденсации)

Температура хранения ..............................-10-80 ℃

Влажность при хранении ..... 5% -90% относительной влажности (без конденсации)

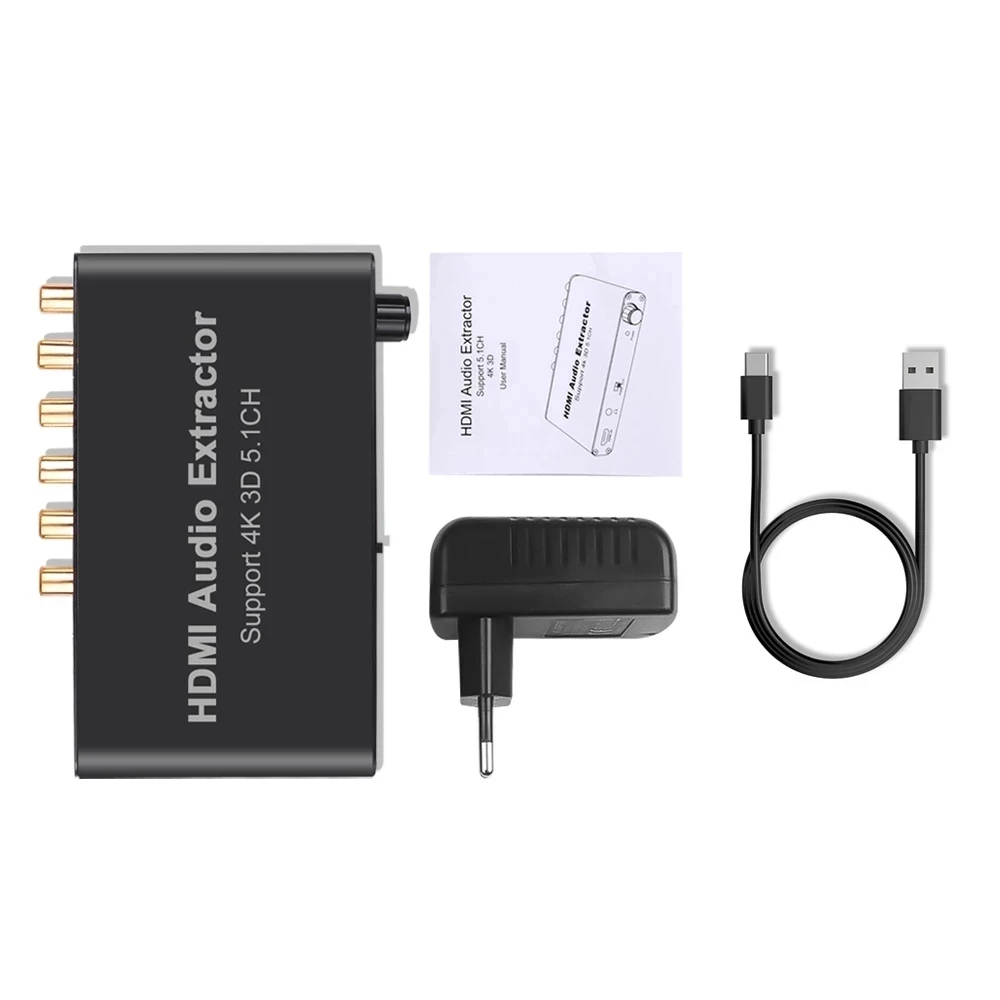

Посылка включает в себя:

1 х усилитель
1 х адаптер
1 х кабель
1 x Руководство пользователя

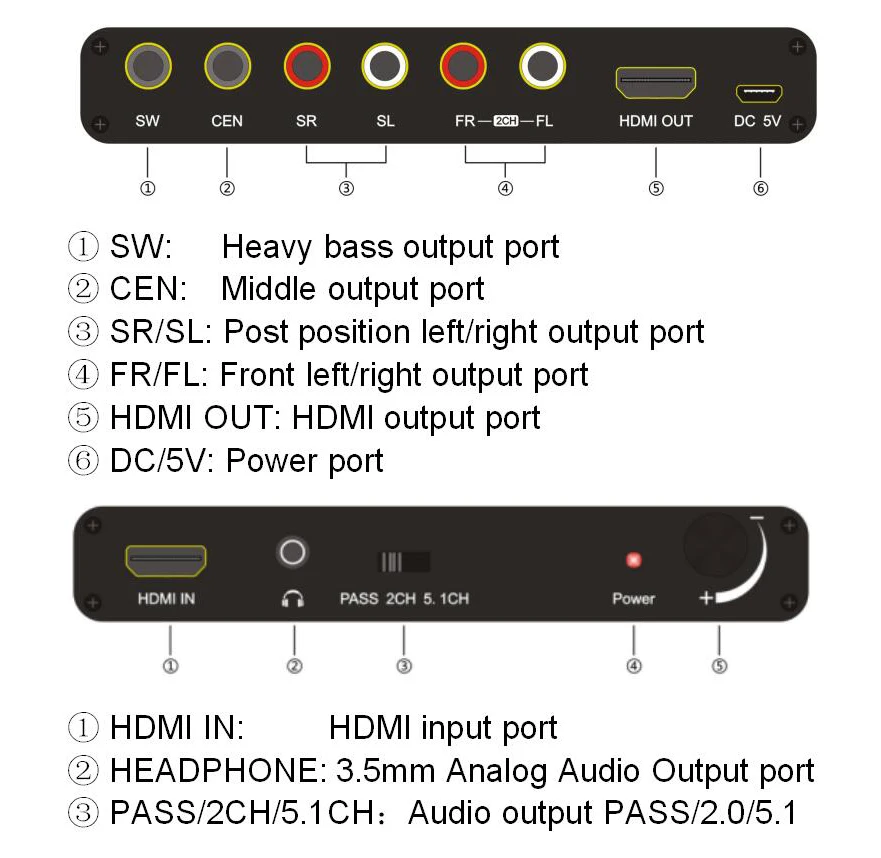

Схема интерфейсов:

①SW: выходной порт для тяжелых басов

②CEN: Средний выходной порт

③ SR/SL: пост позиция левый/правый выходной порт

④FR/FL: передний левый/правый выходной порт

⑤ Выход HDMI: выходной порт HDMI

DC/5V: порт питания

① HDMI вход: входной порт HDMI

②HEADPHONE: 3,5 мм аналоговый аудио Выход порт

③ PASS/2CH/5.1CH: аудиовыход PASS/2,0/5,1 кнопка переключения каналов

④ Мощность: индикатор питания Светильник

⑤ Ручка: Регулировка громкости

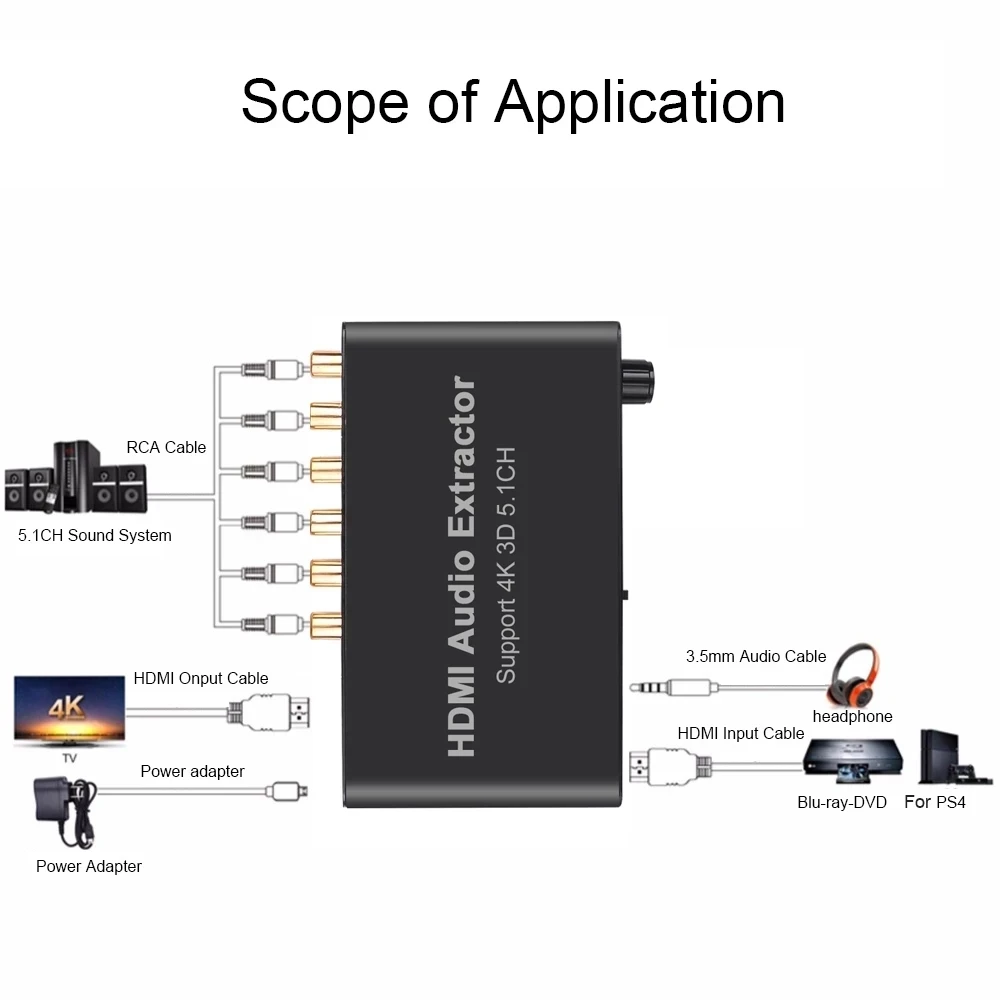

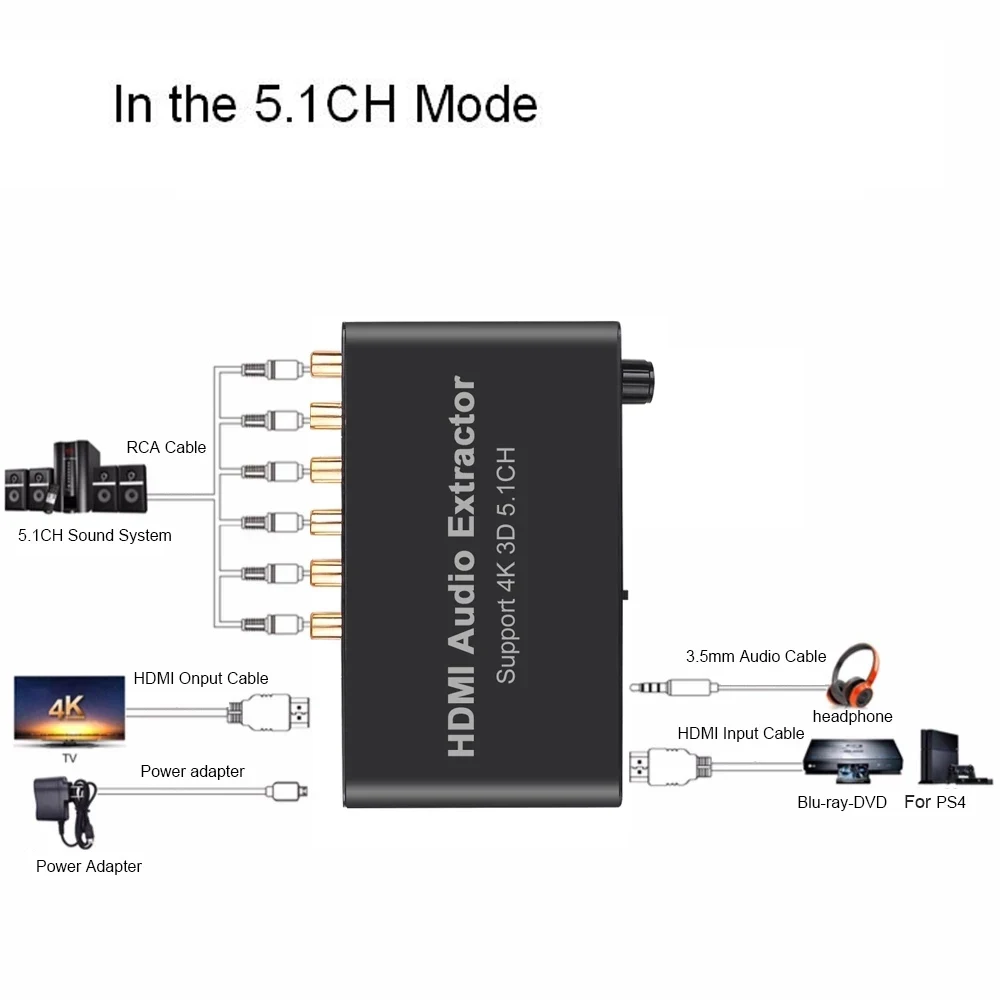

Подключение и эксплуатация:

1. Используйте кабель HDMI для подключения входного интерфейса HDMI к исходному устройству HD. (например, DVD, игровая консоль, компьютер и т. д.)

2. Используйте кабель HDMI для подключения выходного интерфейса HDMI к hd-дисплею. (например, hd-телевизор, монитор и т. д.)

3. Используйте аудиокабель для подключения порта SW/ CEN/ SR/ SL/ FR/ FL к аудиоусилителю.

4. Подключите порт наушников к наушникам.

5. Подключите адаптер питания к интерфейсу питания декодера, индикатор питания будет светильник при включении.

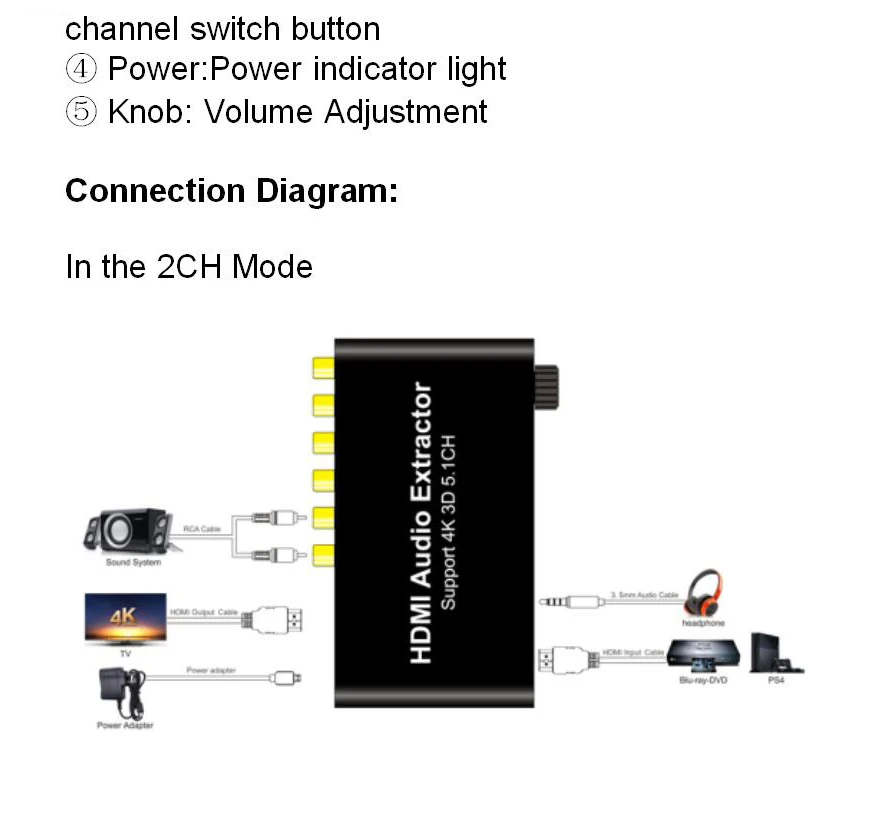

6. Переключатель Pass/2CH/5.1CH, когда вам нужно выход Pass/2,0/5,1 звук. Когда вы выбираете режим звукового выхода 2ch, только порт FR/FL делает звук. Другой интерфейс не имеет звука.

Примечание:

Пожалуйста, используйте устройство в качестве инструкции, чтобы сохранить длительный срок службы.

1. Пожалуйста, не подвергайте устройство воздействию влаги, высокой температуры, пыли, эрозии или окислительной среды.

2. Все детали будут свободны от сильного тряски, удара, падения.

3. Пожалуйста, не прикасайтесь к адаптеру питания влажными руками.

4. Пожалуйста, удерживайте вилку при отключении. Не тяните кабель питания напрямую.

5. Пожалуйста, выключите устройство, когда оно не используется в течение длительного периода времени.

6. Пожалуйста, не открывайте крышку и не прикасайтесь к внутренней части.

7. Пожалуйста, используйте оригинальный Фабричный адаптер питания.

Схема интерфейсов:

1. Используйте кабель HDMI для подключения входного интерфейса HDMI к исходному устройству HD. (например, DVD, игровая консоль, компьютер и т. д.)

2. Используйте кабель HDMI для подключения выходного интерфейса HDMI к hd-дисплею. (например, hd-телевизор, монитор и т. д.)

3. Используйте аудиокабель для подключения порта SW/ CEN/ SR/ SL/ FR/ FL к аудиоусилителю.

4. Подключите порт наушников к наушникам.

5. Подключите адаптер питания к интерфейсу питания декодера, индикатор питания будет светильник при включении.

6. Переключатель Pass/2CH/5.1CH, когда вам нужно выход Pass/2,0/5,1 звук. Когда вы выбираете режим звукового выхода 2ch, только порт FR/FL делает звук. Другой интерфейс не имеет звука.
