Линейные актуаторы с ходом 250 мм и кронштейном для медицинских устройств

Линейные актуаторы с ходом 250 мм и кронштейном для медицинских устройств

Модель

SRA8000

Напряжение

12 В/24 В постоянного тока

Скорость без нагрузки (мм/с)

3,3

4,5

9

15

18

25

Грузоподъемность (N)

8000

6000

3000

2000

1500

800

Грузоподъемность (N)

8000

6000

3000

2000

1500

800

Самоблокирующаяся Емкость (N)

8000

6000

3000

2000

1500

800

Длина хода

50 мм-1000 мм

Мощность двигателя

90 Вт

Рабочая температура

0 °C ~ + 40 °C

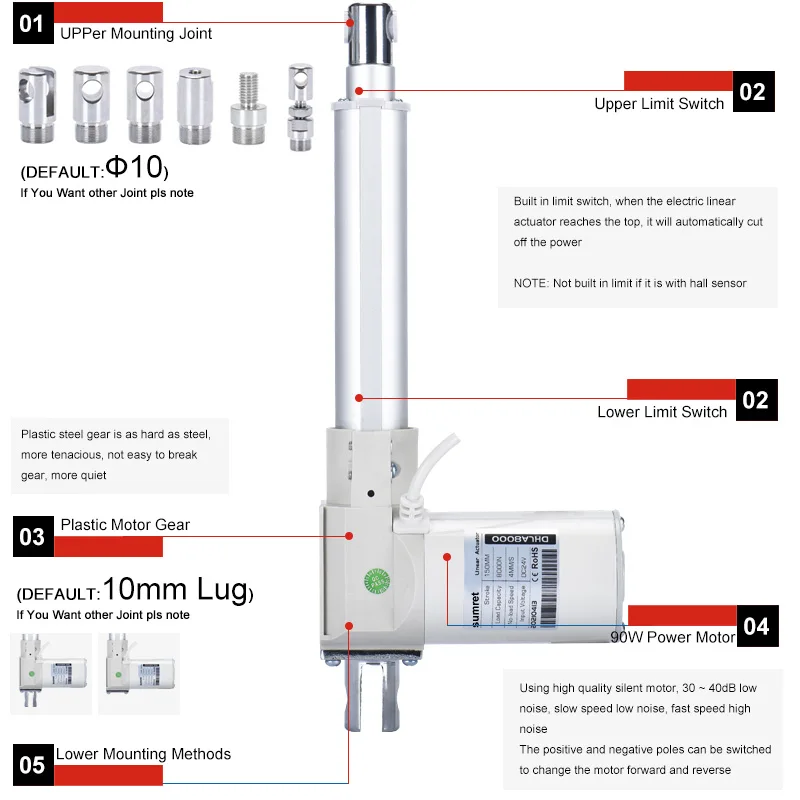

Концевые переключатели

Встроенный (не будет встроен, если с датчиком Холла)

Класс IP

IP43 / IP54

Материал

Алюминий, пластик

Материал зубчатой передачи

Пластик

Шум

<30 дБ

Рабочая частота

10% макс 2 мин. Непрерывное использование

Внутренняя трубка

Алюминиевая трубка

Тип винта свинца

Тип T

Механический срок службы

Больше чем 30000 раз

Применение:

Телевизионная консоль. Диван для массажа. Электрическая кровать. Медицинское кресло. Электрическое оборудование ....

Дополнительная конфигурация

1. Датчик Холла 2. Магнитный датчик 3. Концевые выключатели-Отзывы

Металлическая шестерня: шумный; Длительная работа вызовет металлическую усталость и легкость поломки из-за перегрева;
Пластиковая шестерня: тихий звук; Пластиковый стальной материал имеет хорошую прочность и не сломается из-за перегрева;
Пластиковые стальные шестерни используются все больше и больше мест, например, медицинское оборудование должно быть заменено пластиковыми стальными шестернями

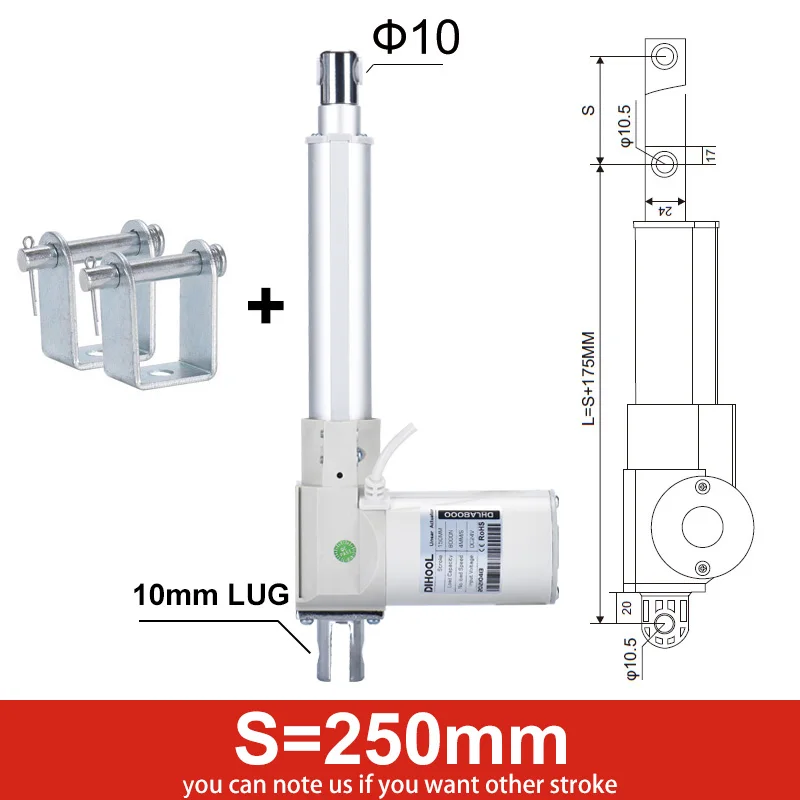

S означает длину хода

Ход (мм)

Штепсельная Вилка 10 мм

Штепсельная Вилка

L (мин) мм

L (макс.) мм

L (мин) мм

L (макс.) мм

250

425

675

415

665

S000:1 шт. 100 мм тактный линейный привод не встроен-в любой отзывы + соответствующий кронштейн

S100:1 шт. 100 мм тактный линейный привод встроенный магнитный датчик отзывы + соответствующий кронштейн

S010:1 шт. 100 мм тактный линейный привод встроенные ограничительные переключатели отзывы + соответствующий кронштейн

S110:1 шт. 100 мм тактный линейный привод встроенные концевые выключатели и магнитный датчик отзывы + соответствующий кронштейн

S001:1 шт. 100 мм тактный линейный привод Встроенный датчик Холла отзывы + соответствующий кронштейн

S101:1 шт. 100 мм тактный линейный привод встроенный магнитный датчик и датчик Холла отзывы + соответствующий кронштейн

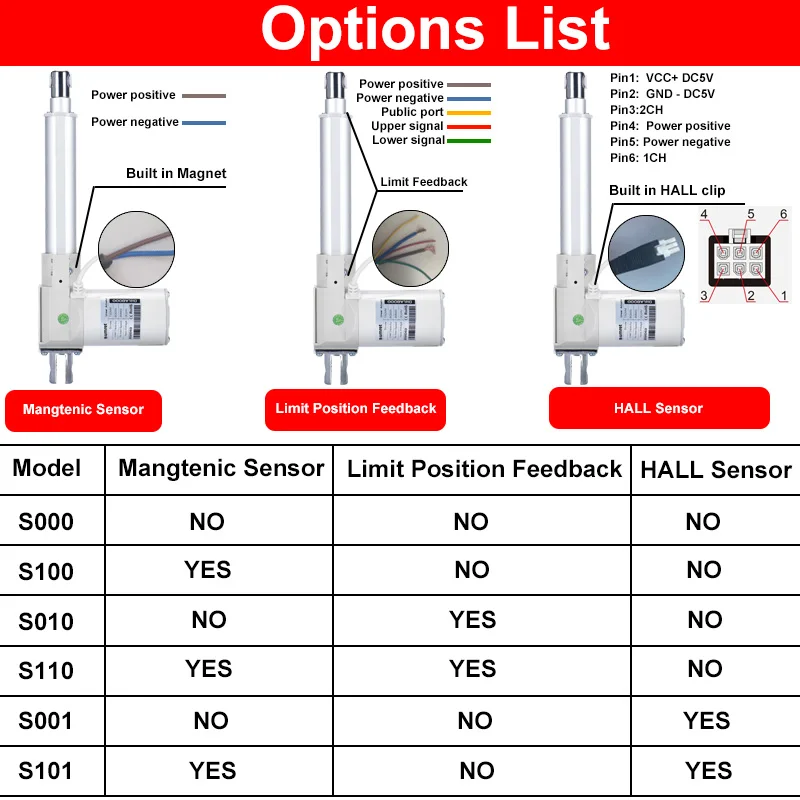

Модель

Линейный привод

Контроллер

Кронштейн

Ход

Магнитный датчик

Отзывы о концевых переключателях

Датчик Холла

S000

50 мм

Нет

Нет

Нет

Нет

Нет

S100

50 мм

Да

Нет

Нет

Нет

Нет

S010

50 мм

Нет

Да

Нет

Нет

Нет

S110

50 мм

Да

Да

Нет

Нет

Нет

S001

50 мм

Нет

Нет

Да

Нет

Нет

S101

50 мм

Да

Нет

Да

Нет

Нет

Встроенный магнит для привода

Когда привод имеет встроенный магнитный датчик, вы можете адаптировать длину хода стандартных приводов путем перемещения магнитного переключателя, чтобы привод мог регулировать длину расширения после выхода из фабрики. Существует большая потребность в различных длинах хода, особенно в тех областях, где уникальные приложения являются нормой, а не исключением. Интеграция датчика обеспечивает универсальное решение.
Например, 100 мм тактный DHLA8000 линейный привод, это длина расширения от 275 мм до 375 мм. Вы можете установить длину расширения от x до y (x

В первую очередь, Вы должны получить следующий список готов:
1, линейный привод с магнитным датчиком;
2, один или два нормально замкнутых магнитных переключателя (NC); (вам понадобится два, если вам нужно установить верхнюю и нижнюю длину расширения, иначе только один. Второй переключатель позволяет установить входящие и исходящие движения привода.).
3, один вперед и назадКонтроллер с верхним и нижним пределом

Второй, Проводите линейный привод, как следующее изображение (с нашим контроллером 5A 24V например.)

Последний, Закрепите магнитные переключатели на линейном приводе в том положении, которое вы хотите установить

Отзывы ограничительных выключателей немного отличаются от датчика Холла или магнитного датчика. Отзывы ограничительных переключателей не предназначены для электрического линейного привода с позиционными отзывы, вместо этого они определяют точки запуска и остановки линейного привода.
Чтобы положить его просто, ограничительные переключатели устанавливаются в обоих конечных точках хода привода, и как только стержень привода соприкасается с ними, они отключают цепь. Это необходимое измерение, так как двигатель не знает, когда останавливать, и если не выключить в конечных точках, он может разрушить привод, сам, или даже привести к повреждению пользователей. На отзывы, в этот чехол, слегка ограничено, так как это несет ответственность только для сбора позиции отзывы на крайних положениях.
Рекомендуется установить реле, чтобы реализовать отзывы о встроенных сигналах на двух самых высоких и низких позициях

Некоторым приложениям пользователей нужны отзывы ограничительных переключателей для управления их системой. Вместо того, чтобы использовать механический триггер для отключения двигателя, приложение предпочитает иметь аналоговый сигнал как часть интегрированной системы управления. В настоящее время прогрессивная Автоматизация предлагает две различные конфигурации, когда дело доходит до ограничения отзывы переключателей.

Рекомендуется установить реле, чтобы реализовать отзывы о встроенных сигналах на двух самых высоких и низких позициях
Расширенный и втянутый механический концевой выключатель имеют общий сигнал. Это все равно обеспечит такое же открытое и закрытое состояние, но с одним меньшим количеством проводов.

Концевые выключатели отзывы могут быть предоставлены сигнала необходимо, чтобы включить или выключить индикатор светильник и оповещать пользователя о том, что устройство достигла финальной позиции. Это обычное применение для оборудования сборочной линии, где оператор обычно находится вдали от привода, и они полагаются на индикаторы панели управления, чтобы уведомить их о состоянии операции. Это также может быть использовано в качестве избыточности в цикле управления, чтобы обеспечить дополнительную гарантию безопасности для пользователя.

Встроенный чип Холла для привода
Датчик Холла позволяет считать обороты двигателя с помощью магнитов, закрепленных на валу двигателя. Микропроцессор подсчитывает обороты.
Используя контроллер Холла для получения сигнала Холла от привода, может быть реализован точный контроль привода, например, память высоты, дисплей высоты и синхронизация нескольких приводов

Что делает Датчик Холла

Датчик Холла-это датчик магнитного поля, который сделан в соответствии с эффектом холла, поэтому мы можем контролировать и контролировать привод с помощью контроллера холла.

1V1 означает, что 1 контролер, который контролирует двигатель 1 шт.
1V2 означает, что 1 контролер, который контролирует 2 двигателя
1V3 означает, что 1 контролер, который контролирует двигатель 3 шт.
1V4 означает, что 1 контрольный Лер, который контролирует мотор 4 шт.

60 Вт 86 контроллер

Контроллер с 2 кнопками 60 Вт

1V2 120 Вт/60 Вт контроллер

Контроллер таймера

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

25A контроллер с верхним и нижним пределом

5А контроллер с верхним и нижним пределом

Wifi контроллер (приложение Ewelink)

Клавишный переключатель

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

1V1 контроллер зала

1V2 контроллер зала

1V3/1V4 контроллер зала

Нижняя пластина для пластинчатого наконечника

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

10 мм кронштейн для 10 мм наконечник

AC110-240V для DC12V/24V Питание адаптер

Регулируемое напряжение питания

Источник питания ac220в до DC12V/24 В

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Нажмите, чтобы купить

Ход (мм)

Штепсельная Вилка 10 мм

Штепсельная Вилка

Нажмите, чтобы купить

L (мин) мм

L (макс.) мм

L (мин) мм

L (макс.) мм

50

225

275

215

265

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

100

275

375

265

365

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

150

325

475

315

465

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

200

375

575

365

565

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

250

425

675

415

665

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

300

475

775

465

765

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

350

525

875

515

865

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

400

575

975

565

965

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

450

625

1075

615

1065

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

500

690

1190

680

1180

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

550

740

1290

730

1280

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

600

790

1390

780

1380

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

650

840

1490

830

1480

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

700

890

1590

880

1580

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

750

940

1690

930

1680

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

800

990

1790

980

1780

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

850

1040

1890

1030

1880

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

900

1090

1990

1080

1980

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

950

1140

2090

1130

2080

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить

1000

1190

2190

1180

2180

Привод -- нажмите, чтобы купить

Привод и кронштейн-нажмите, чтобы купить

S000/S010 привод и контроллер-нажмите, чтобы купить

S000/S010 привод и контроллер и кронштейн-нажмите, чтобы купить

S100/S110 привод и магнитный контроллер-нажмите, чтобы купить

S001 привод и комплект контроллера зала -- нажмите, чтобы купить
