Особое внимание: Рабочее напряжение и полярность распознавания нового синего светодиодный отличается от традиционного светодиодный (направление зазора на печатной плате противоположное), пожалуйста, сделайте эксперимент точным перед установкой.

Красный, зеленый и желтый светодиоды могут работать при 2-15 в, а синие и белые светодиоды нуждаются в 4-15 в источнике питания. Чем выше напряжение, тем быстрее мигание и чем больше яркость.

В схема обрабатывается с 1,5 мм высокого качества доска из стекловолокна, колодка супер большой, Провод толстый, нет летающей линии, компонент макет красива, И медная поверхность распыляется оловом. Специально Оптимизированный дизайн для практичного обучения, Он удобен для того, чтобы выдержать повторные распайки и может повысить эффективность использования.

Эта схема особенно подходит для начинающих, с сильным интересом, очевидным эффектом и низкой трудностью производства. Это материал на выбор для практики сборки и обучения навыкам.

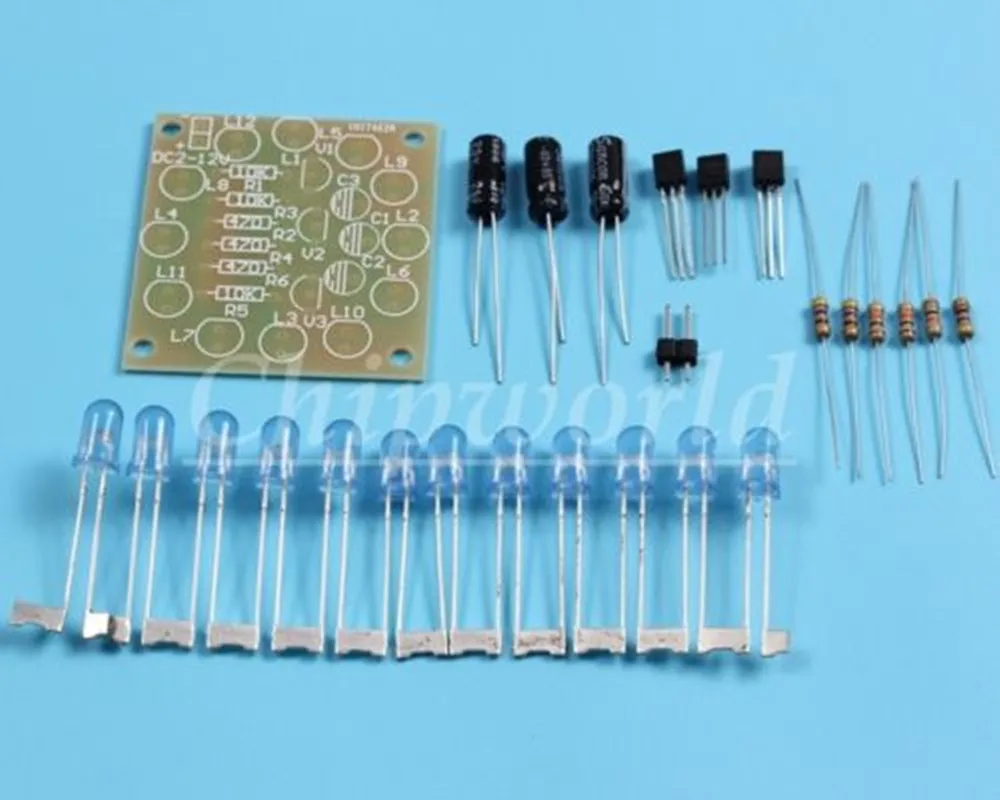

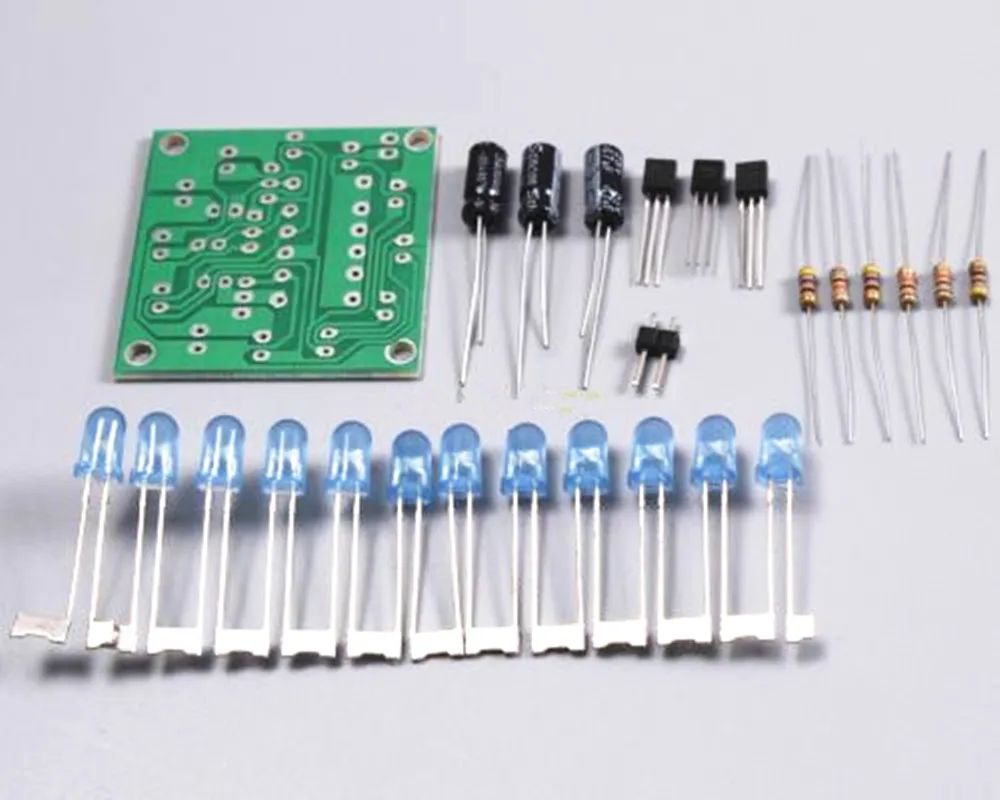

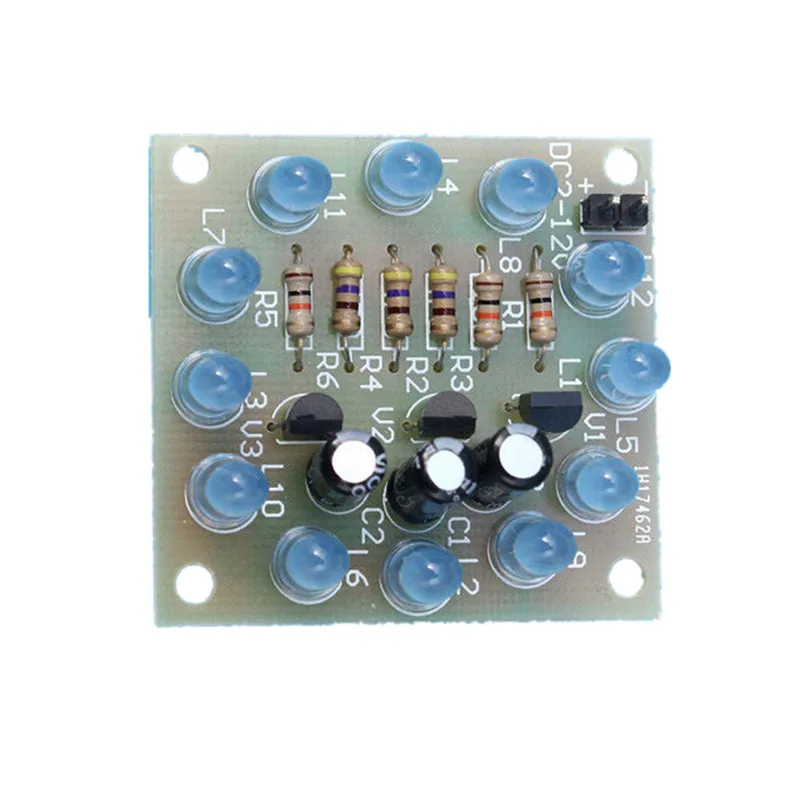

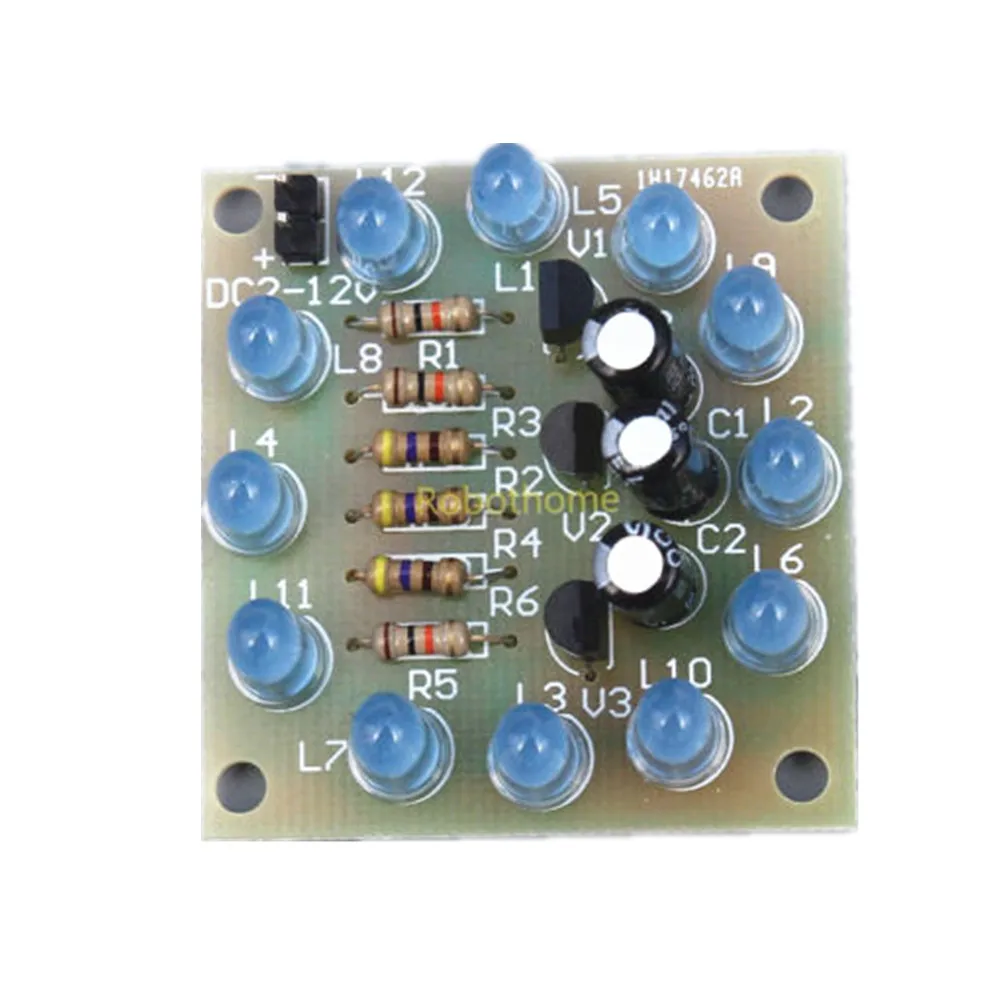

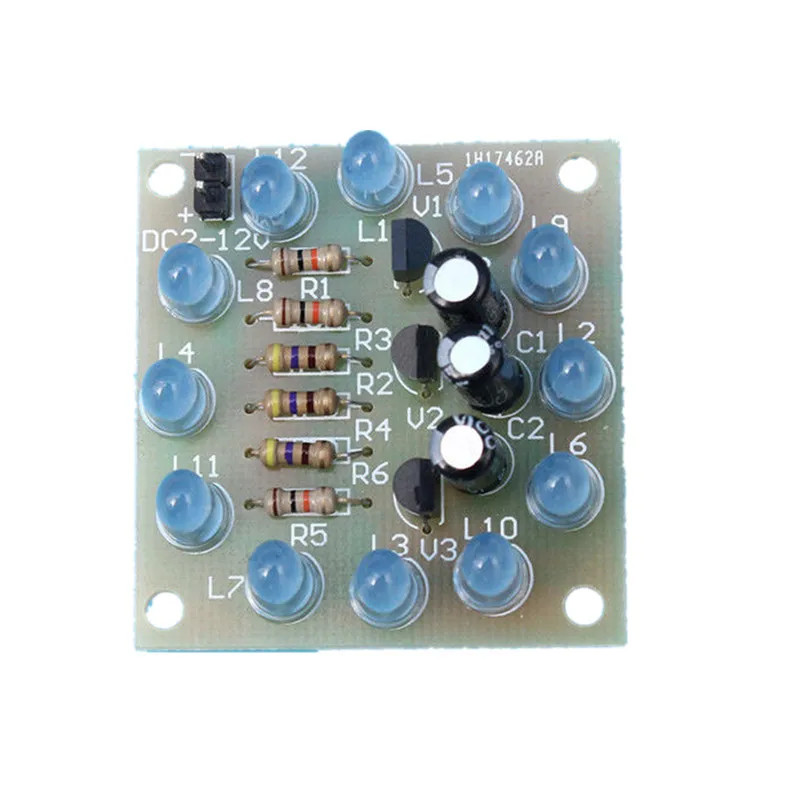

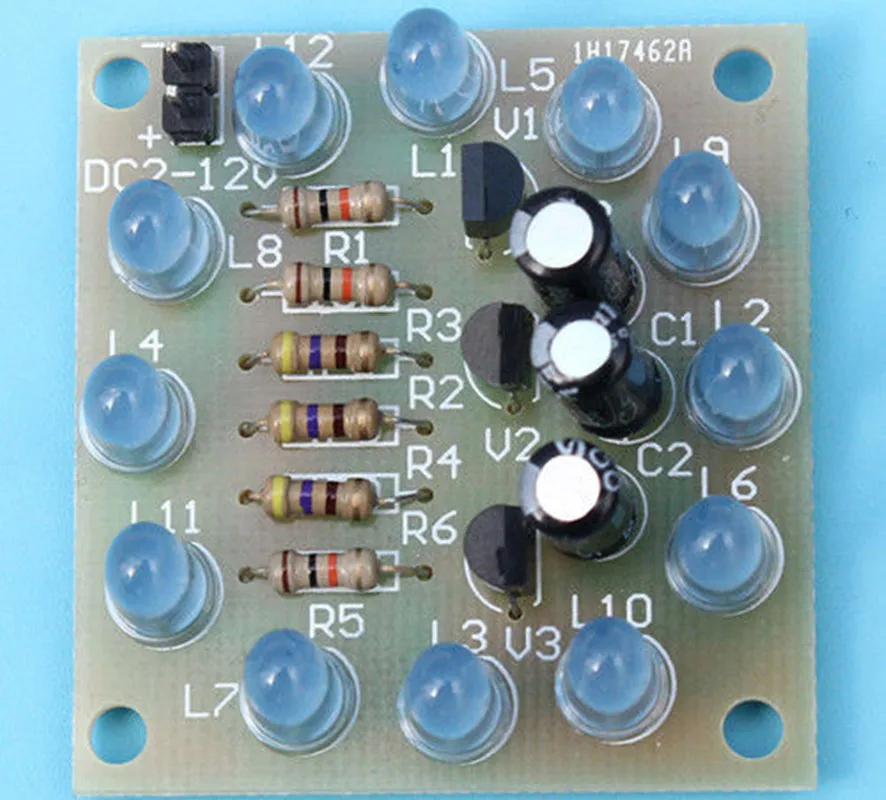

Эта схема представляет собой циклическую схему привода, состоящую из 3 транзисторов. Каждый раз, когда питание включено, три триода будут соревноваться, чтобы быть включенным первым, но из-за различий в компонентах, только один Триод будет включен первым. Предполагается, что V1 включен сначала, затем напряжение коллектора V1 падает, в результате чего Левый конец конденсатора C2 падает, близок к 0 В. Из-за того, что напряжение на конденсаторе не может меняться неожиданно, основание V2 также вытягивается до приблизительно 0 В в это время, V2 отключается, а коллектор V2 имеет высокое напряжение, таким образом, светильник L5-L8 подключен к нему. В это время Высокое напряжение V2 увеличивает базовое напряжение V3 через конденсатор C3, и V3 быстро включится. Таким образом, в течение этого времени коллекторы V1 и V3 имеют низкое напряжение, поэтому только L5-L8 горят, L1-L4, L9-L12 выходить. Но поскольку источник питания заряжает C2 через резистор R3, базовое напряжение V2 постепенно увеличивается. В тех случаях, когда она превышает 0,7 V, V2 изменения в выключенном состоянии для того, чтобы пойти на состоянии, коллектор от перепадов напряжения, и L5-L8 гаснет. В то же время падающее напряжение коллектора V2 уменьшает базовое напряжение V3 через конденсатор C3. V3 изменяется ВКЛ./ВЫКЛ. Напряжение коллектора V3 увеличивается, и L9-L12 горит. Затем цепь циркулирует в соответствии с описанным выше процессом, 3 группы из 12 светодиодов, излучающих светильник, будут светильник ed в свою очередь, эти светодиоды равномерно расположены по кругу, И светильник непрерывно циклируется для достижения эффекта потока. Изменение емкости конденсаторов C1, C2, C3 может изменить скорость цикла, чем меньше мощность, тем быстрее скорость цикла. Используйте 2 AA сухих аккумулятора для источника питания.

Эта схема представляет собой циклическую схему привода, состоящую из 3 транзисторов. Когда питание включено, из-за различий в компонентах трех триодов (на самом деле используются 3 транзистора, которые не точно такие же), сначала будет включен только один Триод. Предположим, что V1 включен первым, напряжение коллектора V1 падает, в результате чего Левый конец конденсатора C1 падает, близок к 0 В. В это время основание V2 также вытягивается до приблизительно 0 В, V2 отключается, коллектор V2 находится в высоком напряжении, и L5-L8 горит. В это время Высокое напряжение V2 увеличивает базовое напряжение V3 через конденсатор C2, и V3 быстро включится. В это время коллекторы V1 и V3 имеют низкое напряжение, L5-L8 горят, L1-L4, L9- L12 выходит. Поскольку источник питания заряжает C1 через резистор R3 (фактически С1 разрядов), базовое напряжение V2 постепенно увеличивается. В тех случаях, когда она превышает 0,6 V, V2 изменений по сравнению с выключенном состоянии для того, чтобы в состоянии, а коллектор от перепадов напряжения, L5-L8 гаснет. В то же время падающее напряжение коллектора V2 уменьшает базовое напряжение V3 через конденсатор C2, V3 изменяется вкл/выкл, напряжение коллектора V3 увеличивается, И L9-L12 горит. Затем цепь циркулирует в соответствии с описанным выше процессом, 3 группы из 12 светодиодов, излучающих светильник, будут светильник ed в свою очередь, эти светодиоды равномерно расположены по кругу, И светильник непрерывно циклируется для достижения эффекта потока. Изменение емкости конденсаторов C1, C2, C3 может изменить скорость цикла. Блок питания может использовать 2 AA сухих аккумулятора. (В том случае, если синий светодиодный используется, рабочее напряжение должно быть увеличено до 4,5 V, и обратите внимание на полярность синий светодиодный)
