Новая модель 0 1 м-180 МГц обновленная активная широкополосная радиоантенна

Новая модель 0 1 м-180 МГц обновленная активная широкополосная радиоантенна

K-180WLA снова Обновляется Без повышения цены. 10 м-длина подачи повышен до Платина алюминия плюс Чистая медь плотная сетка с двойным экранированием фидер, который имеет лучшую Экранирование эффект и снизить потери. Последняя версия преусилителя добавляет переключатель FMDX HF для регулировки коэффициента усиления fm-диапазона (FM сильная область сигнала уменьшает усиление fm-диапазона и увеличивает усиление диапазона HF).

Примечание:

Обычный экспресс (например: Стандартная доставка и т. д.) Поставляется с батареей; Экспресс-Доставка (DHL, Fedex IP) не поставляется с батареей, вам нужно принести свой собственный аккумулятор.

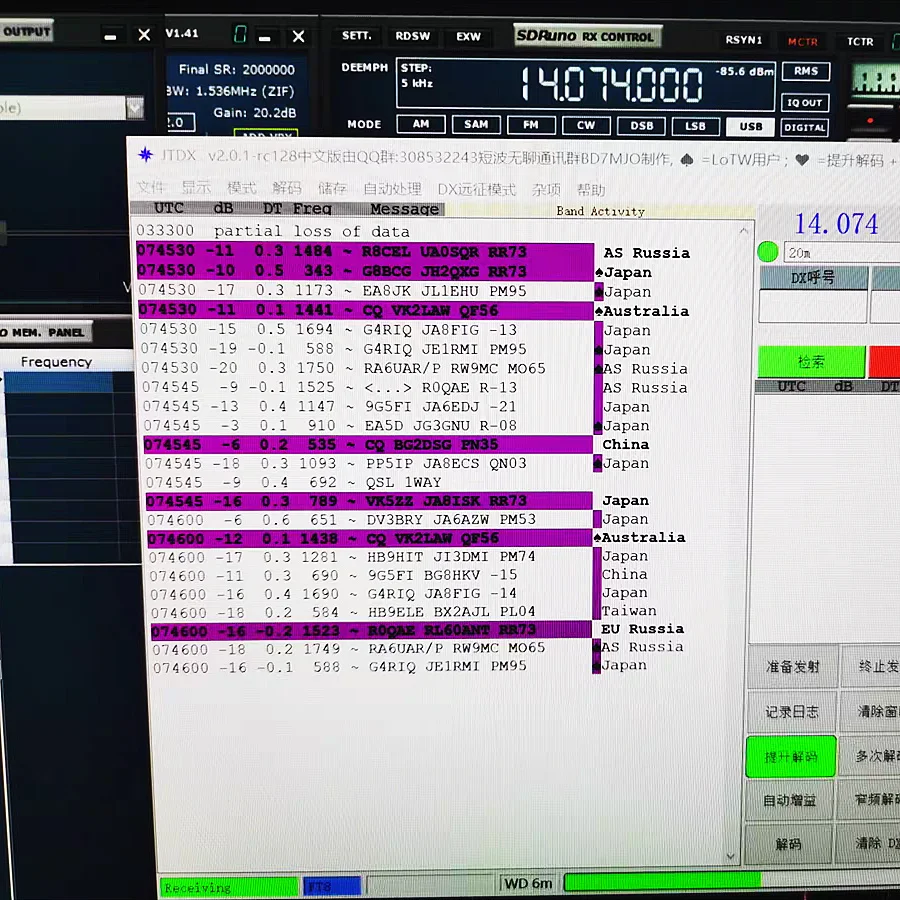

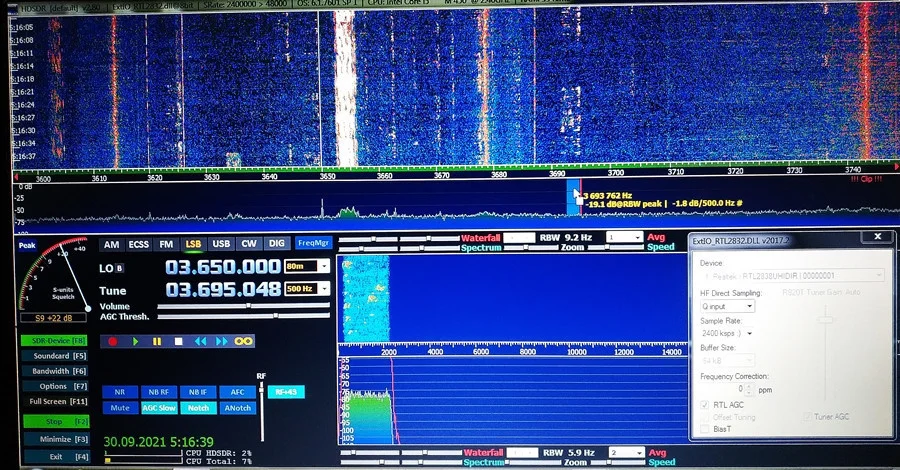

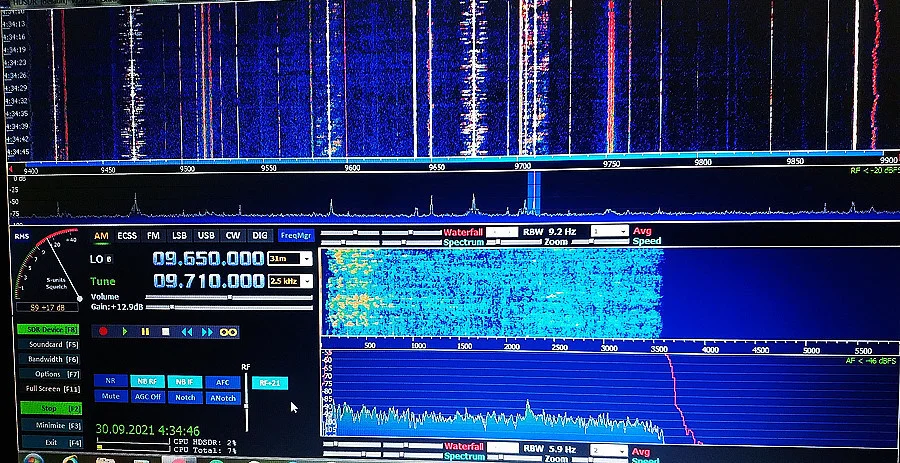

Тестирование видео:

//v.youku.com/v_show/id_XNDU0NzYzMTE1Mg==.html //v.youku.com/v_show/id_XNDUzNTk2ODU1Mg==.html //v.youku.com/v_show/id_XNTEwNzY4Njg1Ng==.html

K-180WLA (модернизированная и улучшенная версия) имеет более высокую динамику приема и соотношение сигнал/шум и может переносить-прочность сигнала 10DBM. Это индикатор того, что версия copycat никогда не достигнет, все оригинальный дизайн и производство!

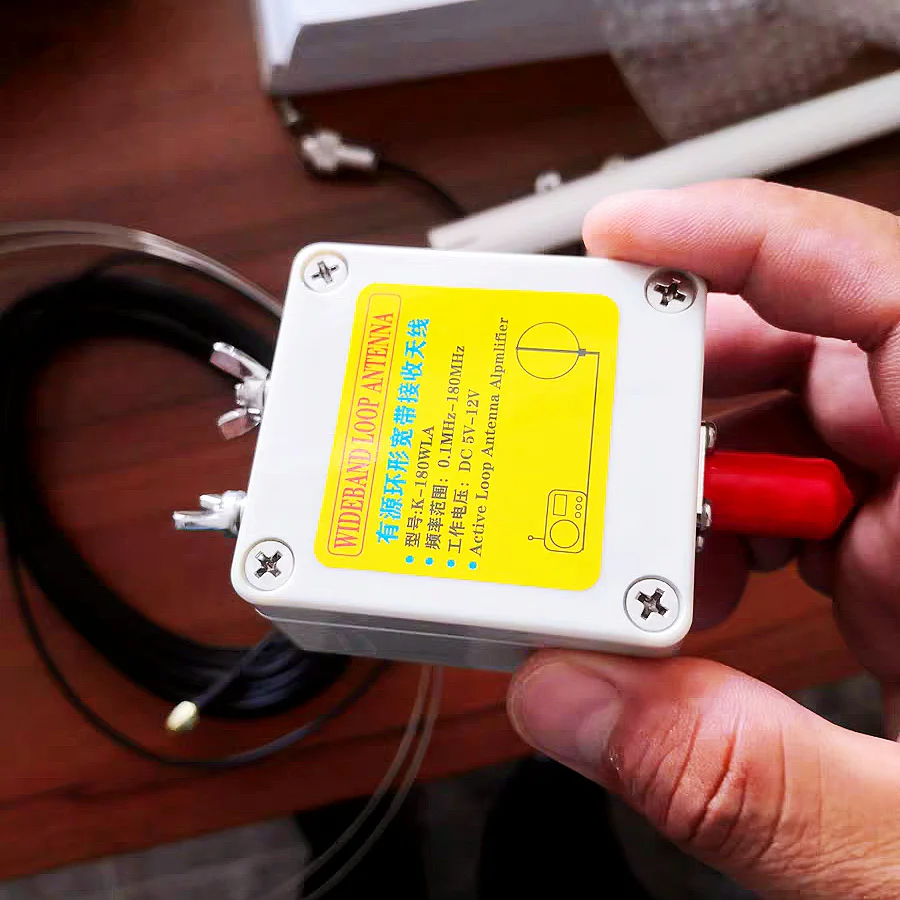

П. Коробка имеет: защиту от обратного заряда батареи, перезаряда, перегрузки по току, защиту от короткого замыкания на конце антенны, полную защиту цепи, все корпуса обрабатываются с числовой точностью, PCB высокочастотных дизайн, фидера высокой плотности плотная Медь из чистой меди в переменного тока, 50-1,5 фидер, материалы, используемые для создания ультра-высокой экономически эффективная антенна для всей сети. P. Коробка имеет встроенный 3,7 V 18650 с плоской головкой литиевая батарея. Внешний источник питания не требуется. Порт зарядки MICRO USB совместим с зарядными головками 5 В и зарядными кабелями телефонов Android. Удобство. Используется преусилитель с низким уровнем шума UHF. Коэффициент усиления плоскостности очень хорош в ультра-широкий диапазон рабочих частот 0,1-180 МГц. Он обеспечивает усиление около 20 дБ, даже при работе с коэффициентом усиления до 450 МГц, все еще есть около 8,9 дБ. Частота приема охватывает длинную волну, среднюю волну, короткую волну, fm-вещательный диапазон и УКВ авиационный диапазон. Маленький диаметр кольца 55 см прост в установке. Он может быть установлен вне окна, балкона, террасы и крыши. Лучше не быть окруженным окружающим районом. Он очень подходит для вещания с ограниченным пространством. Возведены влюбленные. Все винты антенны изготовлены из нержавеющей стали 304, а коробка предварительного усилителя полностью водонепроницаемая, которая используется для долгосрочного наружного ветра и дождя. Подходящие модели включают в себя Desheng S-2000 PL-660 PL-880 ICOM R71E YAESU FRG-8800 и все коротковолновые приемники, особенно для SDR приемников. Примечание: антенна оснащена двойной SMA Мужской Аудио разъем кабель-переходник, SMA до 3,5 штекер кабеля адаптера, а также S2000 BNC адаптер, а это означает, что ваш радио может использоваться с SMA типа «Мама», с байонетным коаксиальным разъемом, И 3,5 домкратов. Требуются дополнительные аксессуары. Приемники для других интерфейсов нуждаются в собственных адаптерах. Антенна включает кольцевой осциллятор (нержавеющая сталь 304), RF. Коробка предварительного усилителя, коробка P. Коробка подачи, два P. Коробка крепежные зажимы и винты (304 нержавеющая сталь), а также двойной SMA male адаптер один (один может иметь разный метраж; При выборе руководствуйтесь длиной, Один SMA Мужской до 3,5 штекер кабеля адаптера (один может иметь разный метраж; При выборе руководствуйтесь длиной, Один Micro USB 2A зарядный кабель (один метр в длину), один TNC male и SMA male 50-1,5 питательный кабель (10 метров в длину), два крепежных кронштейна антенны (нержавеющая сталь 304). Бесплатная 3 монтажных кронштейна из ПВХ, 2 стыковых отверстия и 1 трубчатая крышка.

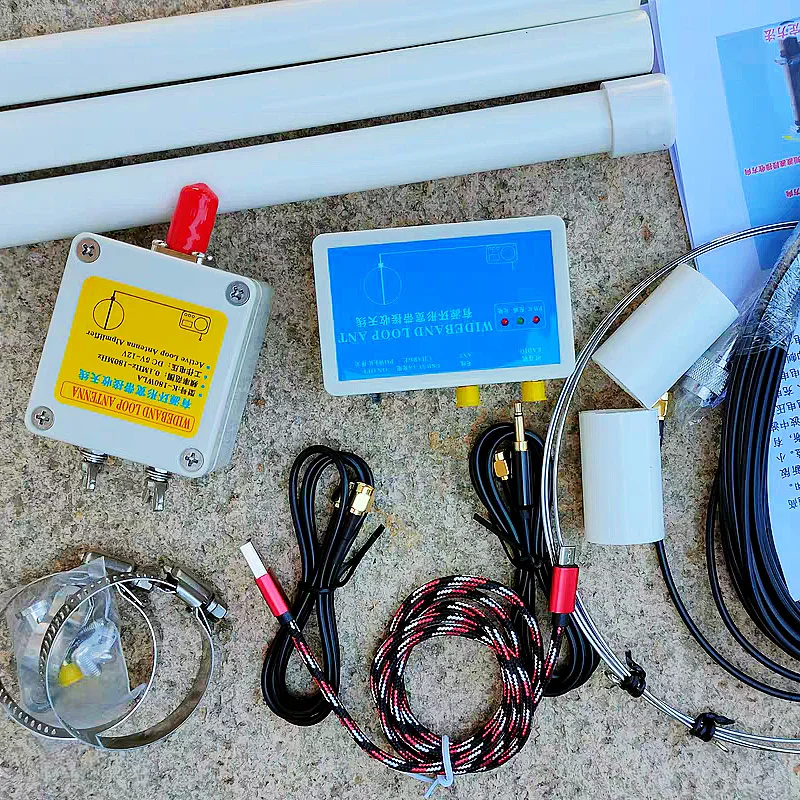

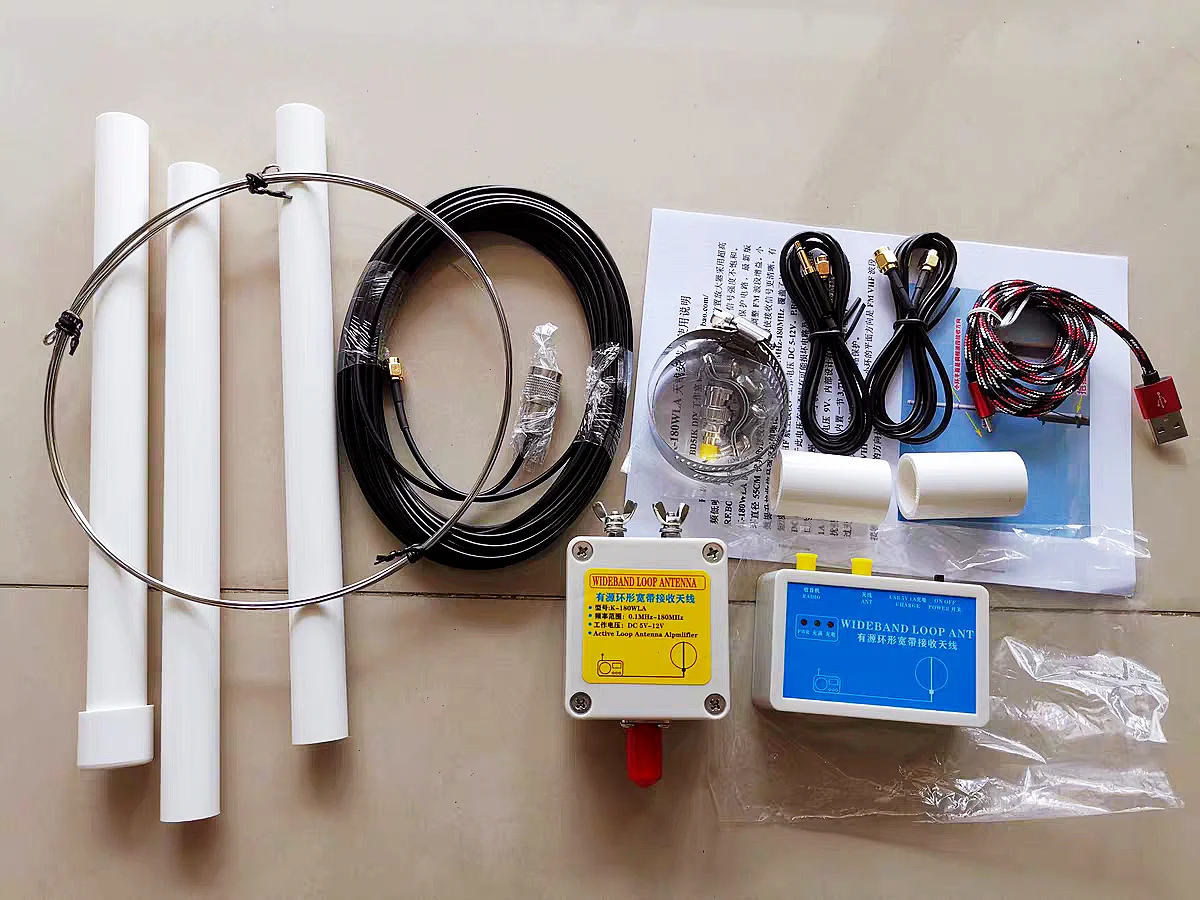

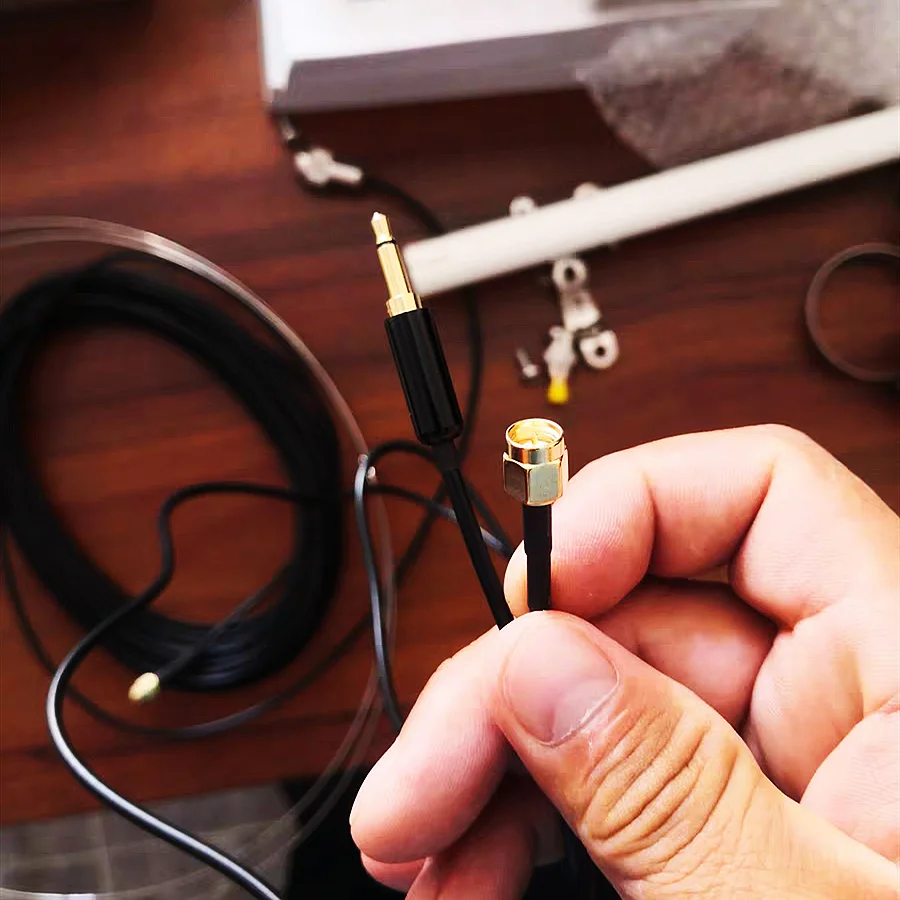

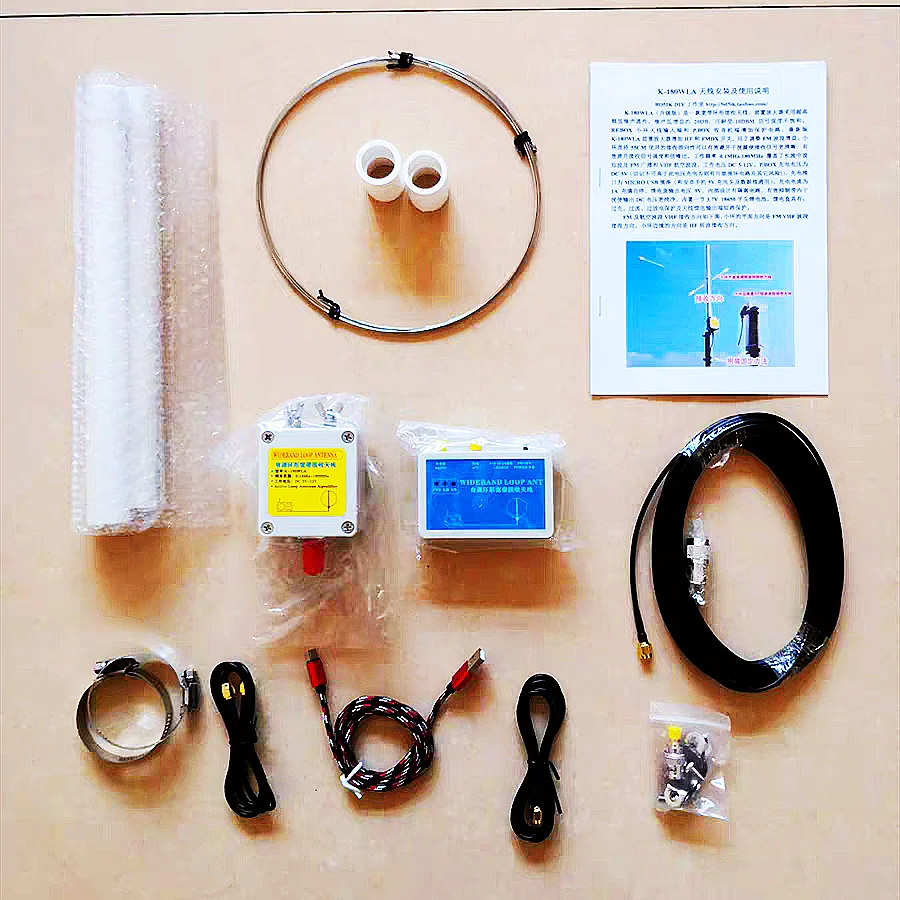

Полный комплект аксессуаров:

K-180WLA инструкции по установке и использованию антенны

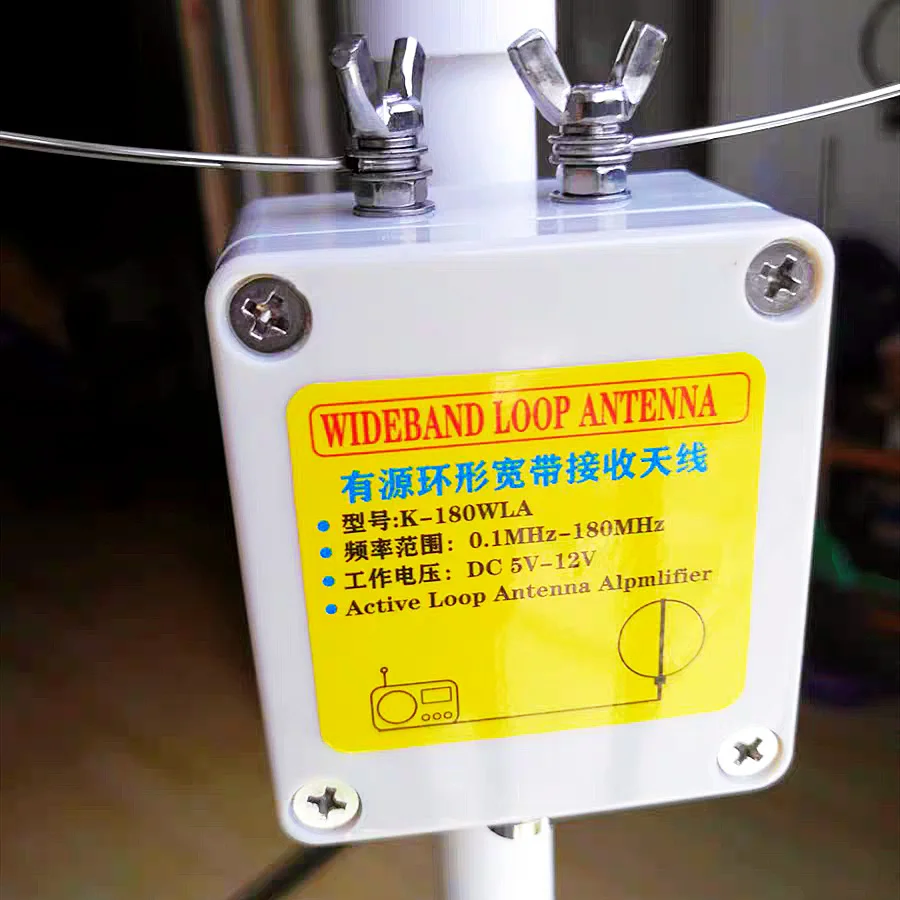

K-180WLA-это широкополосная приемная антенна. Преусилитель использует Сверхвысокочастотные устройства с низким уровнем шума. Низкий уровень шума и коэффициент усиления составляет около 20 дБ. Маленький диаметр петли 55 см. Отличная направленность приема может эффективно избежать источников помех и сделать полученный сигнал более четким и эффективным. Улучшите полученную силу сигнала и соотношение сигнал/шум. Рабочая частота 0,1 МГц-180 МГц, охватывающая длинноволновые, средне-волновые и коротковолновые, FM вещательные и VHF авиационные полосы, И рабочее напряжение 5-12 В постоянного тока. Напряжение зарядки P. Коробка 5 в постоянного тока (не забывайте заряжать выше этого напряжения, в противном случае это может повредить цепь и другие риски!), зарядный интерфейс-это разъем MICRO USB (общий с зарядной головкой 5 В и кабелем для передачи данных телефонов Android), а зарядный ток-1 А, полностью автоматически останавливается. Выходное напряжение кормушки составляет 9 В, Внутренняя схема изоляции предназначена для эффективного подавления помех в диапазоне и повышения чистоты выходного напряжения постоянного тока. Населенный пункт, а также в 3,7 V 18650 с плоской головкой литиевая батарея питания коробка имеет: защита от перегрузки, перегрузки по току, защита от перегрузки и защита от короткого замыкания защита питания антенны выходных сигналов. Направление приема FM и авиационного диапазона VHF, как показано на рисунке ниже. Направление приема коротковолновой ВЧ-линии изменяется на 90 градусов и противоположно УКВ.

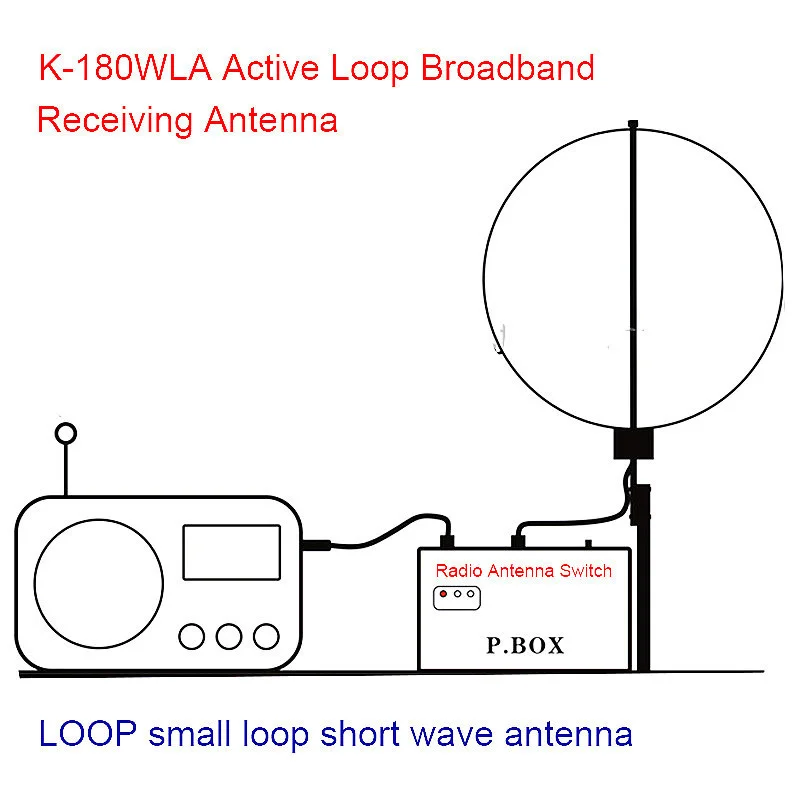

Способ установки соединения:

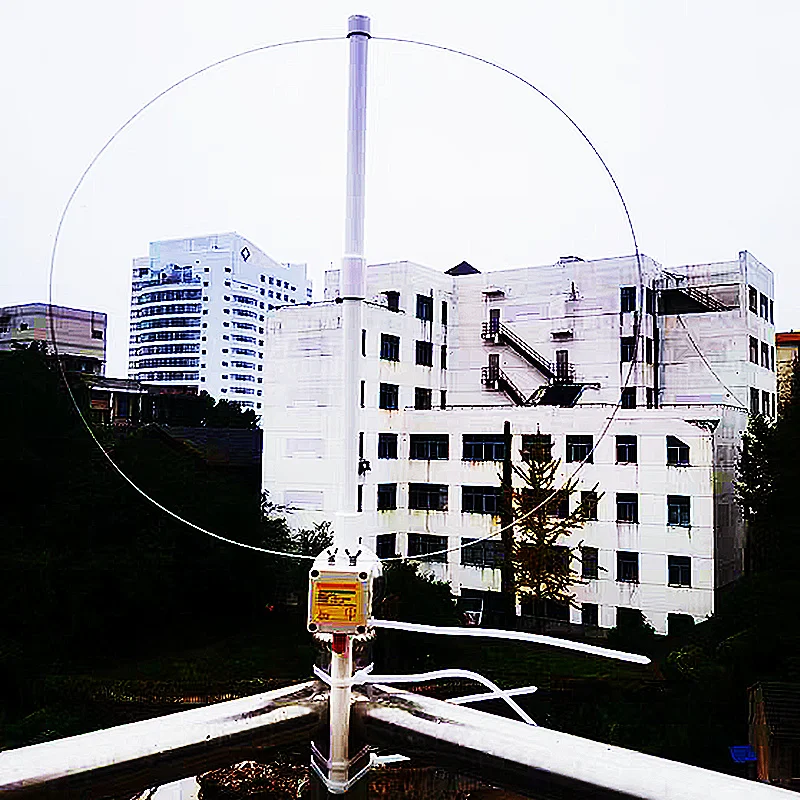

Требования к эрекции:

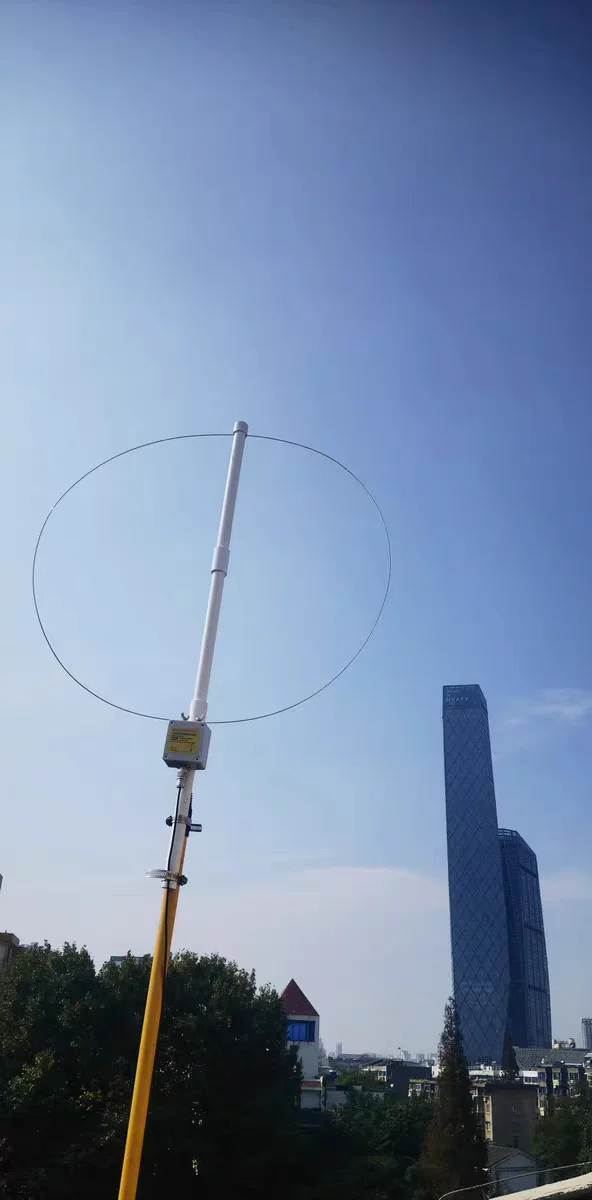

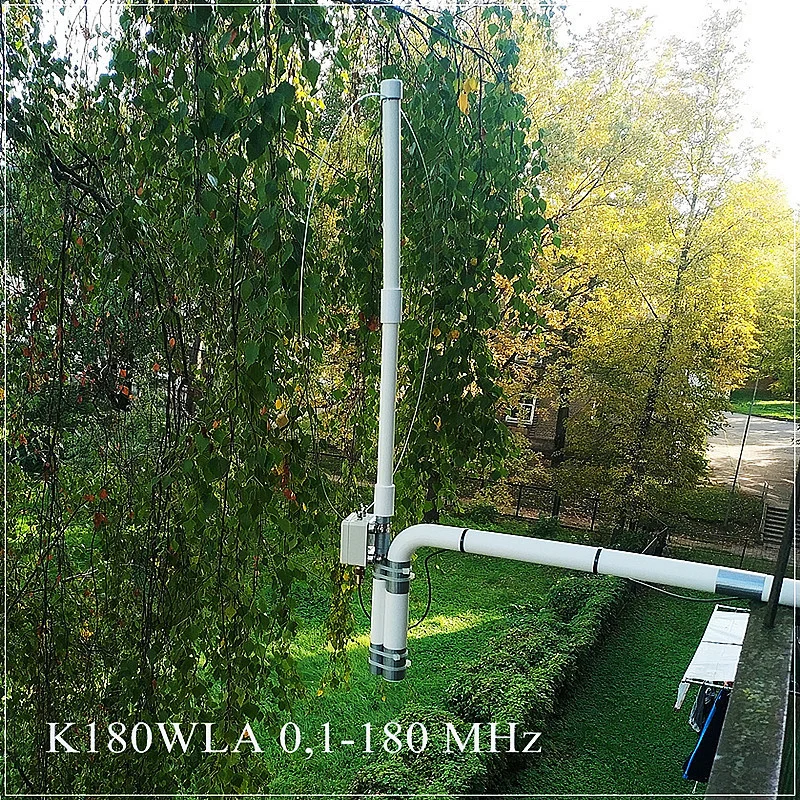

K-180WLA устанавливается по мере возможности в свободном месте вокруг крыши. Использование в помещении не рекомендуется, потому что различные внутренние помехи и Экранирование зданий вызовут серьезные затухания сигнала (особенно в высоком диапазоне), что приводит к плохим эффектам в помещении. Причина. Если он не соответствует требованиям, попробуйте установить его вне балкона или окна, но антенна не может быть установлена против стены или противоугонной сети. Он должен быть увеличен на расстояние более чем на 1 метр от этих объектов (чем дальше лучше) и стараться держаться подальше от линии электропередачи, и если рядом находятся базовые станции связи, эти источники помех следует избегать как можно больше. После настройки антенны поверните антенну, чтобы сделать полученный сигнал самым сильным и самым низким уровнем шума. Если сильный сигнал перегружен во время нормального приема, вы можете вручную настроить переключатель дальнего и ближнего радиосвязи или регулировку коэффициента усиления RF для ослабления сильного сигнала. Прием радио выборочный и радиоприемники с плохой динамикой не рекомендуется, потому что плохая радиодинамика приведет к ухудшению коэффициента сигнал-шум из-за сильной перегрузки сигнала, И эффект приема будет хуже. Что касается разницы между режимом FM и режимом AM, FM-это режим частотной модуляции, который в основном является одним из наиболее часто используемых режимов модуляции для местного вещания. Рабочая частота 88-108 МГц. Преимущество этого режима заключается в том, что, если сигнал превышает порог приема приемника, он не будет, когда будет шум, он занимает полосу частот спектра, а качество звука может достигать высокого уровня точности, и его можно непрерывно передавать локально в течение дня. Режим AM-это Режим амплитудной модуляции, который обычно является режимом, используемым для коротковолнового вещания. Он занимает узкую частоту и позволяет ВЧ-полосу с ограниченным спектром ресурсов для размещения большего количества вещательных станций. Качество звука относительно только для требований к вещанию. Коротковолновая передача на большие расстояния через ионосферное отражение, поэтому способность ионосферного отражения и передачи отличается в разные сезоны и в разное время. Как правило, средняя волна 500K-1600K будет размножаться ночью, в то время как Коротковолновая волна будет лучше размножаться в 6-9 мегабит ночью. В течение дня, подходит для 9-15 мегабит для распространения, для высоких лент летом и для низких диапазонов зимой, потому что это определяется характеристиками ионосферного распространения. Низкая частота коротковолновой волны легко быть вызвана переходом режима в обычном режиме, производимым бытовыми приборами, энергосберегающими лампами и другим промышленным оборудованием. Это слабость коротковолновой волны (особенно наиболее серьезные помехи от зарядных устройств для электромобилей), в сочетании с отражением и размножением ионосферы невозможно быть стабильным весь день, что приводит к коротковолновым эффектам, безусловно, не так хорошо, как fm-радио. Мало знаний о активных антеннах: многие люди считают, что чем выше коэффициент усиления, тем лучше. На самом деле, это недоразумение. Чем выше коэффициент усиления усилителя, тем больше пространственный шум. Если уровень шума превышает S9 или более, нельзя сказать, что он улучшает эффект приема. (Отношение сигнал/шум), сигнал сильный, уровень шума Большой, отношение сигнал/шум хуже, так что это не легко сделать активная антенна простой, и необходимо усилить полезный сигнал, а также позволяя шум, генерируемый самим устройством. Если он маленький и динамичный, он должен быть большим. В дополнение к конструкции цепи, использование устройств также является самым важным фактором, и используются устройства с низким уровнем шума. Только таким образом можно добиться эффекта улучшения соотношения сигнал-шум. Наиболее важным индикатором активной антенны является соотношение сигнал/шум. Отличная активная антенна-это соотношение сигнал/шум, которое улучшает прочность сигнала, эффективно улучшая соотношение сигнал/шум.

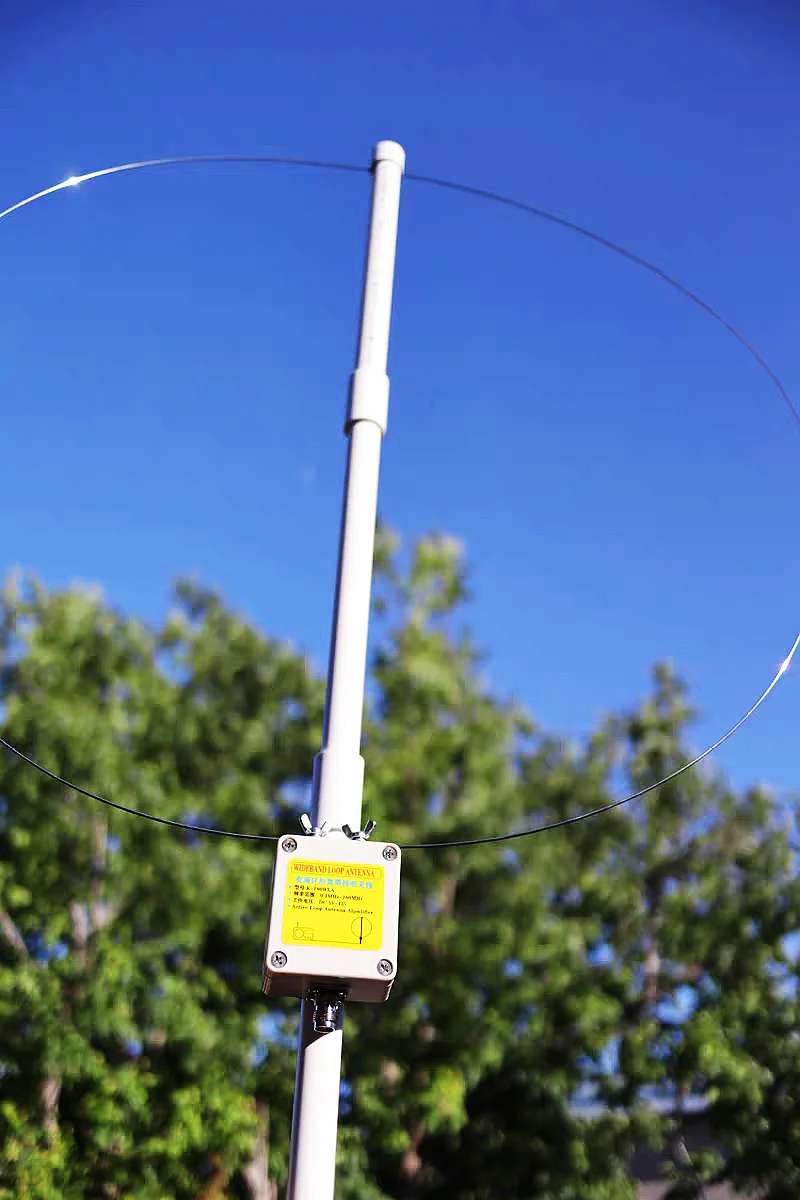

Способ подключения и установки кольцевого вибратора и кронштейна из ПВХ:

Применение li-ion 3,7 в 18650 с плоской головкой литиевая батарея

Меры предосторожности: Блок питания P.BOX совместим с зарядной головкой 5V 1A на мобильный телефон. Вставьте зарядный кабель MICRO USB. Индикатор зарядки включен и ток зарядки составляет около 1 А. Нормальное время зарядки составляет около 5 часов! Его можно использовать непрерывно около 40 часов, когда он полностью заряжен. Антенна может использоваться нормально при зарядке, но защита от перегрузки по току и короткого замыкания не работает! Не рекомендуется использовать во время зарядки! Напряжение зарядки не может превышать 5 В. Перенапряжение приведет к постоянному повреждению цепи и может привести к другим рискам безопасности! Кроме того, аккумулятор P.BOX feed box имеет защиту от обратного подключения, а обратное соединение положительных и отрицательных полюсов аккумулятора не повредит цепь. Однако, если положительные и отрицательные полюсы батареи перевернуты, пожалуйста, немедленно измените положительную полярность. Если аккумулятор перевернут, а затем перезаряжен, цепь будет повреждена! Конец антенны коробки питания P.BOX подключен к коробке усилителя антенны, и порт радио подключен к радио или приемнику. Если антенна не работает должным образом, если антенна подключена неправильно, пожалуйста, убедитесь, что выключатель питания включен после подключения правильно, И индикатор питания PWR включит светильник, антенна работает нормально. После активации схемы защиты светильник PWR выключен. В это время снимите короткое замыкание и включите выключатель питания снова, чтобы освободить состояние защиты. Когда антенна установлена и используется, металлическая часть маленького кольца не должна касаться других объектов (особенно листьев и других металлических предметов, таких как Противокражные сети), В противном случае усилитель может быть поврежден! Эта антенна является активной антенной, ей запрещено передавать! Передача должна повредить усилитель!
