DWIN 7-дюймовый 800*480 HMI Интеллектуальный TN TFT ЖК-дисплей модуль CTP UART коммерческого

DWIN 7-дюймовый 800*480 HMI Интеллектуальный TN TFT ЖК-дисплей модуль CTP UART коммерческого

Особенности:

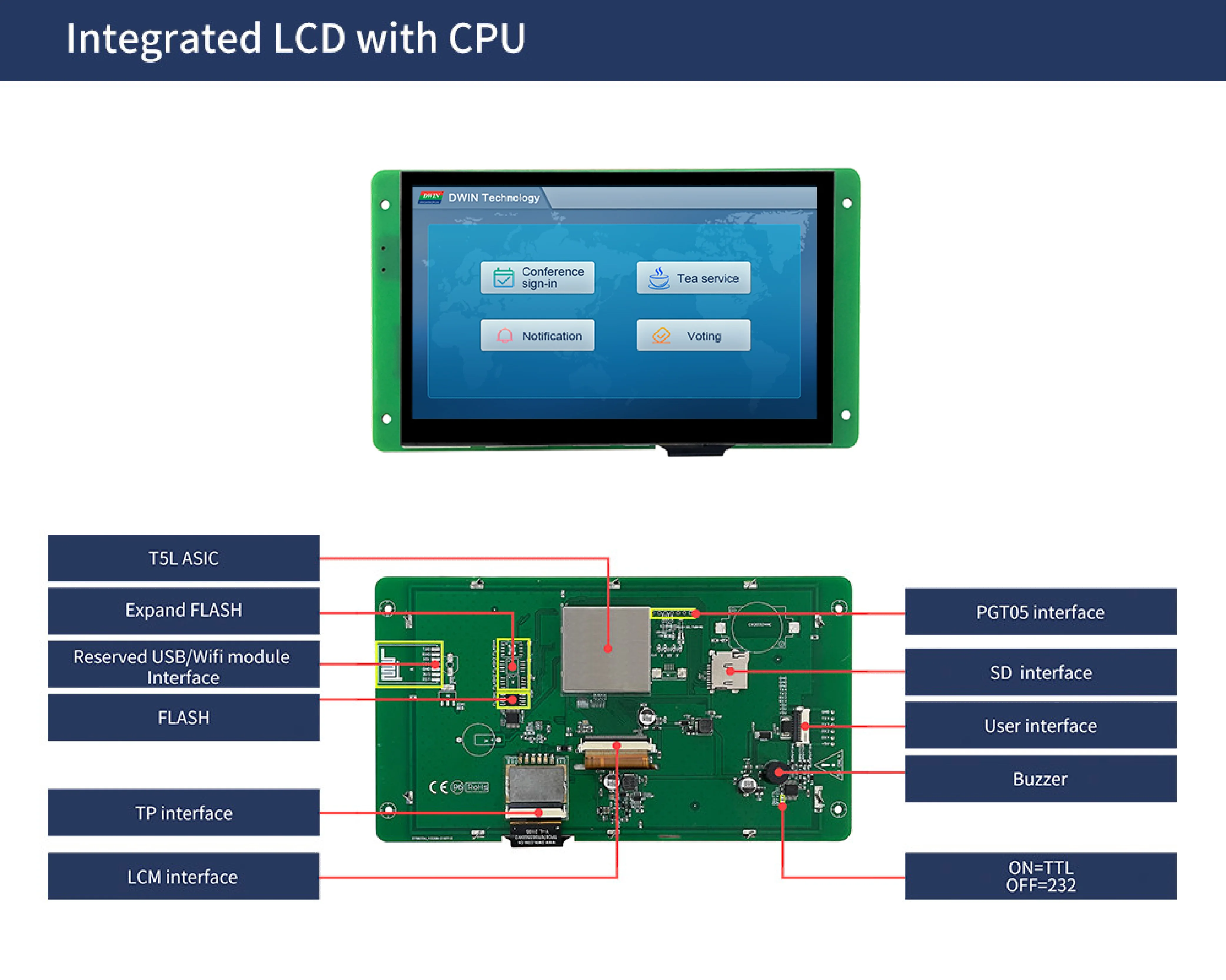

●На основе T5L1, запуск системы DGUS II, коммерческий класс.

●7,0 дюймов, 800*480 пикселей, 16,7 млн оттенков, TN-TFT-LCD, нормальный угол обзора

О DWIN:

Основные технологии взаимодействия человека-машинки, технология DWIN в основном для промышленной ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, обеспечивают решение всей линейки продукции, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, предлагаем панель HMI, промышленный дисплей s, интерактивная сенсорная панель, емкостный/резистивный сенсорный экран s. Наши сенсорные панели размерный ряд входят размеры от 1,54 дюймов до 21,5 Дюймов, может быть применена к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Мы можем быть вашим лучшим партнером для двойной выгоды.

Параметры дисплея

Тип ЖК-дисплея

TN, TFT LCD

Угол обзора

Нормальный угол обзора, 70 °/70 °/50 °/70 °(L/R/U/D)

Разрешение

800 × 480 пикселей (поддержка 0 °/90 °/180 °/270 °)

Цвет

24 бит 8R8G8B

Активная область (А. А.)

154,10 мм (Ш) × 85,90 мм (В)

Область обзора (В. А.)

-

Режим подсветки

Светодиодный

Срок службы подсветки

> 20000 часов (время разложения яркости до 50% на непрерывном режиме

Работает с максимальной яркостью)

Яркость

250нит

Контроль яркости

0 ~ 100 класс (когда яркость регулируется до 1% ~ 30% от яркости,

Мерцание может возникнуть и не рекомендуется использовать в этом диапазоне)

Параметры последовательного интерфейса

Режим

UART2:ON = TTL/CMOS;OFF = RS232
UART4:ON = TTL/CMOS;OFF = RS232 (доступна только конфигурация ОС)

Уровень напряжения

Условия тестирования

Мин

Тип

Макс.

Блок

Выход 1, Iout = 1мА

3

3,3

-

V

Выход 0, Iout = -1 мА

-

0

0,3

V

Вход 1, Iin = 1mA

2,4

3,3

5

V

Вход 0, Iin = -1mA

0

-

0,5

V

Скорость передачи данных

3150 ~ 3225600bps, типичное значение 115200bps

Формат данных

UART4: N81/E81/O81/N82,4 режима (конфигурация OSconfiguration)

Интерфейсный кабель

10pin_1.0мм

Электрические характеристики

Номинальная мощность

<5 Вт

Рабочее напряжение

4,5 ~ 5,5 V, типичное количество 5V

Рабочий ток

500 мА

VCC = + 5 В, подсветка на

150 мА

VCC = + 5 В, подсветка выключена

Рекомендуемый Источник питания: 5 В 1A DC

Рабочая среда

Рабочая температура

-20℃~ 70℃Зарядное устройство (5V @ 60% RH)

Температура хранения

-30℃~ 80℃

Формальное покрытие

Нет

Рабочая влажность

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

Упаковка и размеры

Форм-фактор

190,50 мм (Ш) × 105,40 мм (В) × 13,40 мм (Т)

Размеры установки

С отверстием для позиционирования: 166,20 (+ 0,3 мм) × 101,50 (+ 0,3 мм)

Вес нетто

319 г

Стандарты упаковки

Модель

Размеры

Слои

Количество/слой

Количество (шт)

Carton1:

220 мм (Д) × 160 мм (Ш) × 47 мм (В)

-

-

-

Carton2:

250 мм (Д) × 200 мм (Ш) × 80 мм (В)

1

2

2

Картон3:

320 мм (Д) × 270 мм (Ш) × 80 мм (В)

1

4

4

Картон4:

450 мм (Д) × 350 мм (Ш) × 300 мм (В)

2

10

20

Carton5:

600 мм (Д) × 450 мм (Ш) × 300 мм (В)

2

17

34

Вопросы и ответы

Вопрос 1:

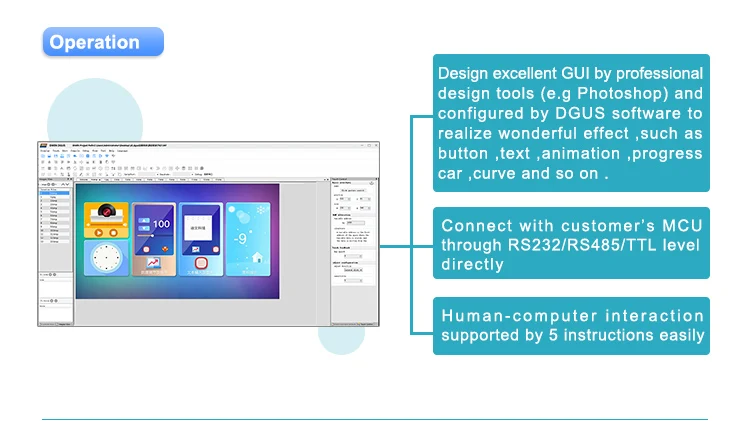

Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?
Ответ:

Нет, сначала следует обновить программу до ЖК-дисплея, а затем собрать ее.
Шаг 1, проверьте программную платформу экрана, указанную в таблице данных.
Шаг 2, используйте правильный SDK разработки (различные платформы используют различные SDK) для завершения разработки.
Шаг 3, обновление программы и тестирования программного обеспечения
Шаг 4, когда тест в порядке, соберите его на машине.

Вопрос 2:

В каких отраслях используется ЖК-дисплей DWIN?
Ответ:

Косметическая машина, физиотерапия, здоровье и фитнес, медицинское лечение, Лечение воздуха, контроль воздуха, транспортировка (автомобильные и судовые инструменты), инструменты и аппаратура автоматизация, электричество, очистка воды, IC дизайн и производство, кухонные приборы (соковыжималка, духовка, машина для льда, машина для мороженого, кухонный вентилятор), новая энергия (фотоэлектрическая, Ветряное электричество, зарядная свая), бытовая техника…

Вопрос 3:

Нужен ли продукт DWIN минимальный заказ при покупке?
Ответ:

Нет минимального заказа для стандартного продукта.

Вопрос 4:

Будет ли у DWIN онлайн техническая поддержка?
Ответ:

Да, конечно, ниже вы можете получить техническую поддержку.

-Whatsapp: + 86 19192113166
-Служба поддержки клиентов электронная почта: dwinhmi@dwin.com.cn

-DWIN Developer Forum://forums.dwin-global.com/

-Международный веб-сайт://www.dwin-global.com/

-Инструмент разработки://www.dwin-global.com/tool-page/

-Руководство по разработке://www.dwin-global.com/development-guide/

-DGUS видео-учебник://www.dwin-global.com/t5l-dgus-v7-6-video-tutorial/
-Оставьте нам сообщение на Aliexpress.
