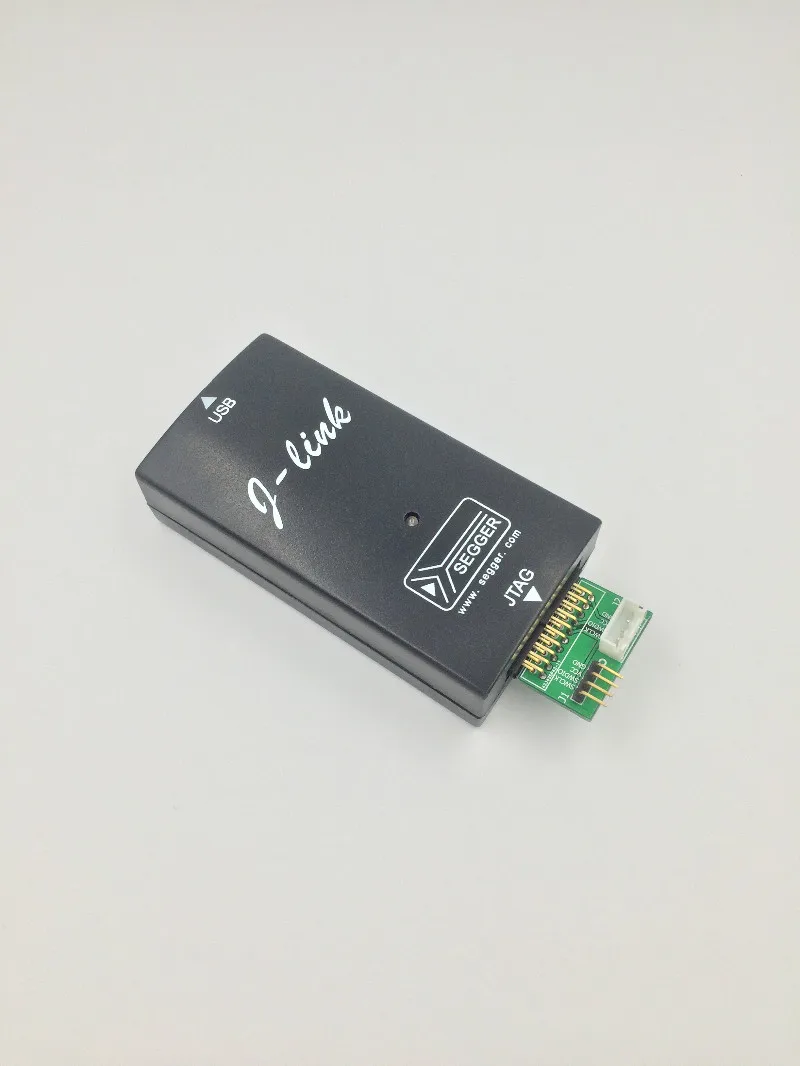

Эмулятор JLINKV9 V11 отладчик nRF51 NRF52 STM32/JTAG/SWD |

Эмулятор JLINKV9 V11 отладчик nRF51 NRF52 STM32/JTAG/SWD |

Разница между JLink V8 и Jlink V9:

* Различные скорости: V8 поддерживает до 10 м (режим отладки JTAG)/4 м (режим отладки SDW), в то время как Jlink V9 поддерживает до 20 м (режим отладки JTAG)/15 м (режим отладки SDW).

* Различная стабильность: IC драйвера V9 имеет возможность самостоятельной адаптации напряжения и автоматически адаптируется к напряжению ЦП целевой платы, когда проводка верна. 1,8-5,5 V процессор может быть настроена экспертами, в то время как V8 версия может только отладить 3,3 v версия центрального процессора и отладки 5 ЦП имеет низкую стабильность.

* Некоторые из последних микроконтроллеров V8 больше не поддерживают, а V9 поддерживает все микроконтроллеры ARMcore.

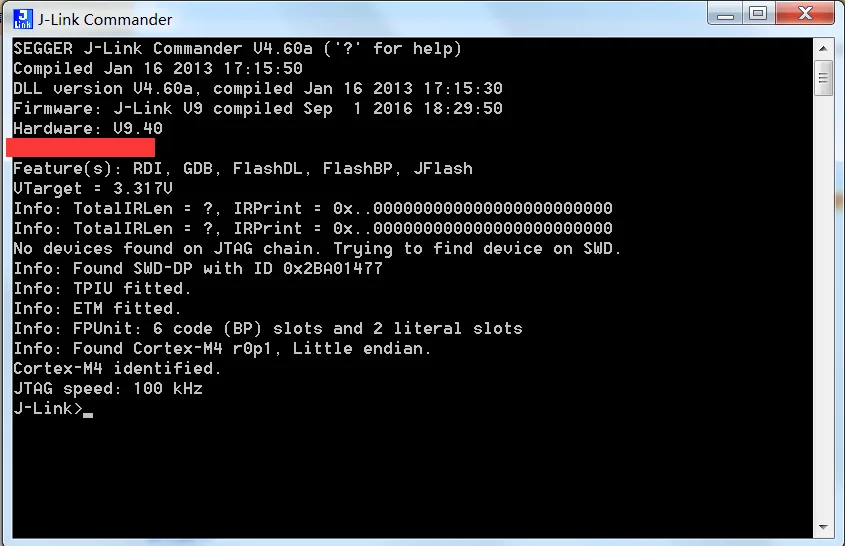

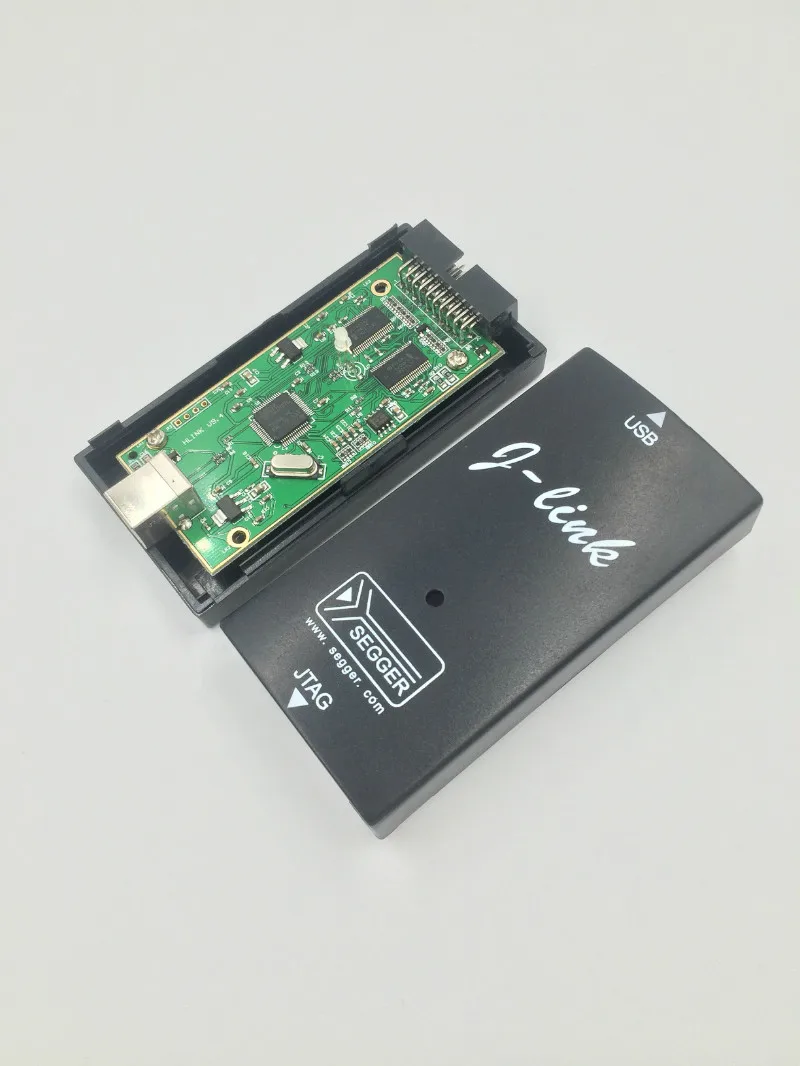

* Основной чип управления принимает STM32F205, не теряя прошивку, оборудование обновляется до последней версии V9.4, и прошивка обновляется автоматически

* Поддержка стандартный интерфейс JTAG и 2-провод SWD интерфейс. Скорость может достигать 20 м (JTAG)/15 м (SWD) в секунду.

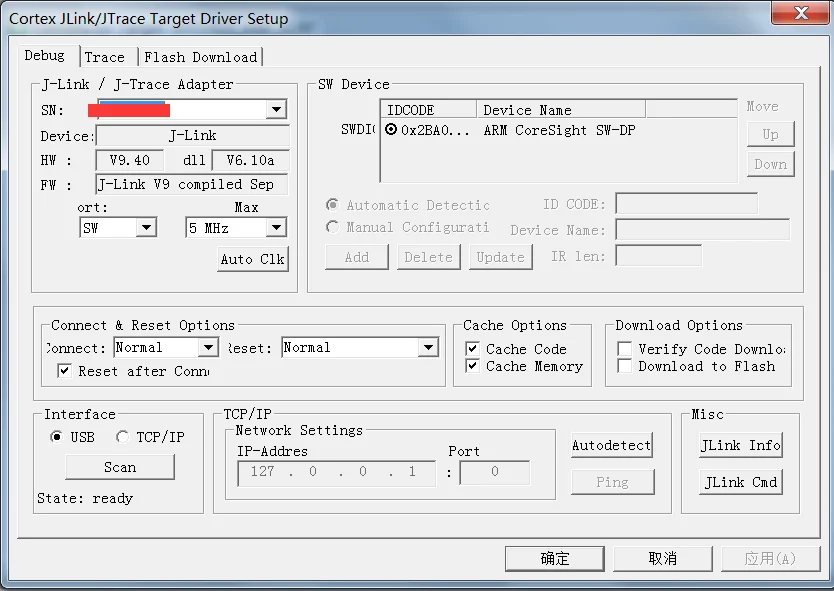

* Поддержка отладки всех чипов ARM, поддержка MDK или IAR, и стандартный другой стандарт JLink-Поддержка ed compilation environment IDE.

* Оригинальная прошивка, автоматическое обновление прошивки

* Технология Immersion gold, сопоставимая с оригиналом.

* Бесплатная плата адаптера SWD

* Внешний источник питания 3V3, до 150 мА

* Оснащен высококачественным usb-кабелем, больше не боится, что кабель не прочный!

\

\

\

* Узел отладки v9 * 1

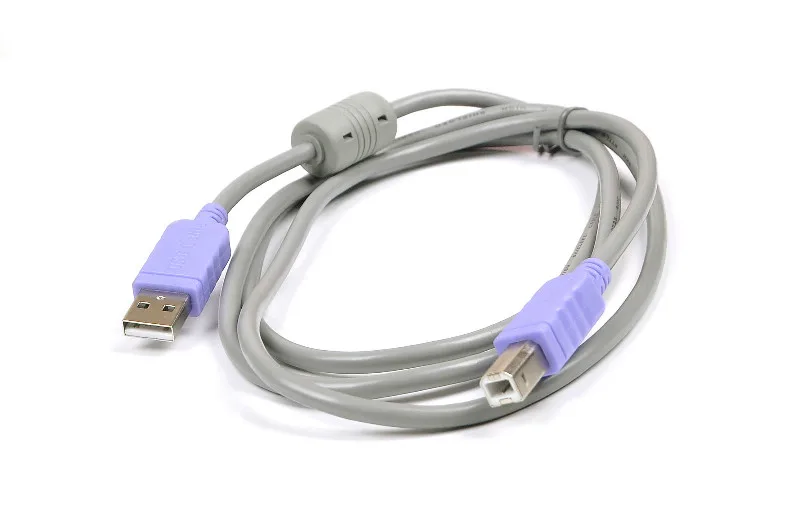

* Высококачественный USB2.0 кабель для печати * 1

* 2,54 мм Шаг 20-core серый кабель * 1

* Бесплатная плата адаптера SWD * 1

Основные функции и особенности продукта:

* Интерфейс USB2.0; * Поддержка ARM7/9/11 (включая режим большого пальца), Cortex-M0/M1/M3/M4 core

Поддержка ed CPU: ARM7/9/11, Cortex-A5/A7/A8/A9, Cortex-M0/M1/M3/M4/M7, Cortex-R4, микрочип PIC32 и Renesas RX100/RX200/RX610/RX621/RX62N/ RX62T/RX630/RX631/RX63N * Поддержка последовательной отладки проводов (SWD); * Поддержка последовательного просмотра проводов (SWV);

* Скорость загрузки может достигать 720кб/с;

* Режим DCC может достигать 800 КБ/с; * может быть легко интегрирован с IAR верстак, Keill, ADS, RVDS; * внешний источник питания не требуется, и Питание осуществляется через USB; * Максимальная скорость JTAG-12 МГц; * Автоматическое распознавание ядра; * Автоматическое распознавание скорости; * Поддержка адаптивных часов; * Может контролировать все сигналы JTAG и автоматически адаптируется к мишень доска напряжения; * Поддержка многоядерный отладки; * Полностью автоматическая Настройка («подключи и работай») * включает в себя 20-контактный разъем стандартный разъем JTAG; * Поддержка 1,2 V-5V напряжение целевой платы;

* Обеспечить 5 в 300 мА для внешнего источника питания (Управляйте ли выход контролируется командой);

* Поддержка встроенного буфера трассировки (ETB) * можно выбрать программное обеспечение для онлайн-программирования и мигающей вспышки: J-FLASH; * Разъем RDI делает J-Link подходящим для любого RDI совместимого отладчика, такого как ADS, Relview, IAR и т. д.; * с RDI Flash DLL, вы можете программировать и записывать флеш под RDI; * с GDB сервера, Возможна отладка в среде GDB.

Поддержка операционной системы:

Microsoft Windows 2000 Microsoft Windows XP x64 Microsoft Windows 2003 Microsoft Windows 2003 x64 Microsoft Windows Vista x64 Windows 7 Windows 7 x64

Windows 8

Два состояния светодиодный светильник эмулятора:

* Зеленый светильник указывает на рабочее состояние.

* Красный светильник указывает на состояние сброса.

Характеристики продукта

Источника питания

Источник питания USB, весь ток машины <50 мА

Интерфейс USB

USB 2,0 полная скорость 12 Мбит/с

Интерфейс целевой платы

JTAG (20P)

Скорость передачи серийных данных между и целевой платой

Макс. 12 МГц

Поддерживаемое напряжение целевой платы

1,2-3,3 V, 5V совместимый

Напряжение питания целевой платы

4,5-5 вольт постоянного тока (5V, предоставляемые USB)

Ток источника питания целевой платы

Максимум 300 мА, с функцией защиты от перегрузки по току

Рабочая температура

+ 5 °C. .. + 60 °C

Температура хранения

-20 °C. .. + 65 °C

Влажность

<90%

Размеры (без кабеля)

100 мм x 53 мм x 27 мм

Вес (без кабелей)

70 г

Электромагнитная совместимость

EN 55022, EN 55024

Поддерживаемая операционная система

Microsoft Windows 2000

Microsoft Windows XP

Microsoft Windows XP x64

Microsoft Windows 2003

Microsoft Windows 2003 x64

Microsoft Windows Vista

Microsoft Windows Vista x64

Microsoft Windows 7

Microsoft Windows 7 x64

Microsoft Windows 8

Microsoft Windows 10
