Портативный анализатор спектра SA6 6 ГГц сетевой сигнал Nanovna F v2 генератор Wi-Fi 2g 4G LTE

Портативный анализатор спектра SA6 6 ГГц сетевой сигнал Nanovna F v2 генератор Wi-Fi 2g 4G LTE

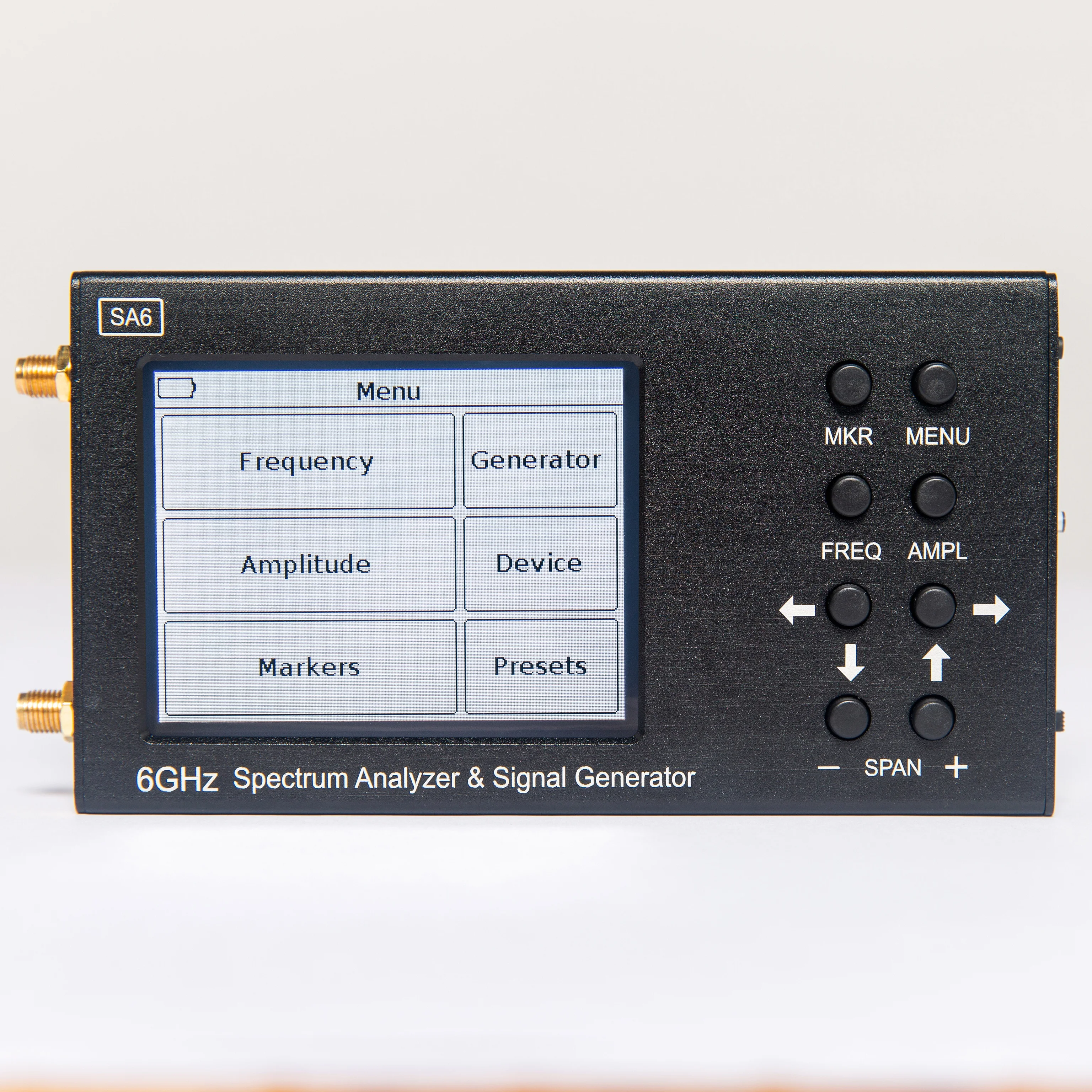

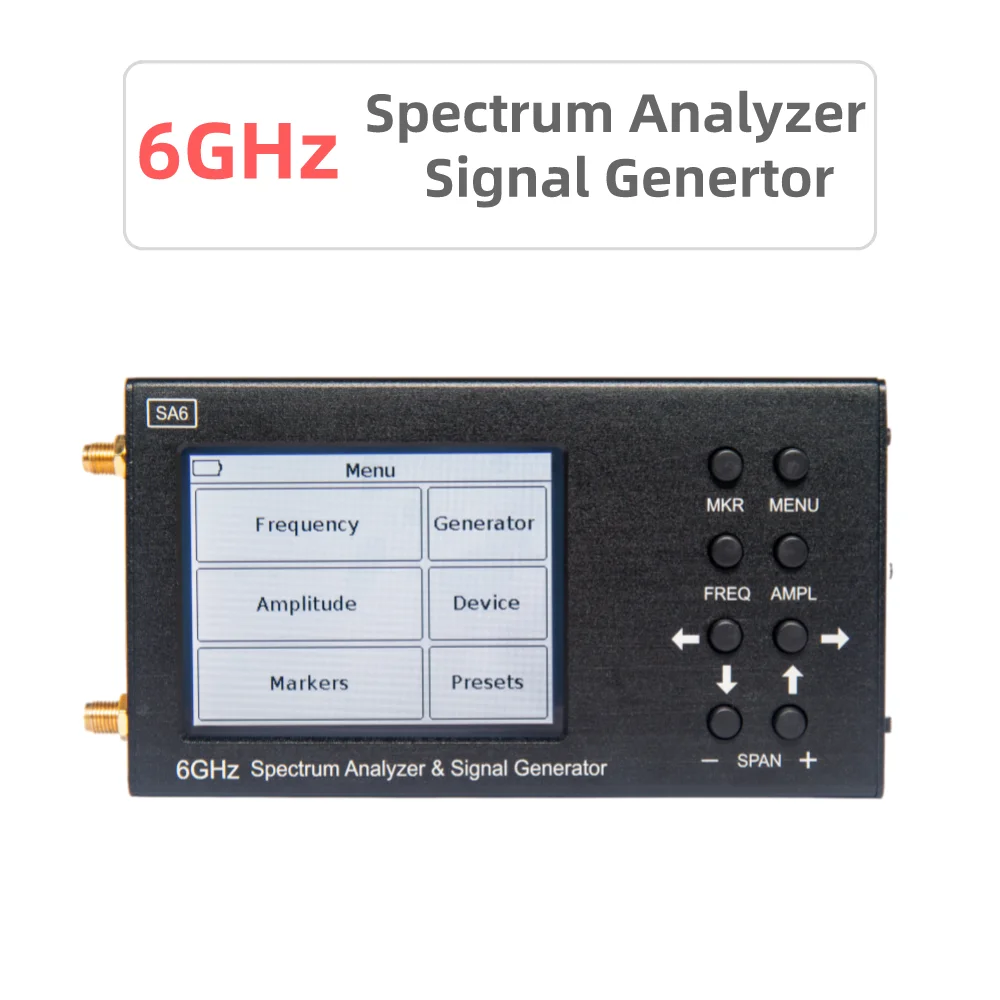

SA6-это простой портативный анализатор спектра и диапазон сигнала, предназначенный для отображения спектра сигнала в диапазоне частот от 35 до 6200 МГц.

Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса. Анализатор спектра может обрабатывать сигналы из всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и т. д.

Другой важной особенностью является дополнительная функция генератора слежения, что позволяет измерить частотную реакцию пассивных или активных устройств (например, фильтров или усилителей). Программное обеспечение позволяет измерять модули SWR и возвратных потерь. Для этого требуется внешняя направляющая муфта и набор калибровочных мер.

SA6 в основном используется для эксплуатации на месте. Оборудование прочное, светильник по весу и низкое энергопотребление. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных магазинов и любителей радио.

Например, вы можете использовать устройство, чтобы сделать следующее:

Поместите внешнюю антенну на базовую станцию

Быстрый анализ окружающей среды RF

Проверьте правильную работу релейной ячейки

Ремонт и настройка ретрансляторов, генераторов, фильтров и т. Д.

Измерьте SWR при использовании внешнего направленного соединителя.

Устройство управляется одним из следующих двух способов:

С помощью кнопок и сенсорного экрана на устройстве.

Данные между анализатором и ПК передаются через Bluetooth или USB-кабель.

Все данные измерений отображаются на экране устройства или ПК в режиме реального времени.

Параметры производительности

3,2 дюймов Цвет резистивный экран сенсорный экран

Широкий диапазон частот: от 35 до 6200 МГц

Быстрое сканирование частотного диапазона: 500 точек в точку

Высокая Точность измерения: 2 дБ в пределах 70-75 дБ динамический диапазон

Совместимость компьютеров на базе Windows

Устройство может использоваться с помощью ПК

Особенно удобно использовать на месте: вес составляет 380 граммов, размер 150 х75х23 мм, независимый источник питания может работать непрерывно до 4 часов, И Проводная передача данных на ПК

Спецификация:

Диапазон частот дисплея: 35 - 6200 МГц

Диапазон измерения частоты: 35 - 4500 МГц

Динамический диапазон 35-3000 МГц Частотный диапазон: 75 дБ

Динамический диапазон 3000-4500 МГц Частотный диапазон: 70 дБ

Максимальный диапазон: 6165 МГц

Полоса пропускания: 200 кГц, фиксированная

Просмотр скорости сканирования частотного диапазона выше 100 МГц: 700 МГц/сек

Развертки 100 МГц по уровню поверхности: <0,25 секунд

Уровень шума до 3000 МГц: <-90 дБм

Уровень шума 3000-4500 МГц: <-85 дБм

Уровень шума 4500-6200 МГц: <-80 дБм

Волновое сопротивление: 50 Ом

Отношение стоящей волны в диапазоне рабочих частот: <1,5

Внутренний аттенюатор: 0-30 дБ

Ошибка при затухании до 10 дБ: 2 дБ

Погрешность затухания от 10 до 20 дБ: 5 дБ

Отклонение от 20 до 30 дБ: 8 дБ

Выходная мощность генератора отслеживания: -15...-25 дБм

Точность в динамическом диапазоне: 2,0 дБ

Максимальная входная мощность аттенюатора при 0 дБ: 10 дБм

Максимальная входная мощность при затухании больше 20 дБ: + 20 дБм

Максимальный входной сигнал измерения: + 10 дБм

Максимальное входное напряжение постоянного тока: 25 вольт

Максимальное потребление тока при работе от аккумулятора: 450 мА

Максимальное потребление тока при работе от USB: 500 мА (при зарядке)

Аккумулятор: 2500 мАч

Срок службы: 3 часа

Время зарядки аккумулятора: ~ 5 часов

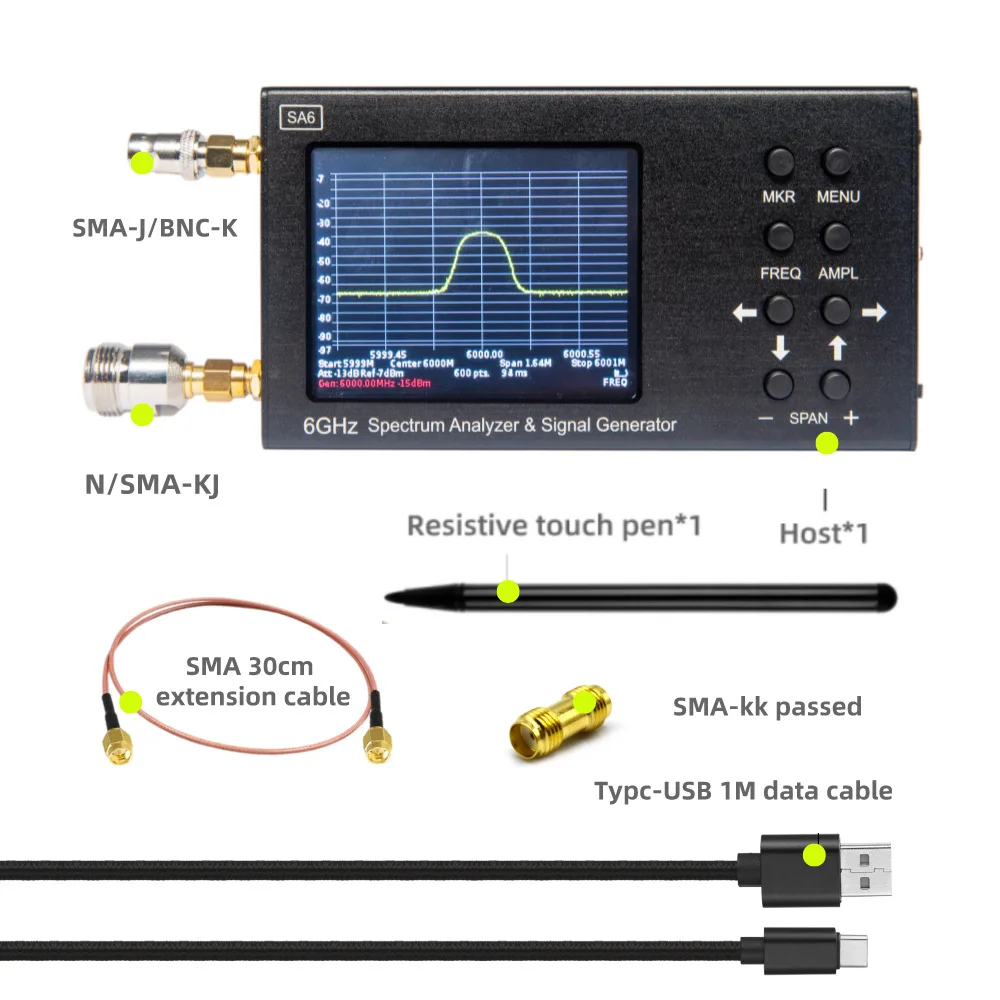

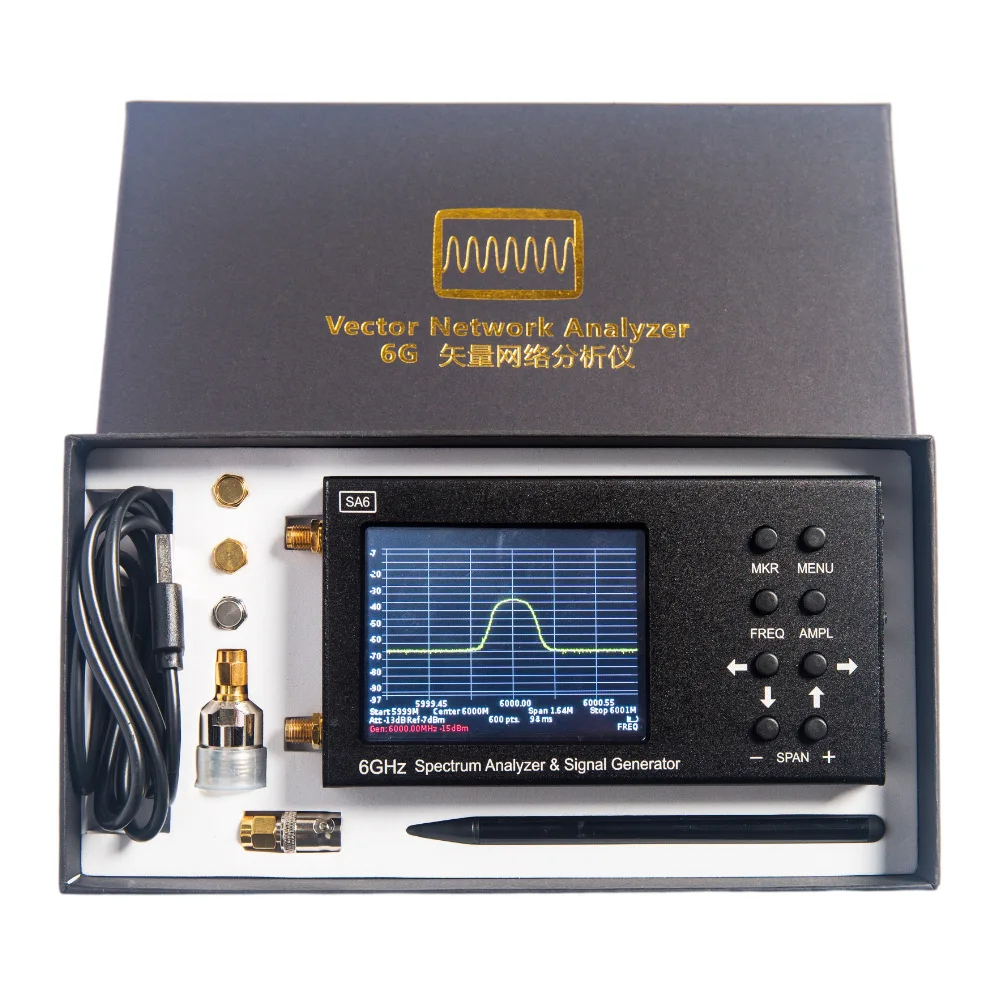

Товары, включенные в коробку:

-Анализатор спектра SA6 * 1

-SMA-SMA 30 см RG316 удлинитель * 2

-Typc-USB 1 м кабель для передачи данных * 1

-Сенсорная ручка * 1

-SMA-kkpass * 1

Следующие дополнительные аксессуары, не стандартные

-N/SMA-KJ * 2

-SMA-J/BNC-K конверсионная головка * 2
