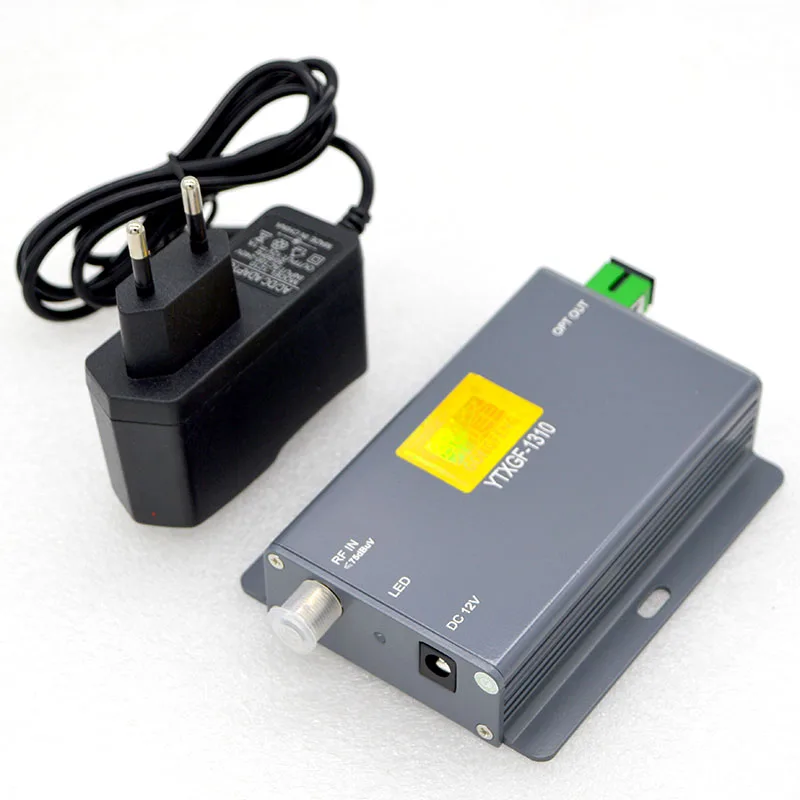

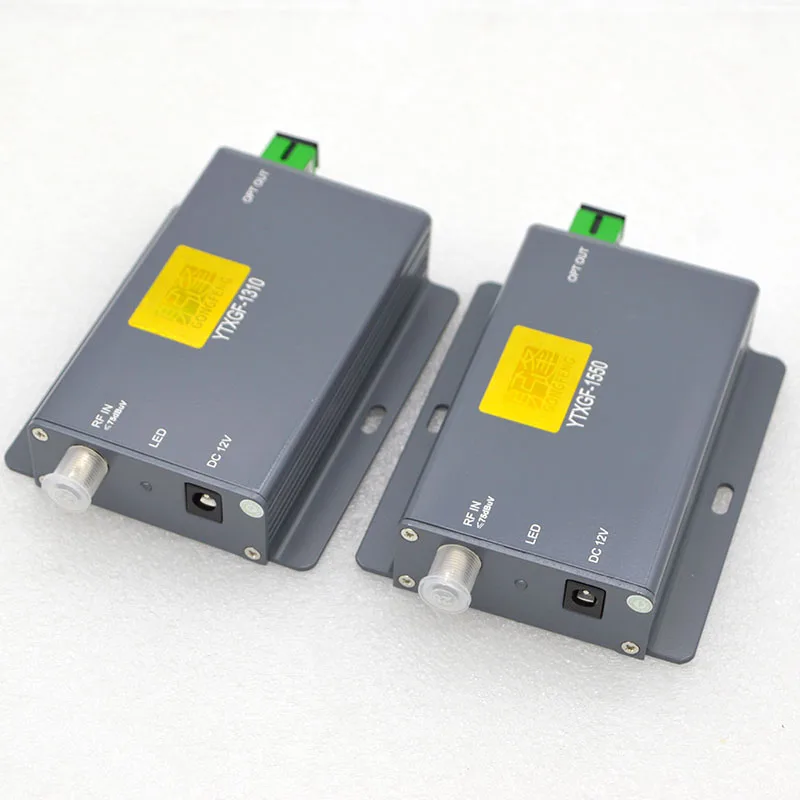

Новый FTTH Крытый 1550nm CATV оптический передатчик XGF1550 оптический волоконный передатчик SC/APC разъем DC12V RF вход Бесплатная доставка

Функции и типы оптических передатчиков

Функция цифрового оптического передатчика заключается в преобразовании цифрового базового заряженного сигнала с помощью электрического терминала в оптический сигнал и эффективном вводе его в оптоволоконную линию с технологией соединения. Электрическое/Оптическое преобразование достигается путем модулирования источника светильник с помощью цифрового электрического сигнала, несущего информацию.

Модуляция делится на прямую модуляцию и внешнюю модуляцию. Характерные параметры источника модулированного светильник включают мощность, амплитуду, частоту и фазу.

Прямой светильник интенсивность (мощность) Модуляция широко используется в практичных оптоволоконных системах связи.

Функция Оптического Передатчика заключается в преобразовании ТВ-сигнала AM RF, отправленного передним концом, в оптический сигнал и передаче оптического сигнала на расстояние через оптическое волокно.

В зависимости от различных рабочих частот Оптические передатчики делятся на две категории: A и B:

Оптический передатчик класса А относится к оптическому передатчику, который передает 59 PAL-D аналоговые ТВ-сигналы в диапазоне частот 47 ~ 550 мгц и цифровые модуляционные сигналы в частотном диапазоне 550 ~ 750 (862) МГц;

Оптический передатчик класса B Относится к оптическому передатчику, который передает аналоговые ТВ-сигналы 84 PAL-D в диапазоне частот 47 ~ 750 МГц.

В соответствии с различными режимами модуляции Оптические передатчики делятся на частотную модуляцию, амплитудную модуляцию и цифровую модуляцию.

В настоящее время наиболее широко используется многоканальный AM оптический передатчик, который делится на прямую модуляцию и внешнюю модуляцию.

1. Оптический передатчик 1310 нм выводит лазер с длиной волны 1310 нм, который обычно использует технологию модуляции прямой интенсивности, а его основной компонент-Лазерный Модуль DFB; Кроме того, есть источник питания, схема лазерного смещения, лазерная медленная схема запуска, компенсация искажений и схема привода, управление питанием и схема управления Охлаждением, Защита от перегрузки и защита от перенапряжения, схема оптического обнаружения и т. д.

При прямой модуляции оптического передатчика, радиочастотный сигнал непосредственно приводит лазер после RF усиления, электронного затухания и Предискажений компенсации

2. Применение 1550nm внешней модуляции оптического передатчика CATV оптического волокна передачи системы, будь то цифровой или аналоговый, его важная цель развития заключается в том, как продлить расстояние передачи магистральной линии, или пусть Оптическое волокно проникает глубоко в область пользователя, насколько это возможно, Чтобы реализовать Оптическое волокно на обочине дороги или оптическое волокно для дома. В конструкции конкретной оптической системы есть две системы на выбор, а именно система 1310 нм и система 1550 нм, которая должна быть выбрана, как правило, рассматривается из аспектов технических показателей, требуемых системой, стоимость системы, надежность системы, гибкость сети и так далее

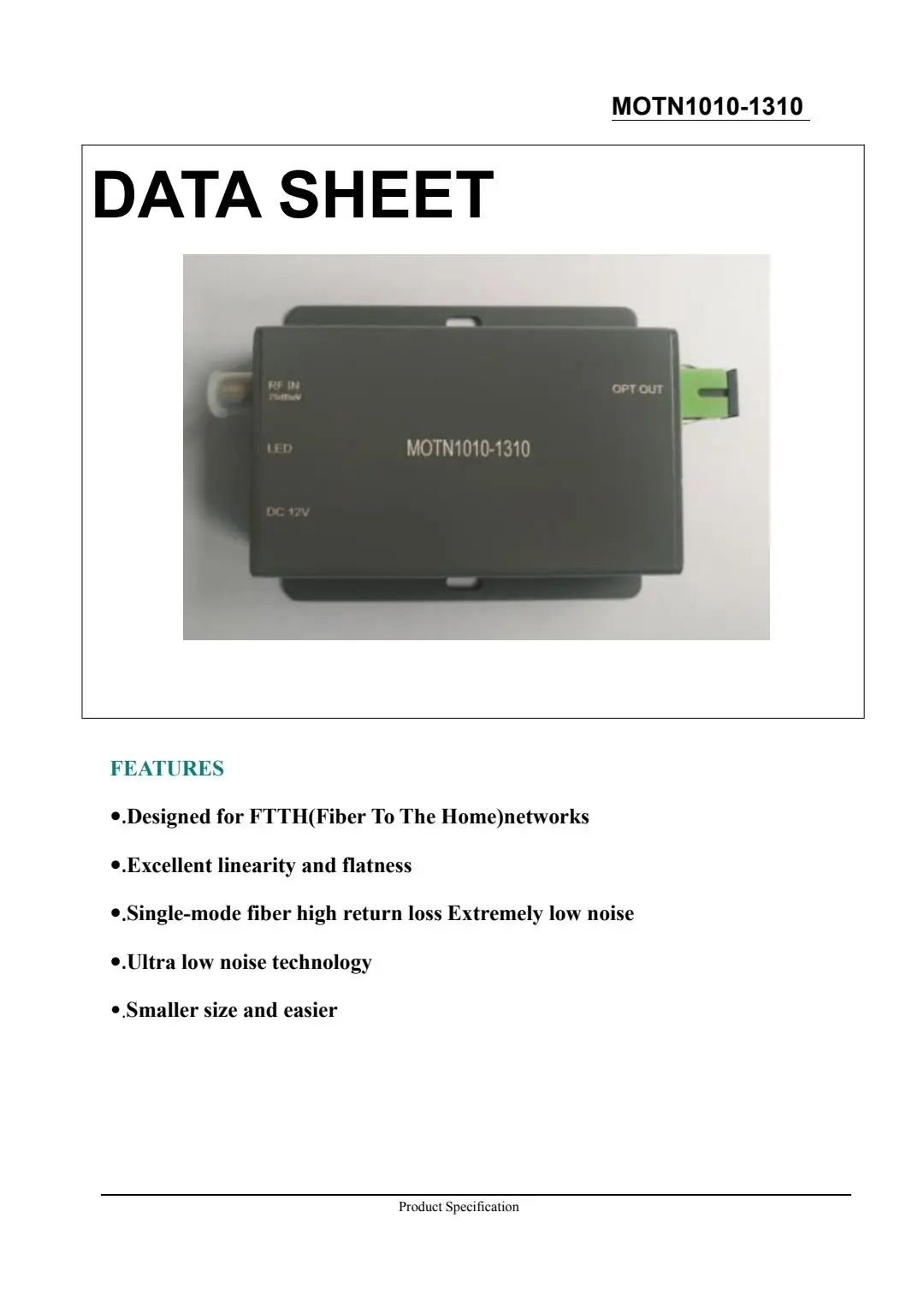

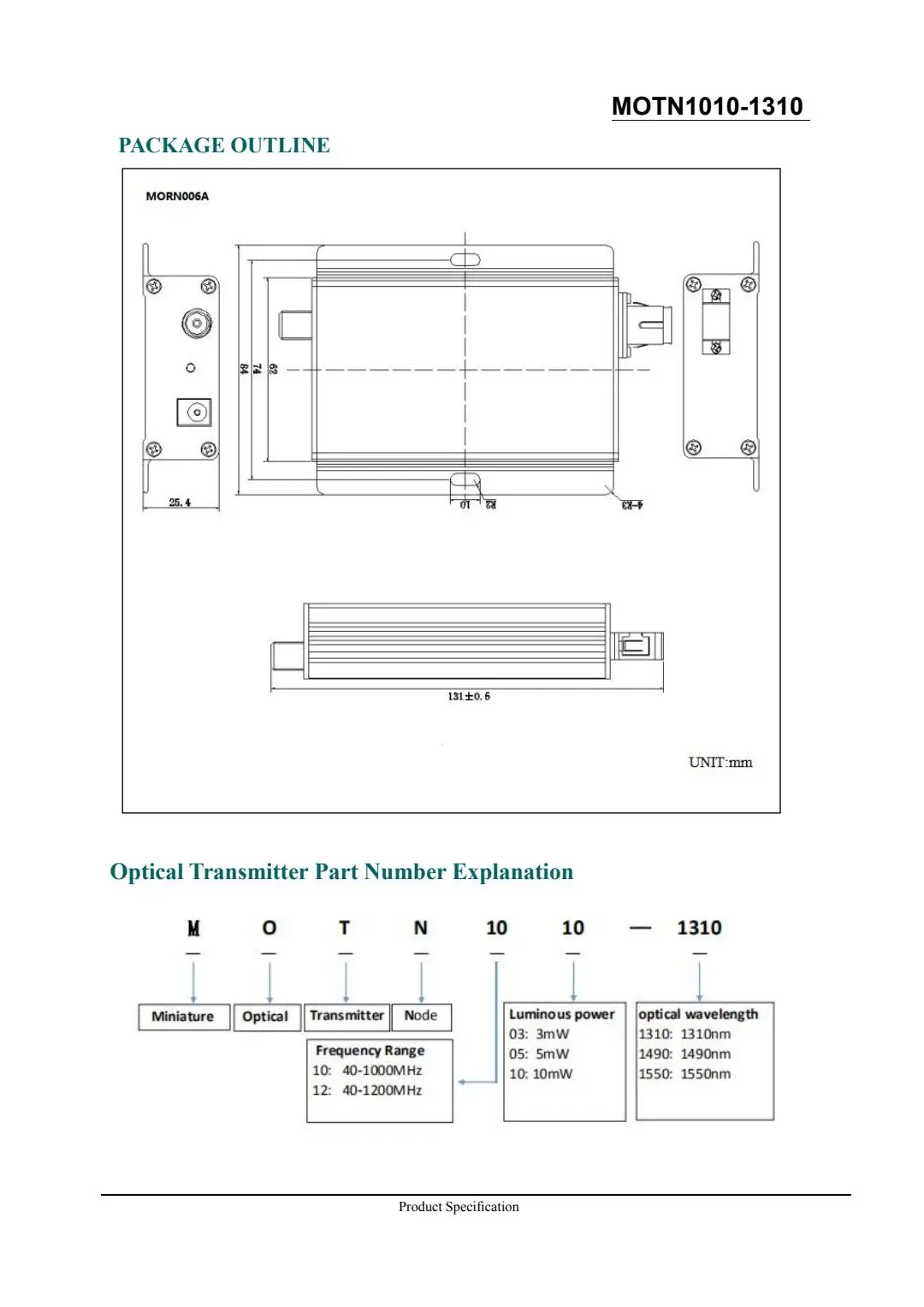

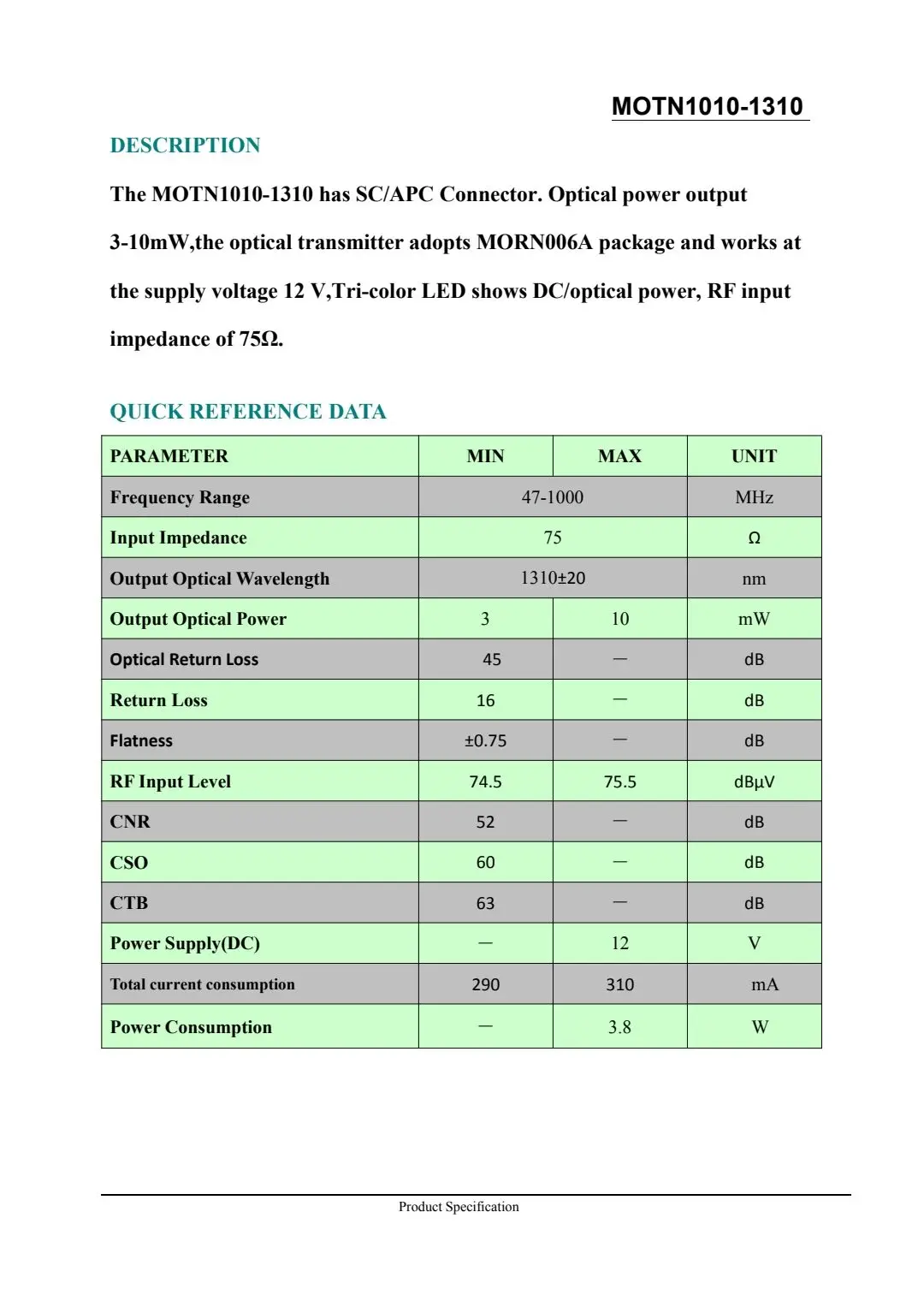

Модель: 1010, прямая модуляция оптического волокна передатчик с AGC

Рабочая длина волны: 1550 ± 5 (нм)

Выходная оптическая мощность: 10 (мВт)

Тип оптического соединителя: SC / APC

Общая потребляемая мощность: 1 (Вт)

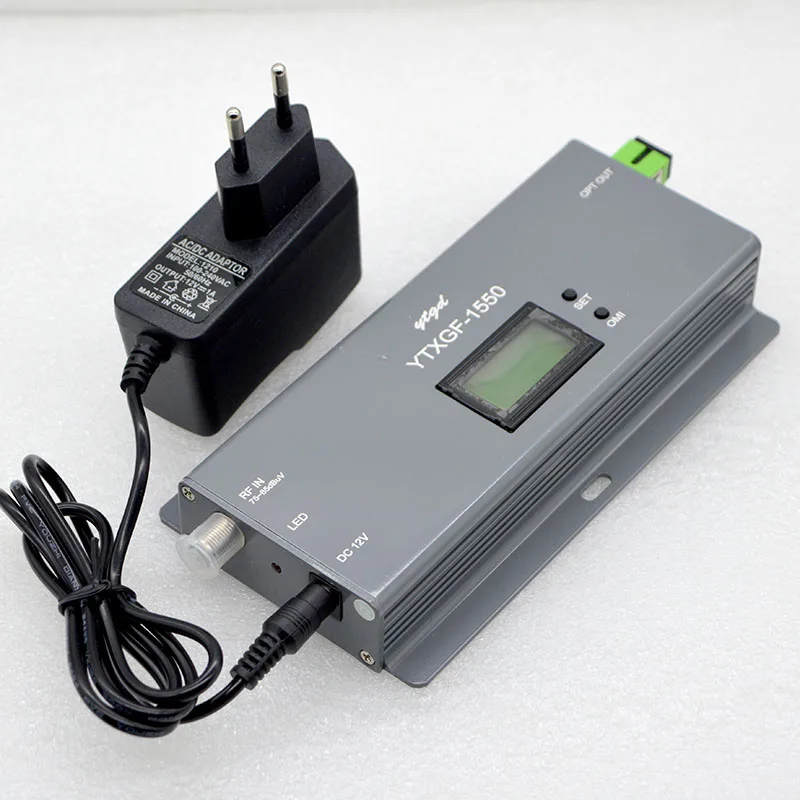

Новый FTTH 1010AGC-1550 оптический волоконный передатчик 1550nm CATV оптический передатчик с SC/APC коннектором RF вход с ЖК-дисплеем
