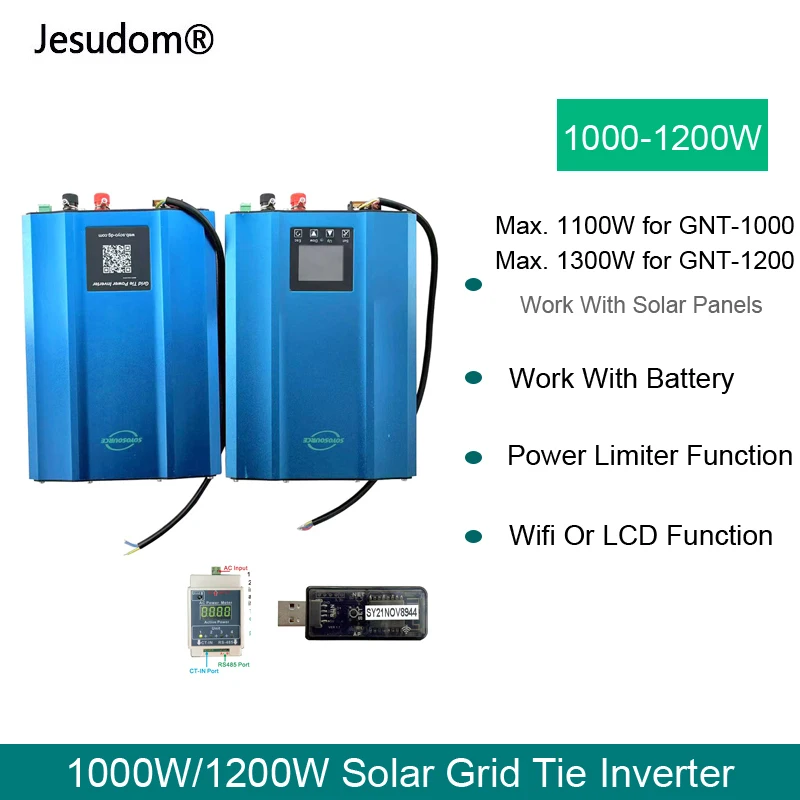

1000 Вт/1200 Вт Солнечный Grid-Tie Инвертор Чистая синусоида DC24V 48V 72V к AC110V AC220V с WiFi или ЖК-датчиком ограничитель

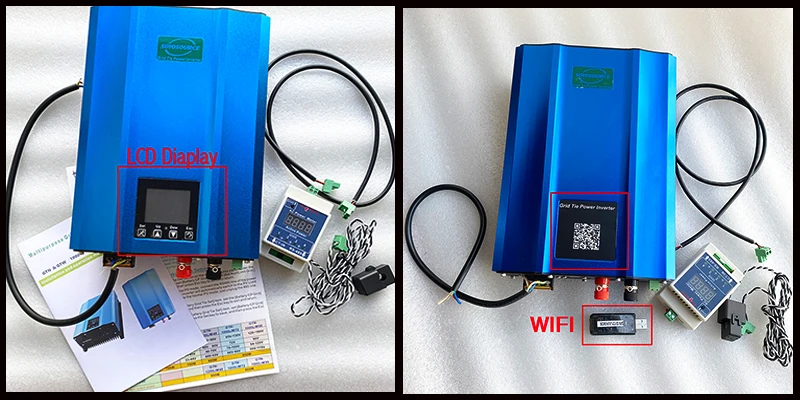

Есть 2 вида Солнечный grid-tie Инвертор:

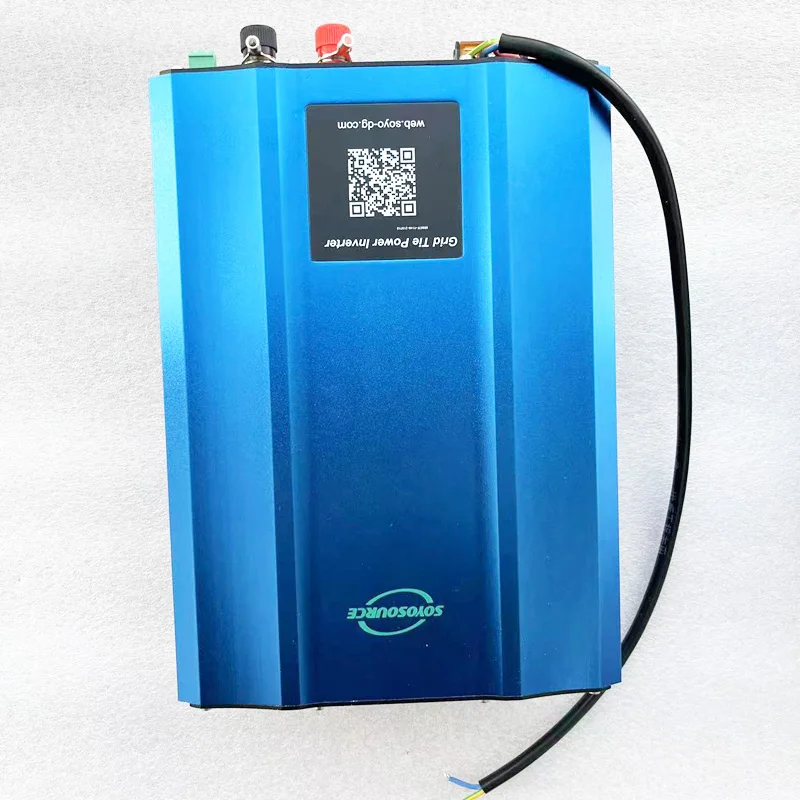

1. Солнечный Grid-Tie инвертор с поддержкой Wi-Fi Функция (обновленная), контролировать инвертор Дата с помощью приложения на телефоне.

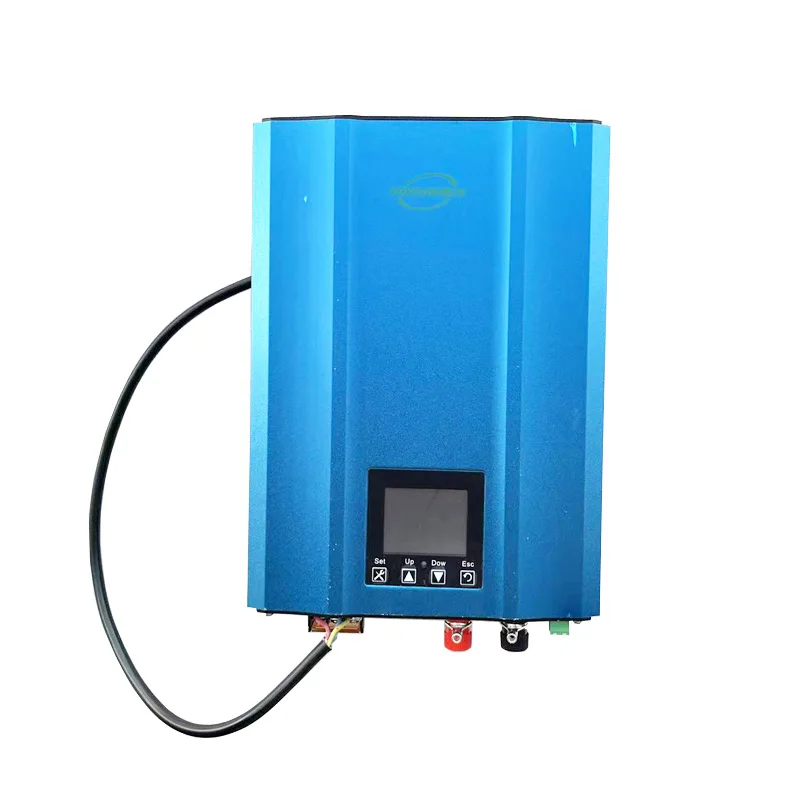

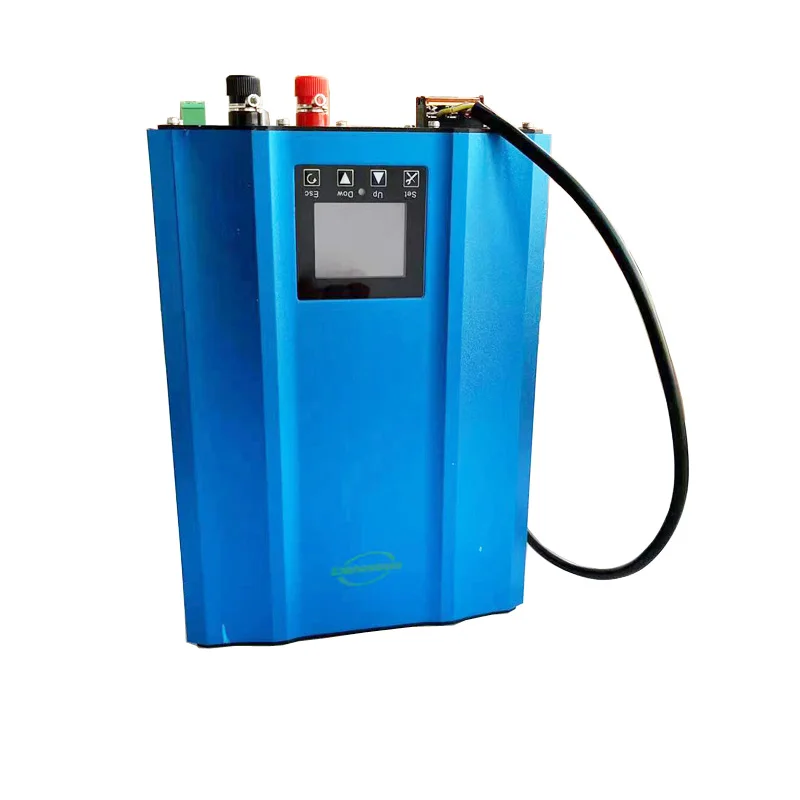

2. Солнечный Grid-Tie инвертор с ЖК-дисплей дисплея, отрегулируйте спецификация на ЖК-дисплей дисплей.

Пожалуйста, выберите подходящий.

Спецификация:

Модель
Для 1000 Вт

GTN-100024

GTN-100036

GTN-100048

GTN-100072

GTN-100096

Модель
Для 1200 Вт

Нет

Нет

GTN-120048

GTN-120072

GTN-120096

Рекомендуется
Диапазон мощности PV модуля (Вт)

200 Вт-1100 Вт (для инвертора 1000 Вт)
И менее 1300 Вт (для инвертора 1200 Вт)

Постоянный ток
Входной номер ответвления

1

PV
Входное напряжение без нагрузки Voc(V)

26 в-45 в

39V-62V

55 в-90 в

85 В-130 в

120-180 в

MPPT
Диапазон отслеживания (V)

21 ~ 31 В

32 ~ 45 в

44 ~ 70 в

65 В ~ 100 в

90 ~ 135 в

Батарея
Напряжение подходит для подключения

24 В

36 В

48В/60В

72 в

96 в

Батарея
Диапазон пускового напряжения (В)

24-31 В

35-45 в

47-70 в

70-100 в

94-120 в

Батарея
Выключение низкого напряжения может быть установлен диапазон (V)

21-30 в

33-44 в

44-69 в

66-98 в

88-118 в

Максимум
Входной защитный ток (A)

40А

30A

25А

20А

15а

Переменный ток
Параметры выхода:

Номинальная
Выходная мощность переменного тока

1000 Вт/1200 Вт

Батарея
Режим постоянной мощности (Вт)

90 Вт-650 Вт

90 Вт-700 Вт

90 Вт-750 Вт

90 Вт-800 Вт

Батарея
Ограничительный режим Максимальная выходная мощность

700 Вт

800 Вт

800 Вт

850 Вт

Максимум
Эффективность инвертора

88%

89%

90%

91%

91%

Максимум
Ток переменного тока

10A/5A

Переменный ток
Напряжение (В)

120V/230V

Переменный ток
Диапазон напряжения

90 ~ 140V/180-260VAC

Переменный ток
Частота (Гц)

50 Гц/60 Гц

Переменный ток
Диапазон частот (гц)

48 ~ 62 Гц

Прочие электрические свойства

MPPT
Эффективность отслеживания

> 99%

Выход
Коэффициент мощности

> 0,98

Ночь
Энергопотребление в режиме ожидания

<3 Вт

Выход
Общий коэффициент гармонического искажения тока

<5%

Остров
Защита эффекта

VAC;FAC

Работа
Индикация состояния

ЖК-дисплей/WIFI монитор (Выберите)

Защита
Функция

Перенапряжение постоянного тока/перегрузки по току
Частота/Защита от перегрева

Связь
Метод

RS485 + датчик ограничителя = сетка
Инвертор с ограничителем

Машина
Размер/посылка (Д * Ш * В) мм

305*190*110 мм/402*260*170 мм

Брутто
Вес

4,5 кг

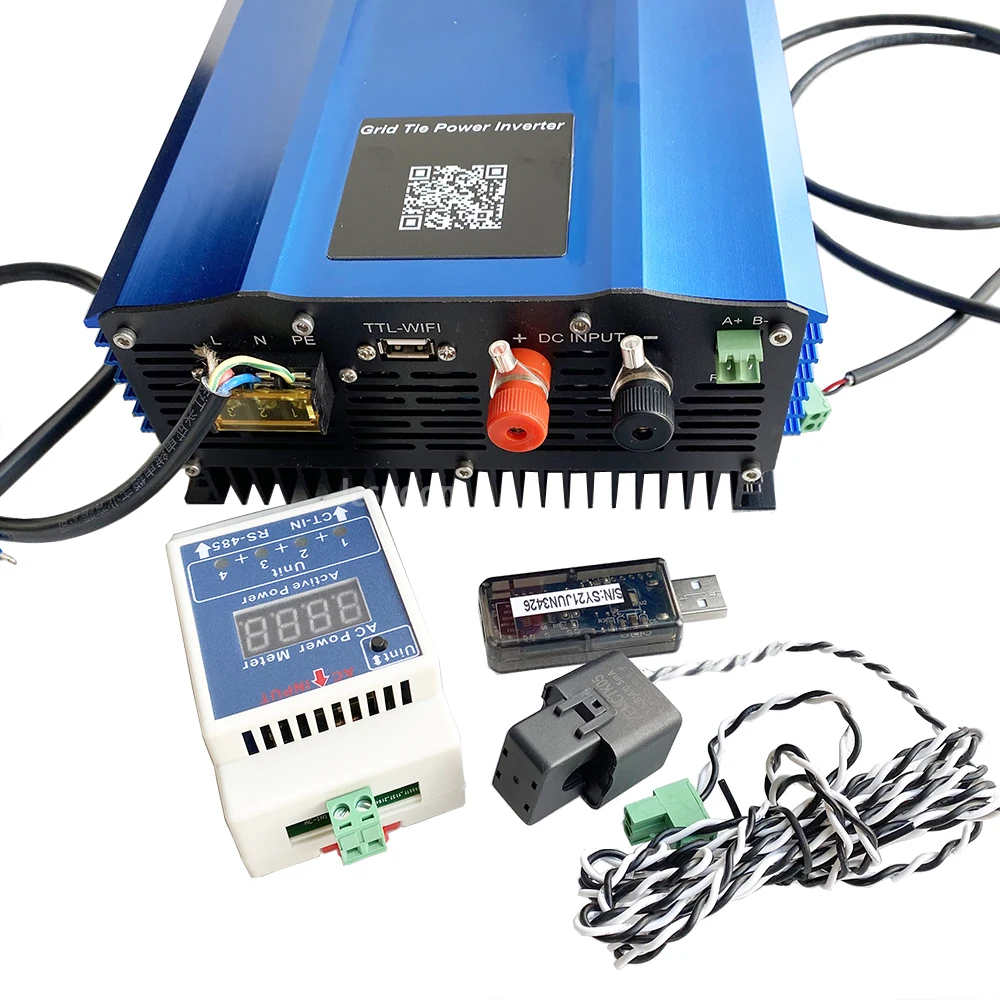

Как подключить датчик?
1. Подключите кабель RS485 счетчика мощности переменного тока к порту 485 инвертора.
2. Подключите Соединительный терминал передаваемого датчика тока в порт коллектора "CT-IN" (no +-)
3. Подключите порт источника питания переменного тока "AC-IN" коллектора к тому же источнику питания переменного тока для нагрузки. После подключения светильник будет поднят.
4. В инверторном ЖК-дисплее введите «соединение аккумуляторной сетки», через набор {Bat AutoLimit grid} для Y 4. Сначала Подключите инвертор к сети переменного тока, затем подключите аккумулятор, инвертор автоматически выводит ту же мощность, что и мощность, обнаруженная коллектором. Поэтому, Инвертор не будет иметь избыточного электричества для отправки в сетку (т. Е. Функция автоматического ограничителя)
3 PV-voc Диапазон напряжения: 120V-180V или 96V батарея

Есть 4 вида режима:

Режим PV/режим ограничения PV/режим постоянной мощности батареи/режим ограничения заряда батареи, пользователь может установить его на телефоне, как показано ниже ..
