LCR-TC1 LCR-TC2 LCR-T7 TC-T7-H TFT многофункциональная TFT подсветка транзисторный тест er для диодного триодного конденсатора тест на резистор

Разница в 4 вариантах

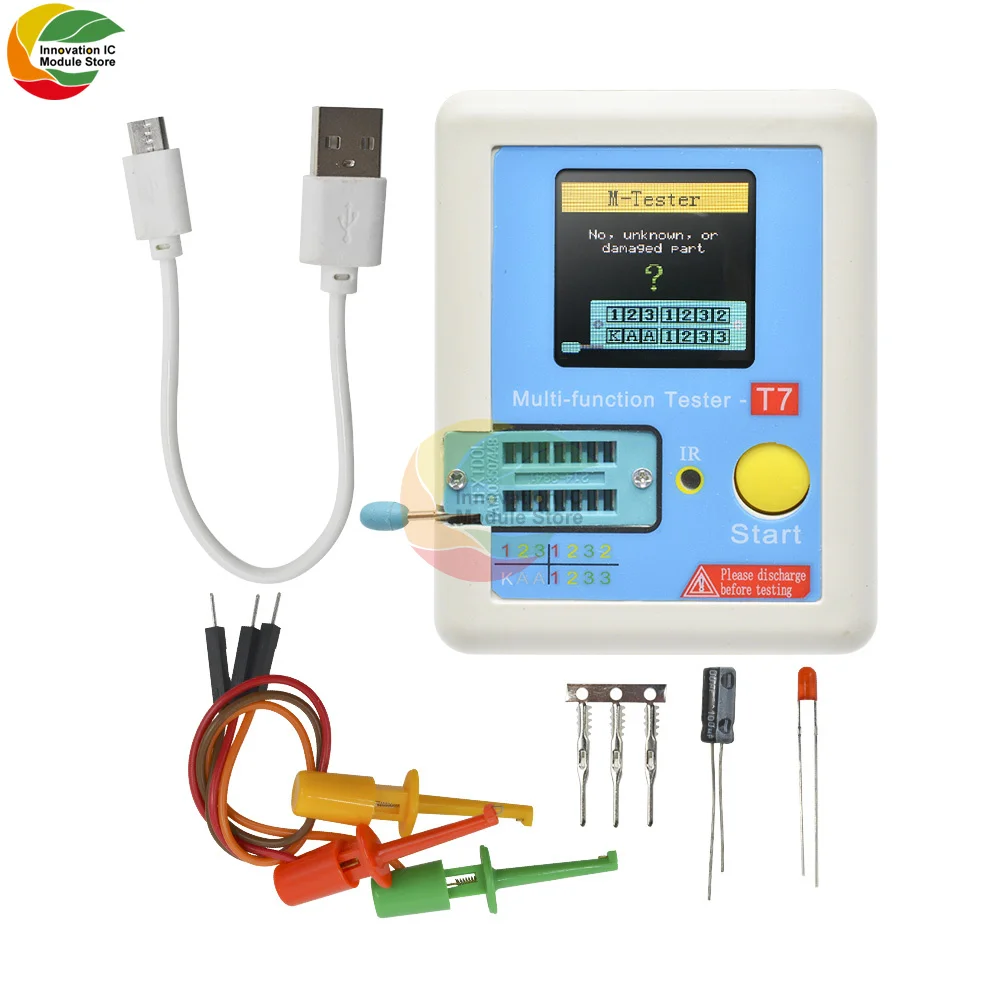

LCR-T7/LCR-TC1:
Цветной экран/чип M324, две функции одинаковые! T7 немного
Быстрее! TC1 имеет немного больший экран и питается от лития
Батареи. В дополнение к измерительному сопротивлению, емкости, индуктивности,
Диоды, трубки MOS и Тиристоры, также могут измерять дополнительные
Регуляторы напряжения и инфракрасное декодирование (только формат Hitachi)

TC-T7-H:Обновленная версия LCR-T7, последняя/Самая быстрая версия

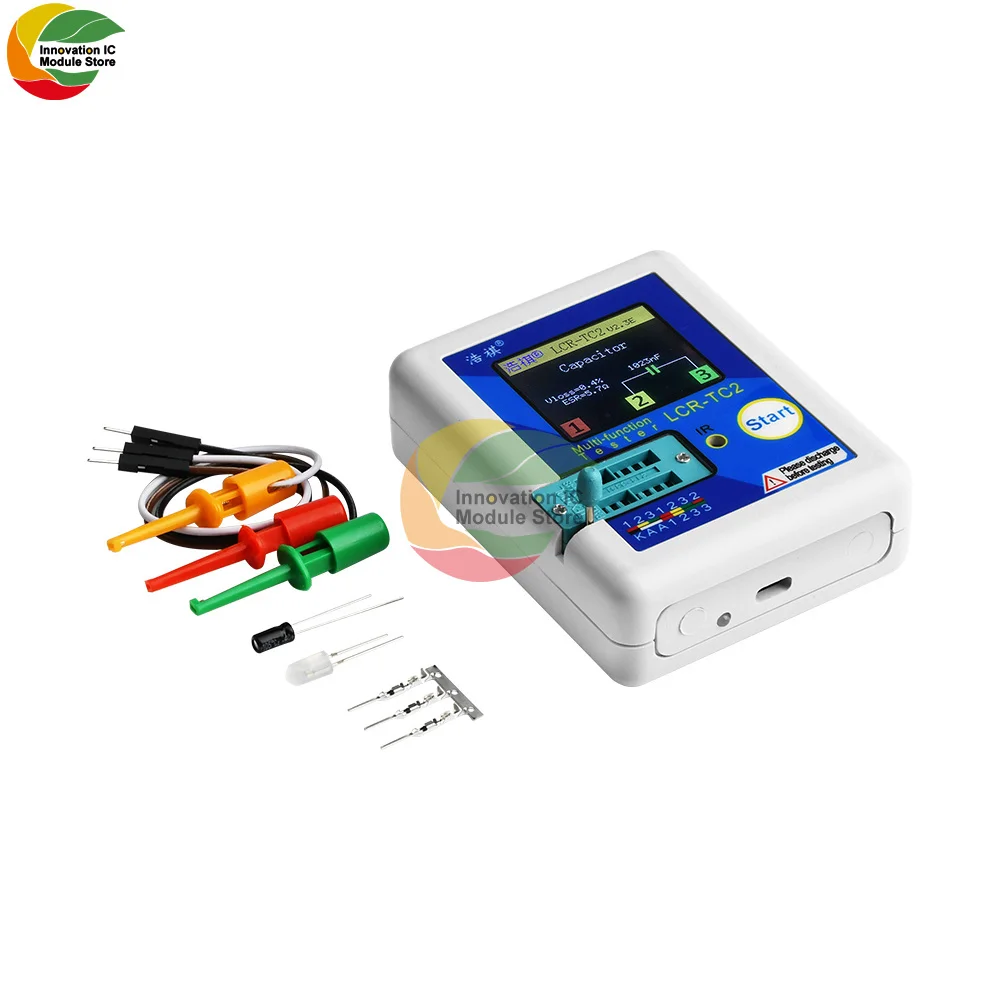

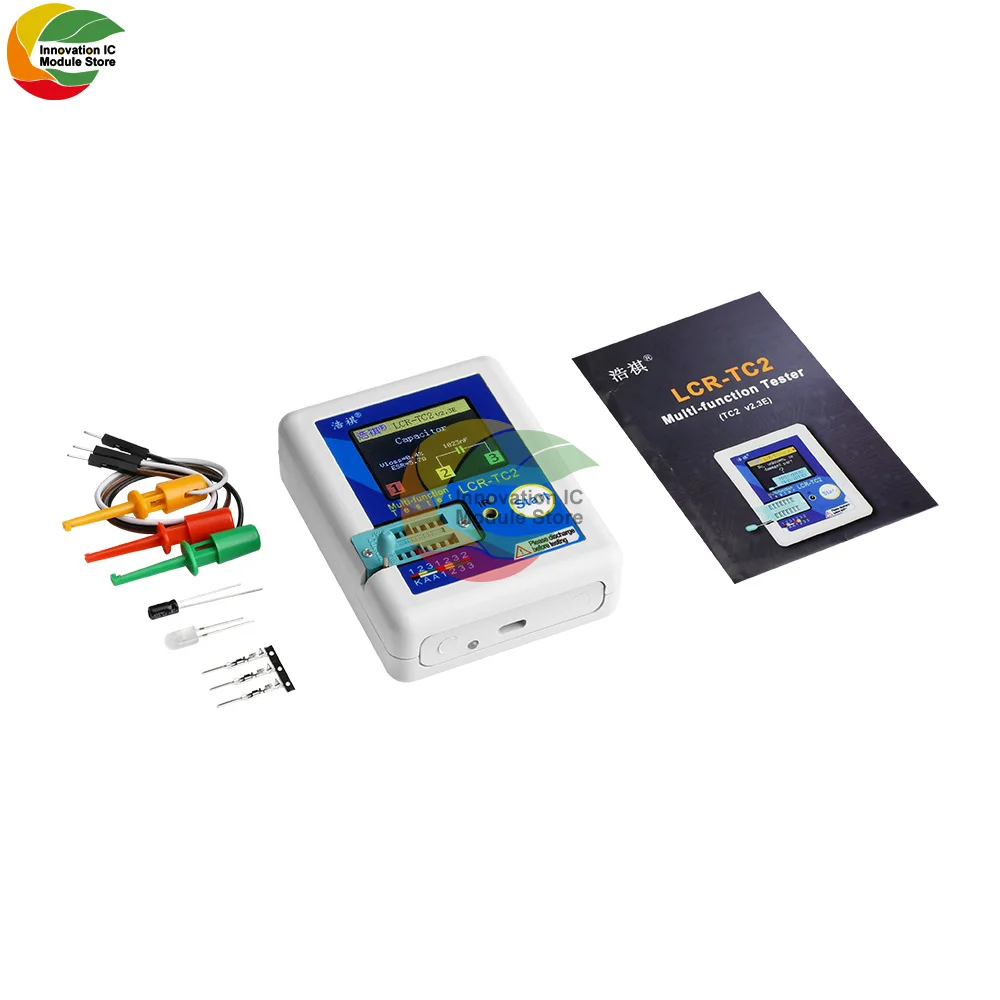

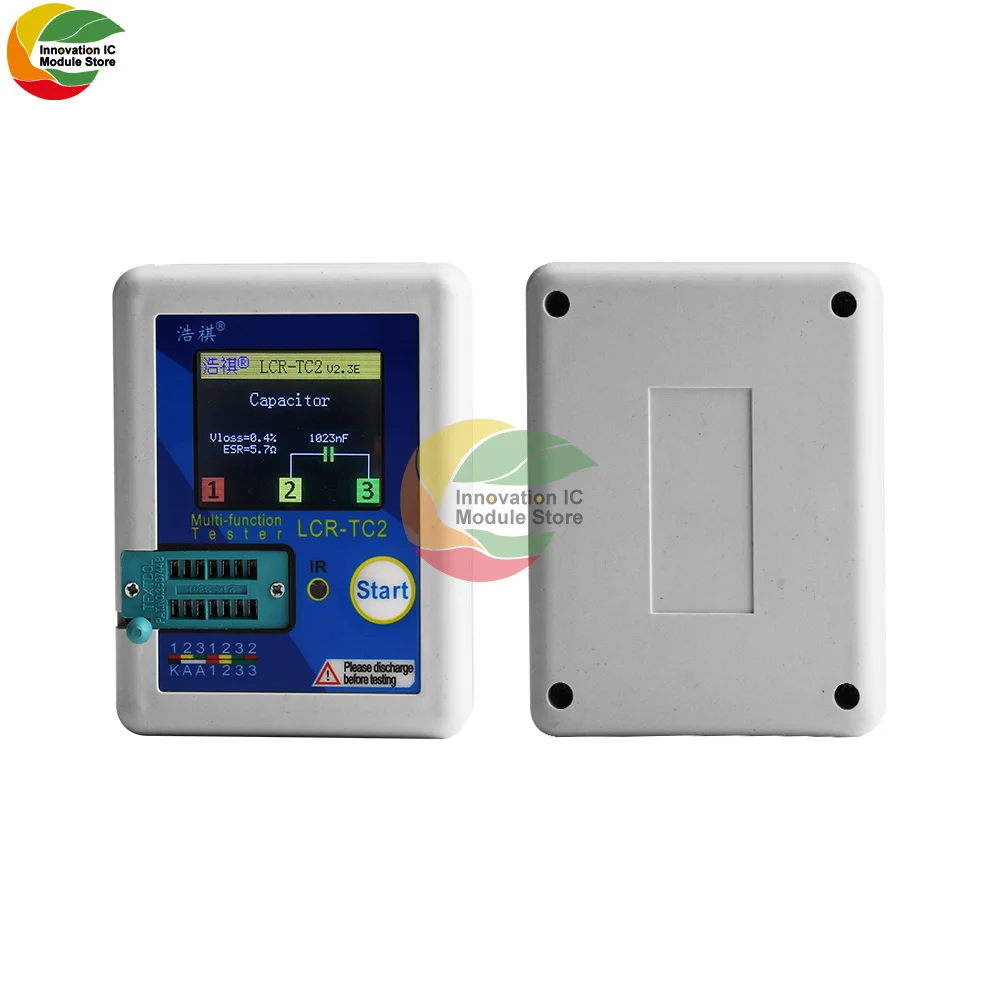

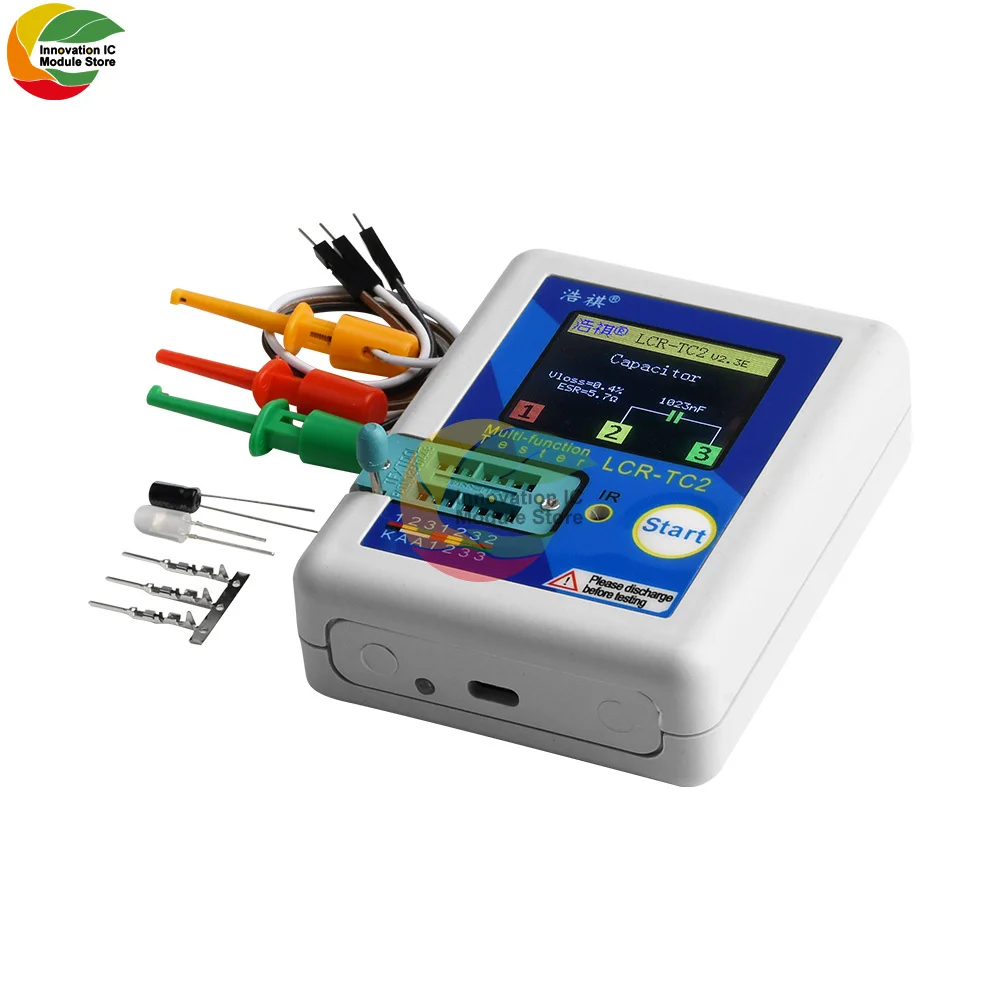

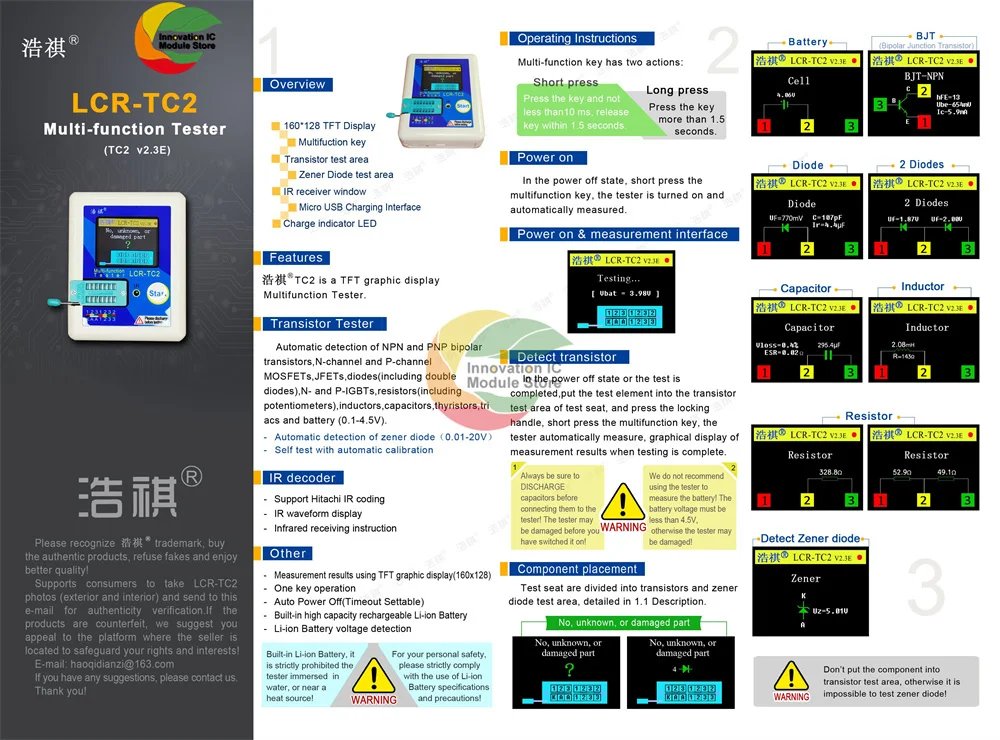

LCR-TC2:
Это обновленная версия TC-T7-H. По сравнению с TC-T7-H,
Модернизированная Структура Цепи, длительный срок службы батареи, оптимизированный код и
Значение сопротивления 1/1000 (это связано с консистенцией
Повторное Тестирование, то есть такое же сопротивление изменится без
Повторное Тестирование, и некоторые ошибки будут возникать, если тест повторится)

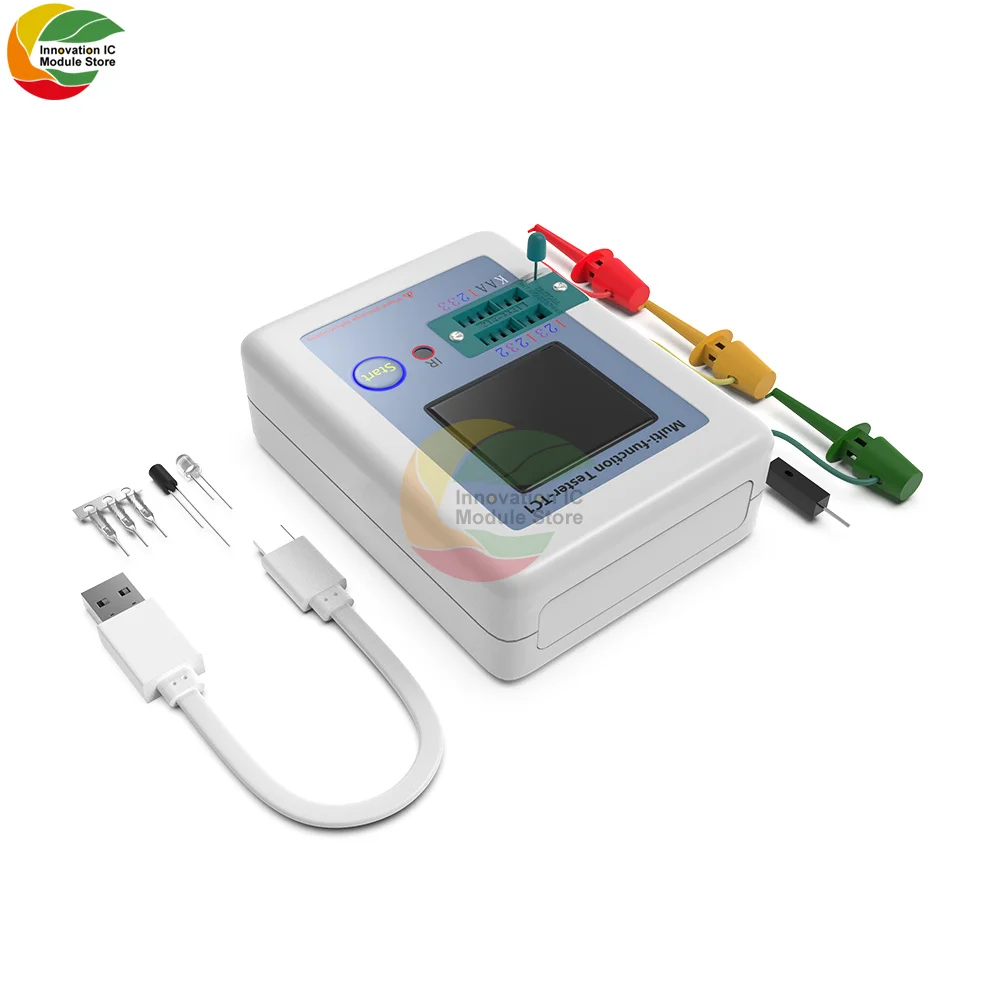

LCR-TC1

Характеристика:

Самопроверка с автоматической калибровкой

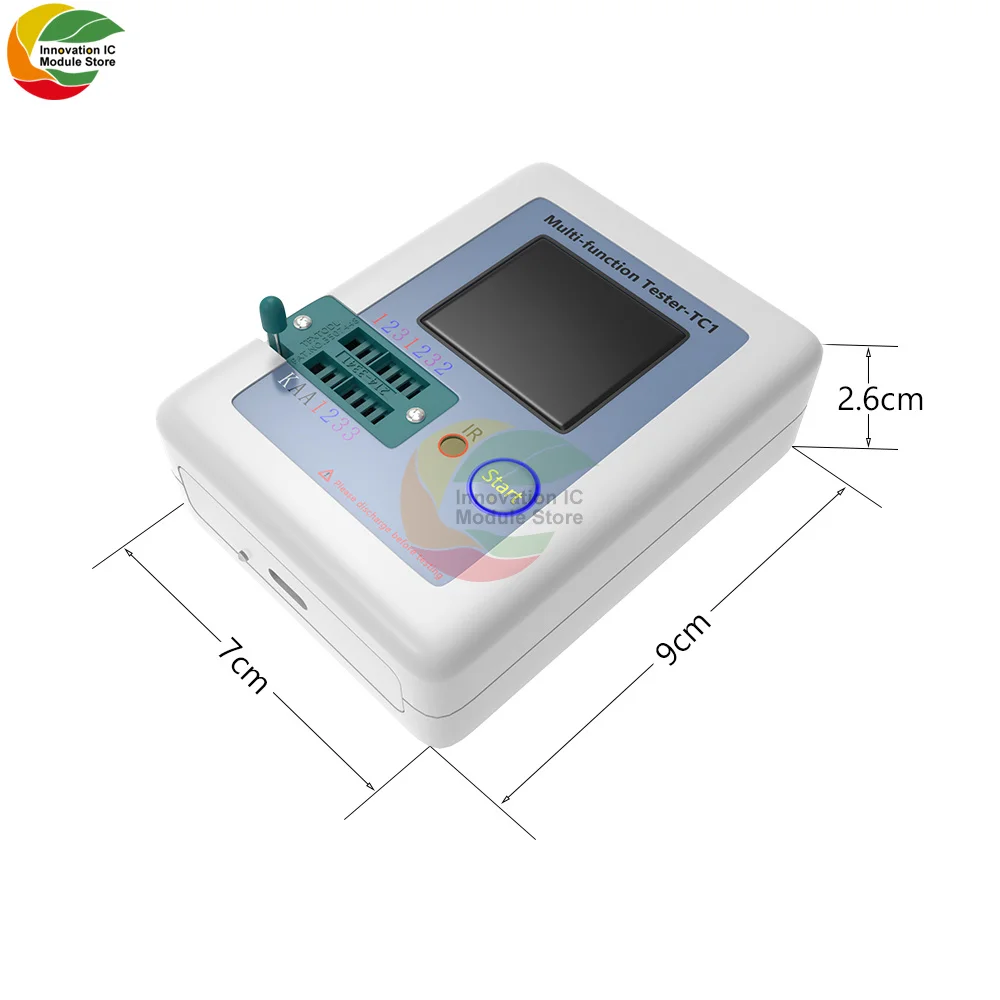

Размер: 70*90*26 м/2,71x3,58x1,10 дюймов

Дисплей: TFT экран, цветной экран

Диод диапазон: менее чем 4,5 V

Зенеровский диод: транзистор Зона обнаружения: 0,01-4,5 V

Зенеровский диод зона обнаружения: 0,01-30 в

Диапазон SCR: IGT составляет менее 6 мА

Емкость: 25pF-100mF

Сопротивление: 0,01-50MΩ

Индуктивности: 0,01 mH-20 ч

Мощность Напряжение питания: 3,7 V

Источник питания: Встроенная перезаряжаемая литиевая батарея

Результаты измерений с использованием графического tft-дисплея (160x128)

Управление одним ключом

Автоматическое выключение (Настройка таймаута)

Встроенный литий-ионный аккумулятор высокой емкости

Обнаружение напряжения литий-ионного аккумулятора

Поддержка китайского и английского языков

Предупреждение:Встроенный литий-ионный аккумулятор, строго запрещено погружать тестер в воду или близко к источнику тепла!

Предупреждение: для вашей личной безопасности, пожалуйста, строго соблюдайте правила и меры предосторожности для использования литий-ионных батарей!

Обнаружение транзисторов:

После
Питание выключено или тест завершен, поместите тестовый компонент в
Испытательная зона транзистора тестового гнезда, нажмите на ручку замка,
Нажмите многофункциональную кнопку, тестер будет автоматически измерять,
И результаты измерений будут отображаться в конце теста.

Предупреждение:Перед тем, как подключить конденсатор к тестеру, обязательно разряжайте его! Тестер может быть поврежден, если он не включен!

Предупреждение:Мы не рекомендуем использовать тестер для измерения батарей! Аккумулятор
Напряжение разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

Размещение компонентов:

Тестовое гнездо делится на транзисторы и зоны тестирования диодов Зенера, как описано в 1,1.

Примечание: Не выполняйте другие операции во время процесса калибровки, чтобы не повлиять на точность калибровки!

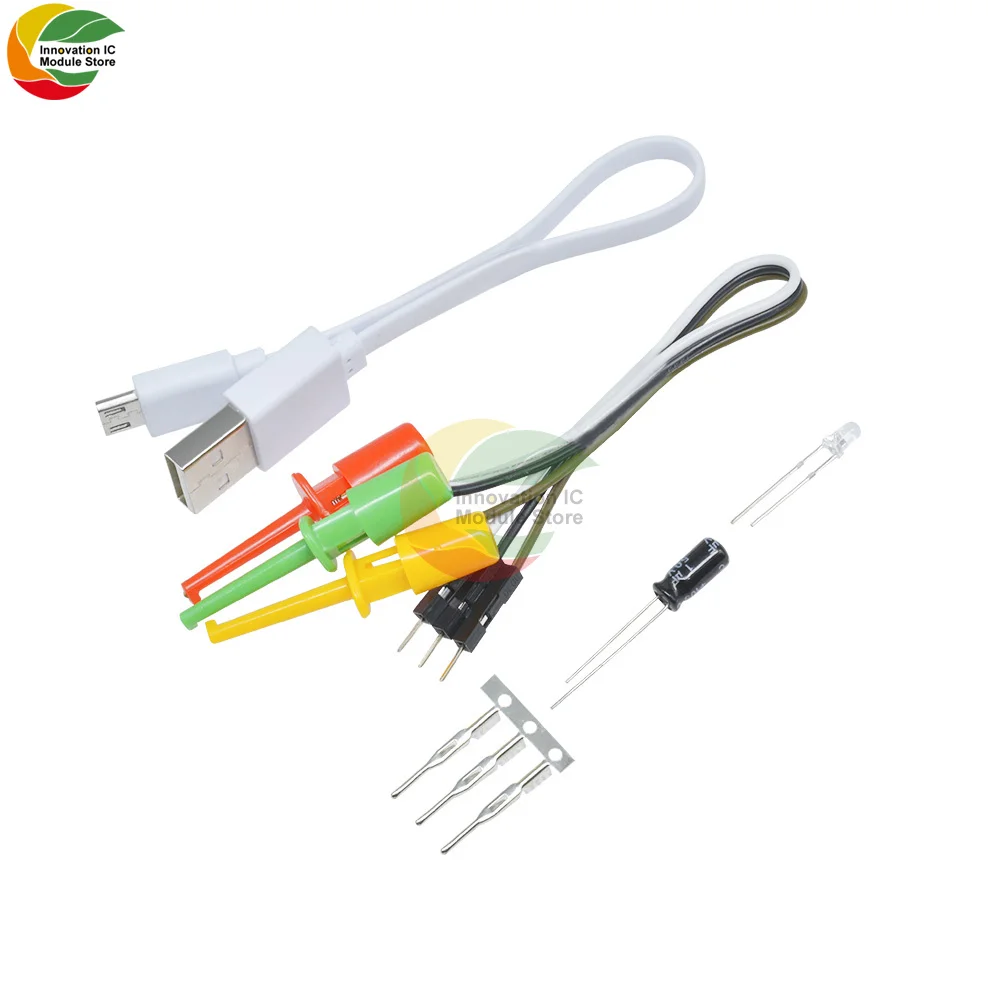

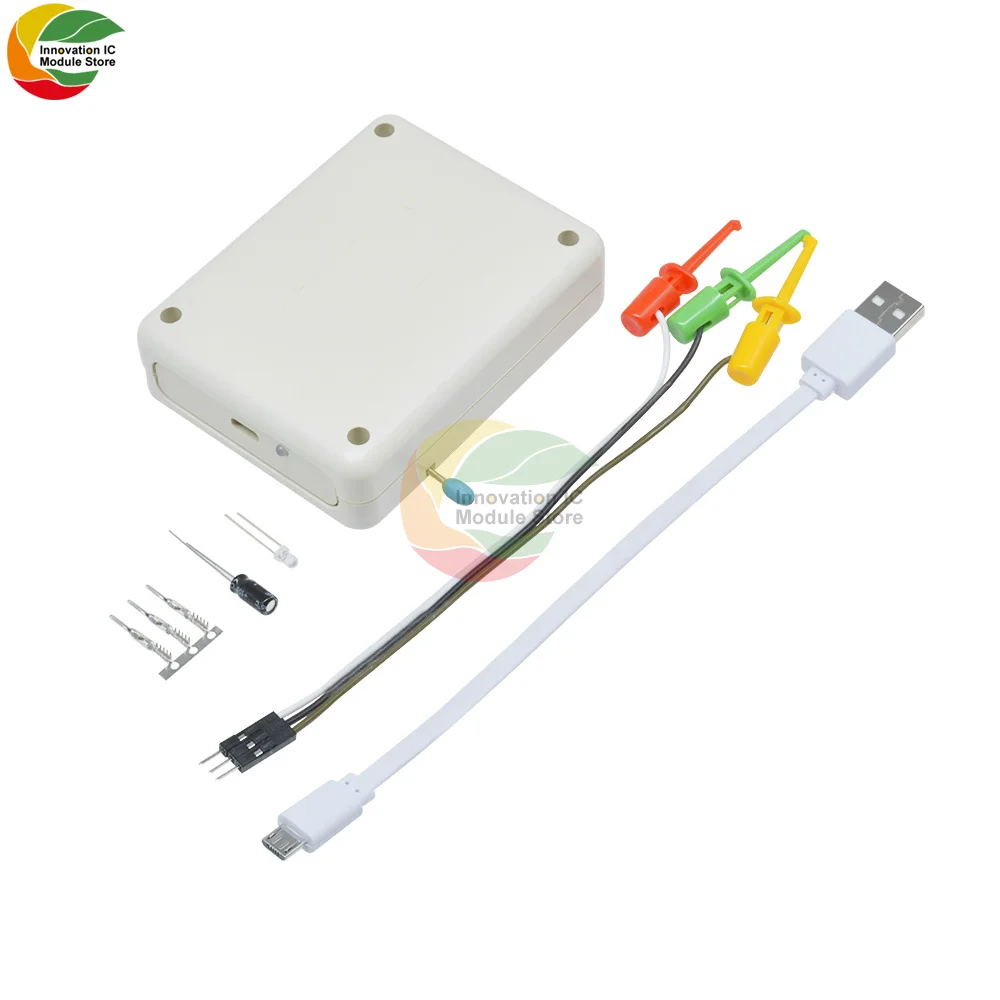

Упаковочный лист:

1 х Многофункциональный тестер транзисторов TFT

1 x Группа электронных компонентов (отправляется случайным образом)

3 x Тест-крюк

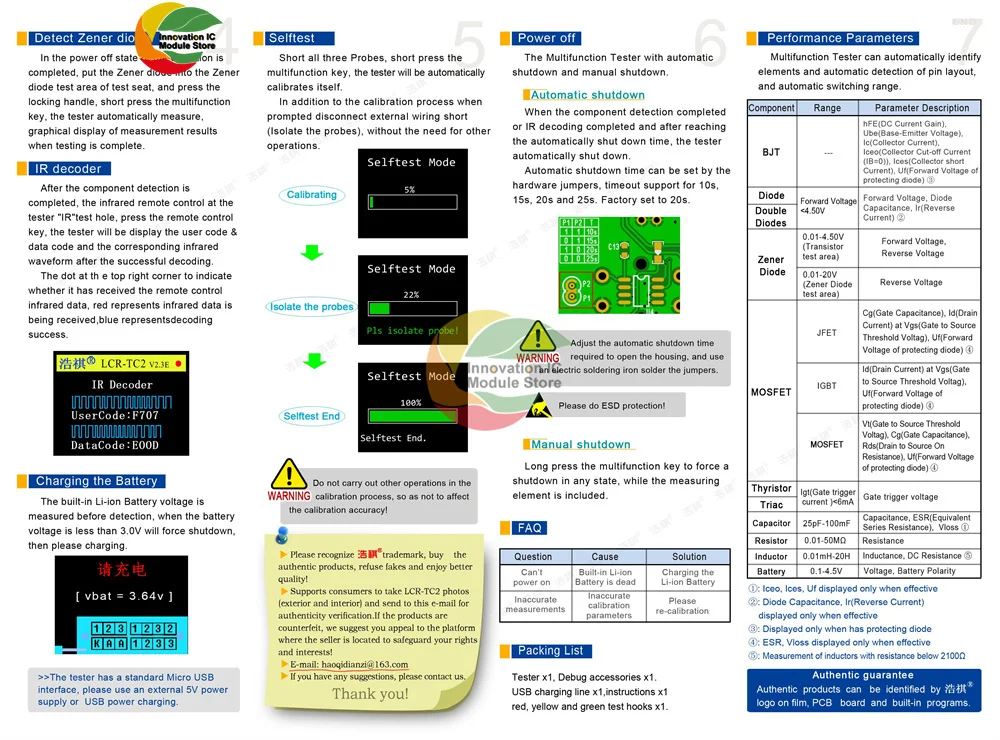

Короткое замыкание трех тестовых гнезд, короткое нажатие многофункциональной кнопки, и тестер автоматически откалибрует.

После отключения провода от короткого замыкания в соответствии с инструкциями во время калибровки другие операции не требуются.

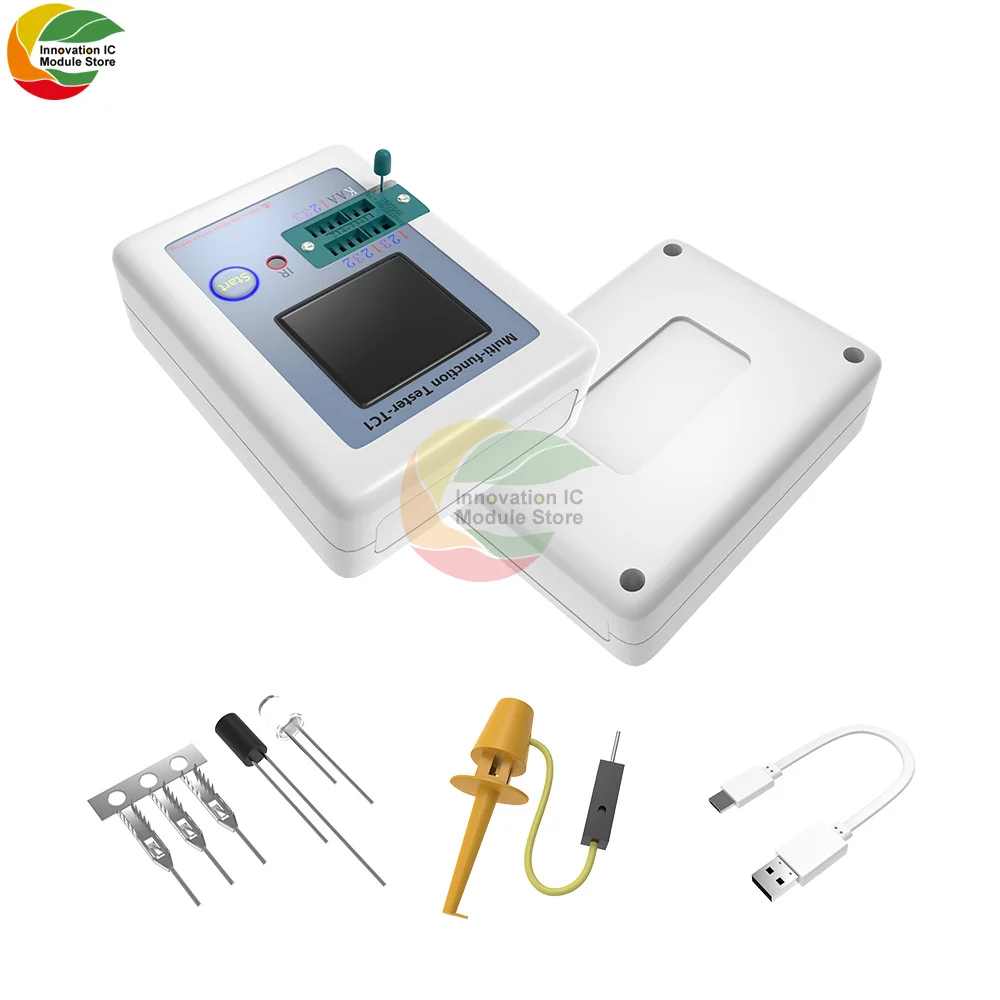

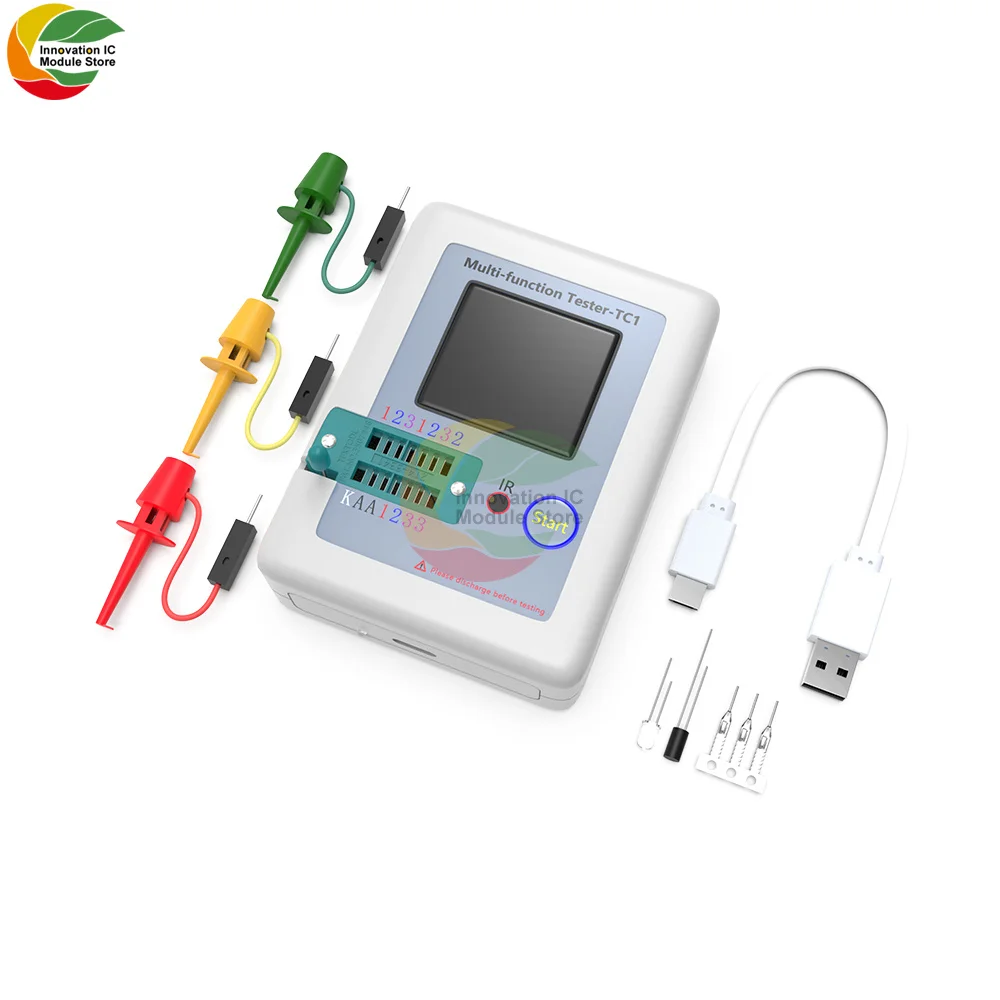

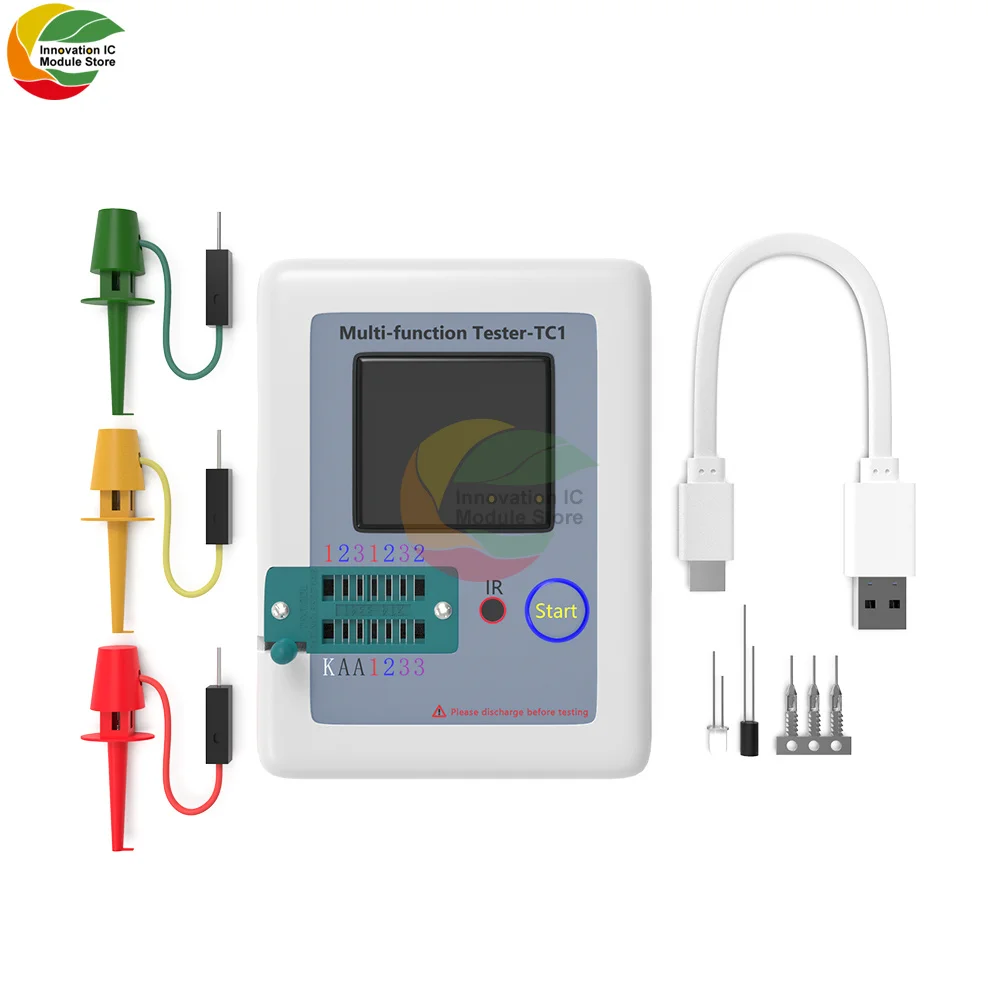

[LCR-TC1 тестер]

Характеристика:
Самопроверка с автоматической калибровкой
Размер: 70*90*26 м/2,71x3,58x1,10 дюймов
Дисплей: 1,8 дюймов TFT Экран, Цвет Экран
Диод диапазон: менее чем 4,5 V
Зенеровский диод: транзистор обнаружить область: 0,01-4,5 V
Зенеровский диод обнаружить область: 0,01-30 в
Диапазон триака: IGT менее 6 мА
Емкость: 25pF-100mF (пожалуйста, разрядите конденсатор перед тестированием)
Резистор: 0,01-50MΩ
Индуктивности: 0,01 mH-20 ч
Мощность Напряжение: 3,7 V
Мощность: Встроенная перезаряжаемая литиевая батарея

Результаты измерений с использованием графического tft-дисплея (160x128)
Управление одной кнопкой
Автоматическое выключение (Настройка таймаута)
Встроенный литий-ионный аккумулятор высокой емкости
Обнаружение напряжения литий-ионного аккумулятора
Поддержка китайского и английского языков
Предупреждение: встроенный литий-ионный аккумулятор, строго запрещено погружать тестер в воду или рядом с источником тепла!
Предупреждение: для вашей личной безопасности, пожалуйста, строго соблюдайте спецификации и меры предосторожности для использования литий-ионных батарей!

Обнаружение транзисторов:
После завершения режима выключения или тестирования поместите тестовый компонент в тестовую зону транзистора тестового гнезда, нажмите на ручку блокировки, нажмите многофункциональную клавишу, тестер автоматически измеряет, и результат измерения отображается в конце теста.
Предупреждение: всегда разряжайте конденсатор перед подключением к тестеру! Тестер может быть поврежден перед включением!
Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

Размещение компонентов:
Тестовое гнездо делится на транзисторы и зоны тестирования диодов Зенера, как описано в 1,1.

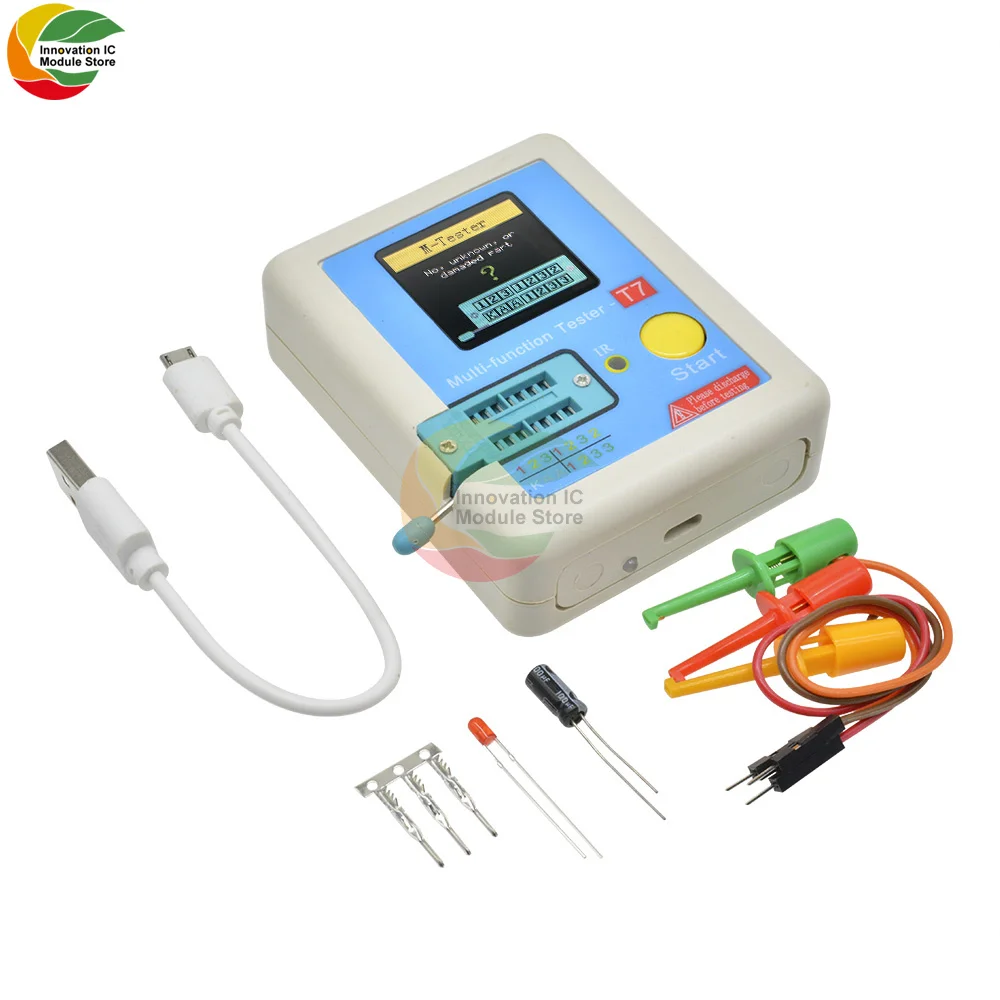

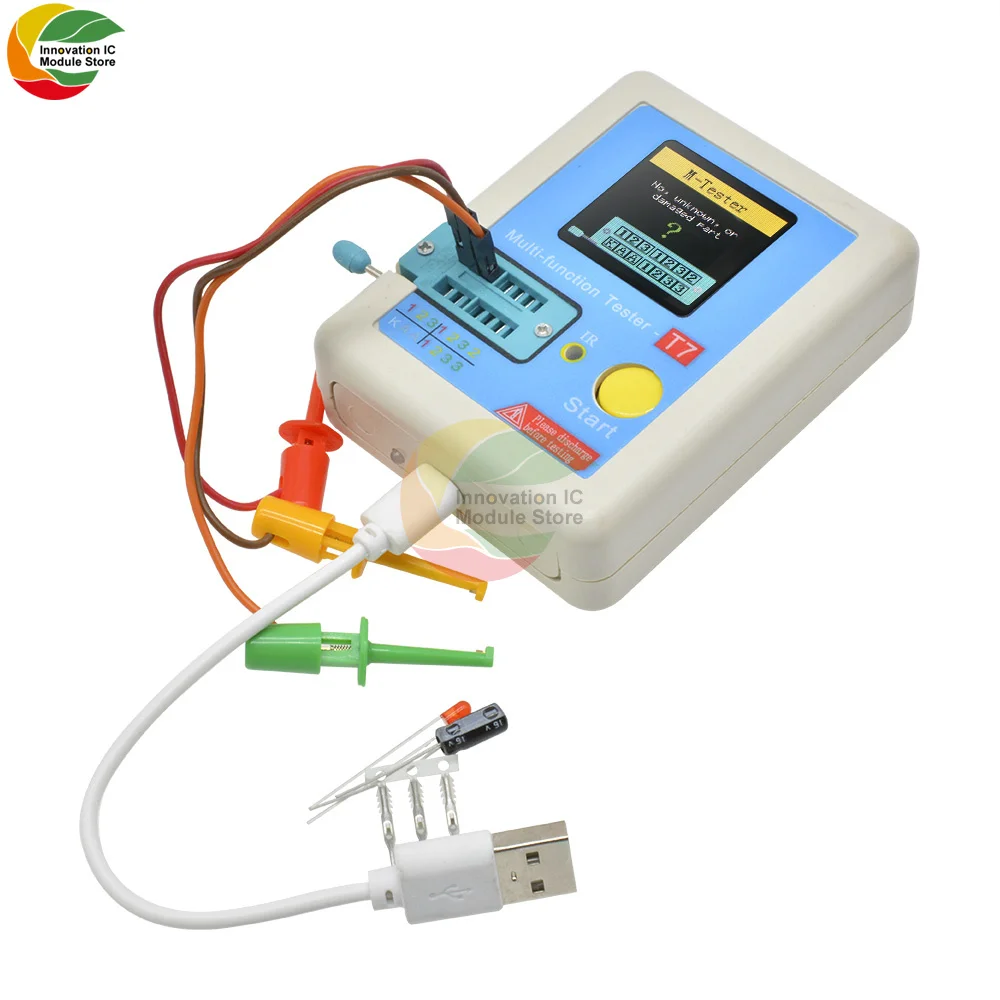

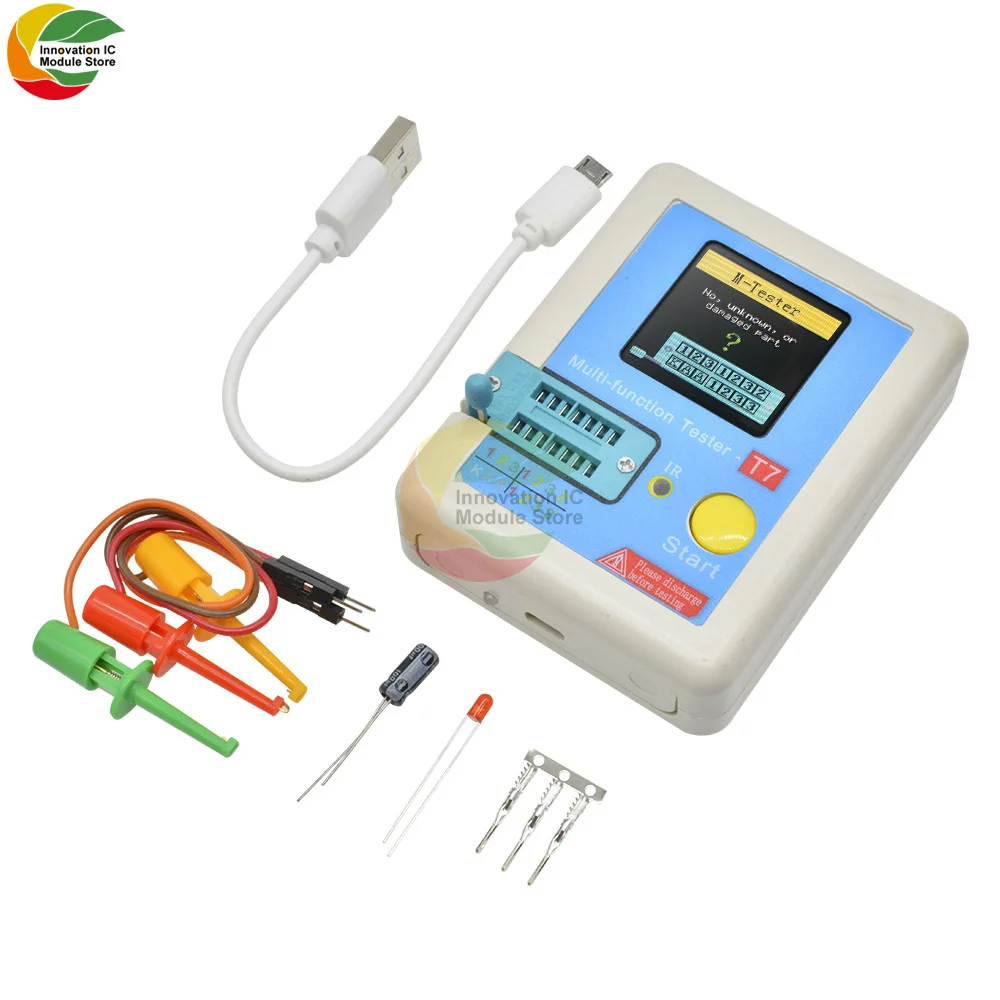

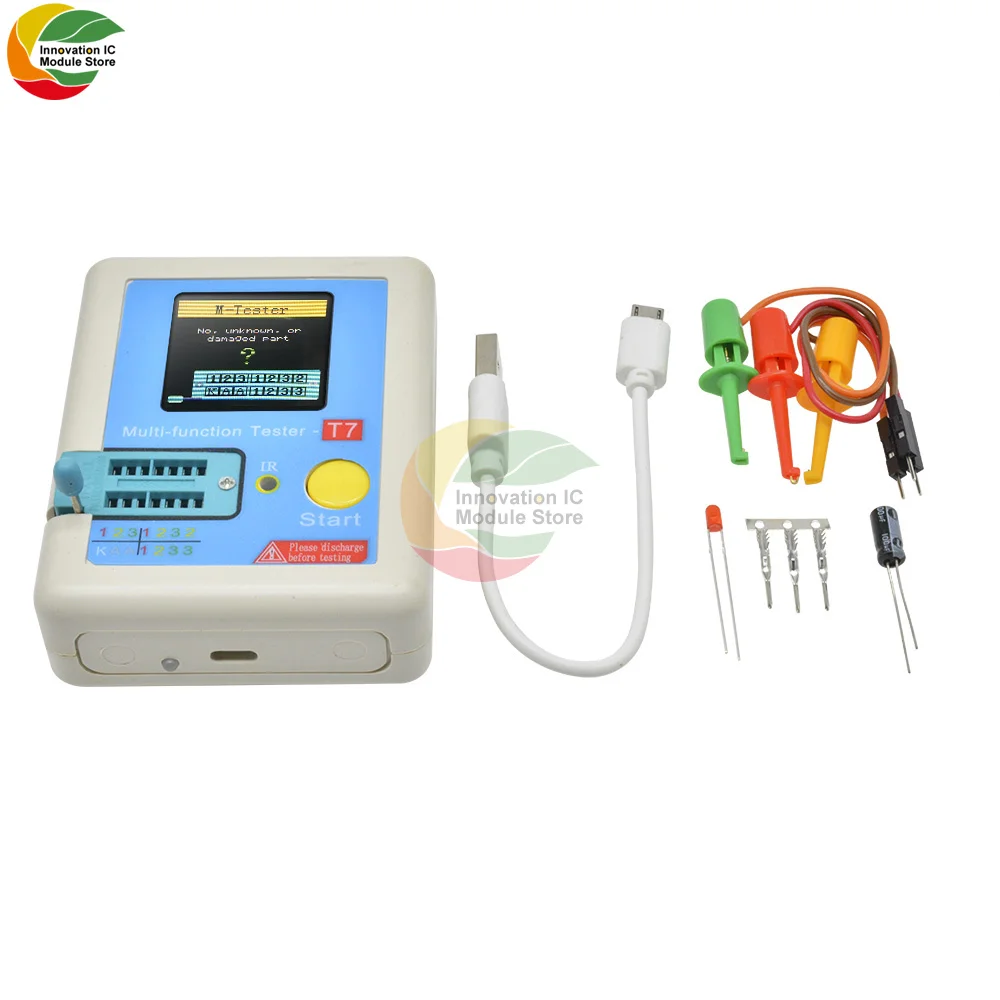

[LCR-TC7 тестер]

Характеристика:

Автоматическое обнаружение стабилитрон 0,01-30V.

Самопроверка с автоматической калибровкой.

Поддержка инфракрасного кодирования Hitachi.

ИК-дисплей формы волны.

Инфракрасная приемная инструкция.

Результаты измерений с использованием графического tft-дисплея.

Одна ключевая операция.

Автоматическое выключение (установка времени ожидания).

Встроенный литий-ионный аккумулятор большой емкости.

Обнаружение напряжения литий-ионного аккумулятора.

Используется для обнаружения NPN и PNP транзисторов, конденсаторов, резисторов, диодов, транзисторов, N-channel и P-канальные МОП-транзисторы, IGBTs, JFETs, ТРИАКОВ и аккумуляторов

Спецификация:

Развертки диапазон: 0,1 МГц

Напряжение: 3,7 V

Дисплей: 160*128 TFT

Диод диапазон: менее чем 4,5 V

Зенеровский диод: транзистор обнаружить область: 0,01-4,5 V

Зенеровский диод обнаружить область: 0,01-30 в

Диапазон триака: IGT менее 6 мА

Емкость: 25pF-100mF (пожалуйста, разрядите конденсатор перед тестированием)

Резистор: 0,01-50MΩ

Индуктивности: 0,01 mH-20 ч

Мощность Напряжение: 3,7 V

Аккумулятор: литий-ионный аккумулятор

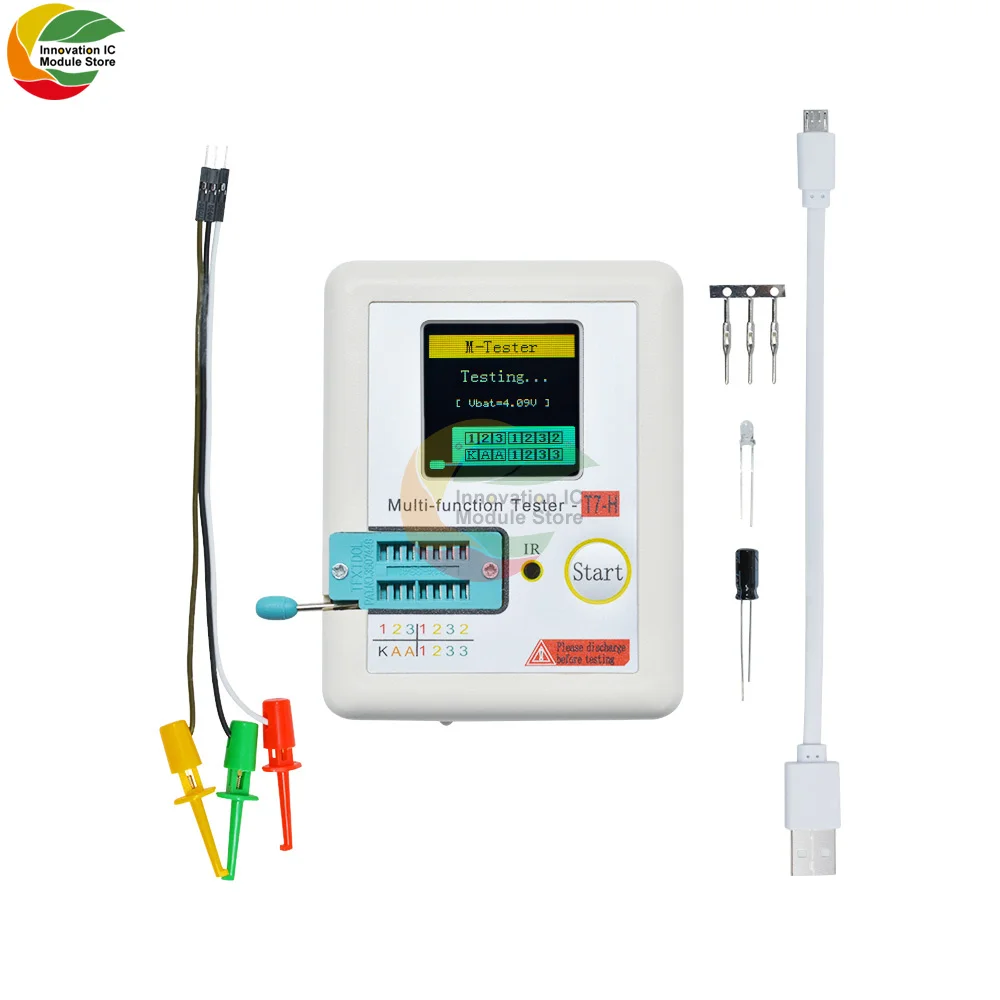

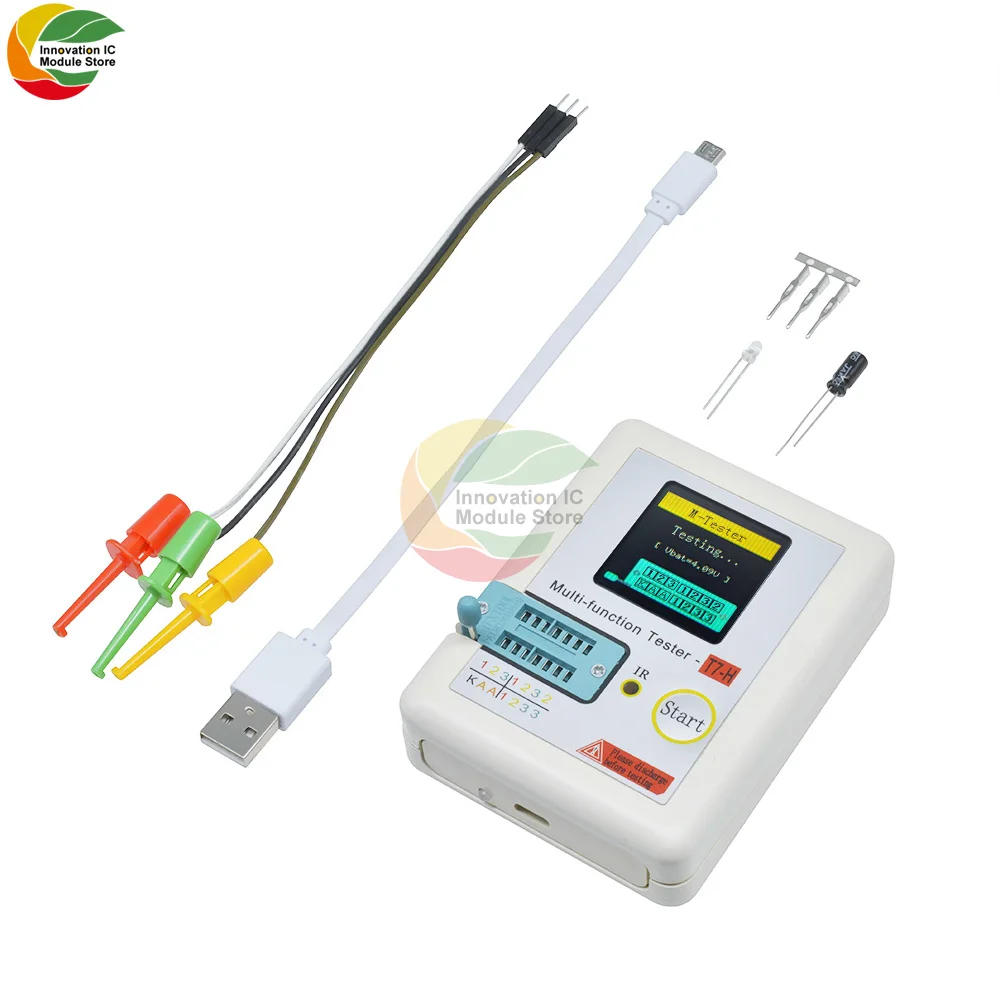

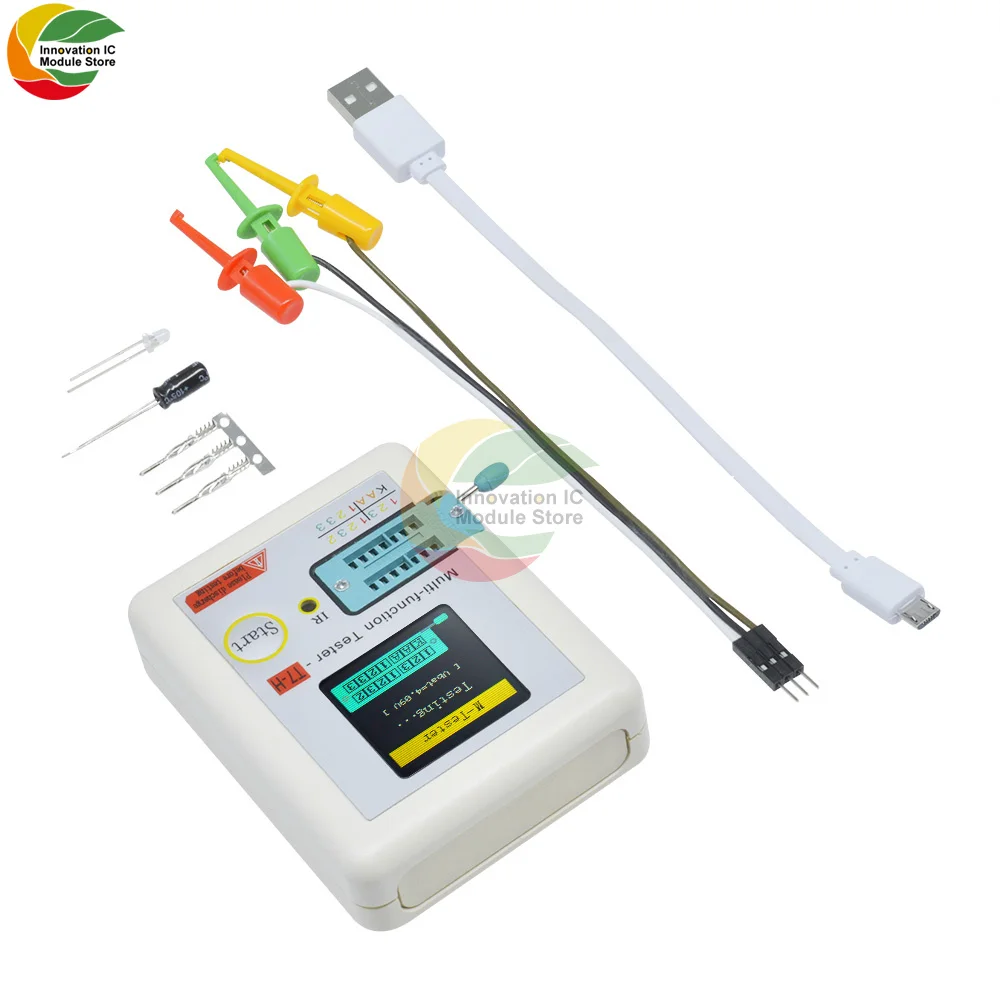

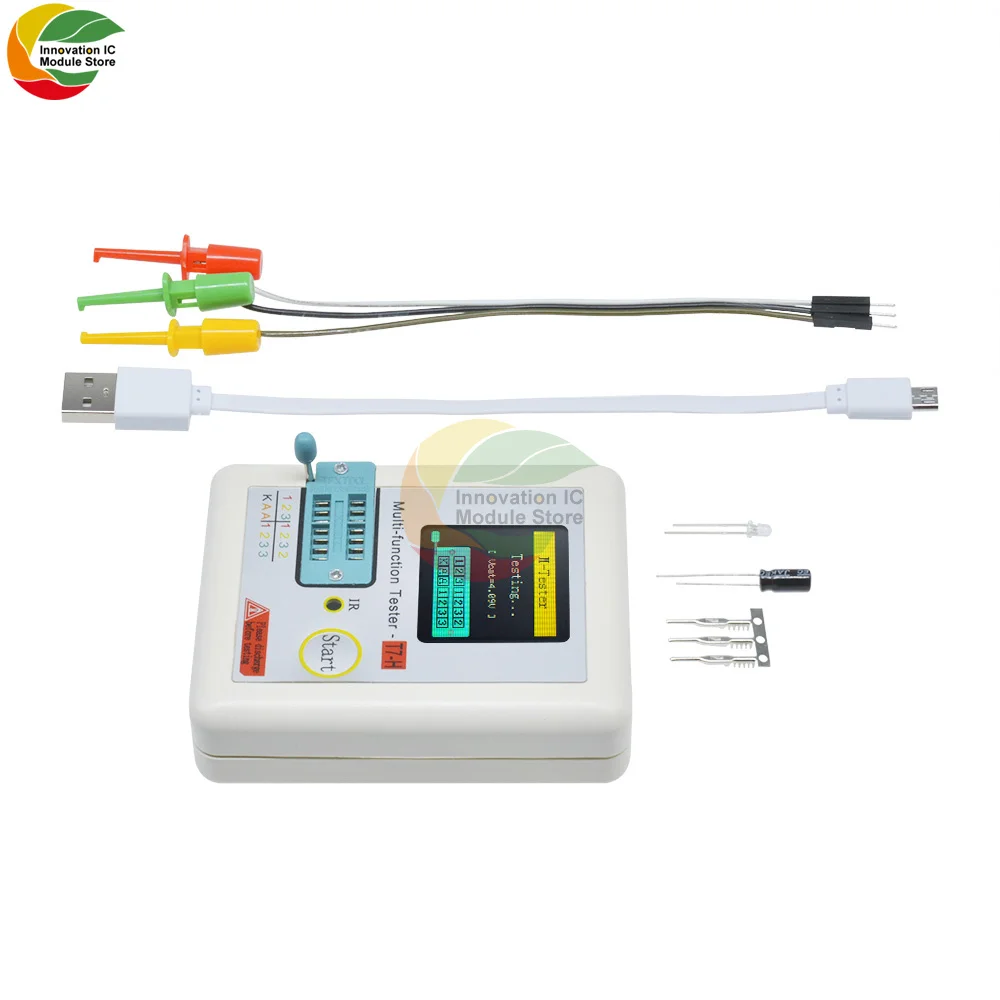

[TC-T7-H тестер]

Характеристика:
1. Автоматическое обнаружение стабилитрон 0,01-20V.
2. Самопроверка с автоматической калибровкой.
3. Поддержка инфракрасного кодирования.
4. Инфракрасный дисплей формы волны.
5. Инфракрасные инструкции по приему.
6. Результаты измерений отображаются на tft-графике.
7. Ключевая операция.
8. Автоматическое выключение (настройка времени ожидания).
9. Встроенный литий-ионный аккумулятор большой емкости.
10. Обнаружение напряжения литий-ионного аккумулятора.

Спецификация:
Цвет: белый
Конденсатор: 25pF-100mF (пожалуйста, разрядите конденсатор перед тестированием)
Резистор: 0,01-50MΩ
Катушка индуктивности: 0,01 mH-20 ч
Аккумулятор: 0,1-4,5 в
