MPPT 60A 80A 100A контроллер солнечного зарядного устройства LCD 12 24 36 48 60 72V высокая эффективность

Обзор продукта:

Контроллер подходит для автономной солнечной системы (независимая система),Может автоматически контролировать процесс зарядки и

Разряд. Процесс разрядки батареи оптимизирован контроллером,Который может продлить срок службы батареи и улучшить систему

Производительность. Комплексная электронная защитаМожет избежать повреждения контроллера в ошибках установки и сбоях системы.

Основные технические характеристики:

1.Эксклюзивный патент ---Типы поддержки всех типов батарей;

2.Двойной MCU дизайн с высокой скоростью и высокой производительностью;

3.Отличная теплоотдача и электромагнитная совместимость;

4.Максимальное отслеживание точки мощности ------MPPT (эффективность зарядки на 30% выше, чем тип PWM);

5.Принятие персонажа жидкокристаллического ЖК-дисплея и двухкнопочного интерфейса, полный дисплей меню и операции;

6.Гуманизированный интерфейс обзора, что делает работу более удобной;

7.Используйте силовой MOSFET в качестве переключателя, без каких-либо механических переключателей;

8.Интеллектуальный индикатор заряда батареи удобно позволяет пользователям проверять рабочее состояние аккумулятора;

9.Герметичная свинцово-кислотная, опционально два вида процедуры зарядки аккумулятора;

10.Внешний температурный датчик с высокой точностью компенсации температуры;

11.Настройка параметров-функция защиты от электричества, не нужно повторять настройки, очень

Удобно использовать;

12.С интуитивно понятным светодиодный дисплеем, который позволяет пользователям легко понять состояние работы солнечной батареи, батареи и нагрузки;

13.С защитой от перезаряда, переразряда, перегрузки, электронной защиты и обратной батареи;

14.Защита от освещения.

Таблица параметров:

Напряжение системы (аккумулятор)

12 В

24 В

36 В

48 В

60 в

72 в

Режим управления

MPPT --- (эффективность зарядки 30% высокий, чем оригинальный PWM Тип

Типы батарей

Поддержка всех типов батарей

Системный ток

60A / 80A / 100A

Потеря без нагрузки

<10 мА

Входное напряжение солнечной энергии

<= 36 В

<= 55 в

<= 75 в

<= 100 в

<= 120 в

<= 150 в

Защита от перенапряжения

16,5 V ± 1%

33,0 В ± 1%

49,5 В ± 1%

66,0 В ± 1%

82,5 В ± 1%

99,0 В ± 1%

Восстановление перенапряжения

15,0 В ± 1%

30,0 В ± 1%

45,0 В ± 1%

60,0 В ± 1%

75,0 В ± 1%

90,0 В ± 1%

Напряжение зарядки баланса

14,6 В ± 1%

29,2 В ± 1%

43,8 В ± 1%

58,4 В ± 1%

73,0 В ± 1%

87,6 В ± 1%

Увеличение напряжения зарядки

14,4 V ± 1%

28,8 В ± 1%

43,2 В ± 1%

57,6 В ± 1%

72,0 В ± 1%

86,4 В ± 1%

Напряжение поплавкового заряда

13,8 В ± 1%

27,6 в ± 1%

41,4 В ± 1%

55,2 В ± 1%

69,0 В ± 1%

82,8 В ± 1%

Зарядное возвращаемое напряжение

13,3 V ± 1%

26,6 В ± 1%

39,9 В ± 1%

53,2 В ± 1%

66,5 В ± 1%

79,8 В ± 1%

Защита от перенапряжения

11,1 В ± 1%

22,2 В ± 1%

33,3 В ± 1%

44,4 В ± 1%

55,5 В ± 1%

66,6 В ± 1%

Напряжение возврата при разрядке

12,8 V ± 1%

25,6 В ± 1%

38,4.0 В ± 1%

51,2 В ± 1%

64,0 В ± 1%

76,8 В ± 1%

Ночное идентификационное напряжение

3,0 V ± 1%

6,0 V ± 1%

9,0 В ± 1%

12,0 В ± 1%

15,0 В ± 1%

18,0 В ± 1%

Дневное идентификационное напряжение

7,0 V ± 1%

14,0 В ± 1%

21,0 В ± 1%

28,0 В ± 1%

35,0 В ± 1%

42,0 В ± 1%

Температура cmpensation

4.0mv/°C/2В

Защита от перегрузки, короткого замыкания

1,25 раз номинальный ток 30 с; 1,5 раз номинальный ток 10 с Защита от перегрузки ≥ 3 раза номинальный ток защита от короткого замыкания

Рабочая температура

-25 ° Cto + 60 °C

Степень защиты

IP30

Общий размер

150 мм * 135 мм * 63 мм

Вес

1,45 кг

Дисплей подключения системы:

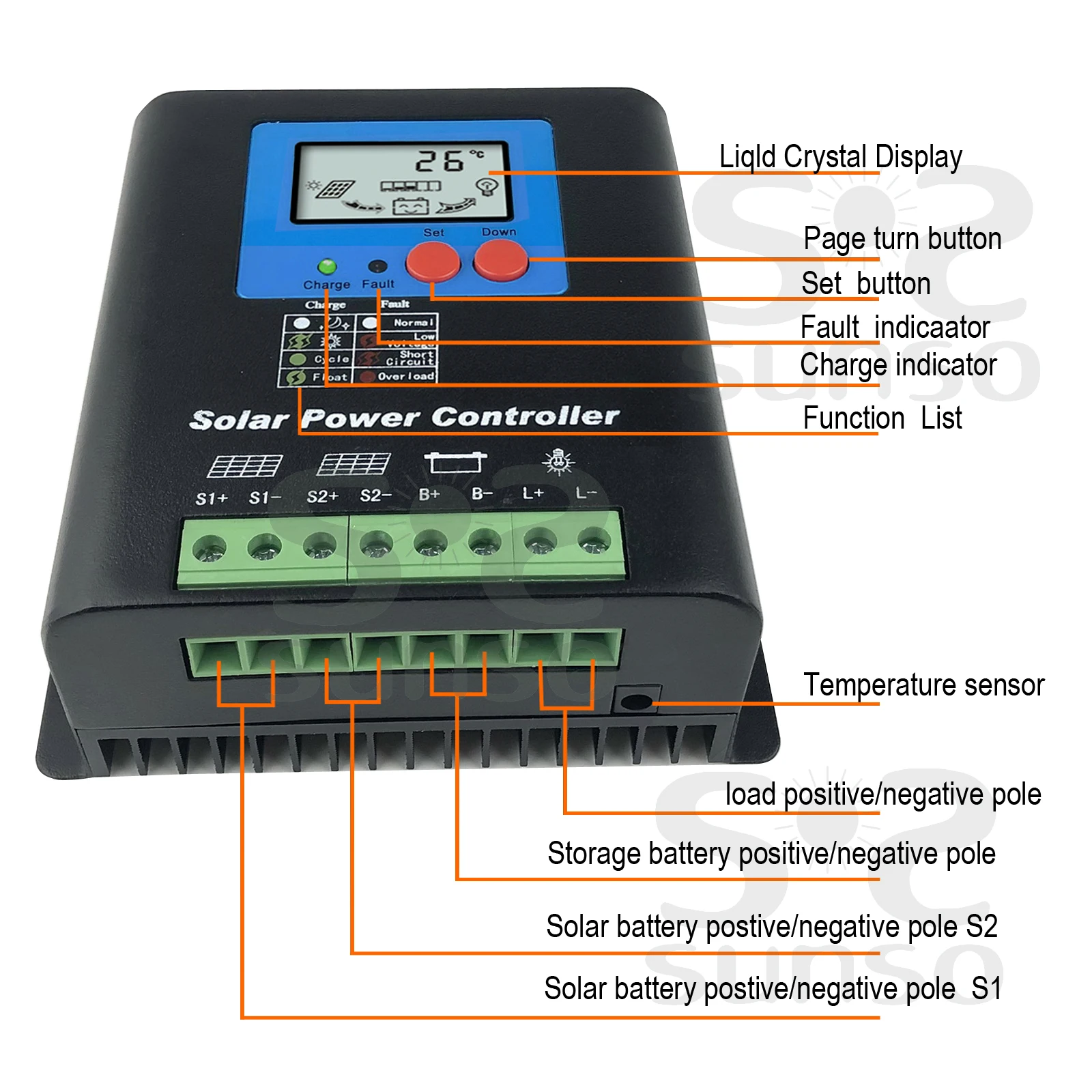

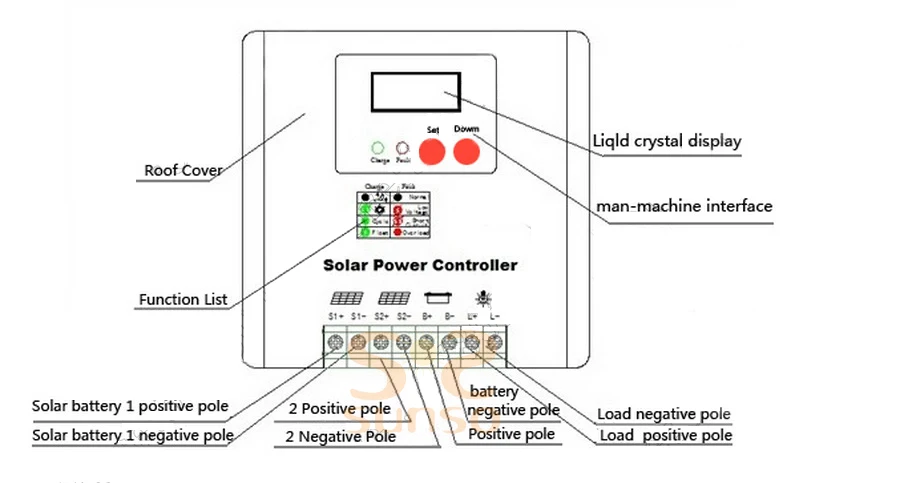

Фигурка панели контроллера

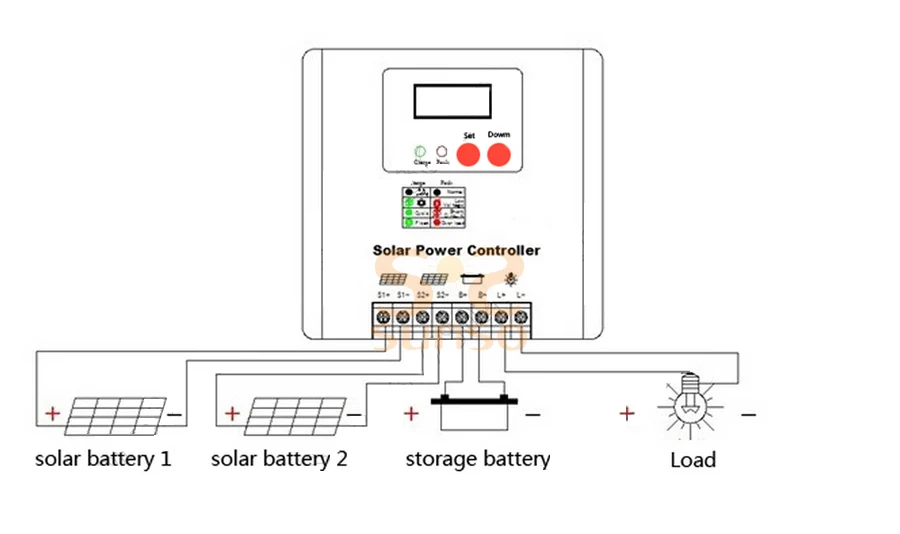

Схема проводки

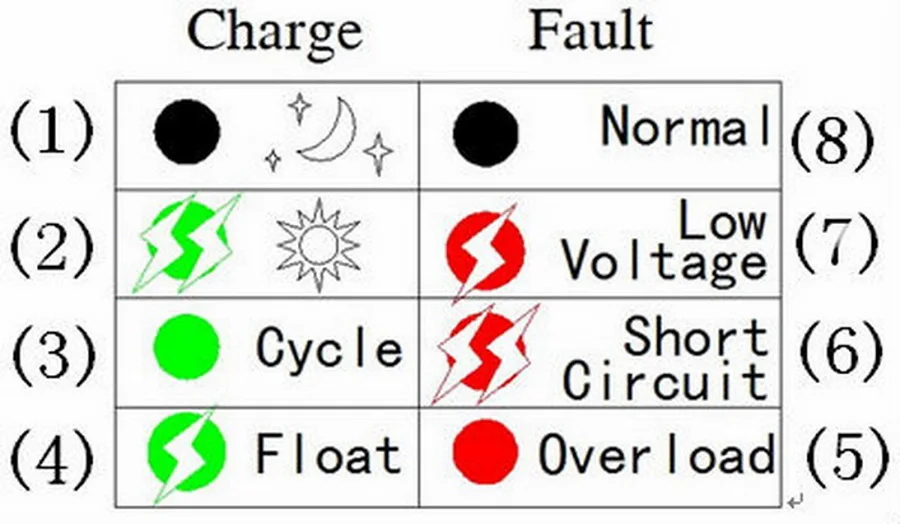

Спецификация светодиодный светильник

Светодиодный

Модель

Функция

Рисунок

Зарядка

Скидка

Ночью или не удалось подключить аккумулятор

(1)

Светильник, как правило

Обычная зарядка

(3)

Медленная вспышка

Поплавковый заряд

(4)

Двойная вспышка

Дневное (без зарядки)

(1)

Защита

Красная лампа в медленной вспышке

Линия нагрузки под напряжением или защитой от высокого напряжения

(7)

Красная лампа в двойной вспышке

Защита от короткого замыкания

(6)

Красный свет лампы для длительного времени

Защита от нагрузки

(5)

Скидка

Нормальная работа

(8)

Точечный светильник-петля

Напряжение электрической автоматической идентификационной батареи в контроллере в среднем

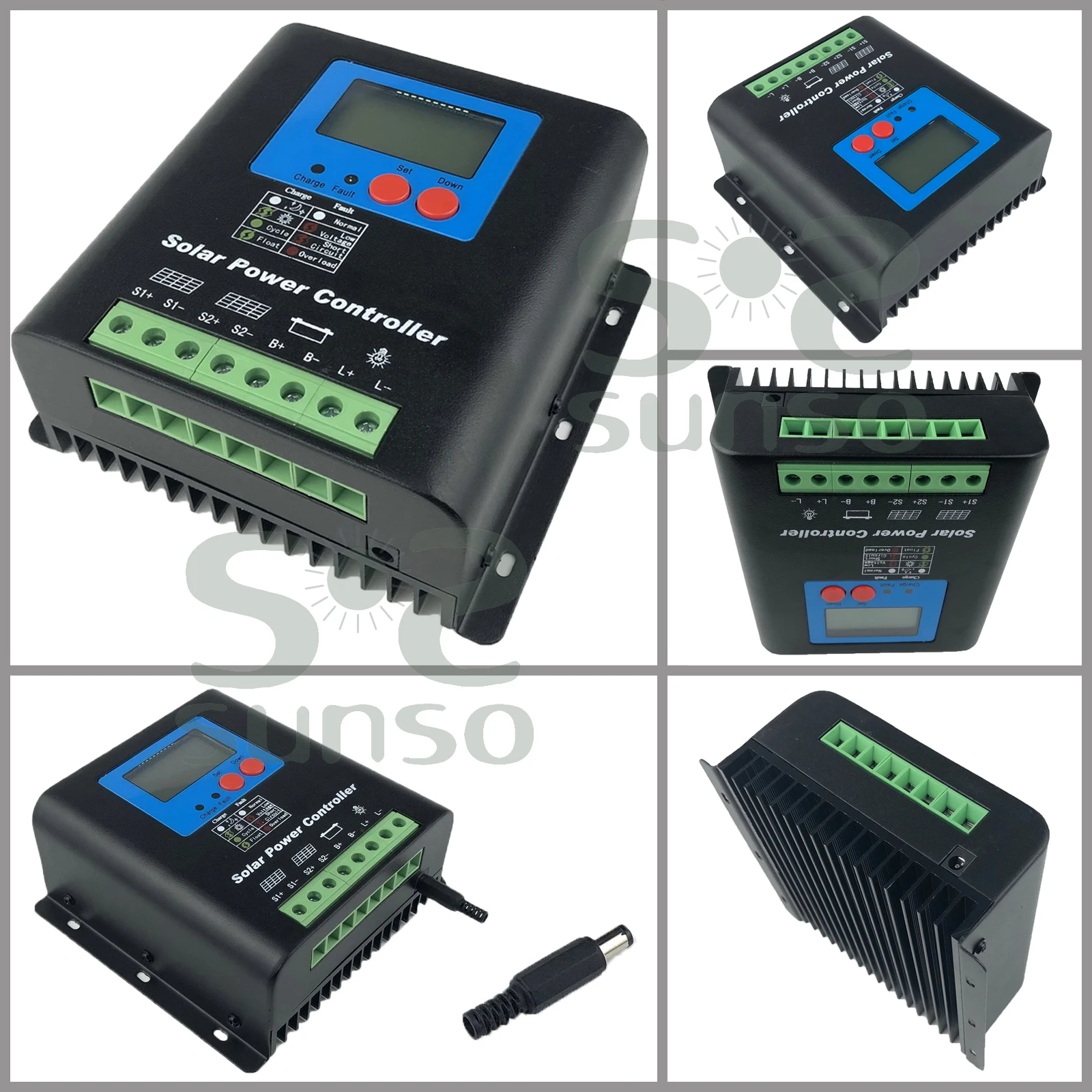

Фотографии товара:
