Скачиваемая линия встроенная скачиваемая Cpld/fpga может быть выслана |

Скачиваемая линия встроенная скачиваемая Cpld/fpga может быть выслана |

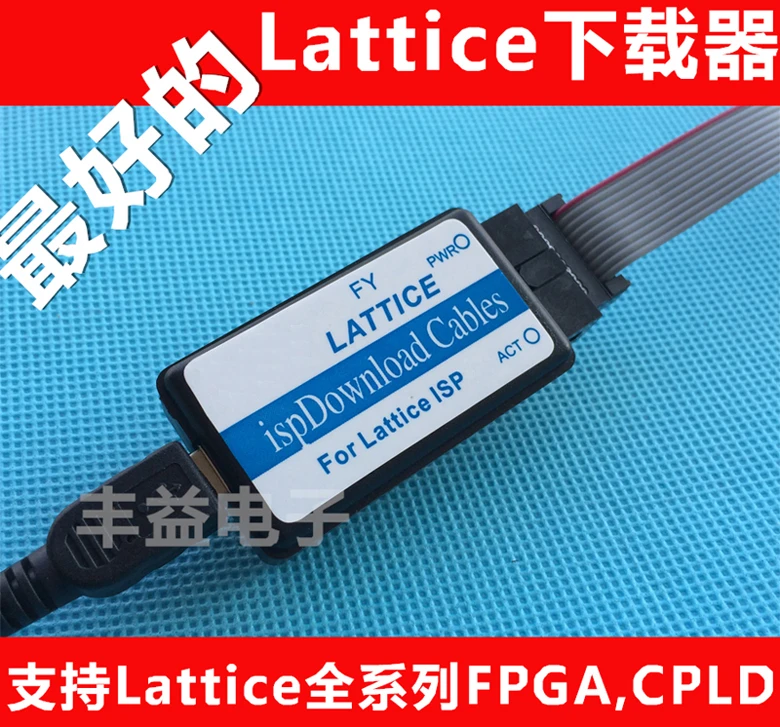

Этот продукт принимает Оригинальное решение USB для загрузки кабеля решетки, которое идеально и плавно поддерживает все среды развития решетки, включая решетки алмаза, решетки программиста, решетки ISPVM системы...

Вышеуказанное программное обеспечение предоставляется в качестве подарка и предоставляется в виде ссылки на веб-диск.

Поддерживает все текущие решетки CPLD/FPGA.

Характеристики:

1. Гарантия качества для решения решетки чип для обеспечения совместимости и стабильности загрузки.

2. Нет необходимости устанавливать драйвер отдельно, непосредственно поддерживает алмазную/ispLever6.x/7.x/ классическую версию, различные версии ispVM.

3. Поддержка полной серии решетки FPGA, таких как SC/SCM/XP/XP2/EC/ECP2/ECP2M/MachXO/MachXO2 серии, и т. Д.

4. Поддержка решетки полной серии CPLD, таких как серии 1000/2000/4000 и т. Д.

5. Стандартный мини-интерфейс USB, используйте стандартный usb-кабель для подключения к ПК.

6. Источник питания USB, не требует поддержки внешнего источника питания.

7. Питание для части интерфейса происходит от целевой платы для обеспечения сильной совместимости!

8. Поддержка JTAG, внутренней вспышки, SPI FLASH и других режимов программирования.

9. Поддержка WIN 2K, WIN XP, WIN7 32, WIN7 64 и других операционных систем.

10. Поддержка LSC ISPVM, решетки DEMIOND, решетки ISPEVER и решетки программиста, все эти среды развития решетки были на самом деле протестированы!

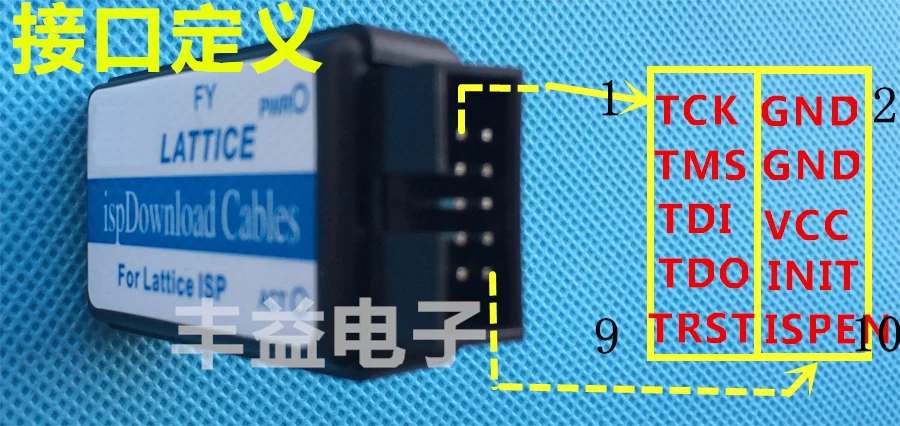

Описание контактной связи:

⑴. SCLK/TCK подключается к SCLK/TCK pin чипа.

Gn, GND общая земля загрузчика и целевой платы, его внутренние контакты 2, 4 подключены, И один из контактов 2 и 4 должен быть подключен к земле целевой платы при использовании.

⑶, Режим/TMS соединен с режимом/TMS pin чипа.

Gn, GND загрузчик также является общей базой целевой платы, и его внутренние контакты 2, 4 подключены. При использовании необходимо подключить один из контактов 2 и 4 к земле целевой платы.

⑸ SDI/TDI подключен к SDI/TDI pin чипа.

⑹. VCC используется для определения того, включена ли целевая плата, подключенная к загрузчику. Он не используется для питания целевой платы. Официальный загрузчик не имеет возможности поставить питание на контрольную плату. Это требует внимания.

⑺. SDO/TDO подключается к SDO/TDO pin чипа.

⑻. При загрузке и отладке некоторых чипов Инти должен подключаться к этому контакту, а не к каждому чипу.

⑼. TRST должен быть подключен к этому контакту при загрузке и отладке некоторых чипов, не каждый чип должен быть подключен.

⑽, PROG/ispEN необходимо подключить этот pin, когда некоторые чипы загружаются и отлажены, не каждый чип должен быть подключен

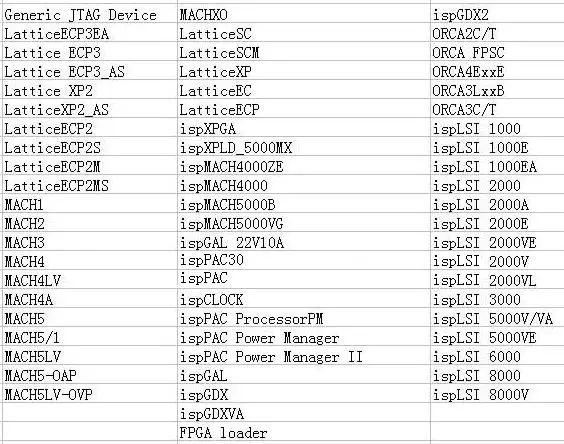

Список поддерживаемых устройств (полная серия supportLATTICE):

▇Machxocond:

LCMXO256 LCMXO640 LCMXO1200 LCMXO2280

▇Ispmach4000содержит:

IspMACH4032V/B/C ispMACH4064V/B/C
IspMACH4128V/B/C ispMACH4256V/B/C
IspMACH4384V/B/C ispMACH4512V/B/C

▇IspMACH 4a5содержит:
M4A3-32/32 M4A5-32/32 M4A3-64/32 M4A5-64/32 M4A3-64/64
M4A3-96/48 M4A5-96/48 M4A3-128/64 M4A5-128/64
M4A3-192/96 M4A5-192/96 M4A3-256/128 M4A5-256/128
M4A3-256/192 M4A3-256/160
M4A3-384/XXX M4A3-512/XXX

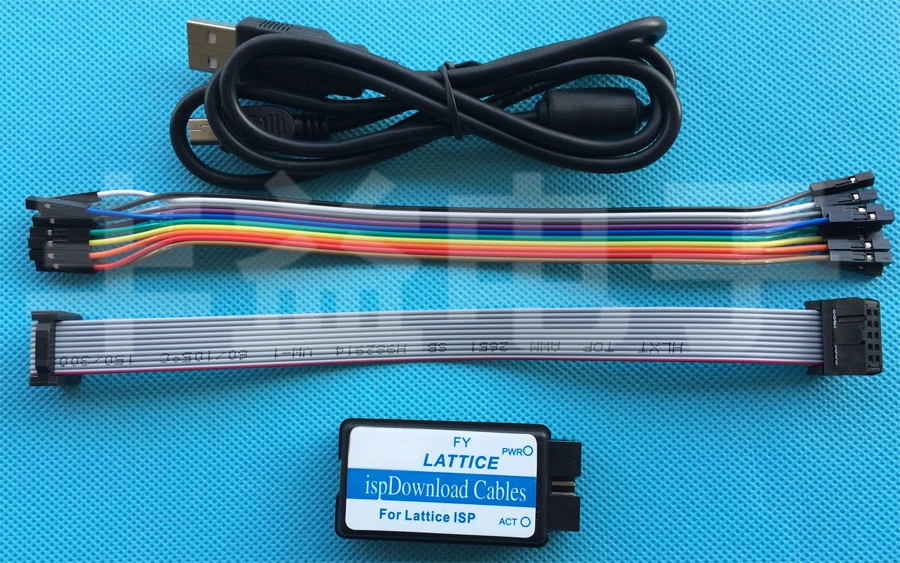

Список доставки:

1. LATTICE-IC usb-хост для загрузки.

2. Высокоскоростной соединительный кабель USB 2,0.

3. 10PIN 2,54 мм Шаг JTAG подключение.

4,10 DuPont соединение с одиночными акциями.

5. CD-ROM данных (укажите адрес загрузки)
