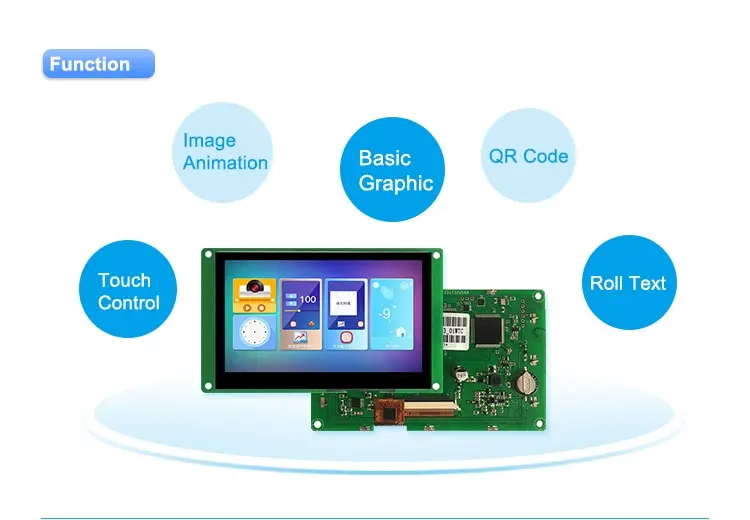

Модель ЖК-модуля DWIN 5 дюймов HMI 800*480 коммерческие классы Arduino умная сенсорная

Модель ЖК-модуля DWIN 5 дюймов HMI 800*480 коммерческие классы Arduino умная сенсорная

Особенности:

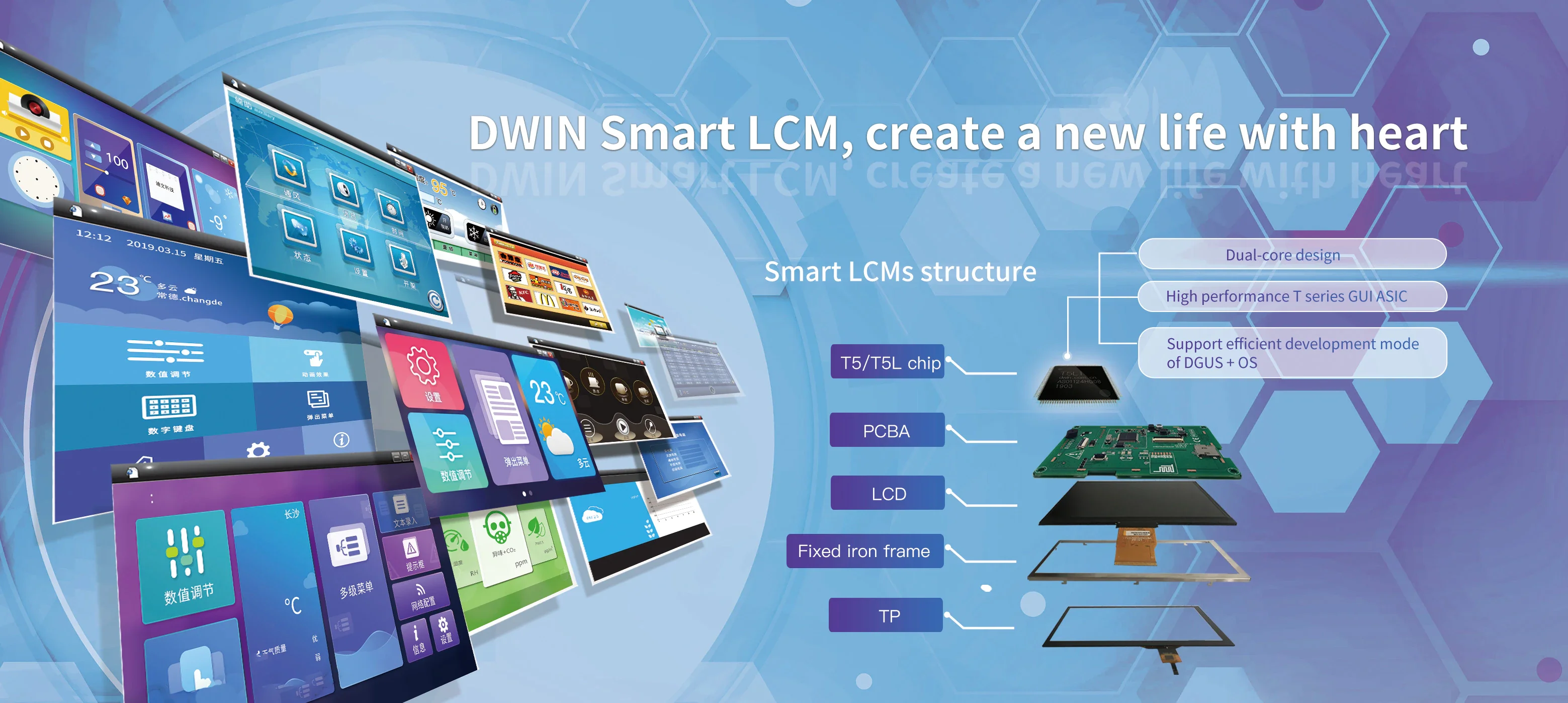

На основе T5L ASIC 5,0 дюймов, 800xRGBx480, 16,7 М цвета, TN, RTP, стандартный набор инструкций (TA) / DGUSⅡ система

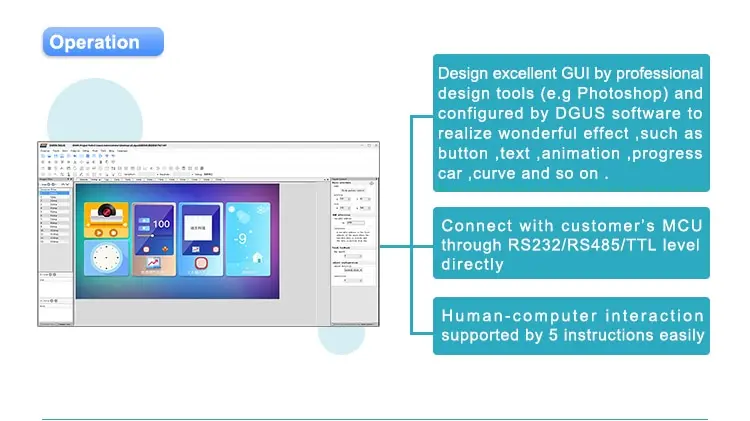

● Запуск системы DGUS II, коммерческий класс.

● 5,0 дюймов 480xRGBx80 0 Пиксели разрешение 24 бит Цвета.

● Нет сенсорного экрана/резистивный сенсорный экран/емкостный сенсорный экран опционально;

● 10pin1.0мм FCC соединительный провод, поддержка TTL интерфейса;

● Простой дизайн, 16 Мб флэш-памяти, 128 Кб оперативной памяти, 512кб или флэш-дисплей HMI Smart.

● Высокий стандарт TFT LCD ,TN панель. Угол обзора 70 °/70 °/50 °/70 ° (L/R/U/D).

● При аварийных сбоях продукта вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в норму.

О DWIN:

Основные технологии взаимодействия человека-машинки, технология DWIN в основном для промышленной ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, обеспечивают решение всей линейки продукции, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, предлагаем панель HMI, промышленный дисплей s, интерактивная сенсорная панель, емкостный/резистивный сенсорный экран s. Наши сенсорные панели размерный ряд входят размеры от 1,54 дюймов до 21,5 Дюймов, может быть применена к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Мы можем быть вашим лучшим партнером для двойной выгоды.

Дисплей

Цвет

24 бит 8R8G8B

Область отображения (А. А)

108,0 мм (Ш) × 64,8 мм (В)

Разрешение

800 × 480

Подсветка

Светодиодный

Яркость

DMG80480C050-03WN: 300 нит
DMG80480C050-03WTR: 250 нит
DMG80480C050-03WTC:250 нит

Напряжение и ток

Напряжение питания

4,5 ~ 5,5 V, типичное количество 5V

Рабочий ток

VCC = + 5V, Подсветка, 240mA

VCC = + 5V, Подсветка, 70mA

Проверка надежности

Рабочая температура

-20 ℃ ~ 70 ℃ (12V @ 60% RH)

Температура хранения

-30 ℃ ~ 80 ℃

Рабочая влажность

10% ~ 90% относительной влажности

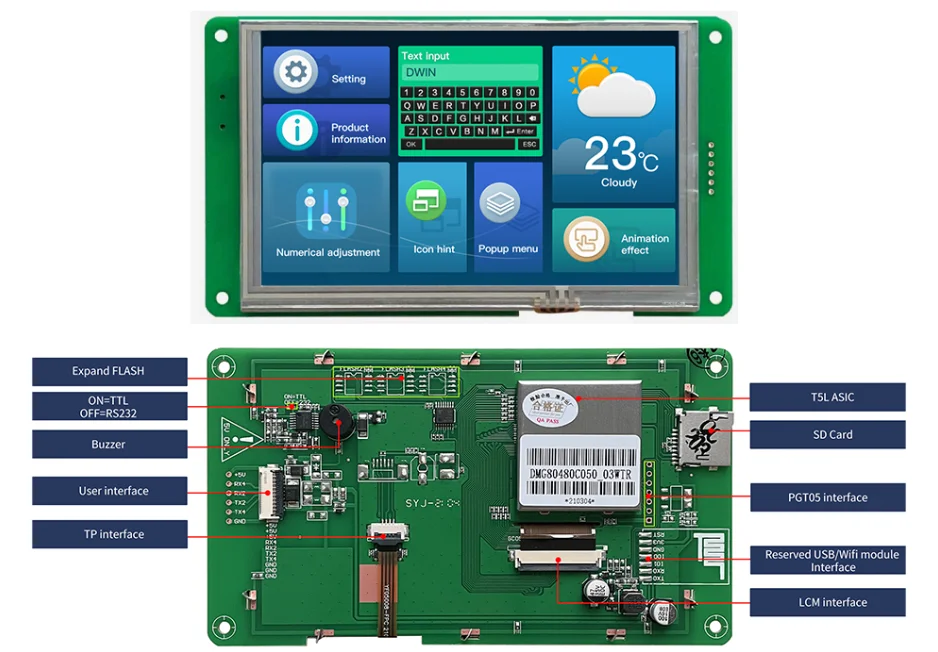

Интерфейс

Пользовательский интерфейс

10pin_1.0мм запирающаяся розетка для источника питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/s

Вспышка

16 мегабайт, ни флэш-память, для шрифтов, изображений и аудиофайлов. Переписать цикл: Более 100000 раз

Зуммер

3V пассивный зуммер. Мощность: <1 Вт

Интерфейс SD

FAT32. Файлы для загрузки с помощью sd-интерфейса могут отображаться в статистическом режиме. Скорость загрузки: 4 Мб/с

Резервный интерфейс модуля

Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления
USB модуль: Загрузка файлов с помощью USB флэш-диска

Интерфейс PGT05

При аварийных сбоях продукта вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта к нормальному

Баудрат

3150 ~ 3225600bps

Выходное напряжение

Выход 1: 2,7 ~ 3,2 В

Выход 0: 0,1 ~ 0,4 в

Входное напряжение

Вход 1: 2,4 ~ 5,5 V

Вход 0: 0 ~ 1,0 В

Периферийное устройство

DMG80480C050-03WN

Зуммер, модуль Wi-Fi 10

DMG80480C050-03WTR

Резистивная сенсорная панель, зуммер, модуль Wi-Fi 10

DMG80480C050-03WTC

Емкостная сенсорная панель, зуммер, модуль Wi-Fi 10

Размеры

Размеры

220 мм (Д) × 160 мм (Ш) × 47 мм (В)

Вопросы и ответы

Вопрос 1:

Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?
Ответ:

Нет, сначала следует обновить программу до ЖК-дисплея, а затем собрать ее.
Шаг 1, проверьте программную платформу экрана, указанную в таблице данных.
Шаг 2, используйте правильный SDK разработки (различные платформы используют различные SDK) для завершения разработки.
Шаг 3, обновление программы и тестирования программного обеспечения
Шаг 4, когда тест в порядке, соберите его на машине.

Вопрос 2:

В каких отраслях используется ЖК-дисплей DWIN?
Ответ:

Косметическая машина, физиотерапия, здоровье и фитнес, медицинское лечение, Лечение воздуха, контроль воздуха, транспортировка (автомобильные и судовые инструменты), инструменты и аппаратура автоматизация, электричество, очистка воды, IC дизайн и производство, кухонные приборы (соковыжималка, духовка, машина для льда, машина для мороженого, кухонный вентилятор), новая энергия (фотоэлектрическая, Ветряное электричество, зарядная свая), бытовая техника…

Вопрос 3:

Нужен ли продукт DWIN минимальный заказ при покупке?
Ответ:

Нет минимального заказа для стандартного продукта.

Вопрос 4:

Будет ли у DWIN онлайн техническая поддержка?
Ответ:

Да, конечно, ниже вы можете получить техническую поддержку.
-Whatsapp: + 86 19192113166
-Служба поддержки клиентов электронная почта: dwinhmi@dwin.com.cn

-DWIN Developer Forum://forums.dwin-global.com/

Международный веб-сайт://www.dwin-global.com/
-Оставьте нам сообщение на Aliexpress.
