DWIN, разрешение 480*800 пикселей, IPS-TFT-LCD

Особенности:

● На основе T5L0, запуск системы DGUS II, промышленного класса;

● Нет сенсорного LCM/резистивный Uart сенсорный экран/емкостный сенсорный дисплей опционально;

● 3,5 дюймов, 480*800 пикселей, 262K цветовой гамме, IPS-Экран-ЖК-дисплей, широкий обзор угол;

● С формальным покрытием;

● Интерфейс LCM, fpc40_0.5мм, интерфейс 3SPI + RGB;

● Угол обзора: широкий угол обзора, 85 °/85 °/85 °/85 °(L/R/U/D);

● Файлы для загрузки с помощью sd-интерфейса могут отображаться в статистическом режиме.

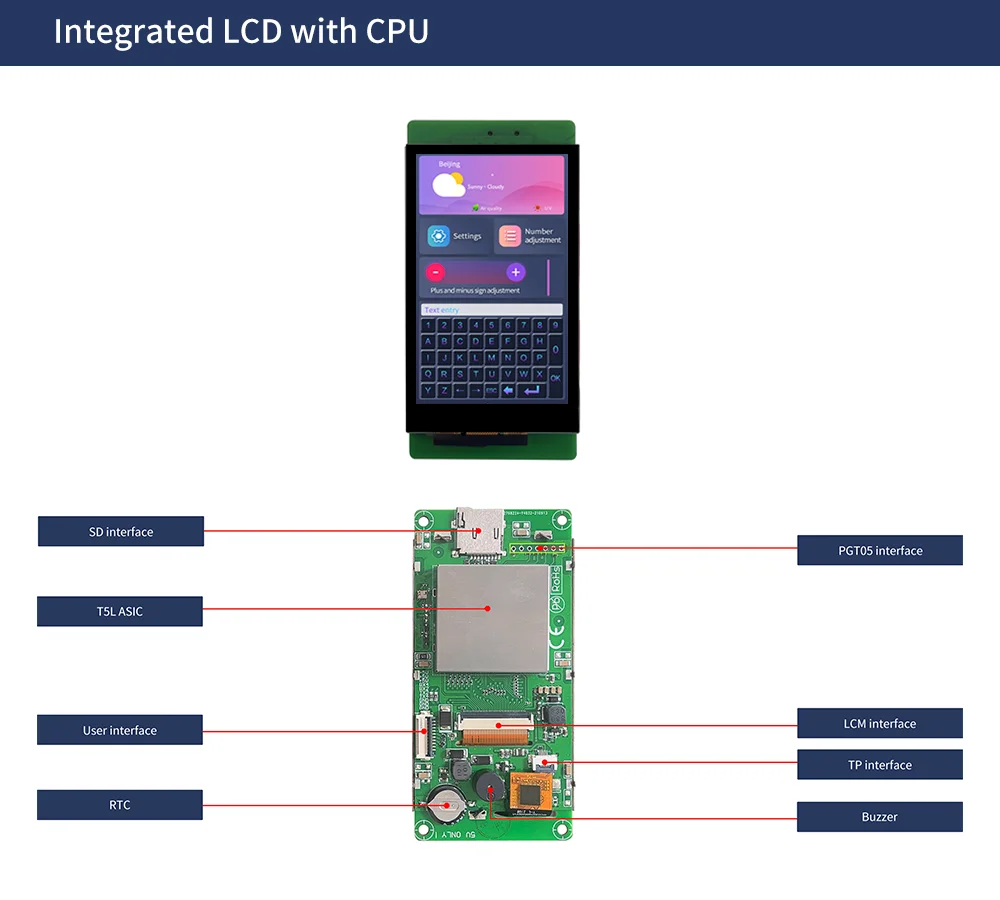

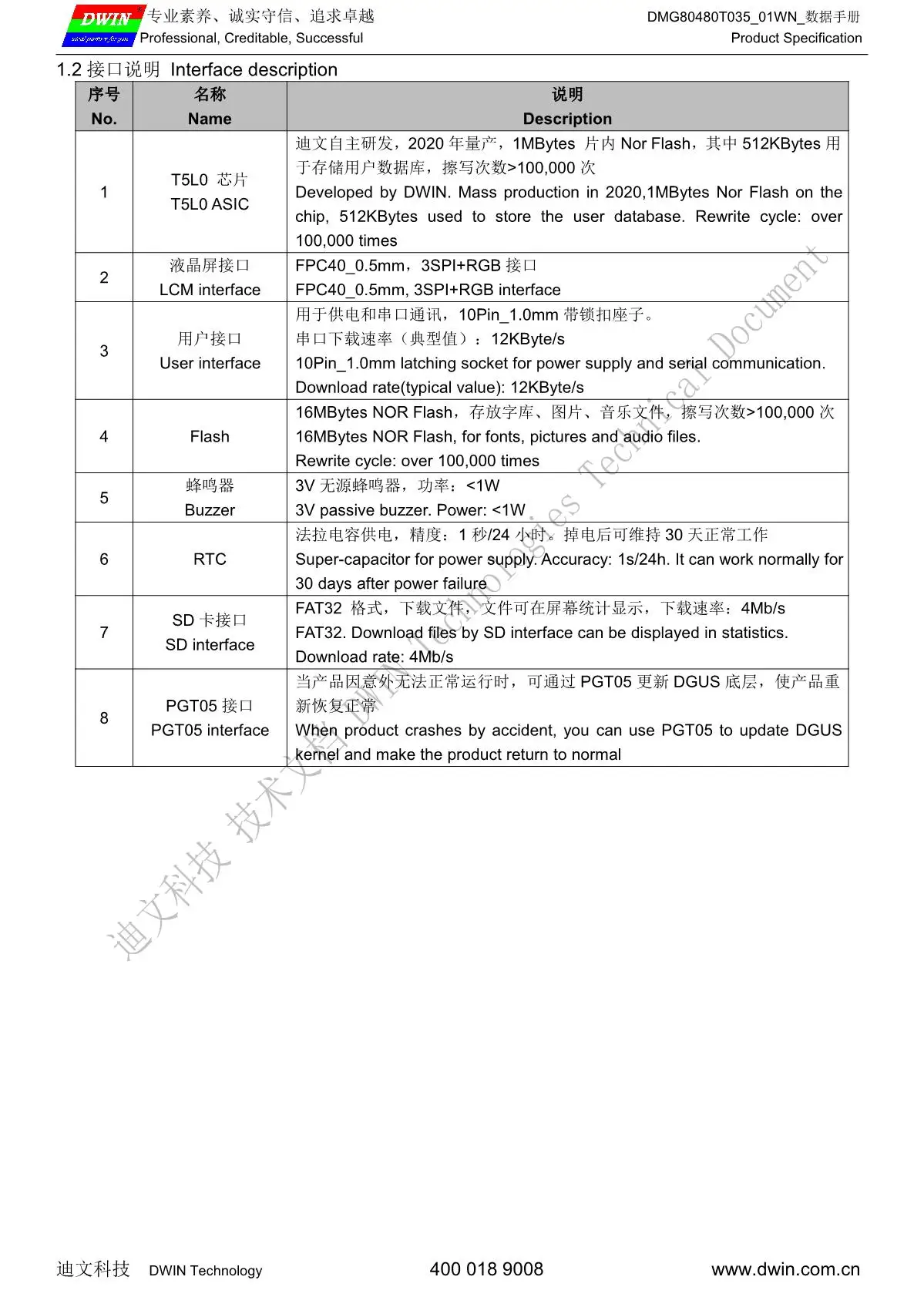

ASIC информация

T5L0 ASIC

Разработано компанией DWIN. Массовое производство в 2020,1 мегабайт Nor

Вспышка на чипе, 512 Кбайт используется для хранения базы данных пользователя.

Переписать цикл: Более 100000 раз

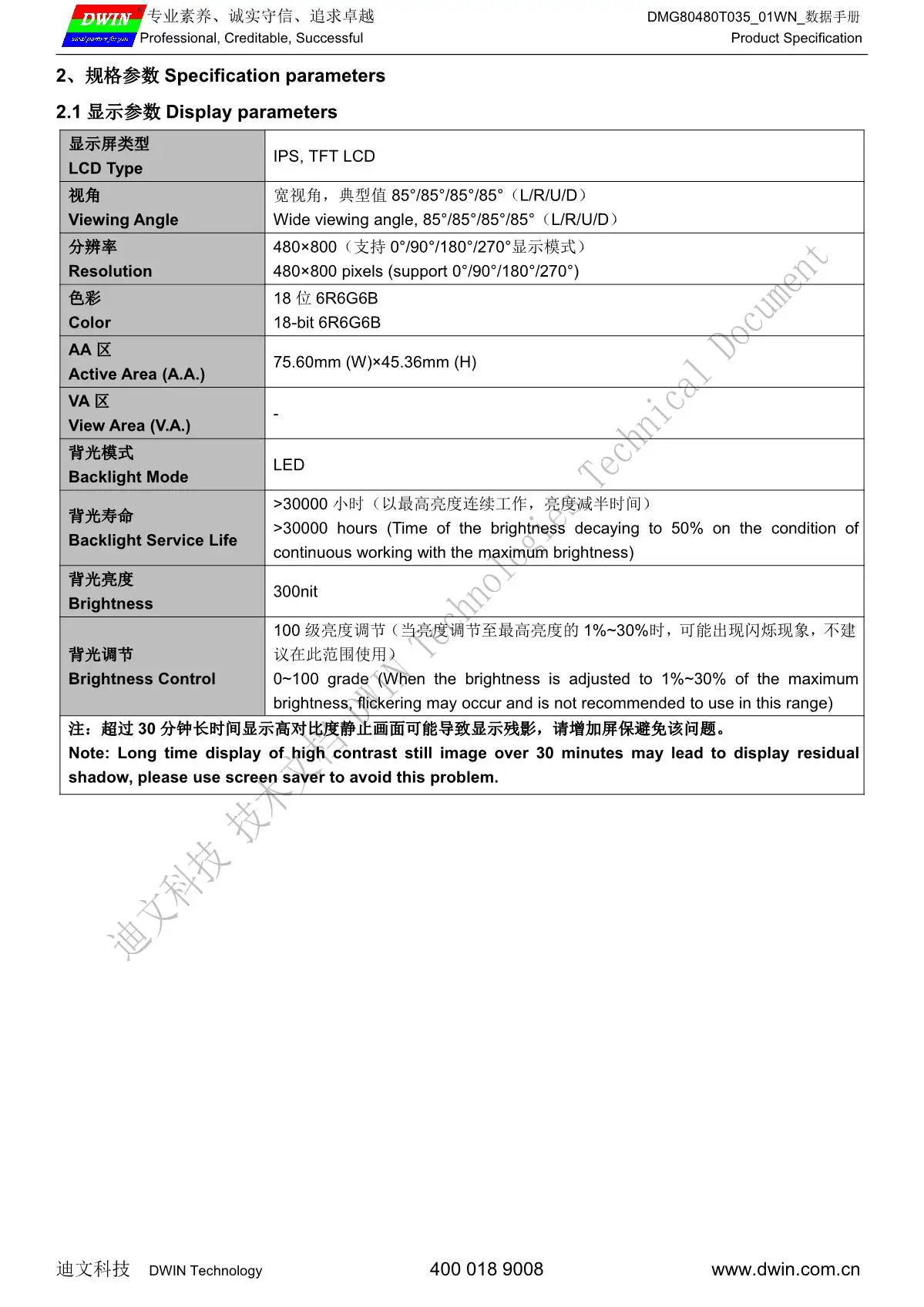

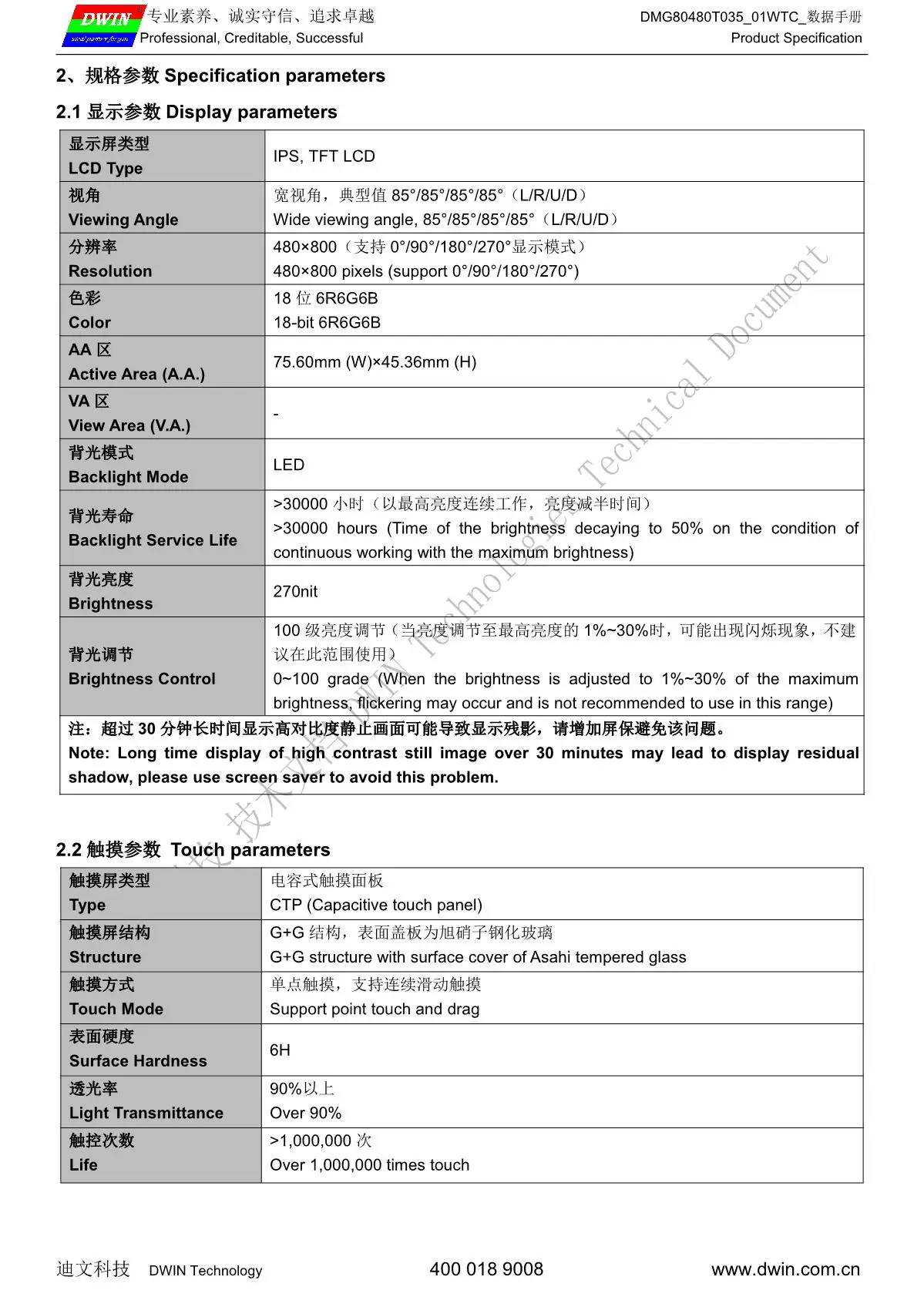

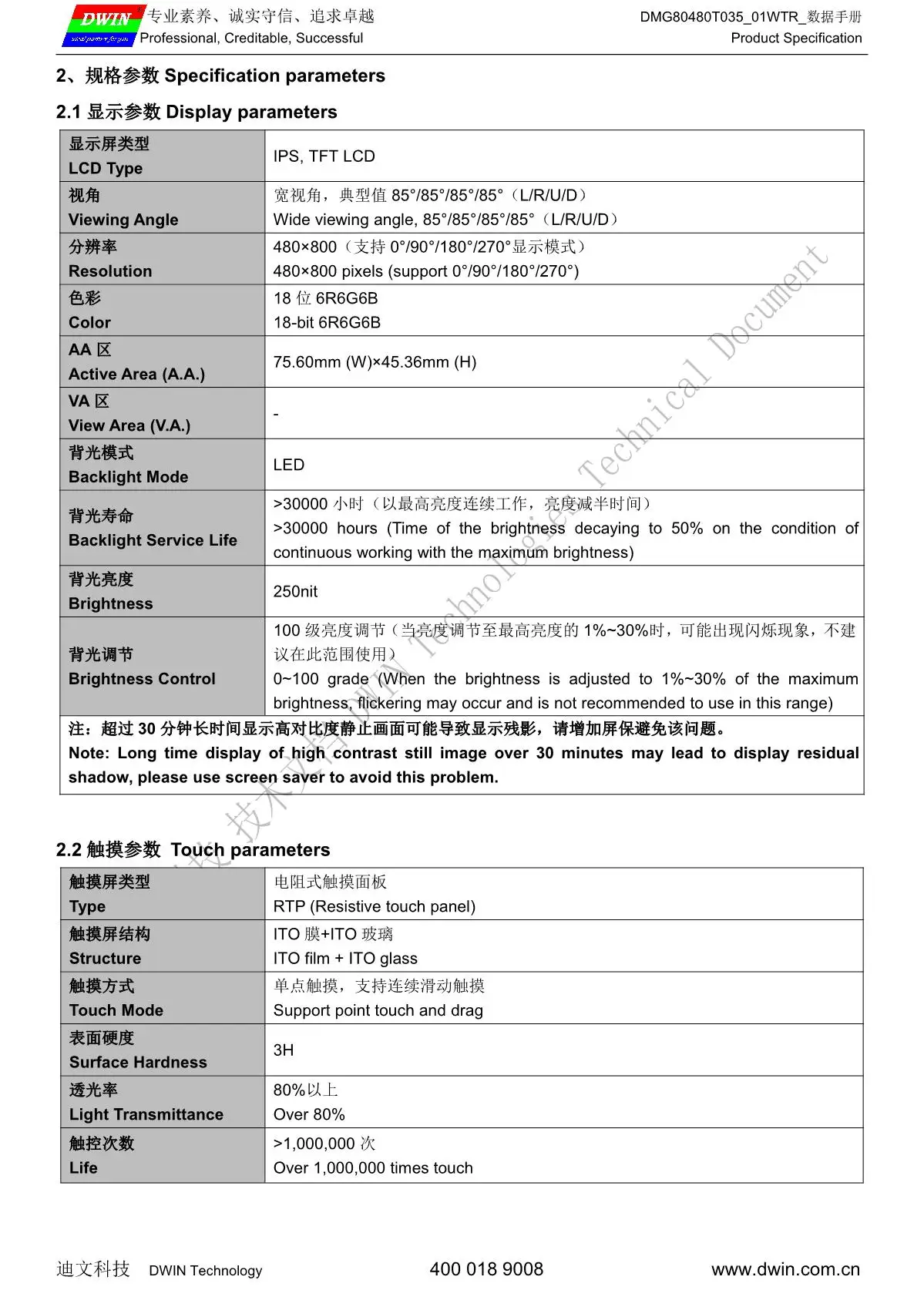

Дисплей

Цвет

18 бит 6R6G6B

Тип ЖК-дисплея

IPS, TFT LCD

Угол обзора

Широкий угол обзора, 85 °/85 °/85 °/85 °(L/R/U/D)

Область отображения (А. А)

75,60 мм (Ш) × 45,36 мм (В)

Разрешение

480*800 пикселей

Подсветка

Светодиодный

Яркость

DMG80480T035_01WN:300nit
DMG80480T035_01WTC:270nit
DMG80480T035_01WTR:250nit

Сенсорные параметры

Тип

CTP (емкостная сенсорная панель)

Структура

Структура G + G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим

Поддержка точки касания и перетаскивания

Твердость поверхности

6H

Светильник с коэффициентом пропускания

Более 90%

Жизнь

Более 1000000 раз касания

Тип

RTP (резистивная сенсорная панель)

Структура

Пленка ITO + стекло ITO

Сенсорный режим

Поддержка точки касания и перетаскивания

Твердость поверхности

3H

Светильник с коэффициентом пропускания

Более 80%

Жизнь

Более 1000000 раз касания

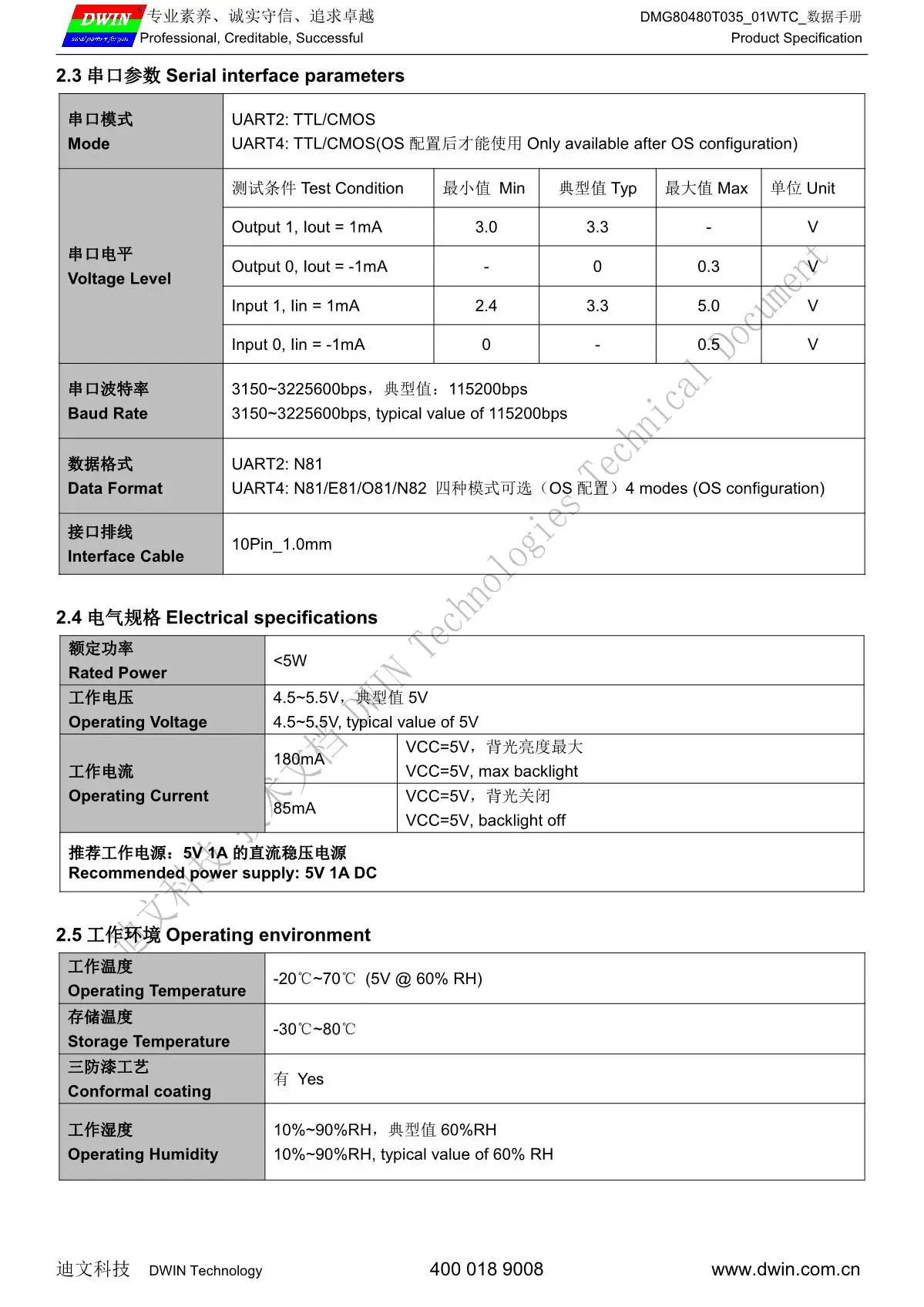

Напряжение и ток

Напряжение питания

4,5 ~ 5,5 V, типичное количество 5V

Рабочий ток

VCC = 5V Макс подсветка, 180mA

VCC = 5V, подсветка, 85mA

Проверка надежности

Рабочая температура

-20 ℃ ~ 70 ℃ (5V @ 60% RH)

Температура хранения

-30 ℃ ~ 80 ℃

Формальное покрытие

Да

Рабочая влажность

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

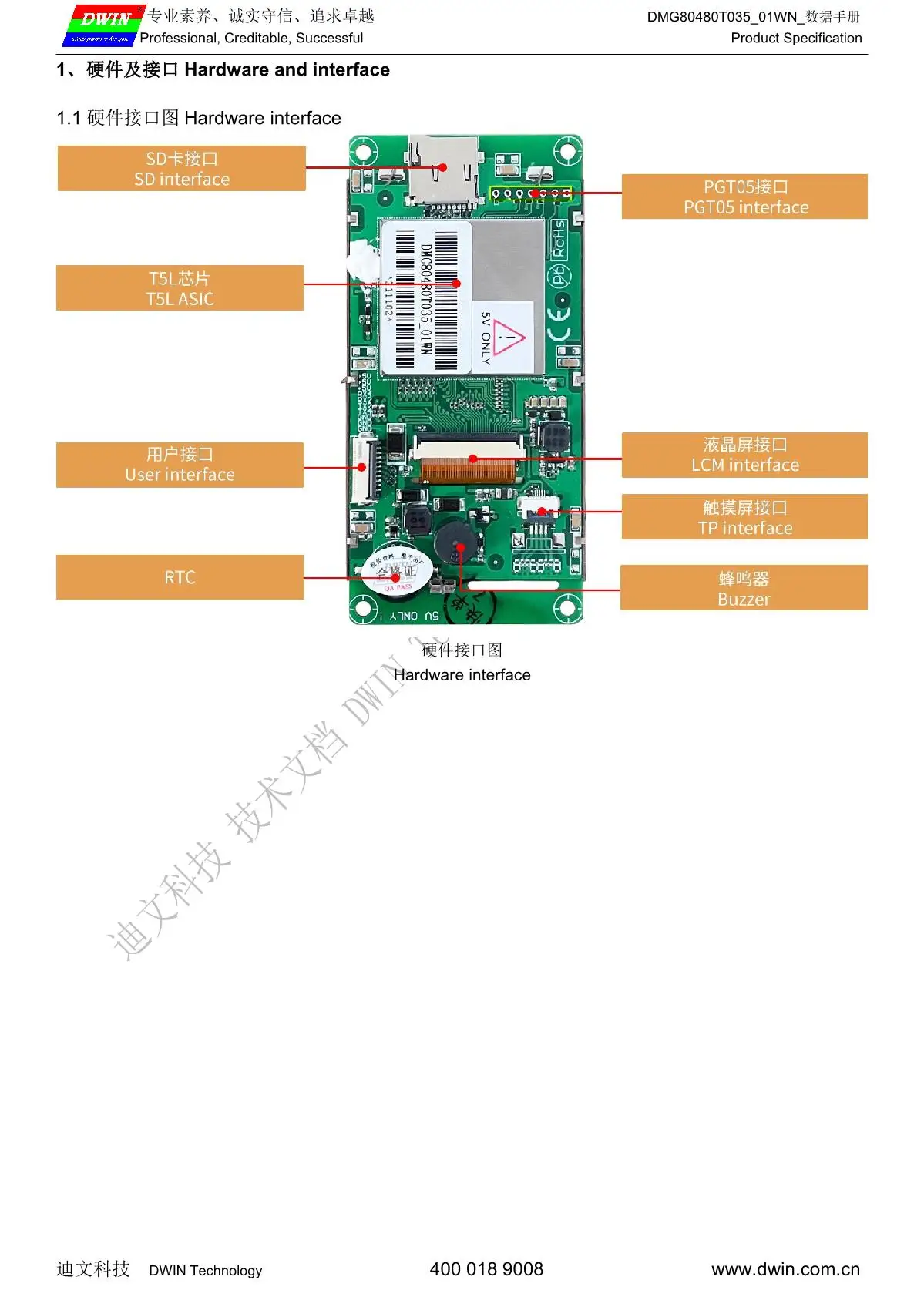

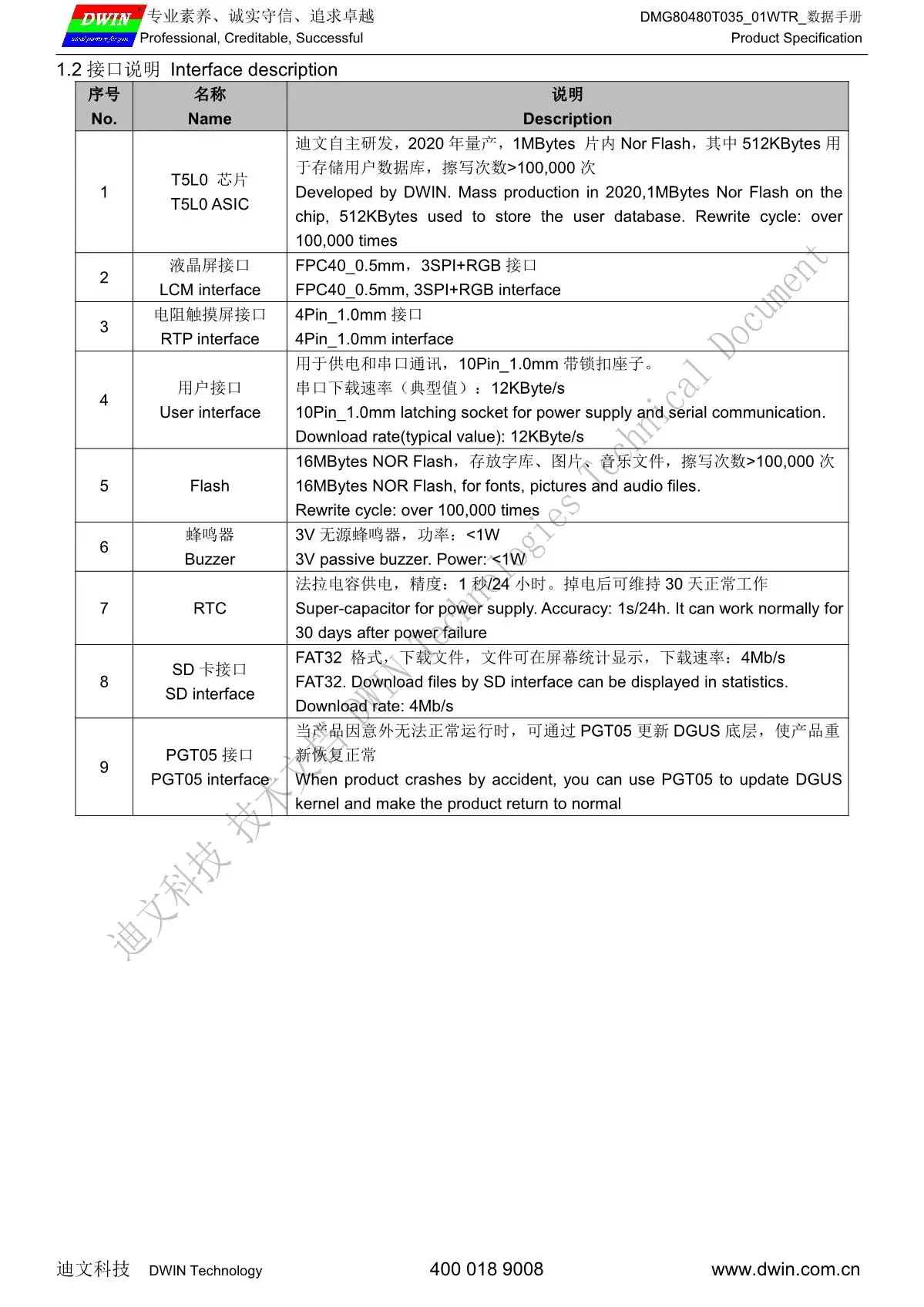

Интерфейс

Интерфейс LCM

Fpc40_0.5мм, интерфейс 3SPI + RGB

Интерфейс RTP

Интерфейс 4pin_1.0мм

Интерфейс CTP

Fpc6_0.5мм, IIC интерфейс

Баудрат

3150 ~ 3225600bps

Выходное напряжение

Выход 1,Iout = 1мА; 3 ~ 3,3 В

Выход 0,Iout =-1мА; 0 ~ 0,3 в

Входное напряжение
(RXD)

Вход 1,Iin = 1мА; 2,4 ~ 5,0 в

Вход 0,Iin =-1мА; 0 ~ 0,5 В

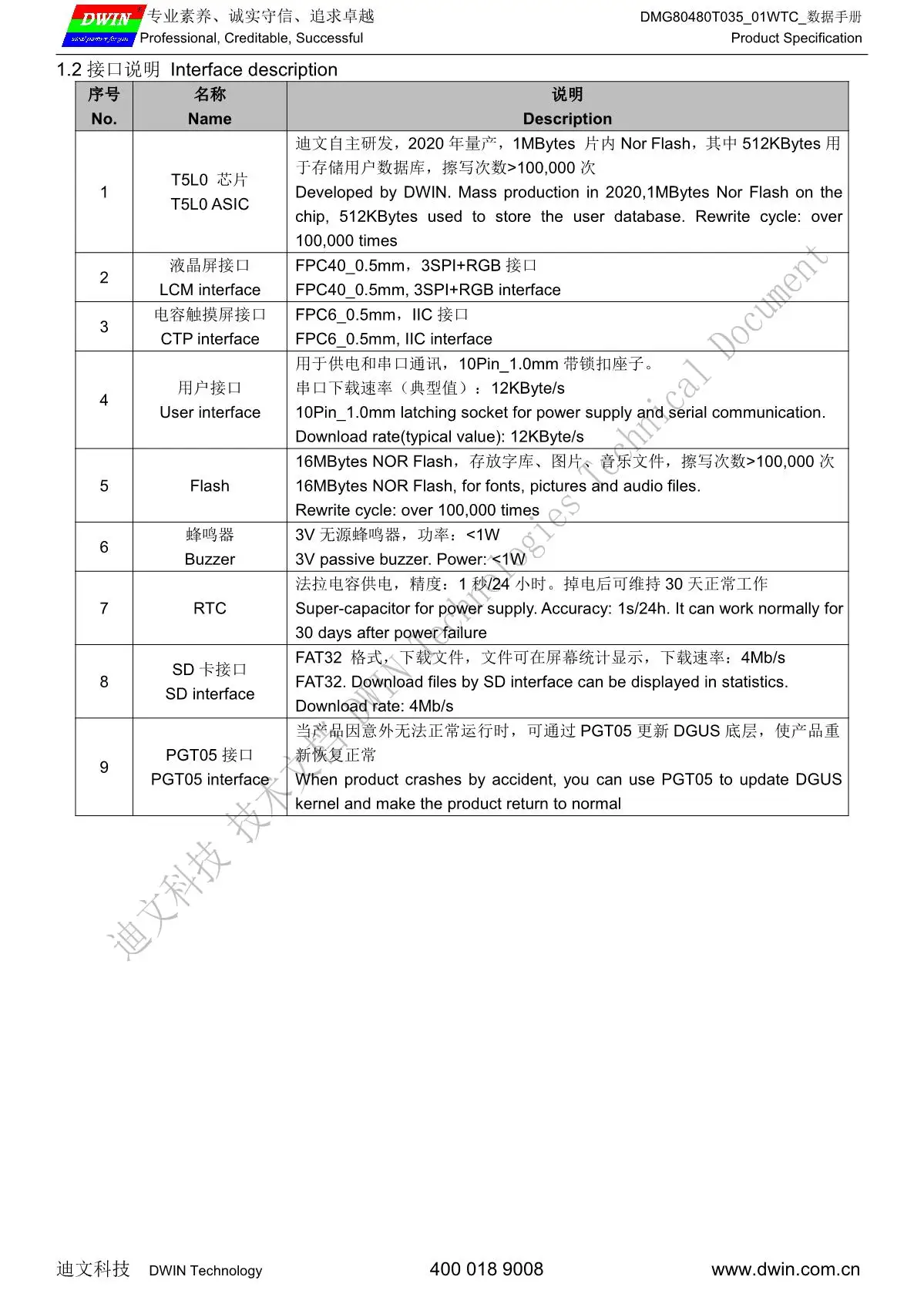

Пользовательский интерфейс

10pin_1.0мм запирающаяся розетка для источника питания и последовательного

Коммуникация. Скорость загрузки (типичное значение): 12KByte/s
UART2: ON = TTL/CMOS;
UART4: ON = TTL/CMOS; (доступно только после ОС
Конфигурация)

Расширение вспышки

16 мегабайт, ни флэш-память, для шрифтов, изображений и аудиофайлов. Переписать цикл: Более 100000 раз

Зуммер

3V пассивный зуммер. Мощность: <1 Вт

RTC

Супер-конденсатор для источника питания. Точность: 1s/24h. Он может нормально работать для
30 дней после отключения питания

Интерфейс SD

FAT32. Файлы для загрузки по sd-интерфейсу могут отображаться в

Статистики. Скорость загрузки: 4 МБ/с.

Интерфейс PGT05

При аварии продукта вы можете использовать PGT05

Обновление DGUS
Ядра и сделать продукт возвращенным к нормальному

Периферийное устройство

DMG80480T035_01WN

3V пассивный зуммер, Часы реального времени

DMG80480T035_01WTR

Резистивная сенсорная панель, 3 в пассивный зуммер, RTC

DMG80480T035_01WTC

Емкостная сенсорная панель, 3 в пассивный зуммер, RTC
