10 шт. kc11b04 с uno mega2560 код образца 3 В 5 в 4 кнопки 1 аналоговый выход ad клавиатура arduino

Название продукта: Kc11b04 10 шт. со скетчем Uno Mega2560 образец код 3,3 v 5v 4 кнопки 1 аналоговый Выход Ad клавиатуры Arduino кнопок клавиатуры



Упаковочный лист:

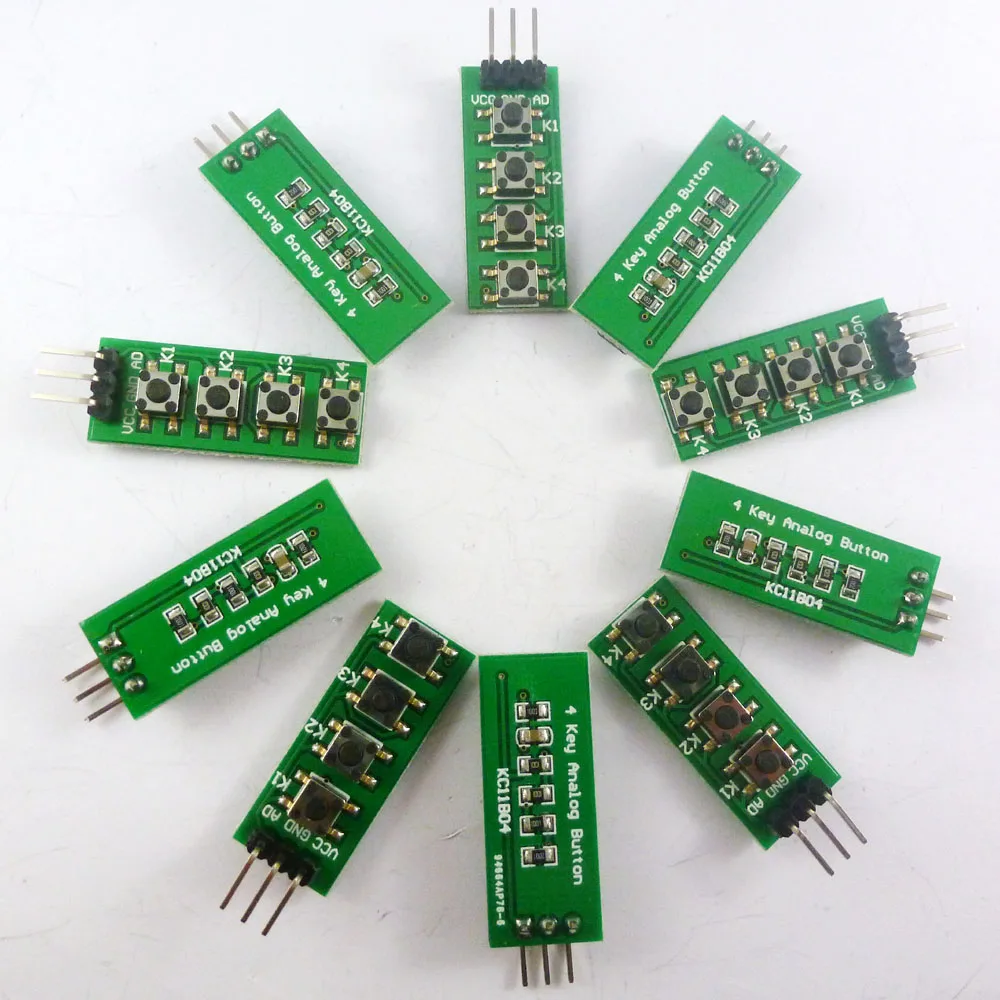

10 p Cs 4 клавиши аналоговых кнопок ( С штыревым соединителем )

Описание:

1 Напряжение питания: 3-5 В

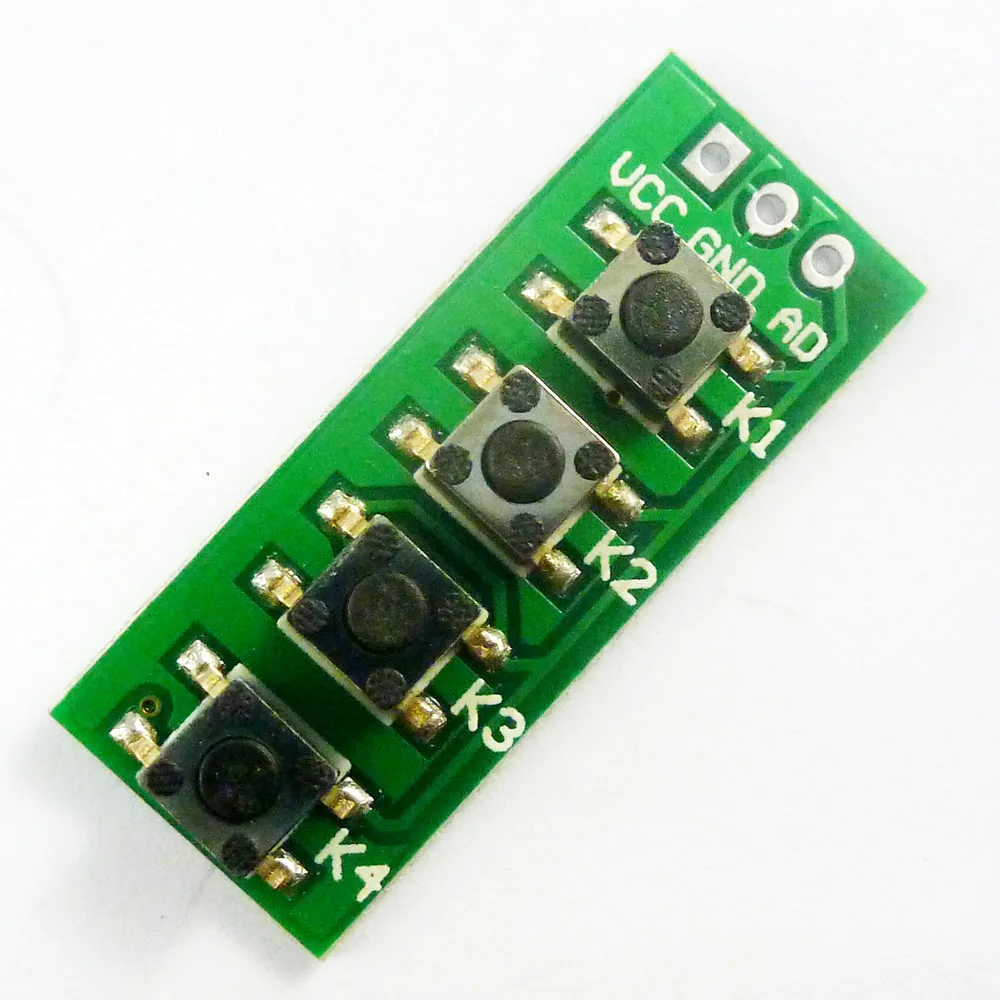

2 4 кнопки 1 аналоговый выход (AD Pin)

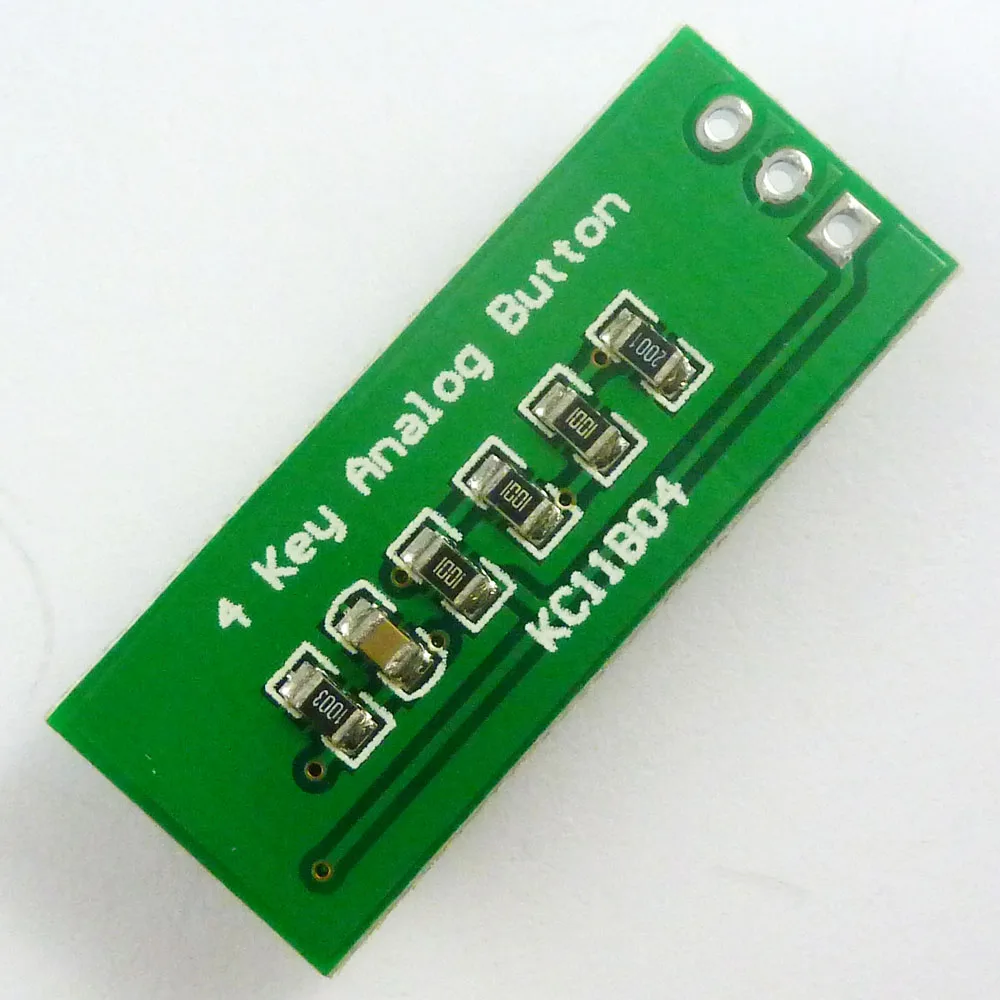

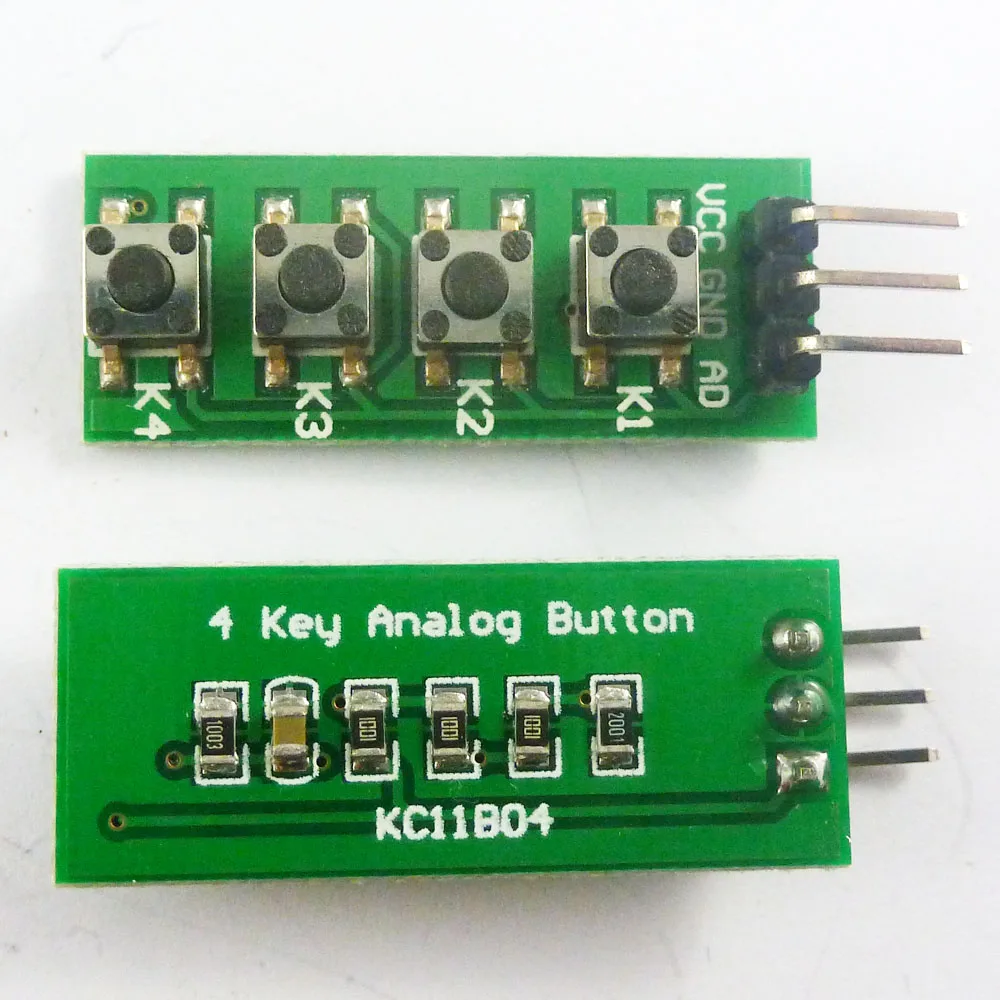

3 размера печатной платы: 30x12 мм
4 Вес: 1,8 г
Идеально подходит для подключения к Ardiuno UNO Mini Nano Mega2560 и т. Д., или другим MCU ( AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD raspberry pi и т. д.)

Схемы схемы:

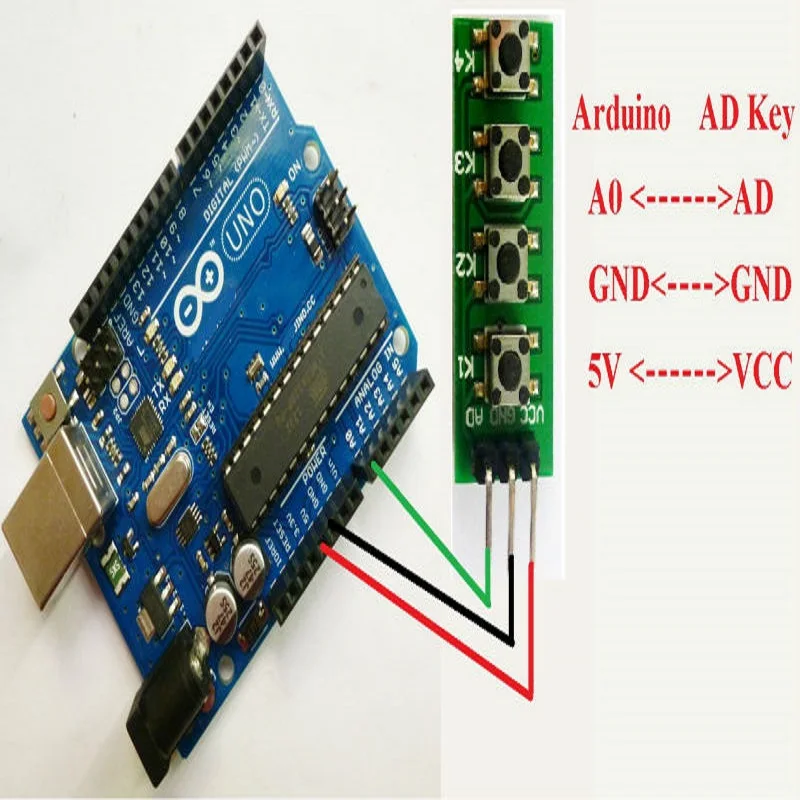

Соединение с Arduiuo UNO:

Код Arduiuo uno/mega2560
/Псевдо/
/*
Arduiuo_4 клавишные аналоговые кнопки
Этот пример кода находится в открытом домене.
*/
# Define key1ValueMin 96
# Define key1ValueMax 106
# Define key2ValueMin 144
# Define key2ValueMax 159
# Define key3ValueMin 193
# Define key3ValueMax 213
# Define key4ValueMin 242
# Define key4ValueMax 255
Int adPin = A0; /Выберите входной штырь для потенциометра
Int keyValue;
Int keyValue_r;
Int keyValue_rr;
/Сканирование ключей
Int key_scan(void)
{
Инт значение;
Ключ int;
AdValue = analogRead(adPin);/чтение ad Value
AdValue = adValue / 4;
If (adValue >= key1ValueMin & adValue <= key1ValueMax)/k1
{
Ключ = 1;
}
Если (adValue >= key2ValueMin & adValue <= key2ValueMax)/k2
{
Ключ = 2;
}
Если (adValue >= key3ValueMin & adValue <= key3ValueMax)/k3
{
Ключ = 3;
}
Если (значение> = key4ValueMin)/k4
{
Ключ = 4;
}
Else/недопустимое значение
{
Ключ = 0;
}
Ключ возврата;
}
Настройка пустоты () {
Серийный. Старт (9600);
}
Пустая петля () {
/Сохраните значение сканирования с тремя клавишами
KeyValue_rr = keyValue_r;
KeyValue_r = keyValue;
KeyValue = key_scan();
/Три отсканированных значения одинаковые, указывая, что ключ действителен
If (keyValue > 0 & keyValue = keyValue_r & keyValue_r = keyValue_rr)
{
Serial.print ("keyvalue =");
Serial.println(keyValue);
}
Задержка (100); /каждый интервал сканирования 100-200 мс
}
/Псевдо/
