75x25x36 точность AP30 нержавеющая сталь микро регулируемый угол V-образная фреза |

75x25x36 точность AP30 нержавеющая сталь микро регулируемый угол V-образная фреза |

Особенности:

Спецификация:

Материал: нержавеющая сталь

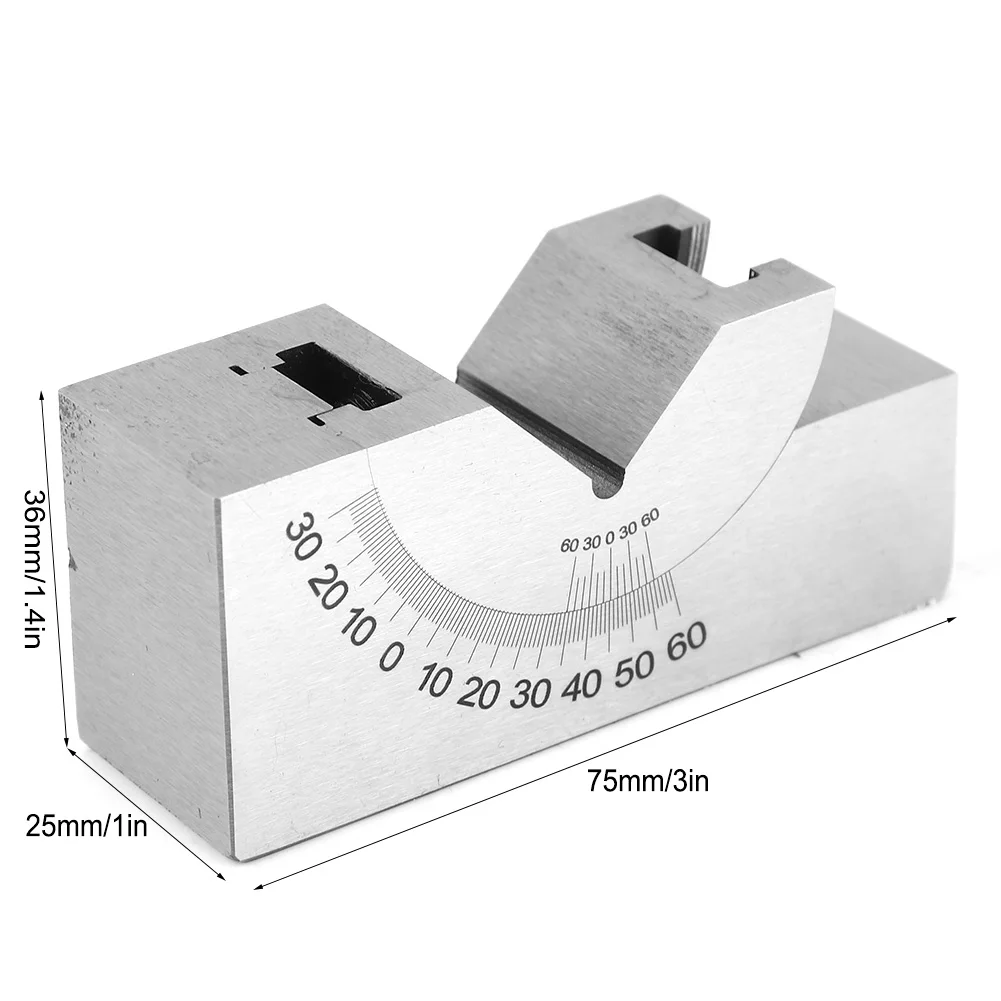

Размеры: прибл. 75*25*36 мм/3*1 * 1.4in

Цвет: как на изображении

Метод использования:

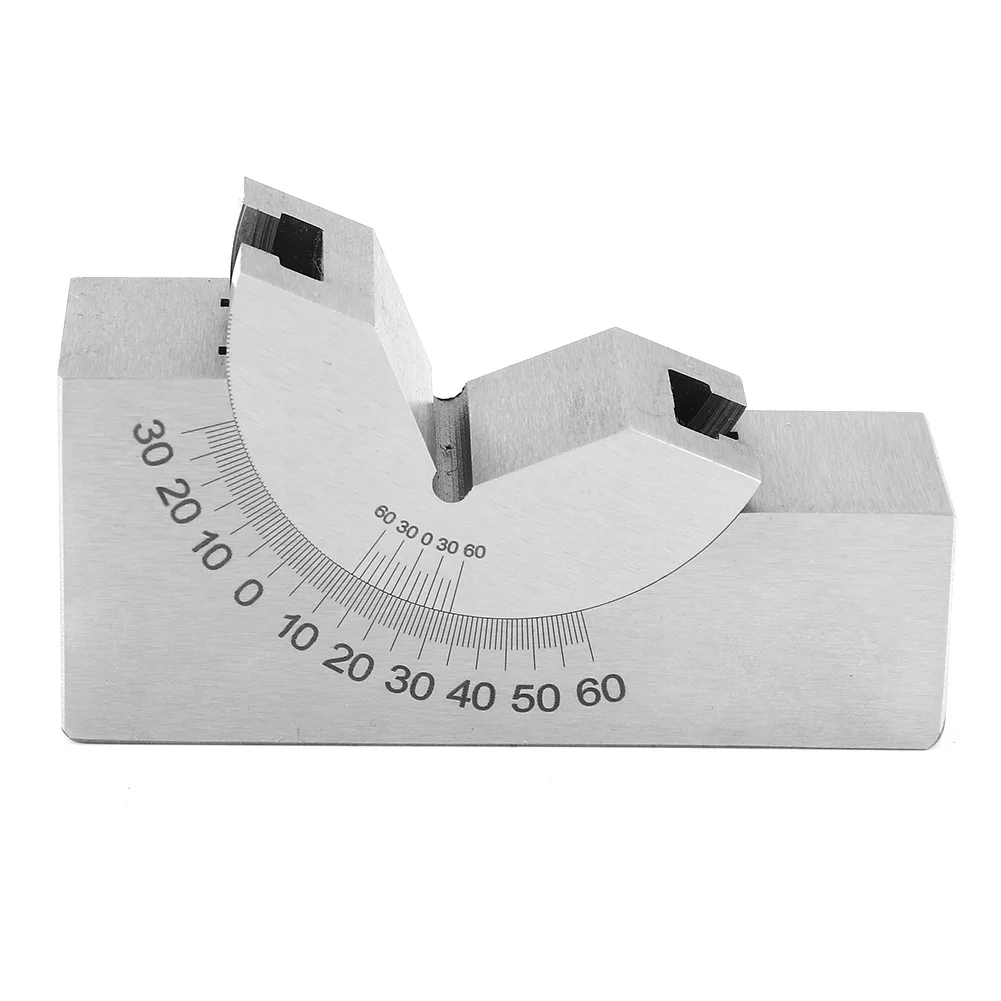

После ослабления винтов Потяните v-образный блок вдоль основания направляющего рельса и найдите целевой угол. 2, используя показания принципа курсора, точки на основной шкале градусов 1 °, деление курсора на 10 '. Когда линия «0» на курсоре выровнена с линией «0» на основной шкале, это означает, что измерительная поверхность а параллельна уровню данных и уровню данных, B перпендикулярно уровню данных.

1) Когда курсор «0» справа от линии в главном циферблате «0» линия, степень, С курсором «0» считывает баллы справа от курсора «0» линейная шкала чтения (чтение того же, что и штангенциркуль) считывает градусы (°), A и B измерительная плоскость против часовой стрелки (') говорит угол поворота.

Когда курсор «0» в основной шкале «0» слева, степень все еще читается с помощью курсора «0», оценка с помощью курсора «0» в левой шкале читается. Прочитайте градусы (°), (')

A и B Измерьте угол вращения поверхности по часовой стрелке.

(3) Отрегулируйте угол до целевого значения и затяните v-блок и основание.

Основные технические индикаторы:

(1) измерить поверхность параллельно базовой поверхности и измерению поверхности B, перпендикулярно курсору линии передачи «0» и основному циферблату «0» отношение контакта линии больше 3 ', Шкала vernier с двумя конечными точками и основной шкалой две линии 11 ° не совпадают степень не более 5 '; И, наоборот, затяните винт, чтобы сделать основные линии набрать 0 ° и курсор «0» после выравнивания, предоставлена в информативных целях поверхности и основание параллелизме не превышает 0,01 мм, измеренной поверхностью и референц вертикальность не больше, чем 0,01 мм

(2) в фиксированном состоянии погрешность индикации регулируемого угла не превышает ± 10'

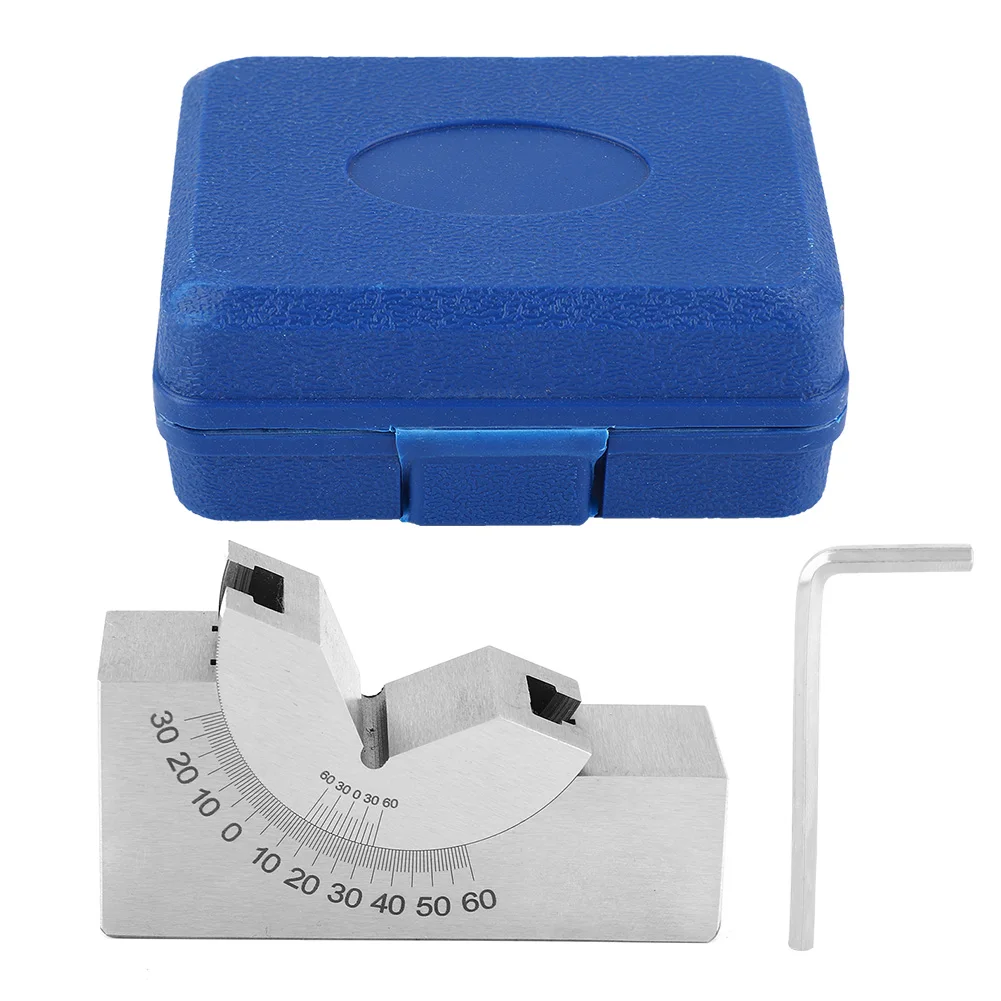

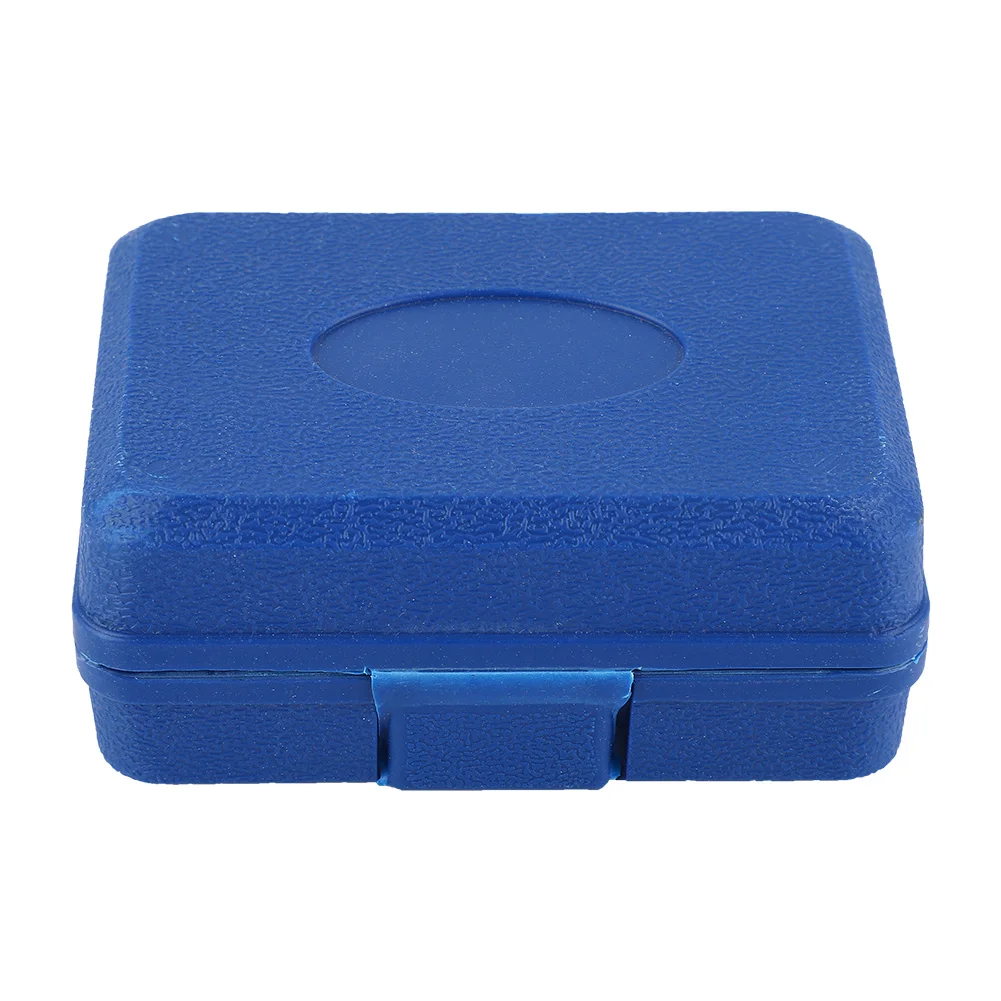

Посылка:

1 х Регулируемый угловой блок

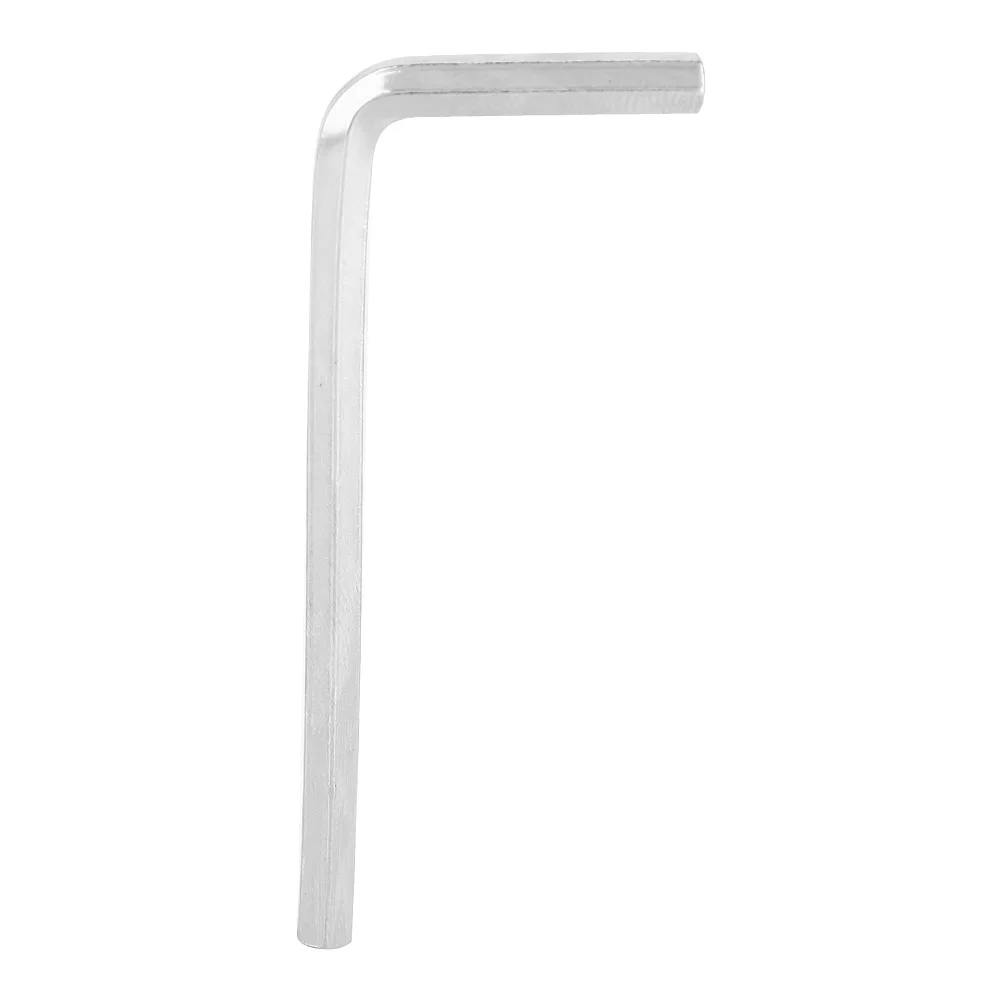

1 х гаечный ключ
