ЖК-дисплей DWIN 3 5 дюйма с разрешением 320*240 |

ЖК-дисплей DWIN 3 5 дюйма с разрешением 320*240 |

ДВИН экран ТТЛ УАРТ 3,5 ИПС сенсорной панели товарного сорта ХМИ разрешения Ардуйно 320*240 дисплея ЛКД дюйма умный

Особенности:

●Based на T5L2, работает система DGUS II, коммерческого класса.

● 8,88 дюйма, разрешение 480*1920 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.

● Емкостный сенсорный экран.

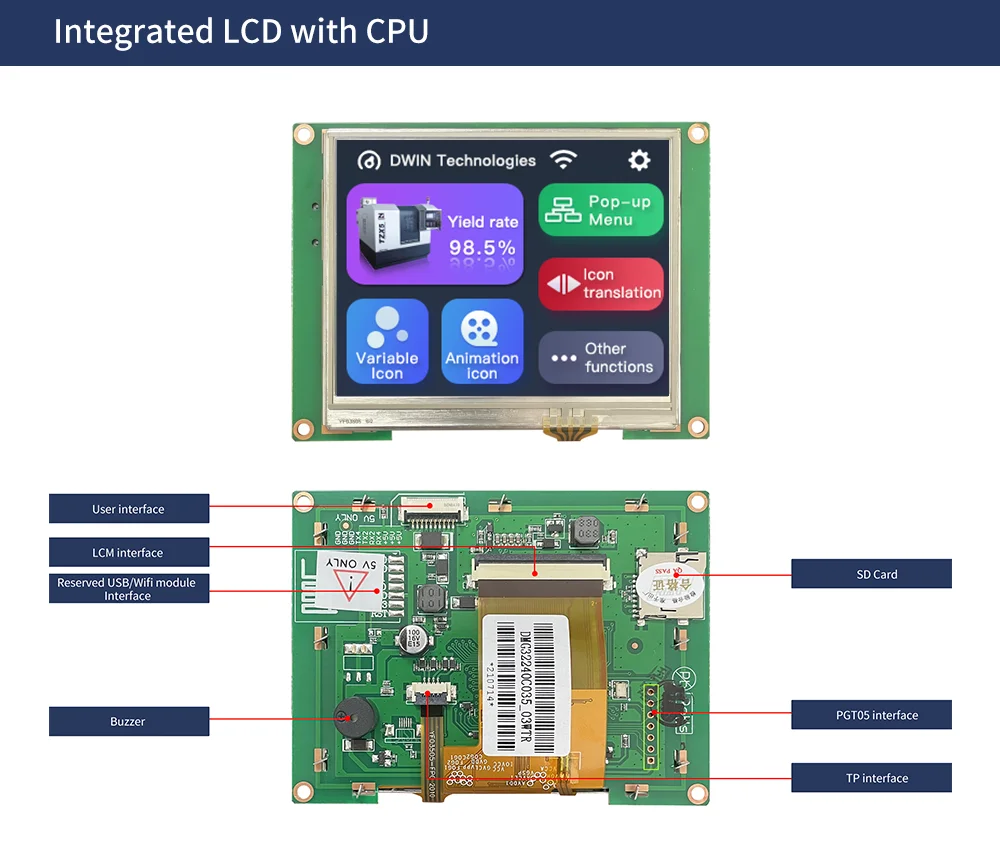

Аппаратная характеристика DMG32240C035 _ 03W

Дисплей

Цвет

24-битная 8R8G8B

Активная область (A.A.)

70,68 мм (Ш) × 53,16 мм (В)

Разрешение

320*240

Подсветка

СИД

Яркость

300 нит

Напряжение & ток

Напряжение питания

4,5 ~ 5,5 В, типичное значение 5 В

Рабочий ток

VCC = + 5 В, подсветка горит, 170 мА

VCC = + 5 В, подсветка выключена, 60 мА

Тест надежности

Рабочая температура

-20 ~ 70 ℃

Температура хранения

-30 ~ 80 ℃

Рабочая влажность

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

Интерфейс

Бодрат

3150 ~ 3225600 бит/с, Тип: 115200 бит/с

Выходное напряжение

Выход 1, Iout = 1 мА, мин. = 3,0 В; Тип. = 3,3 В

Выход 0, Iout =-1 мА, Тип = 0 В; Макс. = 0,3 В

Входное напряжение

Вход 1, мин = 2,4 В; Тип = 3,3 В; Макс = 5 В

Вход 0, мин = 0 В; Макс = 0,5 В

Режим последовательного интерфейса

UART2: TTL/CMOS;
UART4: TTL/CMOS; (доступно только после настройки ОС)

Формат данных

UART2: N81
UART4: N81/E81/O81/N82 4 режима (конфигурация ОС)

Розетка

Разъем FCC 10 дюймов _ 1,0 мм

Слот

ДА (формат SDHC/FAT32)

Размер

Размер

92,96 мм (Ш) × 70,10 мм (В) × 12,15 мм (Т)

Часто задаваемые вопросы

Вопрос 1:

Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?
Ответ:

Нет, вы должны сначала обновить программу до ЖК-дисплея, а затем собрать ее.
Шаг 1, проверьте программную платформу экрана, он упоминается в спецификации.
Шаг 2, используйте правильный SDK для разработки (разные платформы используют разные SDK), чтобы завершить разработку.
Шаг 3, обновление программного обеспечения и тестирование
Раздел 4, когда тест ОК, соберите его на машине.

Вопрос 2:

В каких отраслях используются ЖК-дисплеи DWIN?
Ответ:

Машина красоты, Физиотерапия, Здоровье и фитнес, Медицинское лечение, Обработка воздуха, Управление воздухом, Транспорт (инструменты автомобиля & корабля), аппаратуры и автоматизация прибора, Электричество, Водоочистка, IC дизайн и производство, Кухонная техника (соковыжималка, печь, машина льда, машина мороженого, кухонный вентилятор), Новая энергия (Фотоэлектрические, Ветровое электричество, Зарядная свая), Бытовая техника…

Вопрос 3:

Требуется ли продукту DWIN минимальный объем заказа при покупке?
Ответ:

Нет MOQ для стандартного продукта.

Вопрос 4:

Будет ли у DWIN онлайн-техническая поддержка?
Ответ:

Да, конечно, под путями вы можете получить службу технической поддержки.

-WhatsApp: + 86 19192113166
-Электронная почта службы поддержки клиентов: dwinhmi@dwin.com.cn

-Форум разработчиков DWIN://forums.dwin-global.com/

-Международный сайт://www.dwin-global.com/

-Инструмент разработки://www.dwin-global.com/tool-page/

-Руководство по разработке://www.dwin-global.com/development-guide/

-Видеоурок DGUS://www.dwin-global.com/t5l-dgus-v7-6-video-tutorial/
-Оставьте нам сообщение на Алиэкспресс.
