【KQ 120-260 мм фронтальный пневматический токарный станок с ЧПУ

Короткий цилиндрический запорный винт Соединительная форма

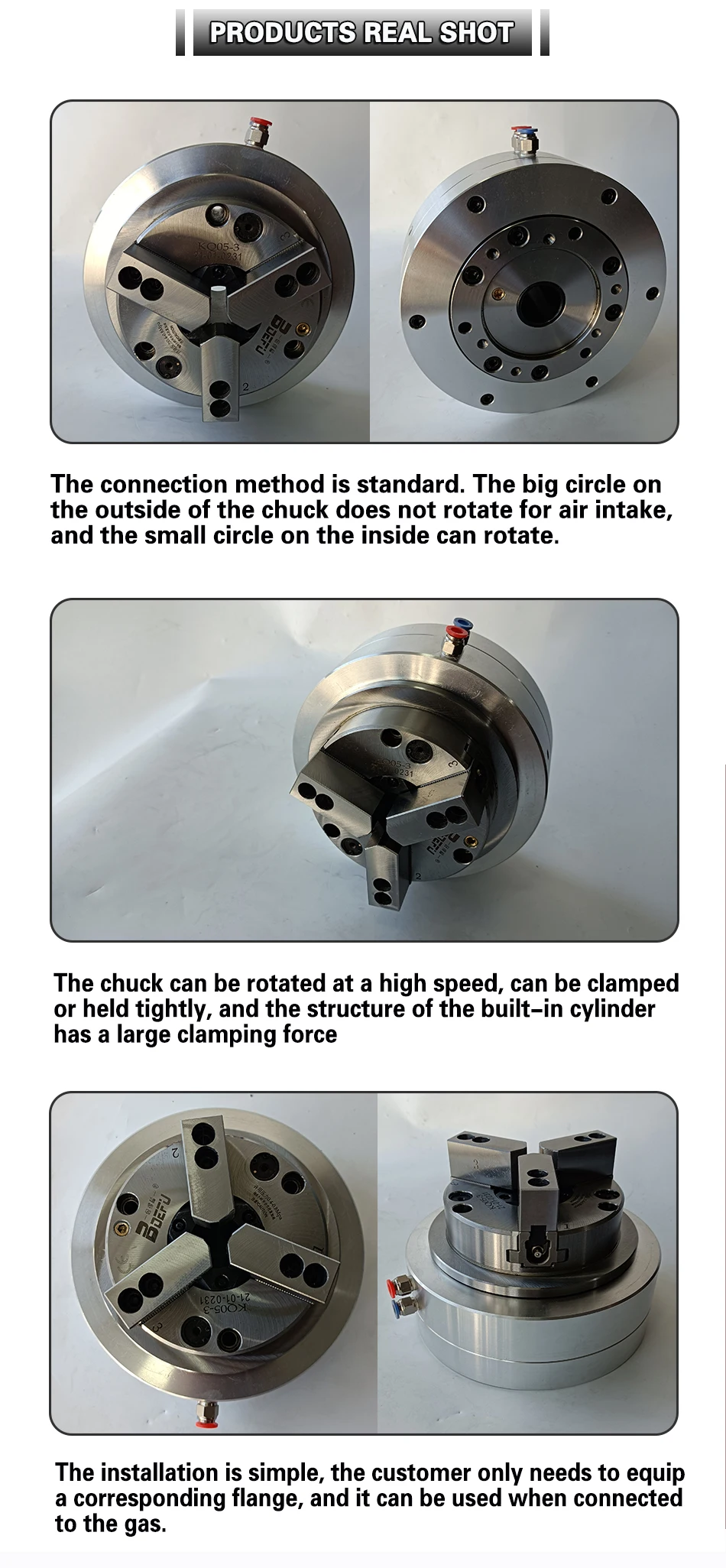

Патрон легко устанавливается, и его метод подключения соответствует промышленным стандартам, без необходимости изменения оригинальной структуры станка; Цилиндр и патрон интегрированы и разработаны, И один патрон может быть установлен в передней и задней части станков соответственно для использования в то же время.

Патрон имеет большой диаметр отверстия и содержит односторонний клапан и имеет функцию надежного зажима; В то время как патрон вращается, уплотнительное устройство находится в разобранном положении, таким образом, он имеет длительный срок службы

Принцип работы: зажимной источник питания патрона сжатый воздух; Когда сжатый воздух течет в односторонний клапан через распределительное кольцо, а затем в патрон цилиндра, таким образом, чтобы управлять поршнем, так что челюсти зажимают заготовку плотно; Затем обратный клапан выключен, И давление воздуха в цилиндре запечатывается односторонним клапаном. Уплотнительное устройство распределительного кольца выпускается, чтобы не связаться с корпусом патрона, и оборудование может быть начато для нормальной работы в это время.

Примечание: поскольку патрон вентилируется в зажимном и высвобождаемом состоянии, а специальный уплотнительный элемент распределительного кольца с зажимами плотно закрывает корпус патрона, таким образом, шпиндель станка должен остановить вращение, пока патрон зажимает и выпускает заготовку.

С двумя функциями зажима и удержания.

Когда требуется Передняя блокировка, свяжитесь с нами перед заказом.
