100 шт. 4 бита TM1637 красная цифровая трубка светодиодный модуль дисплея и часы |

100 шт. 4 бита TM1637 красная цифровая трубка светодиодный модуль дисплея и часы |

64474

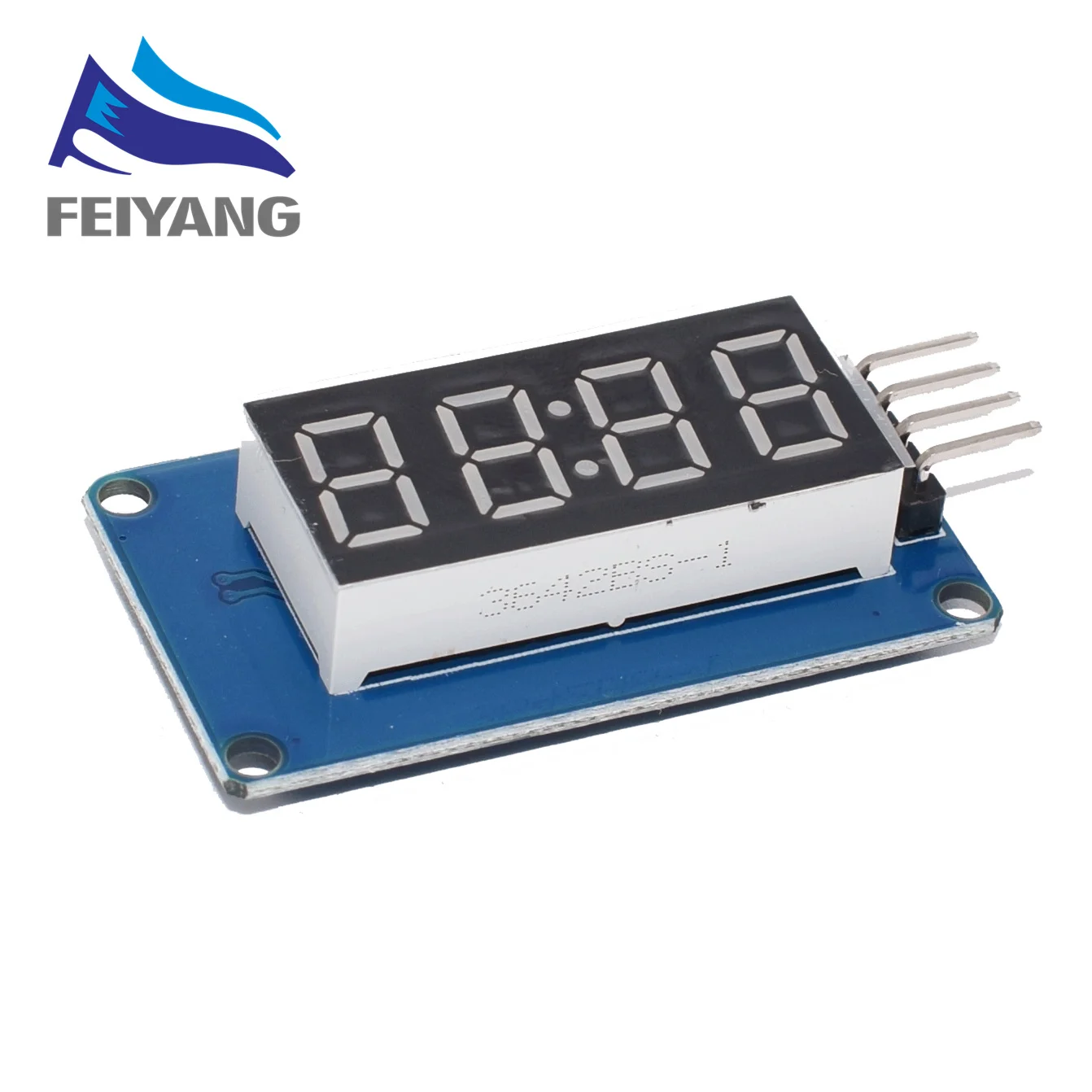

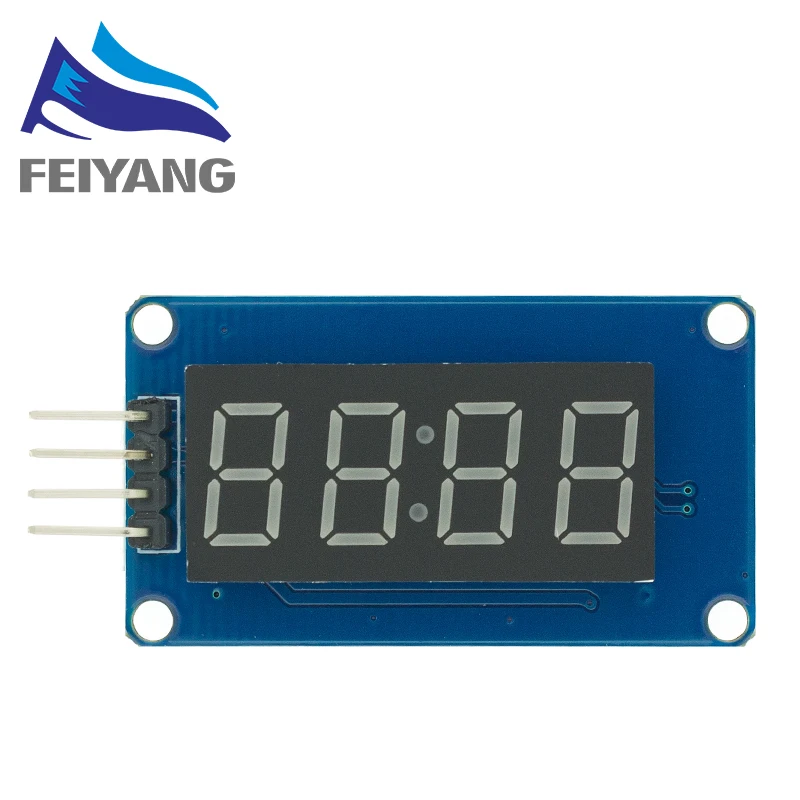

Модуль представляет собой 12-контактный дисплей модуль с 4-точечный общий цифровая трубка (0,36 дюйма) с тактовой частотой. Чип драйвера TM1637. Для получения точного результата нужно всего лишь 2 сигнальные линии, с тем чтобы MCU для того чтобы контролировать 4-разрядный 8-сегментный цифровой светодиодной лампой.

Модуль особенности заключаются в следующем:

Дисплей устройство 4-разрядный Ян Красная цифровая трубка

Цифровая трубка 8 уровня серого регулируемый

Управление уровень интерфейса может быть 5V или 3,3 V

4 М2 позиционирование винтов отверстия для легкой установки

Проект

Минимальное значение

Типичное значение

Максимум

Блок

Напряжение

3,3

5

5,5

VDC

Ток (@ 5V)

-

30

80

Ма

Размеры

42X24X12

Мм

Вес

8

G

Интерфейс управленияВ общей сложности 4 контакта (GND, VCC, DIO, CLK), GND является наземным, VCC-это источник питания, DIO-это входной и выходной pin, CLK-это штырь сигнала часов;

Цифровая трубка4-разрядный общий анод с 0,36-дюймовая цифровая трубка со счетом точка, выделены красным цветом;

Отверстие для позиционирования: 4 M2 позиционирование винтов отверстия, диаметр отверстия 2,2 мм, который делает модуль просты в установке и позиции, и реализовать модуль комбинированный;

Обзор процедур библиотеки:

1. Часы Дисплей: Применение таймер 1 MCU на материнской плате, чтобы время и пусть 4-разрядный Дисплей.

2. Количество: 0 ~ 9, A, b, C, d, E, F и другие 16 символов поступают справа налево.

3. Секундомер: Используйте таймер 1 MCU на материнской плате и используйте кнопку для реализации функции секундомера.

Оборудование для экспериментов:

Совместимая материнская плата Ard uino Cat duino (не знакомы с аппаратным обеспечением с открытым исходным кодом, можно понять как макетную плату микроконтроллера Atmega328P) и мини-usb-кабель;

1 4-разрядный цифровой дисплей трубки модуль;

4 линии DuPont для подключения интерфейса управления модулем и платы разработки Cat duino;

Экспериментальная процедура:

1. Использование 4 мужских и женских линий DuPont4-разрядный цифровой дисплейный модульПодключен к Cat duino, как показано на следующей таблице и рисунке

Кот Дуино

Кабель

4-разрядный цифровой дисплейный модуль

GND

Черная линия

GND

5 В

Красная линия

VCC

D2

Желтая линия

Дио

D3

Белая линия

CLK

2. Подключите Catduino к mini USB. Если вы впервые используете материнскую плату, ее драйвер USB to serial может найти usb-драйверы от драйверов в каталоге IDE Ard uino.

3. Повторно Откройте IDE Ard uino и нажмите кнопку «открыть» на панели инструментов, чтобы открыть рутину числового потока в цифровой трубке.

Выберите Серийный порт, имя платы, нажмите кнопку записи, вы можете сжечь. Эта процедура может сделать 16 символов от 0 ~ 9, A, b, C, d, E, F и т. Д. Поток справа налево.

Функция настройки серой шкалы цифровой трубки-это функция set() в классе TM1637, а Входной параметр-0 ~ 7. Чем больше количество, тем выше яркость.
