Контроллер двигателя постоянного тока 5-30 в ШИМ регулятор скорости кодировщик

5-30 В постоянного тока контроллер двигателя ШИМ Регулируемая скорость кодировщик Рабочая частота 5А Макс 15A 87HA
OOTDTY

DC 5-30V 12v 24v 5A DC контроллер двигателя ШИМ Регулируемая скорость цифровой дисплей кодировщик рабочий коэффициент частота Макс 15A ZK-MG

Почему регулятор двигателя должен устанавливать частоту?
Частота двигателя слишком низкая, Пульсация мощности, вибрация двигателя; Частота слишком высокая, потеря переключателя большая, электромагнитный шум очевиден. Если частота выбрана неправильно, эффективная Выходная мощность двигателя будет значительно снижена. Заводская частота по умолчанию этого продукта составляет 20 кГц, Который может удовлетворить большинство требований к двигателю. Проконсультируйтесь с производителем двигателей для выбора определенной частоты.

1. Основные характеристики продукта:
1,1 оснащен кнопкой start-stop и может быть внешним переключателем управления, чтобы удовлетворить различные требования к контролю клиентов
1,2 функция мягкого пуска двигателя. При запуске двигателя ток медленно увеличивается, и нет тока удара, который может эффективно защитить двигатель и продлить срок его службы
1,3 Рабочий цикл, верхний и нижний предел рабочего цикла и рабочая частота могут быть установлены для облегчения работы клиентов и использования их двигателей в соответствии с их рабочими характеристиками.

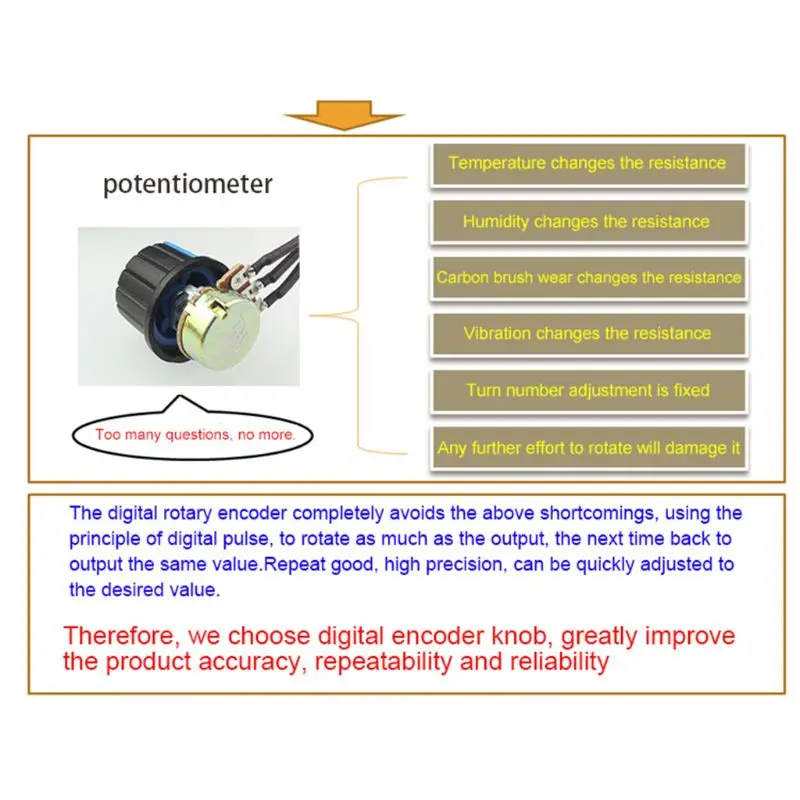

1,3 ручка цифрового кодировщика регулирует скорость двигателя, которая является более точной и последовательной, чем обычный потенциометр.
1,4 со стандартным корпусом инструментов 5135, удобным для установки клиентом.

2. Технические параметры:
2,1 Рабочее напряжение: DC5V ~ 30V вход переменного тока защита от обратного подключения
2,2 Номинальный ток: 5A максимальный ток 15A
2,3 Максимальная мощность: 150 Вт
2,2 Рабочая частота: 1 кГц ~ 99 кГц регулируемая, 1 кГц шаг, частота по умолчанию 20 кГц, точность около 1%
2,3 Рабочий цикл: 0-100%, 1% шаг

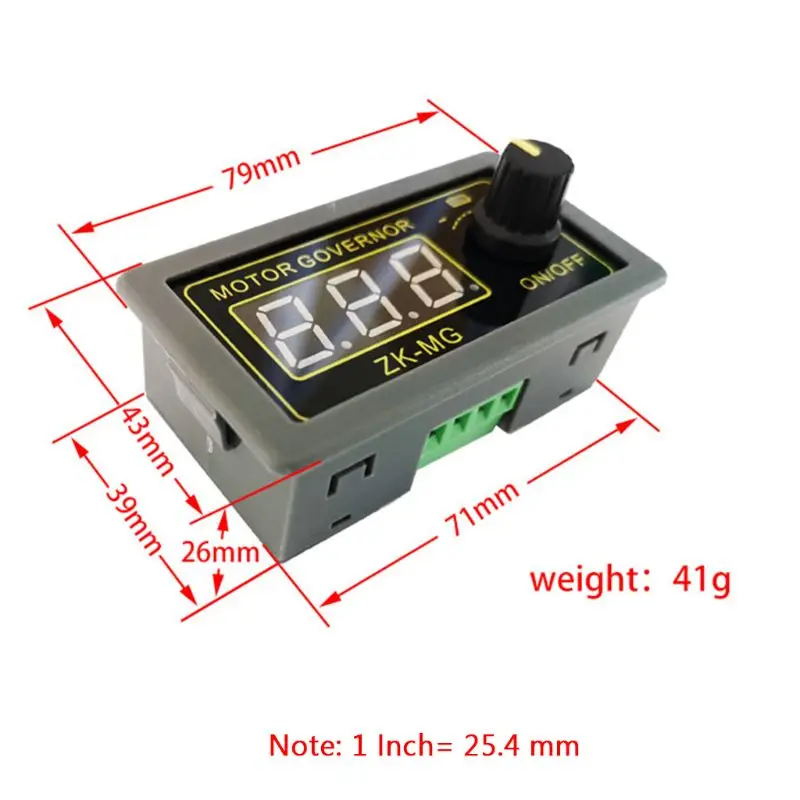

2,4 размер изделия: 79 мм * 43 мм * 26 мм
2,5 Вес изделия: 41 г
2,6 упаковка: картонная упаковка
Все параметры могут быть установлены для хранения питания.

3. Инструкции по эксплуатации:

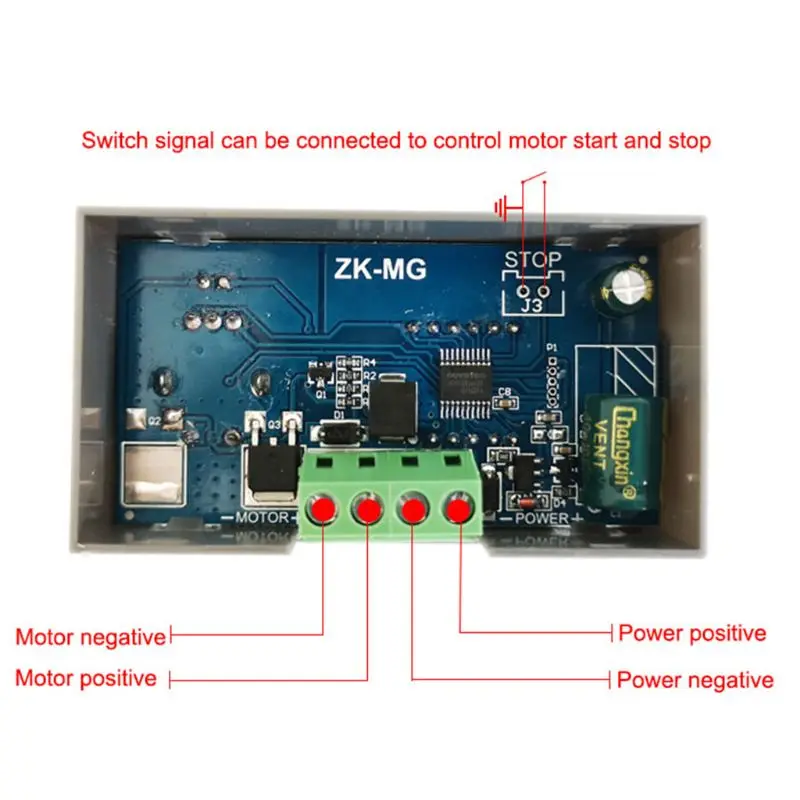

3,1 инструкции по проводке

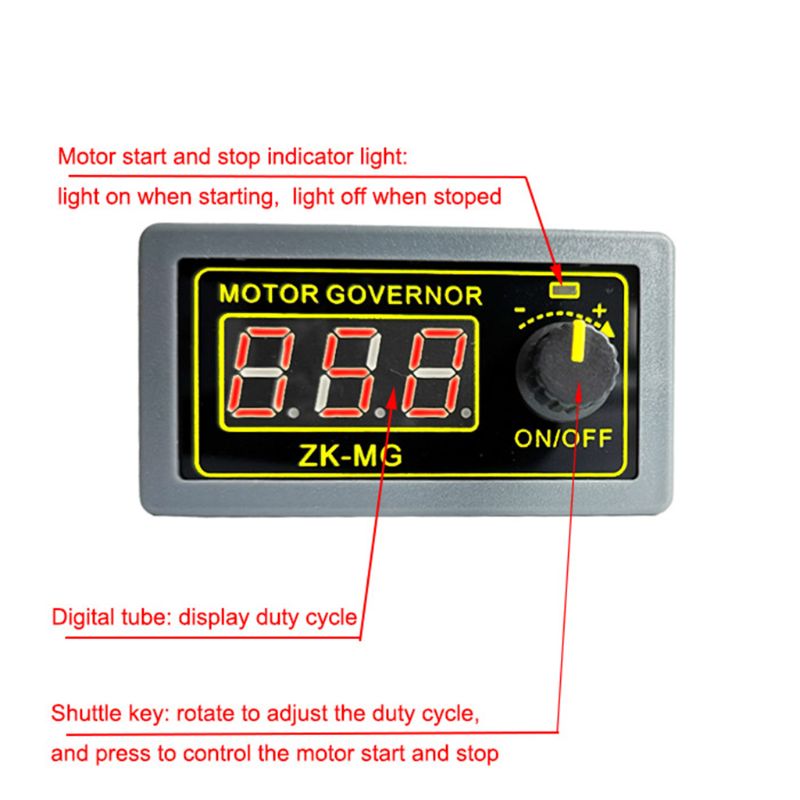

3,2 управление цифровой ручкой кодировщика
В интерфейсе по умолчанию: (рабочий цикл отображается по умолчанию)
Короткий пресс-переключатель запуска и остановки двигателя
Длительное нажатие-для входа в интерфейс настройки
Вращение против часовой стрелки-коэффициент нагрузки уменьшается
Вращение по часовой стрелке-увеличенный рабочий цикл
Под настройкой экрана:
Короткое нажатие-Выберите параметры настройки и переключитесь между нижним пределом рабочего цикла, верхним пределом рабочего цикла и рабочей частотой. Форма отображения нижнего предела рабочего цикла-«L» + две цифры, форма отображения верхнего предела рабочего цикла-«H» + две цифры или «100», И форма отображения рабочей частоты-«F» + две цифры.
Длительное нажатие-выход из интерфейса настройки
Вращение против часовой стрелки-соответствующие настройки уменьшены
Вращение по часовой стрелке-параметры настройки увеличиваются соответственно
3,3 задний стоп-порт
Клавиша переключения или 3,3 v уровня может быть внешне соединенный. Переключатель включение/выключение с одной кнопкой состоянии остановки двигателя в тех случаях, когда ключ не будет закрыт или 3,3 v уровень опускается.

4. Посылка включает в себя:
1 * контроллер двигателя постоянного тока
