DWIN 5-дюймовый ЖК-модуль 800*480 коммерческий Arduino Сенсорная панель HMI экран Smart UART TFT

DWIN 5-дюймовый ЖК-модуль 800*480 коммерческий Arduino Сенсорная панель HMI экран Smart UART TFT

Особенности экрана:

На основе T5L0, запуск системы DGUS II, коммерческий класс.

5,0 дюймов, 800*480 Пиксели разрешение, 262K Цвета, IPS-TFT-LCD, широкий обзор угол.

Не поддерживает сенсорный и емкостный сенсорный экран.

Двин

На основе взаимодействия человека-машины, технология DWIN в основном продает Промышленные ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, предоставляет информацию о продукте, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, панели HMI, промышленных дисплеев, интерактивной сенсорной панели, емкостного/Резистивного Сенсорного экрана s. Наши интерактивные сенсорные панели варьируются от за 2-21,5 Дюймов, применимо к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Добро пожаловать, чтобы попробовать!

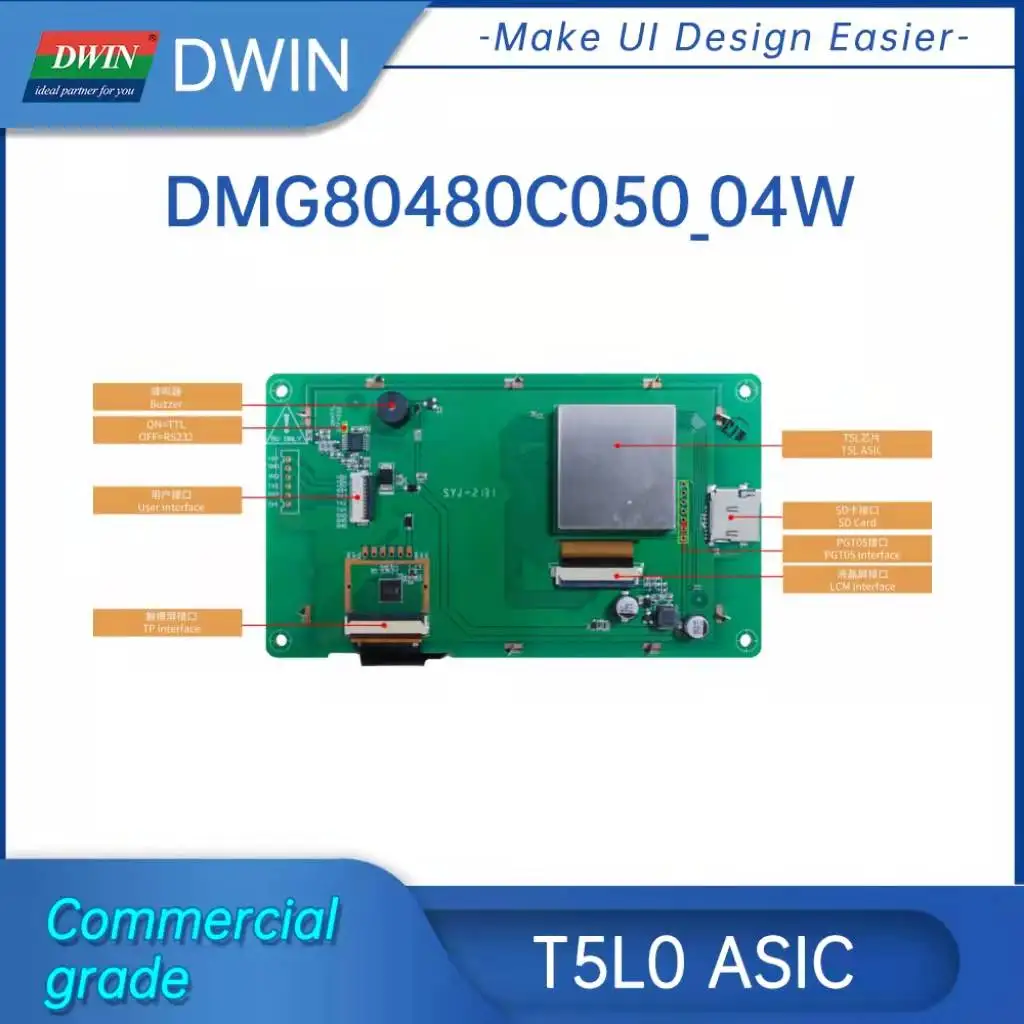

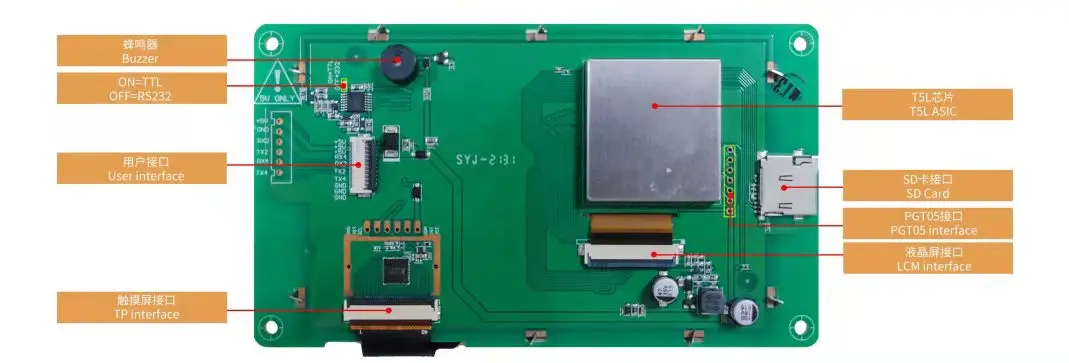

DMG80480C050_04WN

Дисплей

Цвет

18 бит 6R6G6B

Активная область (А. А.)

108,00 мм (Ш) × 64,80 мм (В)

Разрешение

800x480

Подсветка

Светодиодный

Яркость

300 нит

Напряжение и ток

Напряжение питания

4,5 ~ 5,5 V

Рабочий ток

VCC = + 5V, Подсветка, 300mA

VCC = + 5 В, подсветка выключена, 100 мА

Проверка надежности

Рабочая температура

-20 ~ 70 ℃

Температура хранения

-30 ~ 80 ℃

Рабочая влажность

10% ~ 90% относительной влажности

Интерфейс

Баудрат

3150 ~ 3225600bps, Тип: 115200bps

Выходное напряжение
(TXD)

Выход 1, Iout = -4mA, Тип = 3,2 В;

Выход 0, Iout = 4ма, тип = 0,1 в

Входное напряжение
(RXD)

Вход 1 Тип = 3,3 V

IInput 0 Max = 1,0 V

Интерфейс

UART2: N81

UART4: N81/E81/O81/N82

Интерфейсный кабель

10pin_1.0мм

Версия пользовательского интерфейса

DMG80480C050_04WN

T5L

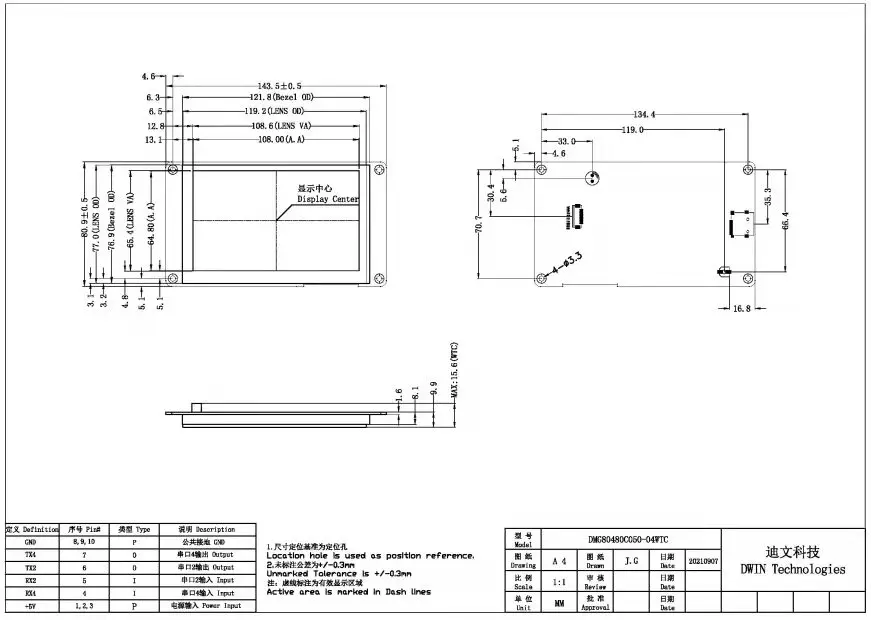

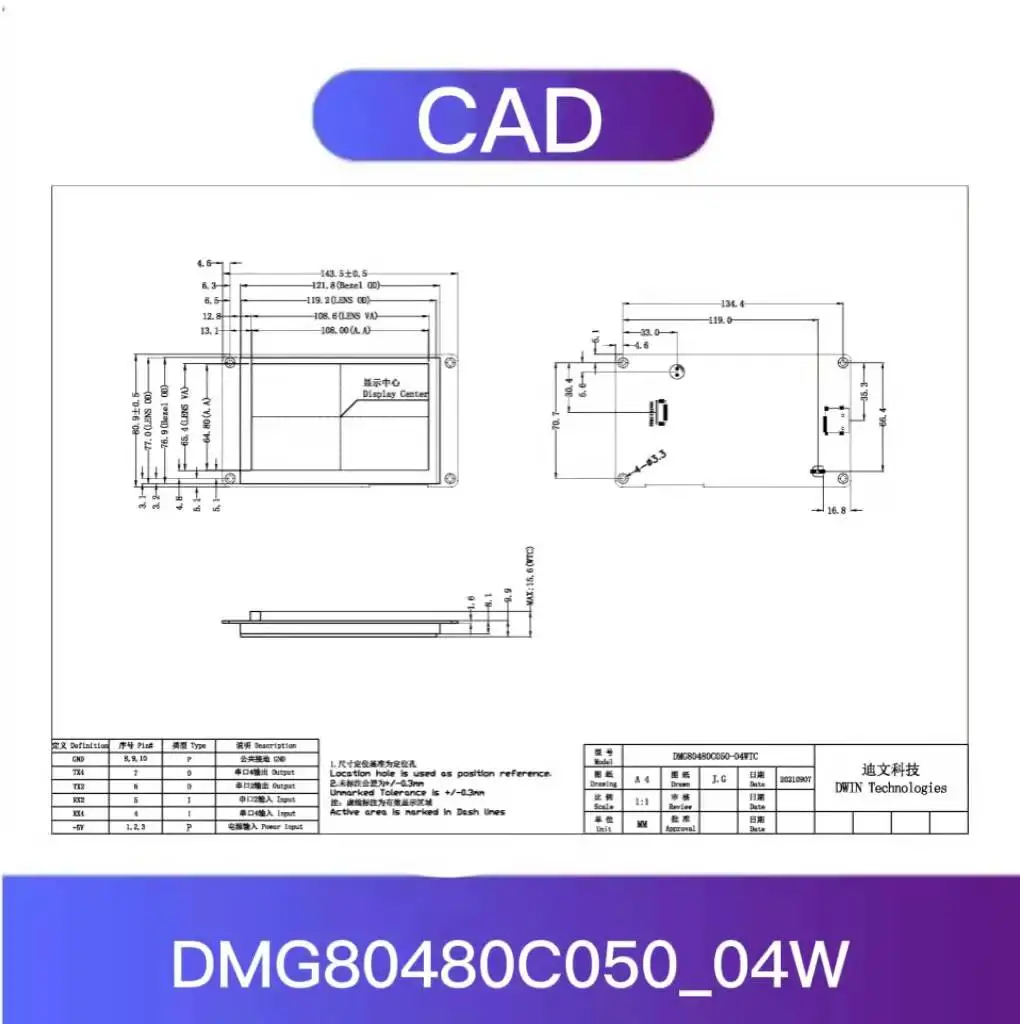

Размеры

Размеры

143,50 мм (Ш) × 80,90 мм (В) × 13,80 мм (Т)

DMG80480C050_04WTC

Дисплей

Цвет

18 бит 6R6G6B

Активная область (А. А.)

108,00 мм (Ш) × 64,80 мм (В)

Разрешение

800x480

Подсветка

Светодиодный

Brightnes

WTC:280nit

Напряжение и ток

Напряжение питания

4,5 ~ 5,5 V

Рабочий ток

VCC = + 5V, Подсветка, 300mA

VCC = + 5 В, подсветка выключена, 100 мА

Проверка надежности

Рабочая температура

-20 ~ 70 ℃

Температура хранения

-30 ~ 80 ℃

Рабочая влажность

10% ~ 90% относительной влажности

Интерфейс

Баудрат

3150 ~ 3225600bps, Тип: 115200bps

Выходное напряжение

(TXD)

Выход 1, Iout =-4mA, Тип. = 3,2 V

Выход 0, Iout = 4ма, тип = 0,1 в

Входное напряжение

(RXD)

Вход 1, Тип = 3,3 V

Вход 0, мин = 0 В; Макс = 1,0

Интерфейс

UART2: N81

UART4: N81/E81/O81/N82

Интерфейсный кабель

10pin_1.0мм

Версия пользовательского интерфейса

DMG80480C050_04WTC

T5L

Размеры

DMG80480C050_03WTC

143,50 мм (Ш) × 80,90 мм (В) × 15,60 мм (Т)

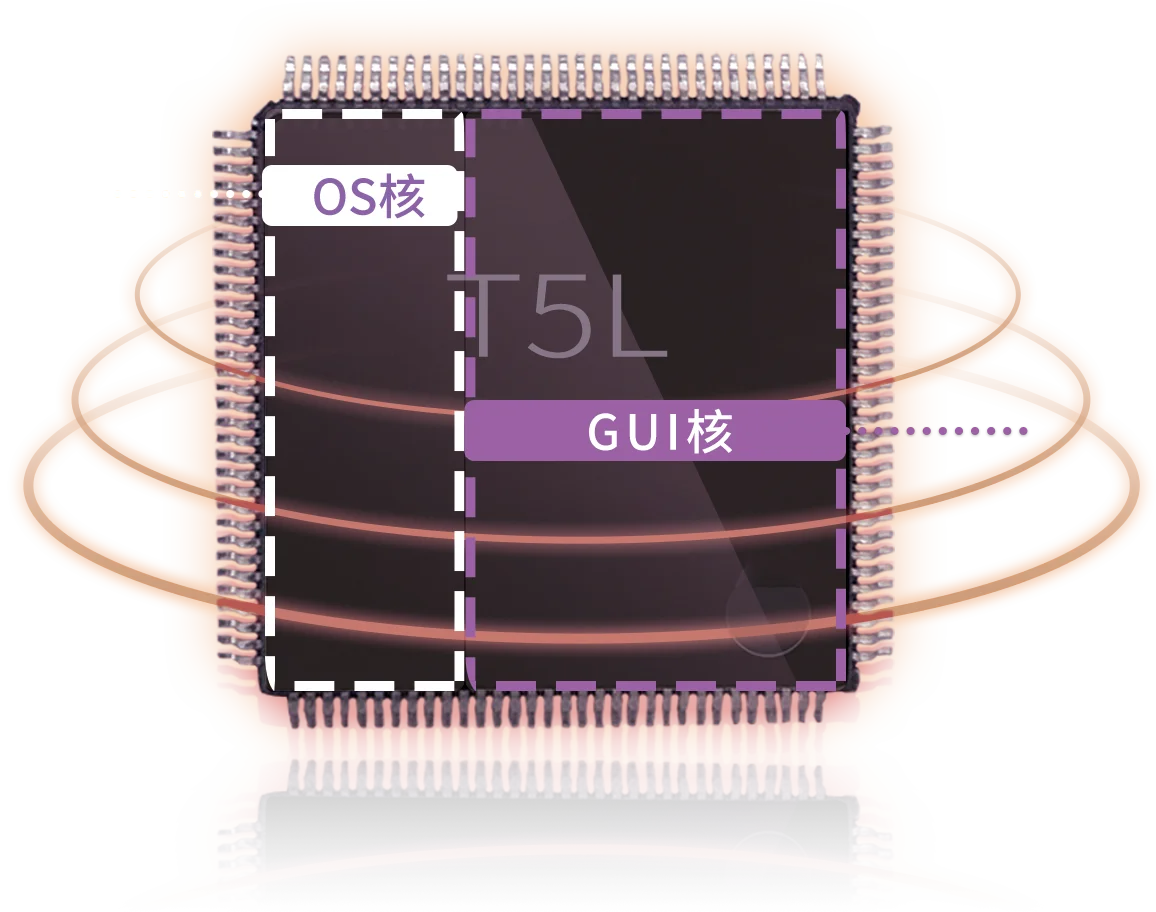

(2) отдельный процессор GUI, работающий под управлением системы DGUS II:

Высокоскоростной памяти дисплея, 2,4 ГБ/сек. пропускная способность.

2D аппаратное ускорение, скорость декомпрессии JPEG до 200 кадров в секунду @ 1280*800 и
Пользовательский интерфейс с анимацией и значками в качестве основной функции чрезвычайно прохладно и гладко.

Изображения и значки, хранящиеся в формате JPEG. Принять недорогую 16 мегабайт SPI Flash.

Поддержка CTP или RTP с регулируемой чувствительностью и максимальной частотой касания 400 Гц.

1-way 15bit 32Ksps PWM цифровой усилитель мощности громкоговоритель, экономия стоимости усилителя мощности и
Достигается высокое соотношение сигнал/шум и восстановление качества звука.

128 кБайт переменной памяти для обмена данными с ядром процессора ОС и памятью.

Поддержка разработки DGUS и моделирования на ПК. Поддержка удаленного обновления фона.

(3) отдельный процессор (ОС CPU) ядро запускает код пользователя 8051 или операционная система DWIN и пользовательский процессор опущен в
Практическое применение:

Стандартная 8051 архитектура и набор инструкций, 64 Кбайт пространства кода, 32 Кбайт оперативной памяти на чипе.

64 бит целое математические операционный блок (MDU), в том числе 64 бит MAC 64 бит делитель.

28 IOs, 4-канальный UART, 1-канальный может до 8-ми канальный 12-битный аналого-Ds и 2-channle 16-битная ШИМ
Регулируемого разрешения.

Поддержка онлайн-моделирования IAP и отладки с неограниченным количеством точек останова.

Обновление кода онлайн через систему DGUS.

(4) 1 мегабайт на чипе Flash с технологией шифрования патента DWIN обеспечивает защиту кода и данных.

(5) Рабочая температура колеблется от-40 ℃ до + 85 ℃ (рабочая температура IC Настраивается от
-55 ℃ до 105 ℃).

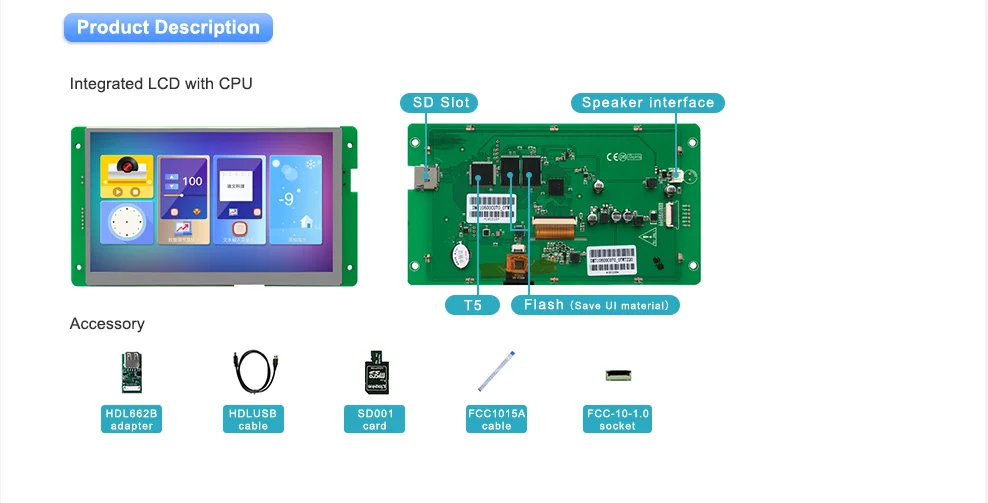

DWIN рекомендует пользователям разработать свой собственный индивидуальный продукт на основе T5L.

Платформа разработки

1.DGUS + OS эффективная модель разработки

DGUS + OS эффективный режим разработки, GUI разработка проще и эффективнее!

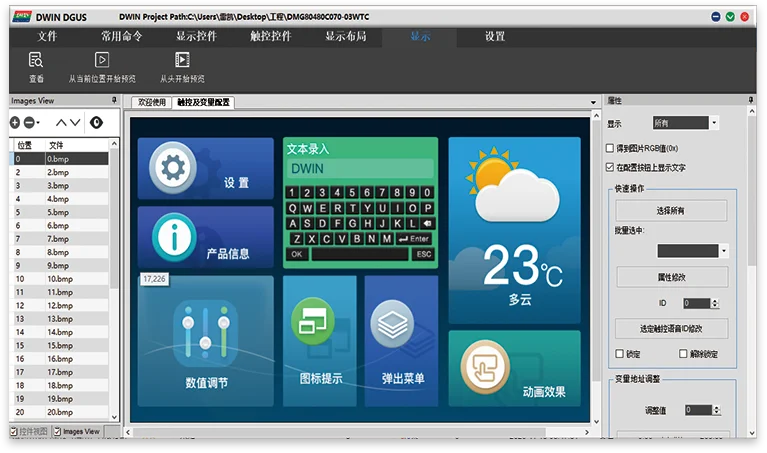

1,1 DGUS

DGUS
Графический интерфейс разработки, четкая логика, простая и простая
Понимание; Полная разработка графического интерфейса с нулевым кодом, отображением содержимого и
Сенсорный ответ в один шаг.

Интерфейс может быть произвольно разработан с помощью PhotoShop и другого программного обеспечения для удовлетворения эстетических потребностей потребителей;

Поддерживает различные материалы пользовательского интерфейса: изображения, значки, музыкальные файлы, шрифты.

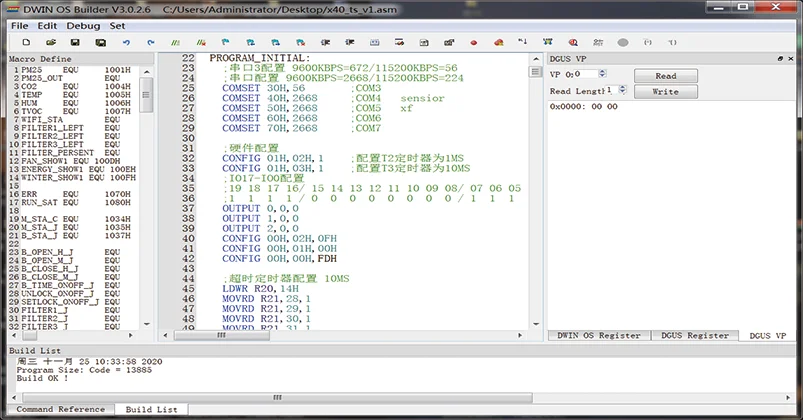

1,2 ОС

Аппаратное обеспечение может привести к 20 IOs, 4 UARTs, 1 can интерфейсу и множеству объявлений;

Поддержка разработки стандартных 8051, быстрая обработка данных и логическая работа;

Пользователи могут гибко расширить периферийные устройства:

Платформа для развития облаков DWIN

DWIN Cloud, откройте умное соединение

Двин
Стремится предоставить клиентам отрасли более удобный и
Простая в эксплуатации вторичная платформа развития, чтобы помочь клиентам
Повышение эффективности НИОКР. Чтобы помочь пользователям лучше выполнять удаленное управление
Управление и управление данными, уже в 2018 году, DWIN официально запущен
Облачная платформа развития. Полагаясь на свой собственный зрелый
Система взаимодействия человека и компьютера, DWIN разработала инновационный и
Эффективное умное решение IoT. Пользователи могут:

Создание фона управления на основе облачной платформы DWIN

Самостоятельное создание H5 страниц с помощью DWIN Cloud APP architecture

Ориентируйтесь на развитие бизнеса в облачных средах более эффективно и почти без затрат

Бесшовное соединение с интеллектуальным экраном DWIN и WiFi модулем;

Программное обеспечение для фона ПК может быть настроено;

Настраиваемые мобильные приложения и мини-программы.

Подключение
Сетевые устройства для интеллектуальных платформ голосового ассистента (например,
Tmall Genie, Baidu Xiaodu) может быстро реализовать Интеллектуальный Голос
Контроль.

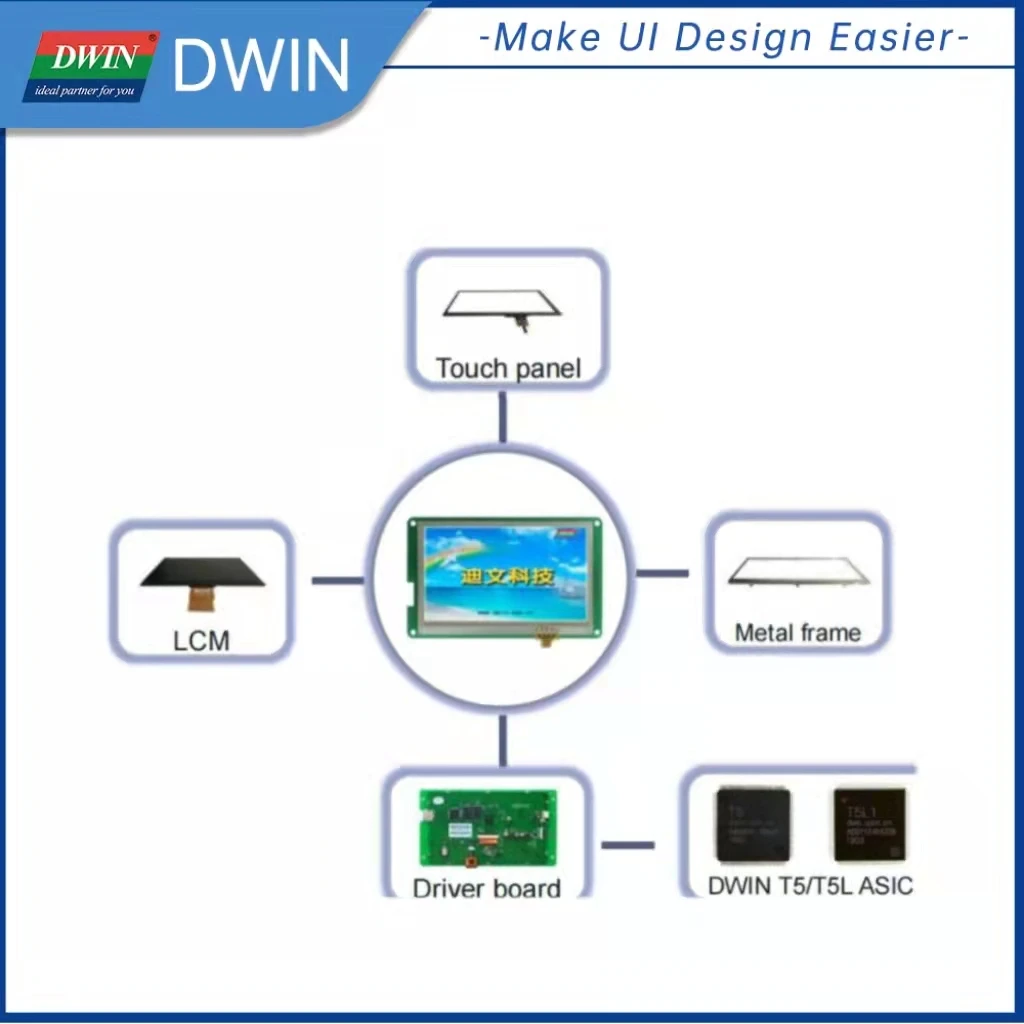

ASIC + решения для всей отрасли

На основе
На зрелом и стабильном смарт-экране, технология DWIN
Обеспечивает T5L + LCD/TP/WiFi модули и другие основные устройства или комбинации
Модулей для основных клиентов в отрасли, чтобы облегчить
Воплощение в жизнь идей заказчика.

1 решения для всей отрасли

2 сильные возможности интеграции промышленной цепи

DWIN встроенный
Научно-технический парк DWIN площадью 250000 кв. м вокруг
Потребности применения взаимодействия человека и компьютера. Парк имеет
Встроенные производственные линии, такие как ЖК-модули, стеклянные крышки, емкостные
Линии сенсорного экрана, резистивный сенсорный экран s, SMT и т. Д., которые были
Введено в производство; Кроме того, некоторые основные вспомогательные поставщики
Напрямую сотрудничайте с фабриками, чтобы воплотить в жизнь
Всей производственной цепочки. Управляемый этим преимуществом масштаба, DWIN может
Помочь клиентам быстро ответить на требования рынка и обеспечить высокий продукт
Конкурентоспособность качества и цены.

DWIN's
250000 квадратных метров Крупномасштабное производство и сервисная база
Расположен в графстве Таоюань, городе Чанде, провинции Хунань.

В научно-технологическом парке Хунань дуин Двин был завершен и введен в производство:

9 линий ЖК-модуля, производственная мощность может достигать 75000 штук в день;

Двухфазный
Линия старения, ЖК-дисплей проверяется после 30 дней электрифицированного старения, и
Он может поддерживать до 2 миллионов LCDs одновременно;

Резистивная линия сенсорного экрана с ежемесячной производственной мощностью 500000 штук;

Емкостный сенсорный экран, с ежемесячная производственная мощность-300000 штук;

Непрерывное Расширение линии стеклянной крышки с целевой ежемесячной производственной мощностью 2 миллиона штук;

8 линии SMT с одиночным Емкость шпули 200000 устройства/ч;

Несколько сборочных линий с производственной мощностью 800000/месяц;

Линия по производству листового металла и штамповки, линия по производству литья под давлением и т. д.

Упаковка и доставка

Часто задаваемые вопросы:

В1. Вы производитель или торговая компания?

О: мы являемся производителем. Штаб-квартира DWIN расположена в Пекине, который имеет производственный парк площадью 250000 квадратных метров в провинции Хунань, Китай. Вся продукция поставляется на нашей фабрике Хунань.

В2. Включает ли ваш продукт программное обеспечение?

О: Да. Все смарт-дисплей основан на свободном DGUS программном инструменте, но разный тип для каждого процессора (K600 +, T5,T5L). Вы можете проконсультироваться с инженером по продажам для получения подробной информации.

В3. Как мне программировать дисплей?

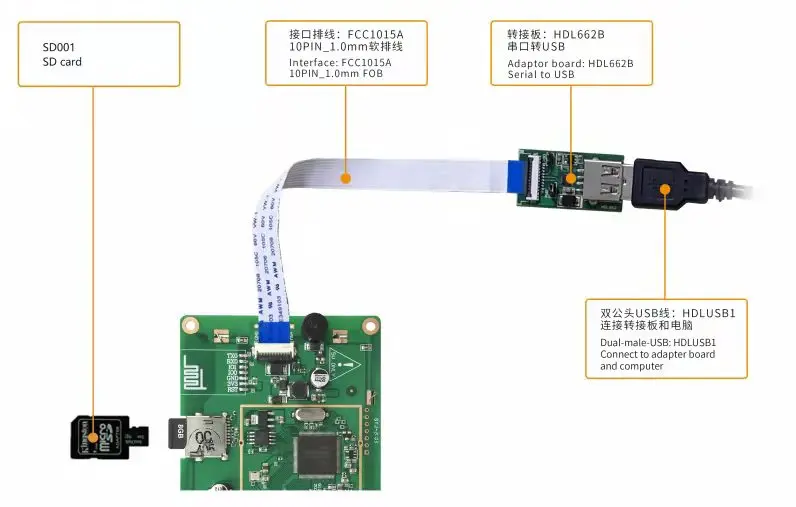

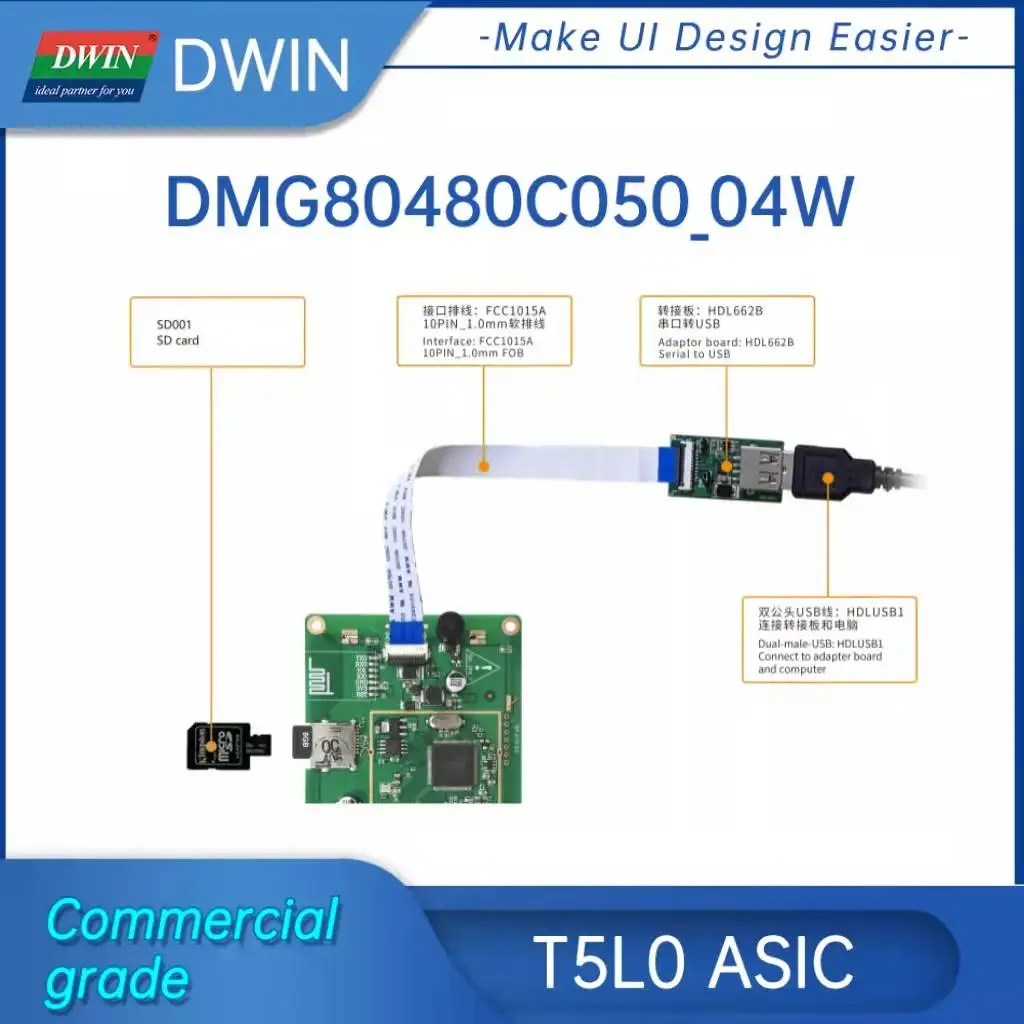

Шаг 1: Подключите смарт-дисплей к ПК с аксессуаром (провод, адаптер и т. Д.).

Шаг 2: создайте пользовательский интерфейс на основе программного инструмента DGUS.

Шаг 3: Загрузите папку DWIN_SET на дисплей (можно считывать только папку DWIN_SET на sd-карте).

Шаг 4: имитация связи между ПК и смарт-дисплеем на основе протокола DWIN и настройки адреса.

Убедитесь, что у вас есть руководство, Заводская демонстрация, программное обеспечение и другие, которые полезны для вашего развития.

В4. Какой интерфейс у смарт-дисплея?

Ответ: дисплей основан на связи последовательного порта UART. TTL/RS232/RS485 доступен.

Q5.I хочу внести некоторые корректировки на ваш смарт-дисплей. Это возможно?

О: Да, возможно изготовление на заказ. Дизайн может включать

1) Настройка TFT-LCD модуля в соответствии с требованиями заказчика;

2) Разработка функции настройки;

3) расширение флэш-памяти до 1 Гб или 2 Гб;

4) назначьте интерфейс RS232, RS485 или TTL.

Q6.вы используете резистивный сенсорный или емкостный сенсорный дисплей?

О: не сенсорная панель, резистивная сенсорная панель, емкостная сенсорная панель все доступны.

В7. Как я могу получить техническую поддержку, если возникнут какие-либо проблемы в период разработки?

Ответ: всегда оставайтесь на связи с инженером по продажам. Если нет такого канала, вы можете отправить электронное письмо на адрес dwinhmi@dwin.com.cn, чтобы получить помощь вовремя.

В8. Как Вы гарантируете качество?

О: фабрика находится под управлением качества ISO9001. И продукт может пройти CE, Rohs сертификат. Мы предоставляем 12-месячную гарантию для неискусственное дефект.

В9. Есть ли у вас лимит минимального заказа?

О: нет ограничений на минимальный заказ. 1 образец также приветствуется. Если вы по-новому пользователя, заинтересованы в нашей смарт-дисплей, 2,8 дюйма, 3,5 дюйма, 4,3 дюйма может быть хорошим выбором, который дешевле, при наличии необходимой функции.

Q10.I хочу выбрать умный дисплей, используемый в медицинском оборудовании. Есть ли у вас такой тип?

О: Да, у нас есть. Наш смарт-дисплей может быть разделен на несколько типов, включая коммерческий класс, промышленный класс, медицинский класс, автомобильный класс, военный класс, чтобы удовлетворить требования к качеству в различных отраслях промышленности.

В11. Может ли ваш умный дисплей подключаться к ПЛК?

О: Да. Смарт-дисплей содержит протокол DWIN, также поддерживает протокол Modbus. Может быть подключен к ПЛК, любому MCU и т. Д.

Q12.кроме смарт-дисплея, что еще у вас есть?

Ответ: DWIN постоянно изучает и продвигает новый продукт каждый год. С одной стороны, обновите дизайн Смарт-дисплея. С другой стороны, продвижение других продуктов, включая Android LCD дисплей, HDMI HD дисплей, термостат и т. Д. Вы можете проверить с инженером по продажам для получения дополнительной информации.

Вопрос: 13. Какие условия оплаты вы поддерживаете?

О: T/T банком, Paypal и т. Д.

В14. Могу ли я посетить завод?

Ответ: всегда приветствуется в любое время. Вы также можете посмотреть видео на нашей домашней странице Alibaba или по ссылке ниже на нашем официальном сайте: DWIN Technology VR
