2-в-1 12-канальный релейный модуль Ethernet/RS485 Modbus RTU TCP/IP UART сетевой контроллер

2-в-1 12-канальный релейный модуль Ethernet/RS485 Modbus RTU TCP/IP UART сетевой контроллер

Особенности:

1: 12 В постоянного тока (12 В версия), 24 В постоянного тока (24 В версия)
2: ток в режиме ожидания (все реле закрыты) 14ма, 1 релейный открытый 41ма, 2 реле открытые 69ма, 3 реле открытые 95ма, 4 реле открытые 122ма, 5 реле открытые 149ма, 6 реле открытые 174MA, 7 реле открытые 198MA,8 реле открытые 226MA
3 12 фотоэлектрических изоляционных входных портов (низкий уровень активности NPN), входное и выходное отношение может быть установлено к связанному (по умолчанию) и не связанному через команды.
4: ''open'''' close'' ''Momentary'' self-locking ''Interlock'' Delay ''блокировка между двумя каналами'' 7 команд
5: команда MODBUS RTU, поддержка 03 06 16 функционального кода
6: при помощи команды "delay" максимальная задержка составляет 255 секунд;
7: команды MODBUS могут быть сделаны последовательным гипертерминалом (последовательным ассистентом) или «MODBUS Poll'' входом;
8: в режиме команды MODBUS, он может поддерживать до 64 устройств параллельно
9: скорость передачи данных по умолчанию составляет 9600BPS. Скорость передачи данных может быть установленные команды: 2400 4800 9600 19200 38400 57600 115200BPS
10: методы проверки не могут быть проверены на паритет, даже проверка на паритет и проверка на четность
11: можно установить время отправки и возврата данных с максимальным значением 1000 мс
12: Размер: 200*72*22 мм (только печатная плата);220*88*46 мм (с din-рейкой)
13: вес: 250,5 г (только печатная плата);382 г (с din-рейкой)
14: Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

Din-рейка параметры коробки:
Модель продукта: UM72
Цвет: зеленый
Ширина: подходит для ширины печатной платы UM72(72 мм)
Класс изоляции: огнестойкий класс VO
Длина задней панели: подходит для плат PCB 200 мм
Вес нетто: 128 г
Установка: DIN35 и C45 rail

НЕТ: реле, как правило, открытый контакт
COM: реле общего контакта
NC: реле нормально закрытого контакта
Открытие: Нет подключения COM, NC disconnect COM
Закрыть: нет отключения COM, NC подключение COM
Мгновенный: Введите мгновенный команды, Rreceiver реле открыт, задержка 0,5 секунд после того, как, реле близка;
Переключение: введите команду переключения, реле Rreceiver открывается, введите команду переключения снова, реле закрыто;

Блокировка: введите команду «Канал 1», канал приемника 1 открыт, канал 2 закрыт.
Введите команду Channel 2 Latched канал приемника 2 открыт, канал 1 закрыт.
Введите команду Channel 3 Latched канал приемника 1 закрыт, канал 2 закрыт.

Задержка: введите команду задержки, Rreceiver реле открыто, задержка 0-9999 секунд (команда MODBUS 0-255 секунд) после, реле закрыто;
Во время задержки выполните команду Close, Немедленно закройте реле

Блокировка между двумя каналами: относится к блокировке между 1-2, 3-4, 5-6, 7-8, 9-10, 11-12 каналами. Входной канал 1 блокировка команды, канал 1 реле ''открытие'', канал 2 реле выключение; Нажмите входной канал 2 блокировка, канал 2 реле ''открытие'', канал 1 ''Блокировка''; Входной канал 3 Блокировка команды, канал 3 реле ''open'', канал 4 канала реле закрыт; Нажмите входной канал 4 для блокировки, Канал 4 реле ''open'', канал 3'' 'close''; И так далее

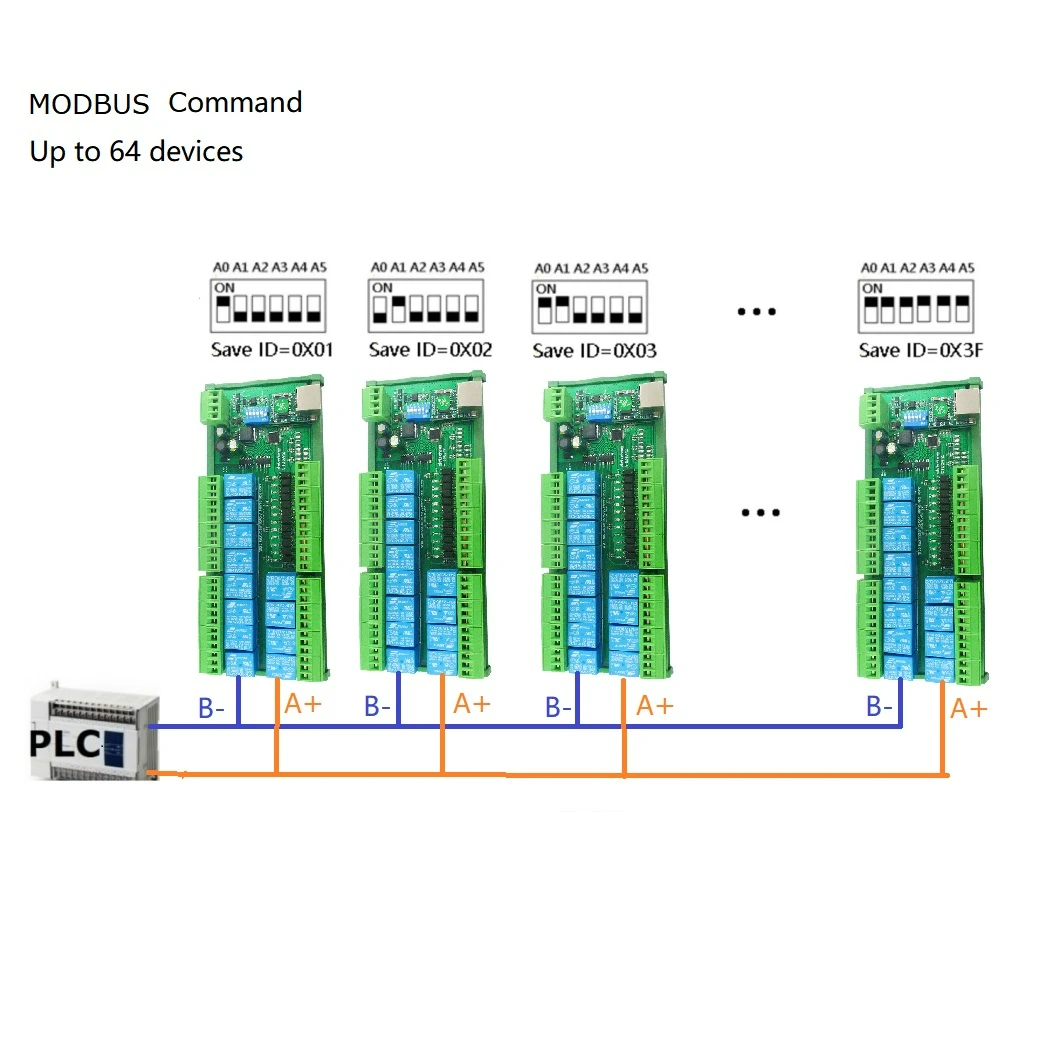

Slave ID: A0-A5-это slave ID, вы можете выбрать 64 разных slave ID.
В режиме команды MODBUS идентификатор slave должен быть верным
Описание команды, пожалуйста, обратитесь к ''ETD8A12 12-канальный RS485 ввода-вывода входной и выходной контроллер commamd''

Типичные приложения:
1 переключатель циферблата (рабочий адрес) недействителен и может управлять только одним модулем одновременно.
2. Режим команды MODBUS (HEX), вы можете управлять различными способами: последовательный гипер-терминал управления (необходимо вручную добавить CRC), Modbus Poll программного управления (программное обеспечение автоматически добавить CRC), PLC или MCU контроль процесса

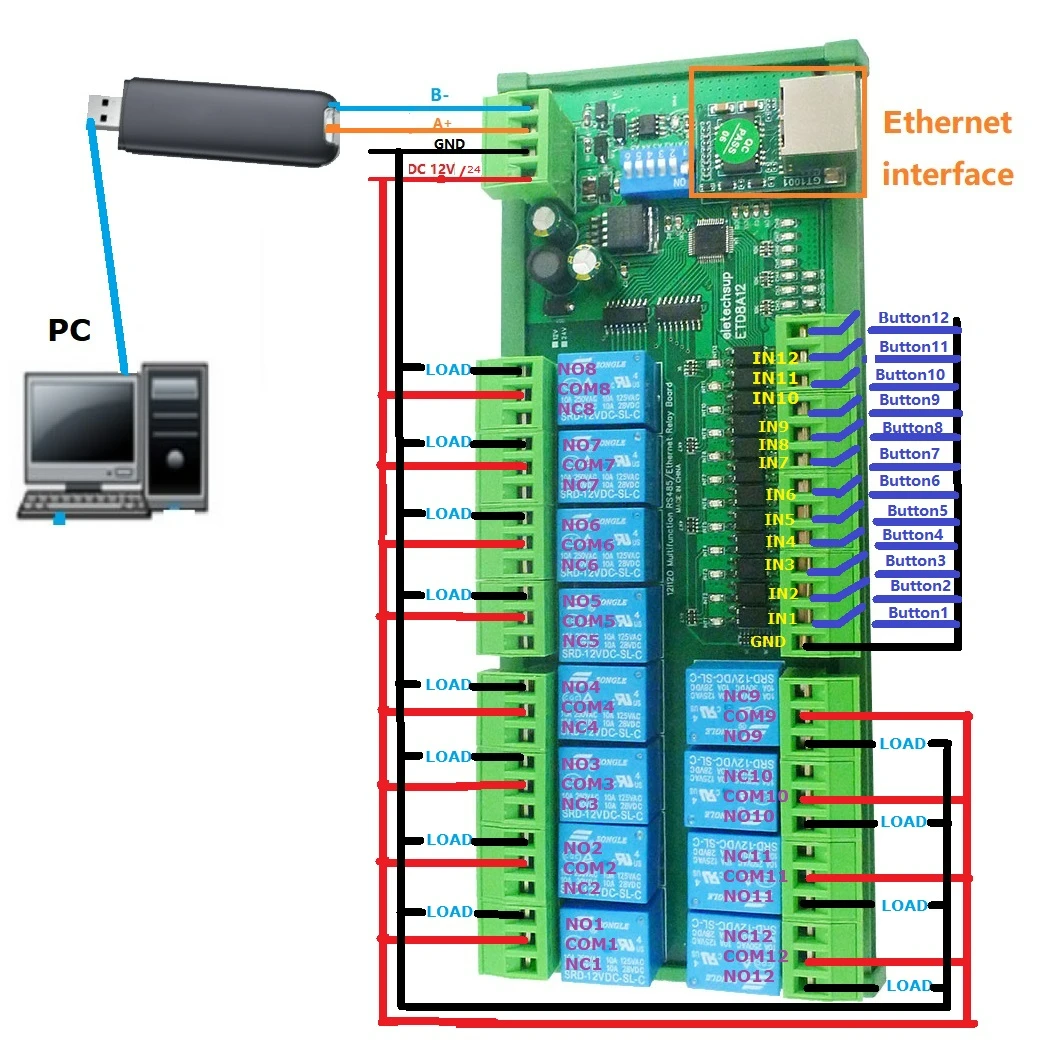

Схема проводки:

1 схема управления 12 В постоянного тока, схема проводки ниже. ''LOAD'' может быть камера, светодиодный свет, вентиляторы, двигатели и другое DC 12V оборудование

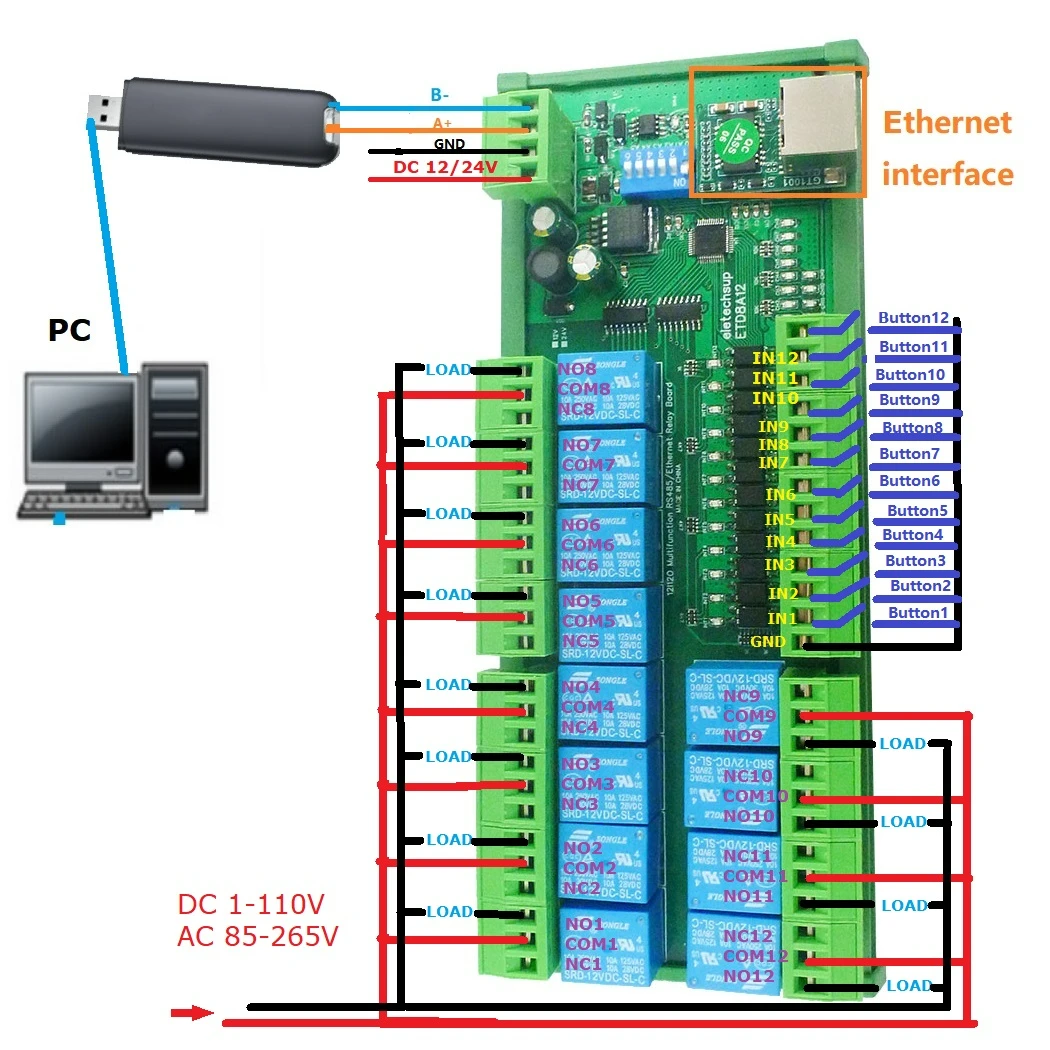

2 DC 1-110VAC 85-265V схема управления, схема проводки ниже (Примечание: Если не DC 12V нагрузки, нужен другой DC 12V источник питания). «Загрузка» может быть светодиодный светильник, вентиляторы, фары для двигателей, флуоресцентные лампы, солнечные водонагреватели и другое AC оборудование постоянного тока
